８インチフロッピー エンベロープ画像集 |
|
| ............................................................................................................................................................................................................................................................. | |
8インチのブランドラベル |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| IBM Diskette 2D | ||||||
 |
|
ＩＢＭ標準フォーマット FDトラック情報一覧 (FD2-256) TRK 0 表 1〜5SEC ---> 未使用 TRK 0 表 5SEC ---> エラーマップ TRK 0 表 6SEC ---> 未使用 TRK 0 表 7SEC ---> ボリュームラベル ラベルＩＤ(1-4)：VOL1 ボリュームＩＤ(5-10)：xxxxxx インジケータ(72)：M コード長(76)：1 ラベルバージョン(80)：W TRK 0 表 8SEC ---> ヘッダーラベル ラベル識別(1-4)：HDR1 拡張ラベル標識(5)：M データセット名(6-13)：xxxxxxxx ブロック長(23-27)：△△256 ＢＯＥ(29-33)：01001 ＥＯＥ(35-39)：74126 ＥＯＤ(75-79)：データによる TRK 0 表 9〜26SEC ---> データセットラベル TRK 0 裏 1〜26SEC ---> データセットラベル TRK 1 〜 74 ---> データ領域 TRK 75 〜76 ---> 代替トラック |
|
ｼﾘﾝﾀﾞ:00
ﾍｯﾄﾞ:0 ... 倍密度
128 ﾊﾞｲﾄ/ｾｸﾀ 26 ｾｸﾀ/ﾄﾗｯｸ DA/UA:90 ｼﾘﾝﾀﾞ:00
ﾍｯﾄﾞ:1 ... 倍密度
256 ﾊﾞｲﾄ/ｾｸﾀ 26 ｾｸﾀ/ﾄﾗｯｸ DA/UA:90 ｼﾘﾝﾀﾞ:01
ﾍｯﾄﾞ:0 ... 倍密度
256 ﾊﾞｲﾄ/ｾｸﾀ 26 ｾｸﾀ/ﾄﾗｯｸ DA/UA:90 ｼﾘﾝﾀﾞ:01
ﾍｯﾄﾞ:1 ... 倍密度
256 ﾊﾞｲﾄ/ｾｸﾀ 26 ｾｸﾀ/ﾄﾗｯｸ DA/UA:90 〜 ｼﾘﾝﾀﾞ:76
ﾍｯﾄﾞ:0 ... 倍密度
256 ﾊﾞｲﾄ/ｾｸﾀ 26 ｾｸﾀ/ﾄﾗｯｸ DA/UA:90 ｼﾘﾝﾀﾞ:76
ﾍｯﾄﾞ:1 ... 倍密度
256 ﾊﾞｲﾄ/ｾｸﾀ 26 ｾｸﾀ/ﾄﾗｯｸ DA/UA:90 |

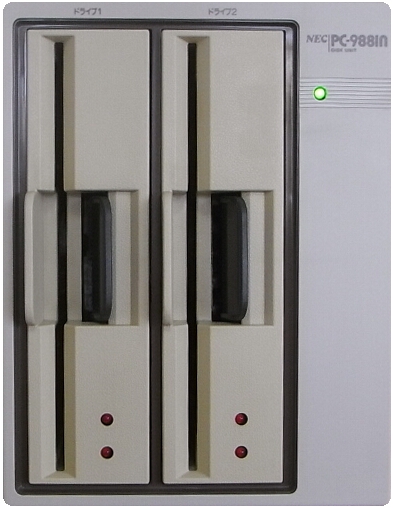

| NEC 8インチ FDD PC-9881n 前面 | ファンやＲＥＡＤ／ＷＲＩＴＥ時の音がうるさい。 | |
 |
 |
| ............................................................................................................................................................................................................................................................. | |
| |
|
| |
 |
