PC-9801エミュレータ②

DynaCAD2で作成されたCAD図面をエミュレータで表示しました。

DynaCAD2は、PC-9801初期のCADです。

５インチフロッピー内 DynaCAD2の図面を見たいのですが
メーカーは古すぎるので対応不可。

データはASCIIコードなので参照（ダンプ）可。
データを解析できれば、DXFファイルを作成できるのですが・・・

DXF： Drawing Exchange Format

........................................................................................................................................

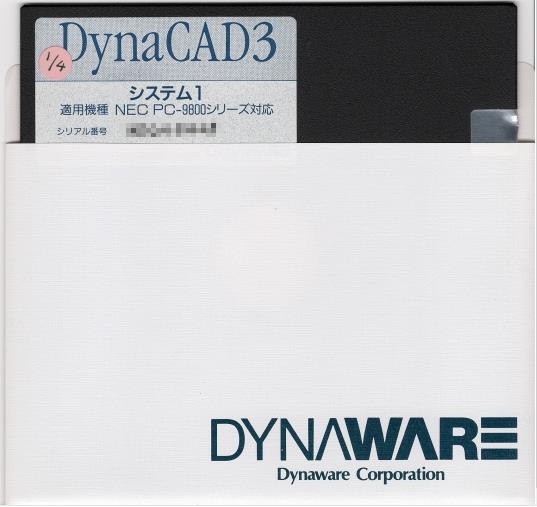

幸い DynaCAD3 のシステムディスク（8枚）が有るので
これを利用することにしました。

マニュアル等何もないので、システムディスクを調べて
セットアップしました。

PC98実機でインストールしたところ

　・ライセンス番号が無いのでデモ版としてしかインストールできない。

　・メモリ不足で実行不可

それで、98エミュレータでメモリを16MB設定で、図面が見れるか試しました。

98エミュレータの操作画面

98エミュレータは Neko Project np21/W を利用しました。

①np21/Wをインストールし、HDIを作成します。

　その後、MS-DOSのFDでシステムディスクをSETUP
（MS-DOS Ver 5.0のシステム作成）

　HDI: Hard Disk Image File

②５インチフロッピーを D88形式に変換します。

　D88形式: Floppy Disk Image Fileのひとつ

③再度エミュレータを起動し、CONFIG.SYSを修正します。

　【 CONFIG.SYS 】

　　FILES=20
　　BUFFER=10
　　DOS=HIGH,UMB
　　DEVICE=A:\DOS\HIMEM.SYS
　　DEVICE=A:\DOS\EMM386.EXE /P=128 /UMB
　　SHELL= A:\COMMAND.COM A:\ /P /E:512

　※MS-DOSのEMM386.EXEは動作しないので、
　　エミュレータ専用のEMM386.EXEを別途用意します。

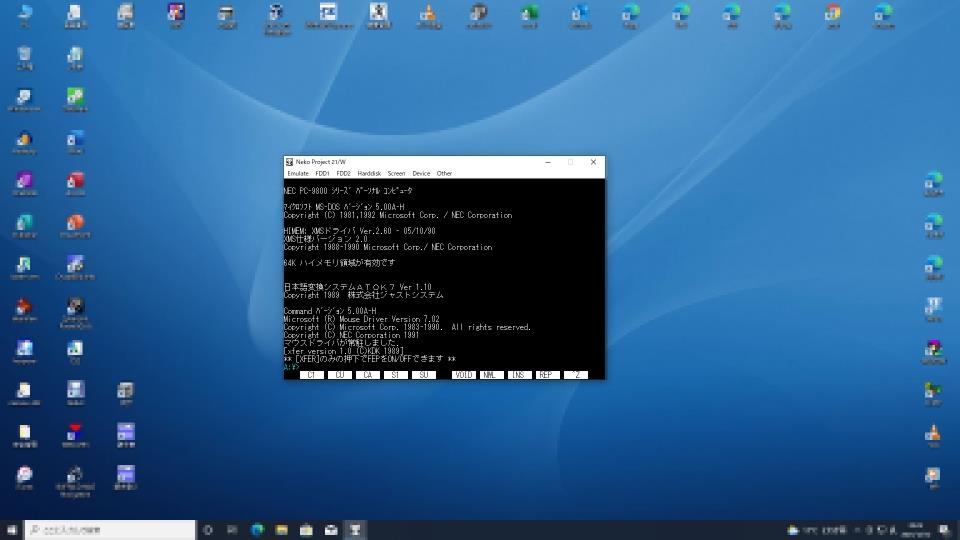

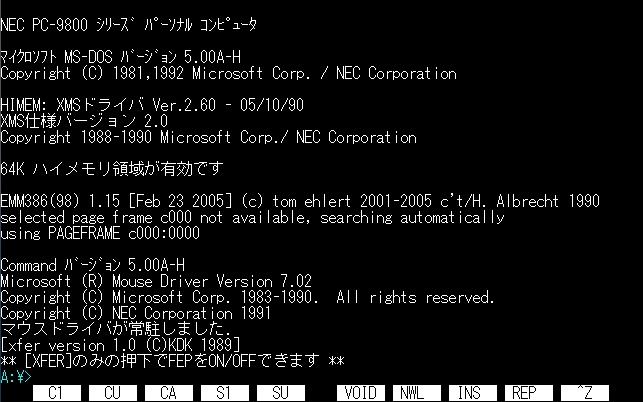

　エミュレータ上の MS-DOS 5.0

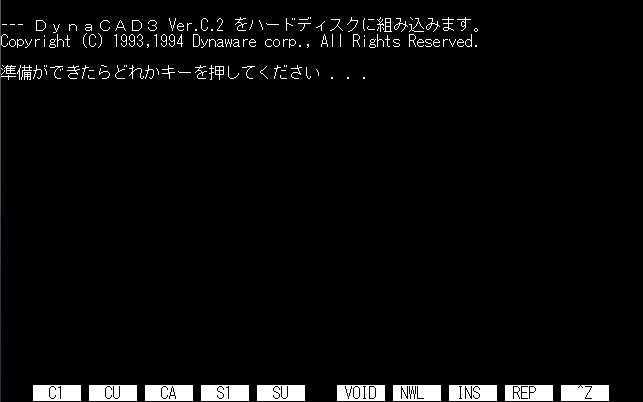

④DynaCAD3のセットアップ

　　システムディスク１ → B:HDSETUP

　　同様に

　　システムディスク２ → B:HDSETUP

　　システムディスク３ → B:HDSETUP

　　......................................................................................................................................................................

　　システムディスク４ → B:HDSETUP

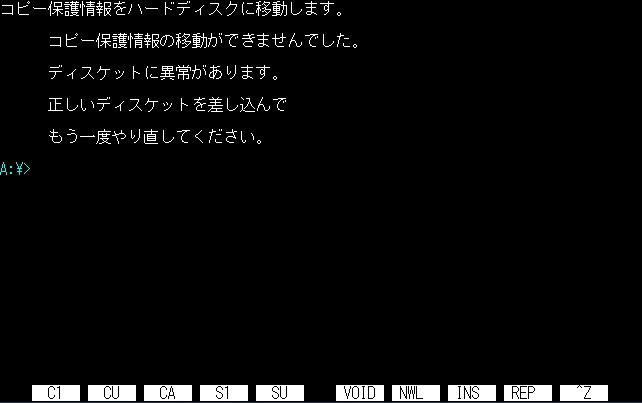

　　　 Disk No.4で「著作権情報が無い」のメッセージ

　　※システムディスク４から著作権情報の移動

　　システムディスク４に著作権情報があり
　　MOVEP.BAT で著作権情報を移動する仕掛けです。

　　しかし、当時このFDでセットアップしてあるので
　　著作権情報は、PC98のハードディスクに移動され
　　FDには有りません。

　　その為、「著作権情報が無い」→　デモ版扱いで使用。

　　※ハードディスクの著作権情報をＦＤに戻すには
　　BACKUP.BAT で戻す仕掛けになっています。

⑤DynaCAD3の起動

　【 AUTOEXEC.BAT 】

　　PATH=A:\;A:\DOS;
　　PROMPT $e[36m$P$G$e[0m
　　MOUSE
　　XFER
　　7TO6
　　DC3

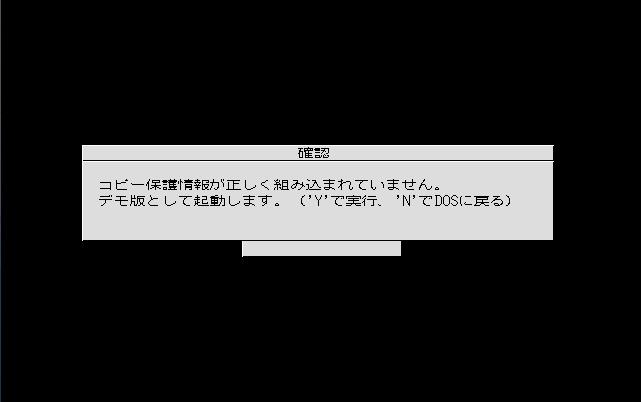

　　デモ版で起動

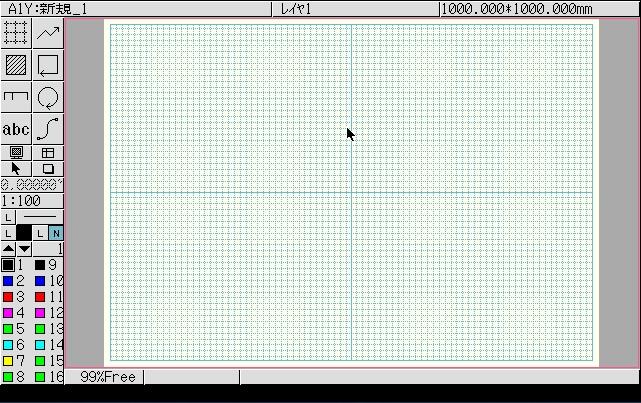

⑥DynaCAD3の初画面

⑦CADデータの表示

　　CADデータは　DC2 なので、
　　DynaCAD3のツールでDC3に変換します。

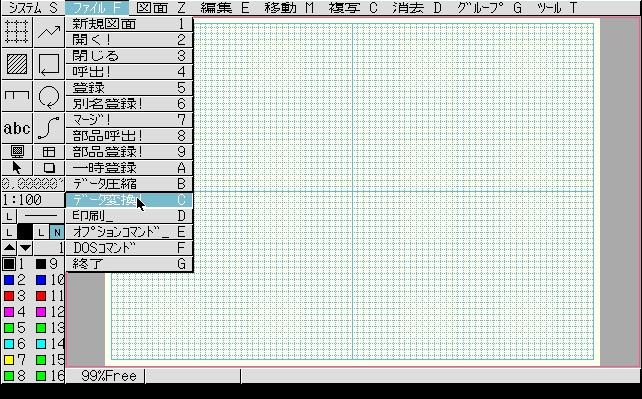

　 ⑦-1 データ変換処理を選択

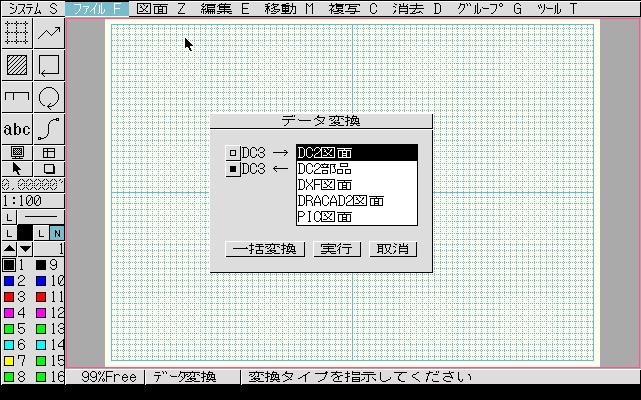

　　⑦-2 DC2からDC3へ変換します。

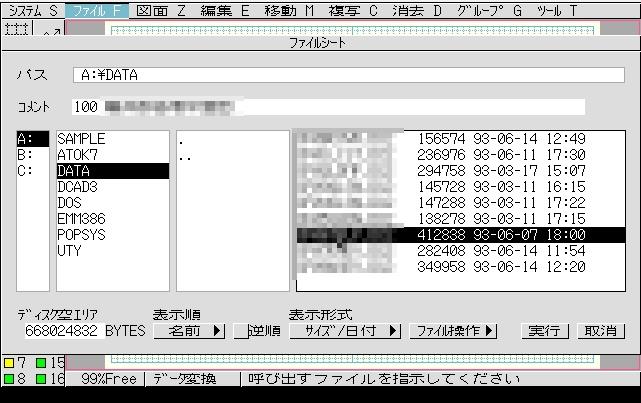

　　⑦-3 図面の選択

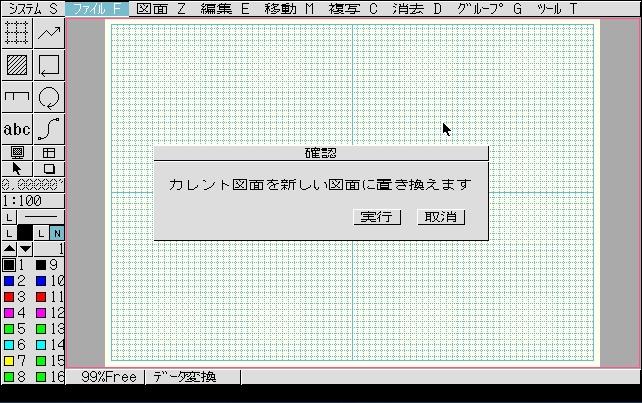

　　⑦-4 確認ダイアログ

　　⑦-5 図面全体の表示

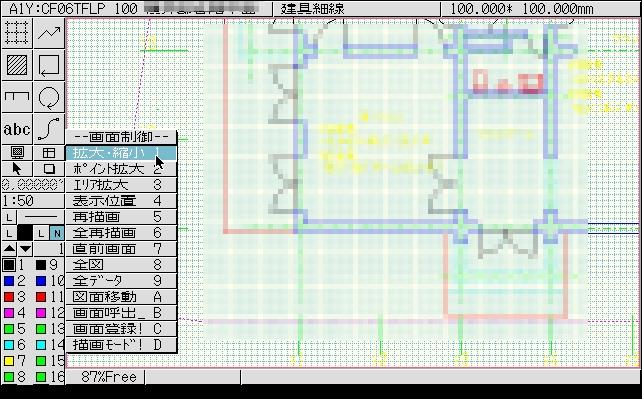

　　⑦-6 拡大・縮小ができます。

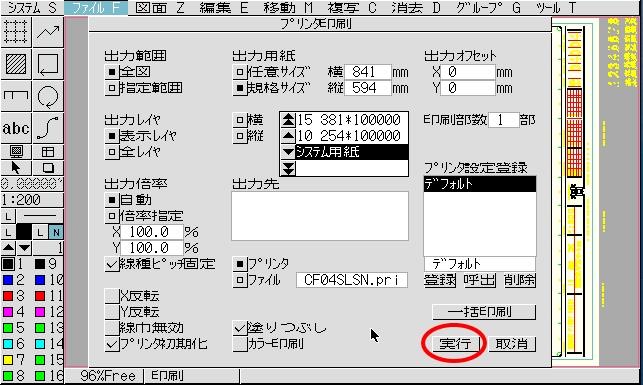

　　　デモ版は、図面の表示はできますが修正・印刷はできません。

　　※デモ版でなければ、エミュレータで印刷可能

　　　・パラレルポート搭載機種のプリンタを用意する（ NEC PC-PR201モード )
　　　・WindowsとUSB-パラレル変換器を利用して接続

.............................................................................................................................................................................................

※98エミュレータの表示画面は、
　昔の1024 x768以下のディスプレイで、解像度 800x600が妥当です。

27インチディスプレイ（1920 x 1080）で表示（小さすぎ）　
