PC98のSSD化(CFカード)
PC-9801BX2/U2の5FDドライブのクリーニングとSSD化です。

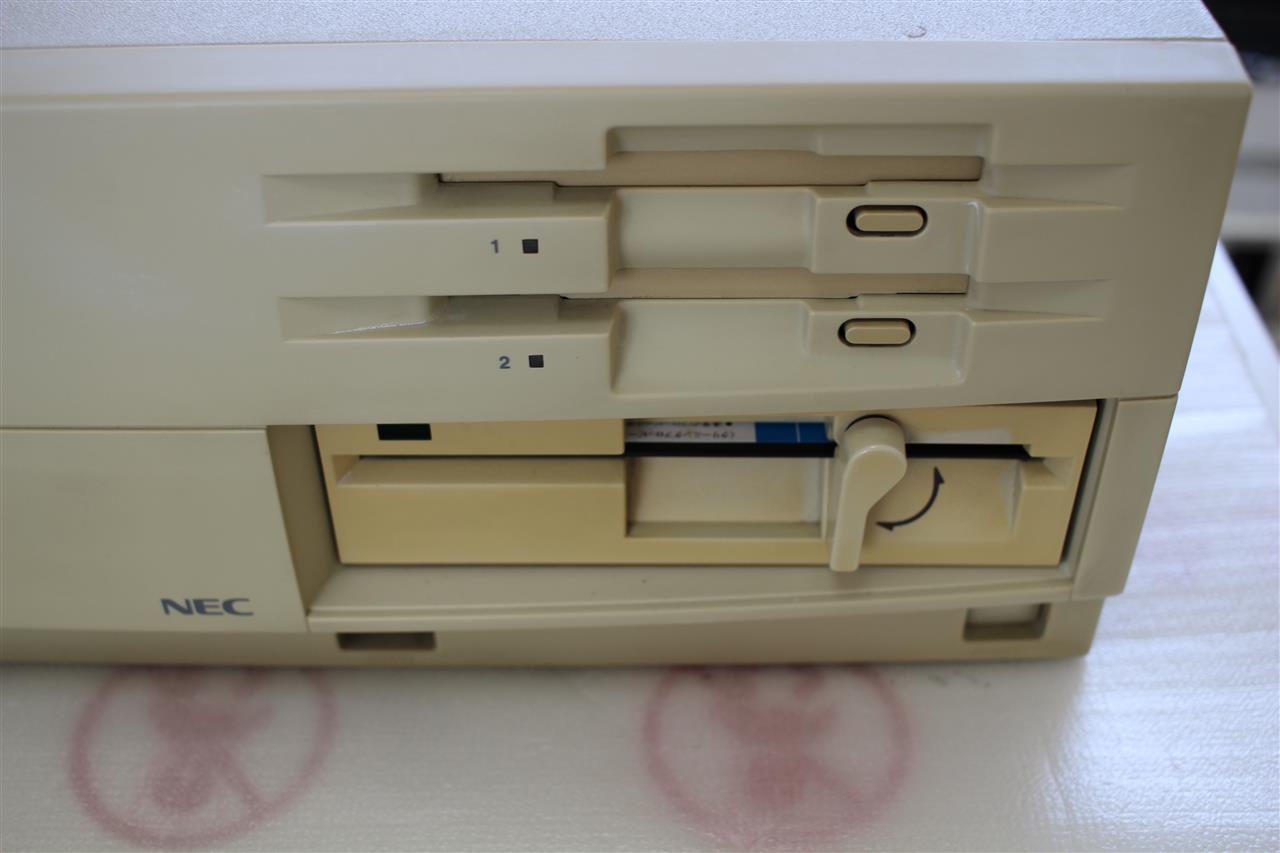

PC-9801BX2/U2に、５インチFDドライブを増設してあります。
...........................................................................................................................................

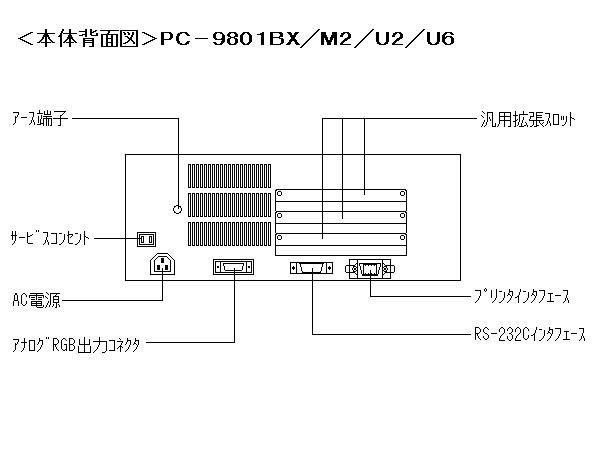

【 PC-9801BX/U2 仕様 】
型 名 ： PC-9801BX/U2
価 格 ： 218000
発表日 ： 93/01
出荷日 ： 93/01
CPUクロック ： 486SX20MHz
ROM ： BIOS及びＮ88−BASIC(86)96KB
標準RAM ： 1.6MB
最大ユーザーズメモリ ： 14.6MB
グラフィックVRAM容量 ： 256KB
グラフィックVRAM画素数 ： 640*400
グラフィックVRAM色数 ： 4096色中16色2画面
サウンドVRAM ：
テキストVRAM ： 12KB
拡張スロット数 ： 3スロット
標準実装ドライブ FDD ： 3.5インチ2台内蔵
内蔵インタフェースコネクタ： マウス プリンタ RS-232C
： アナログCRT
漢字 ： 標準:第一、第二、拡張
5インチFDドライブのヘッドクリーニング

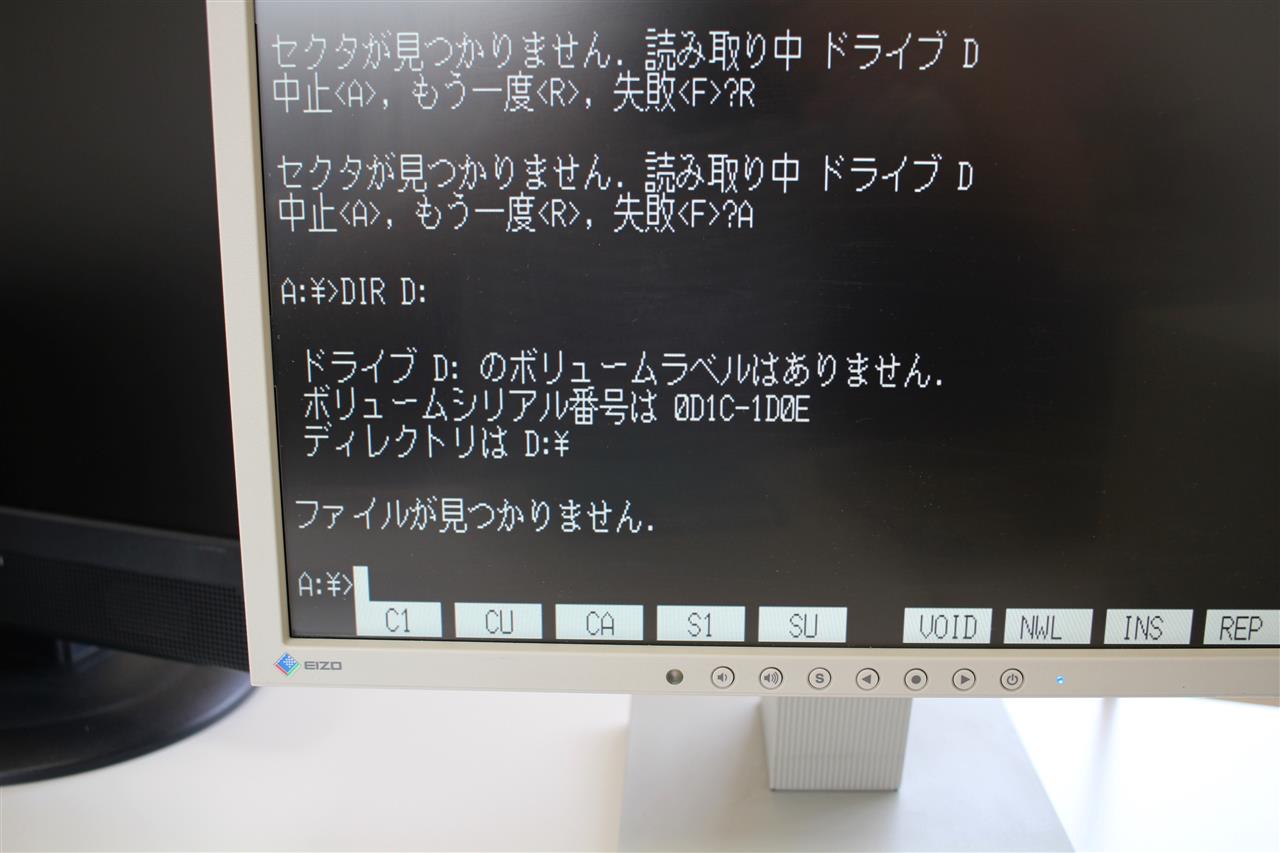

古いFDを読んでヘッドを汚し、読込み不可になりました。

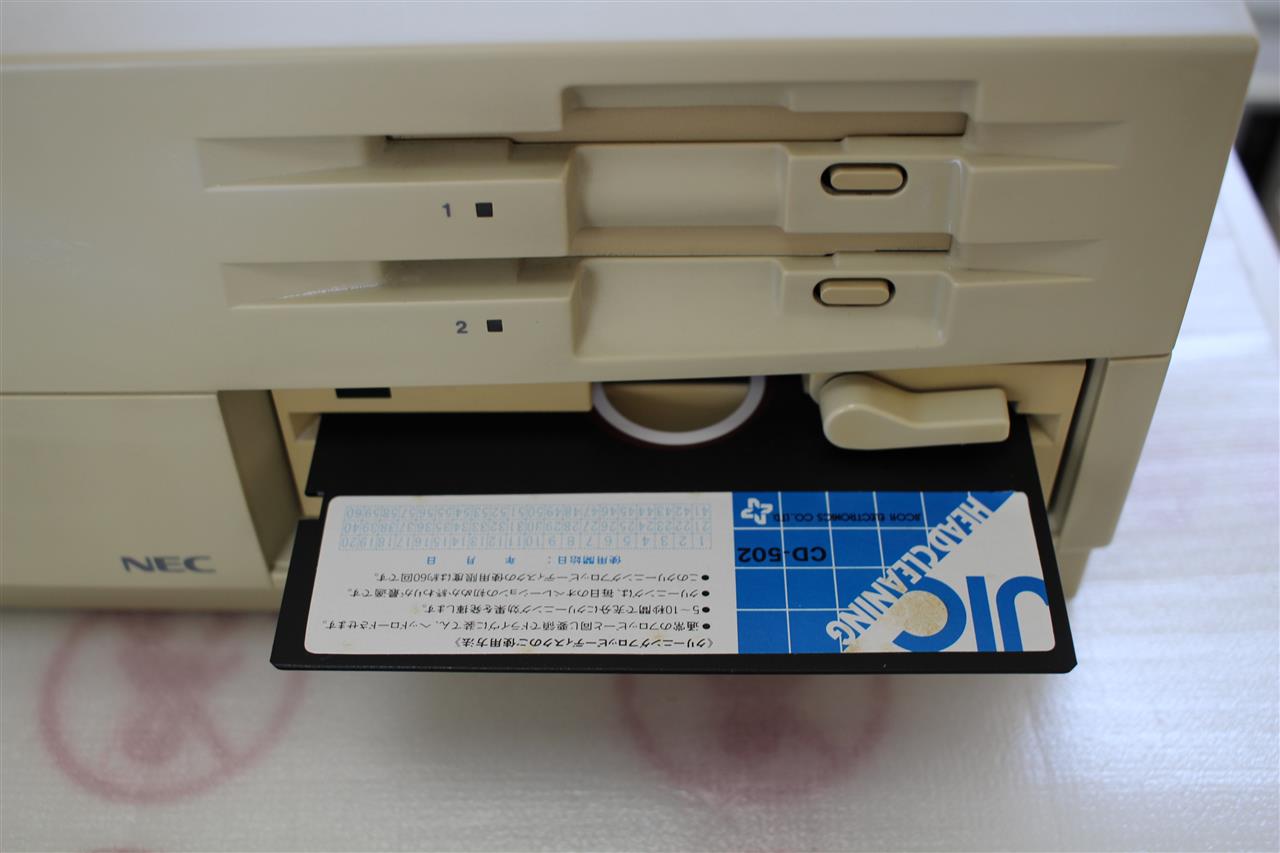

今回は、乾式のヘッドクリーナーで対応しました。

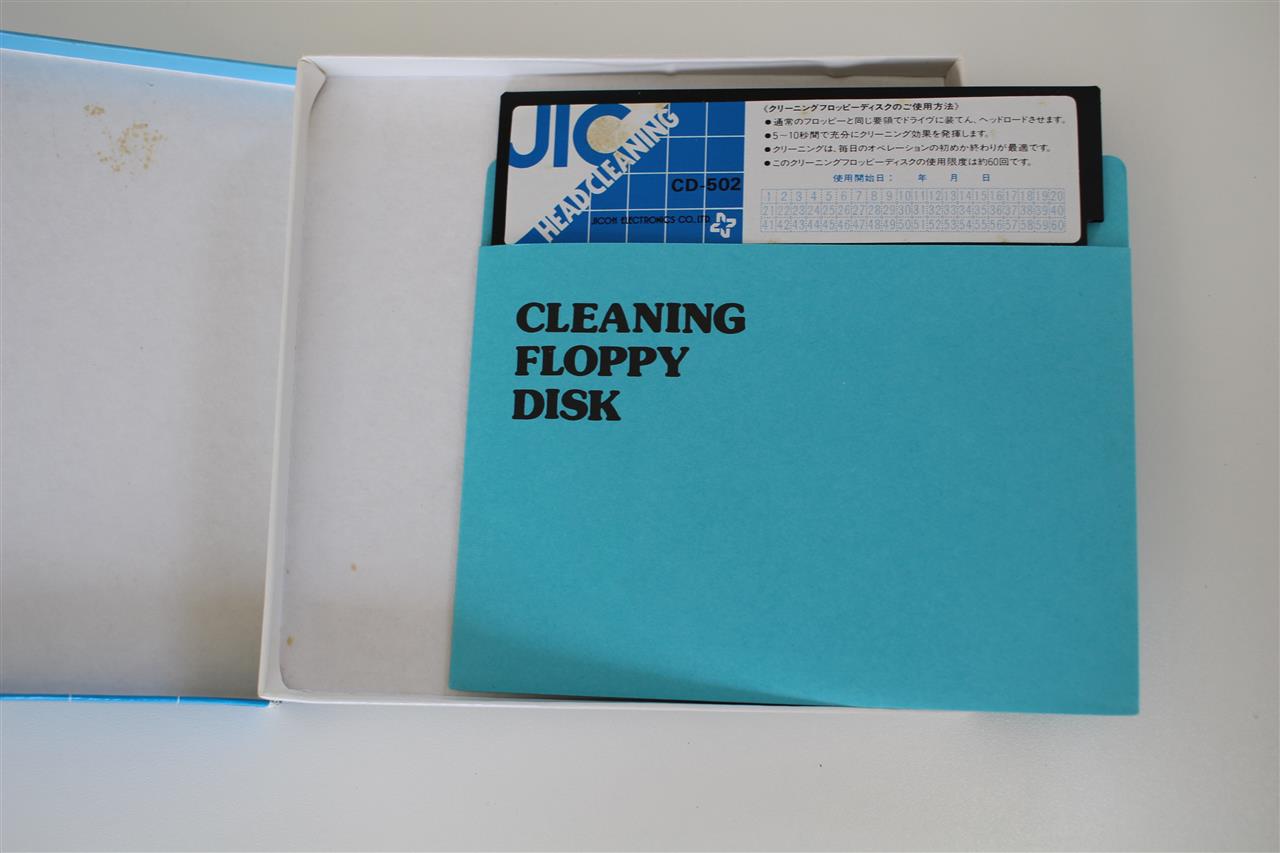

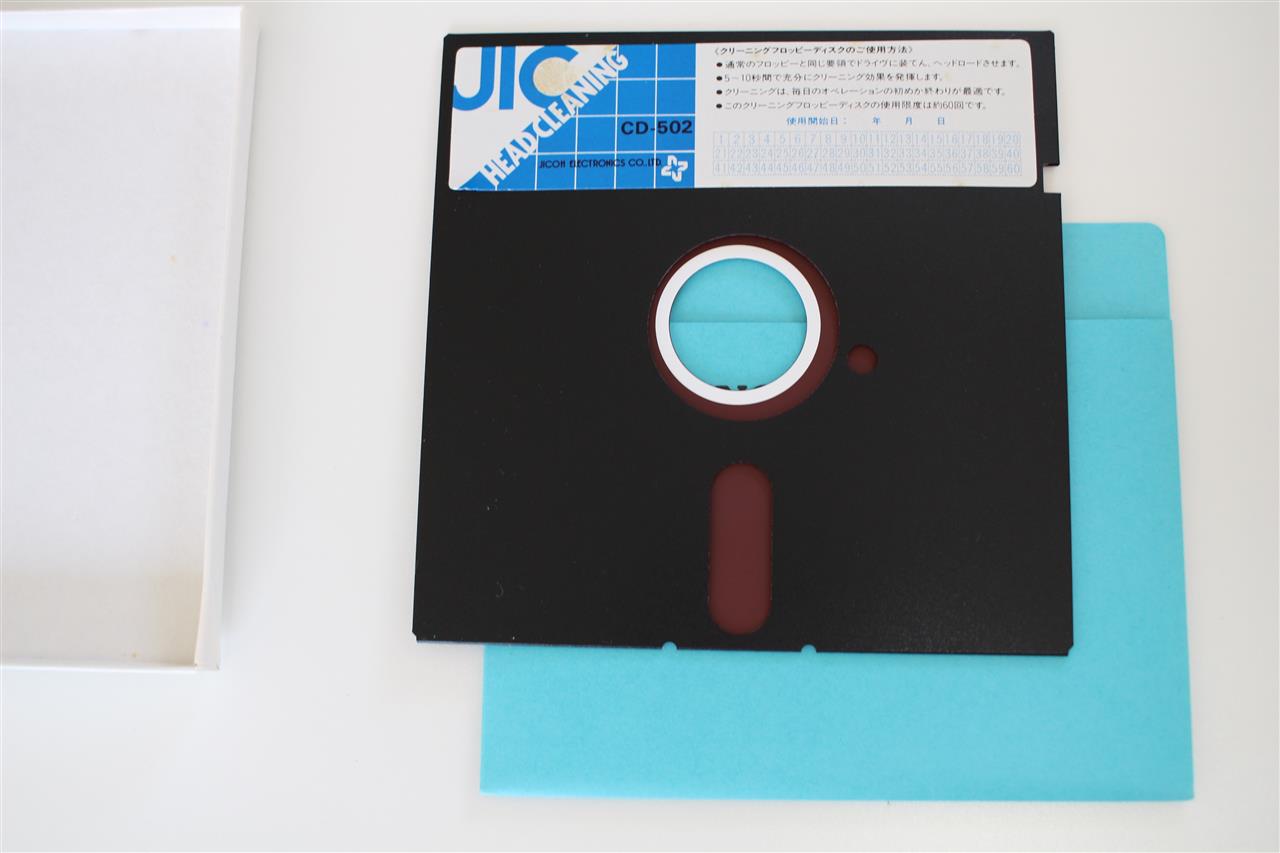

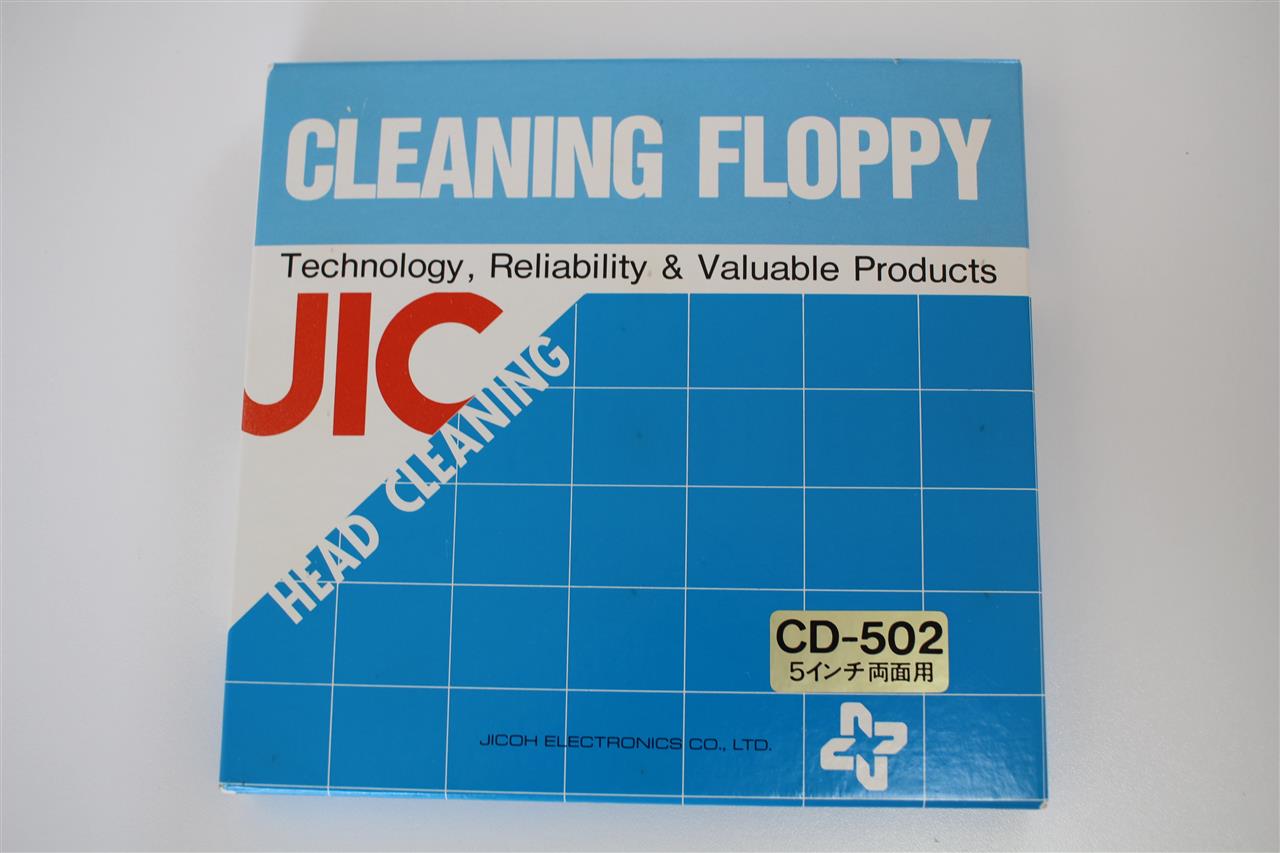

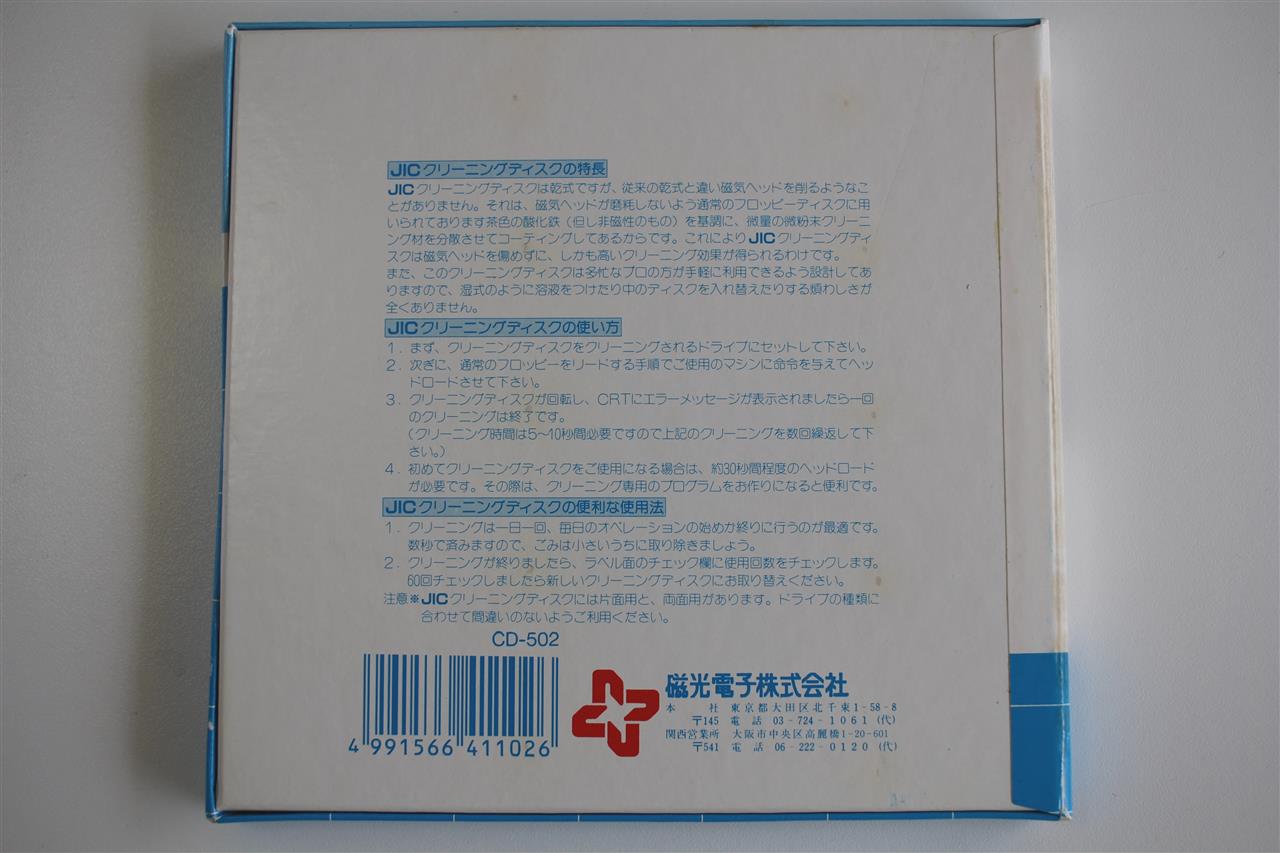

磁光電子の CD-502 ５インチ両面用

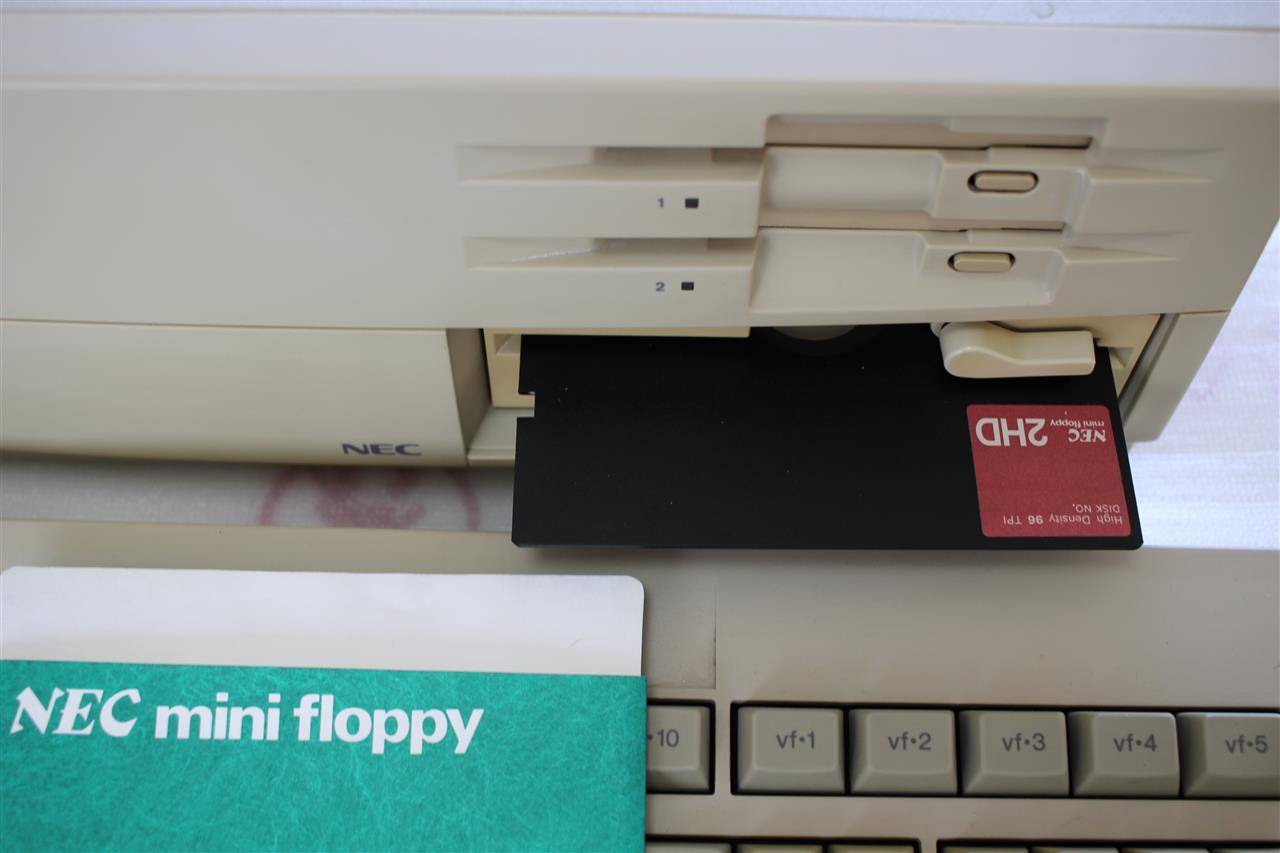

クリーニング後、FDを入れて確認
PC98のハードディスクのSSD化
ハードディスクがいつ壊れてもいいようにCFカードによるSSD化

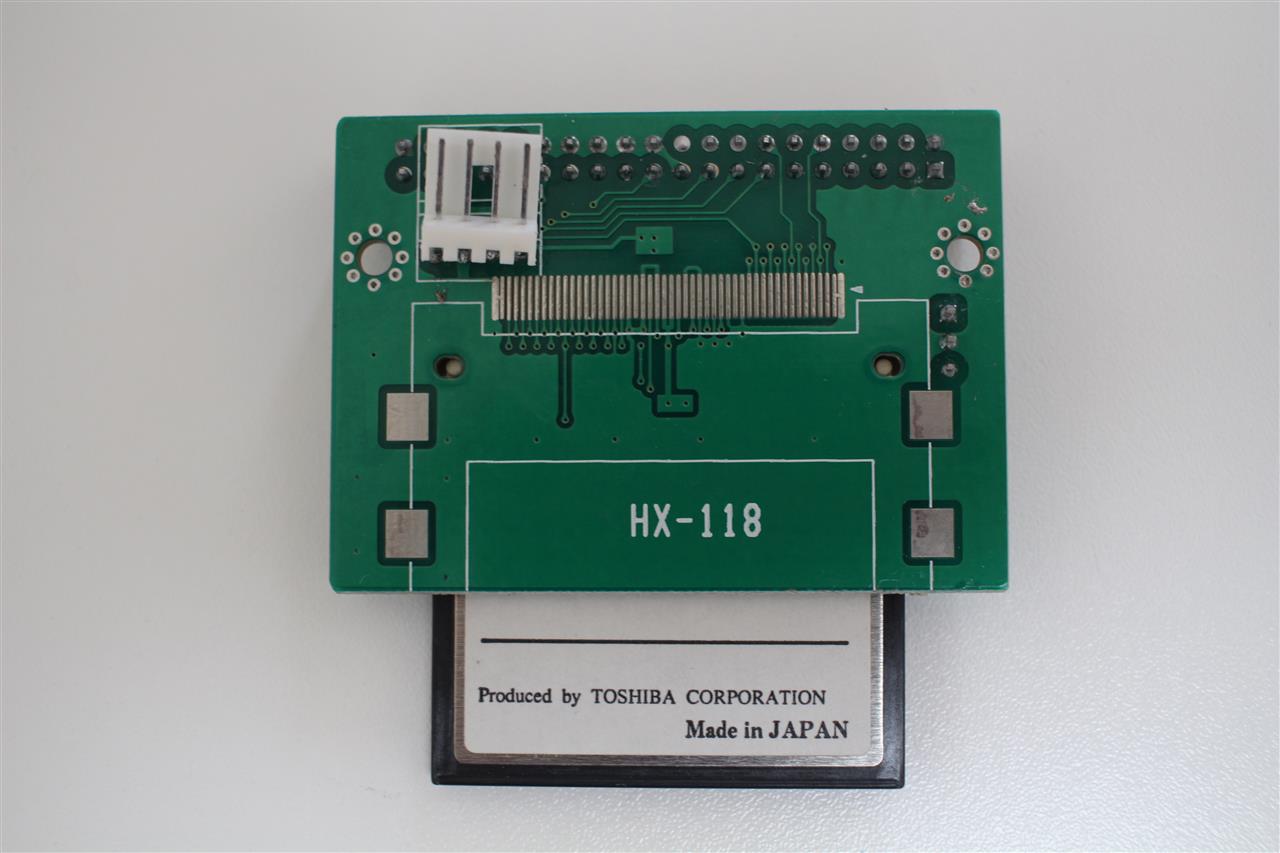

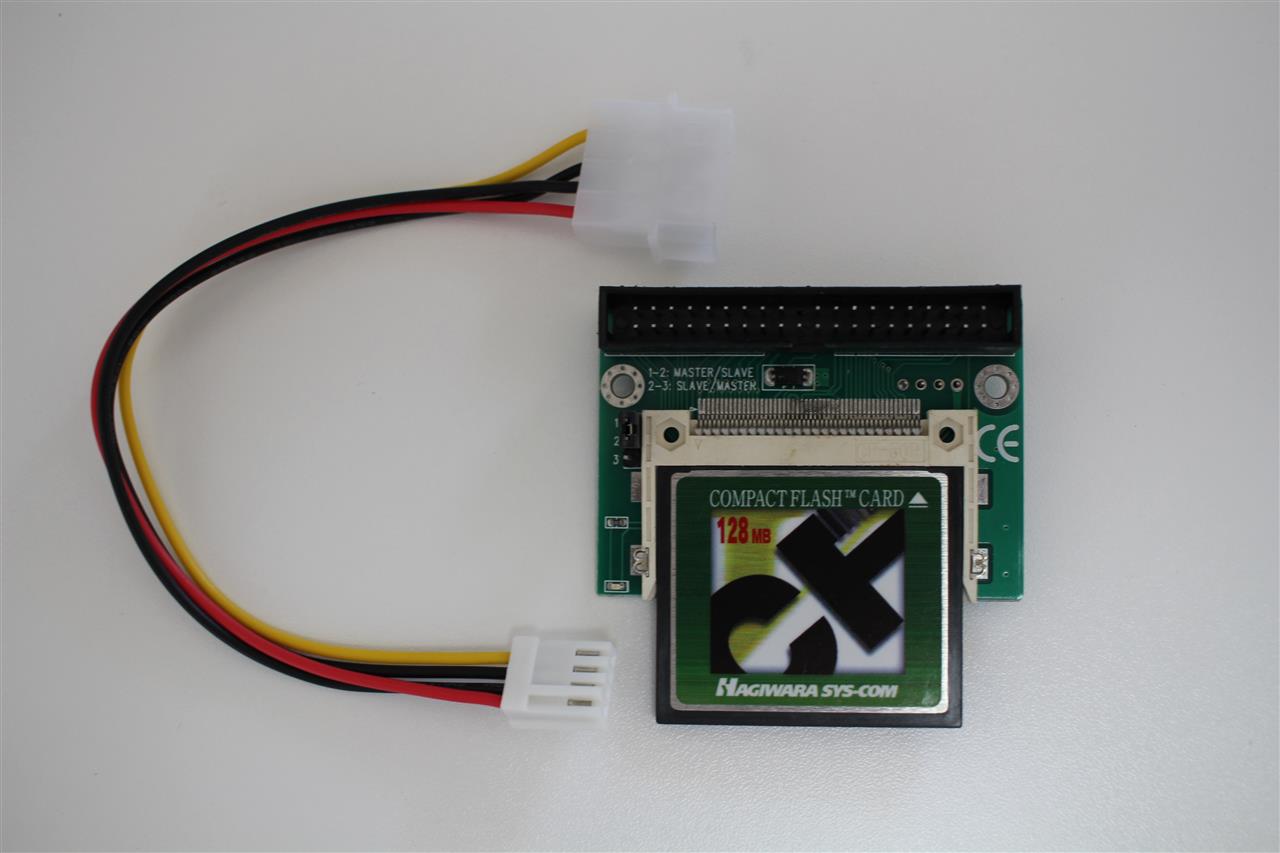

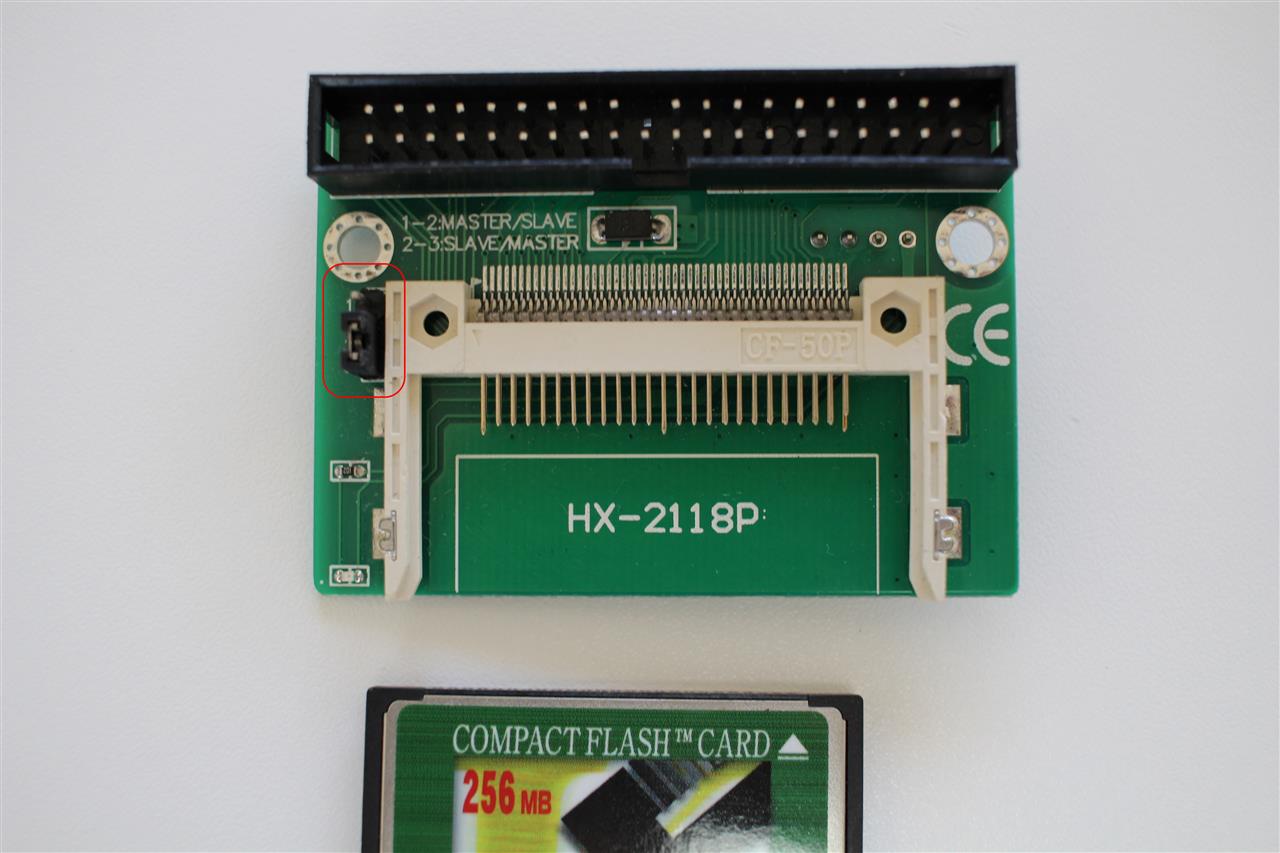

CFカードIDE変換アダプタ ＋ HAGIWARA SYS-COM CFカード 128MB
ドライブ増設用に MASTER/SLAVEの設定可

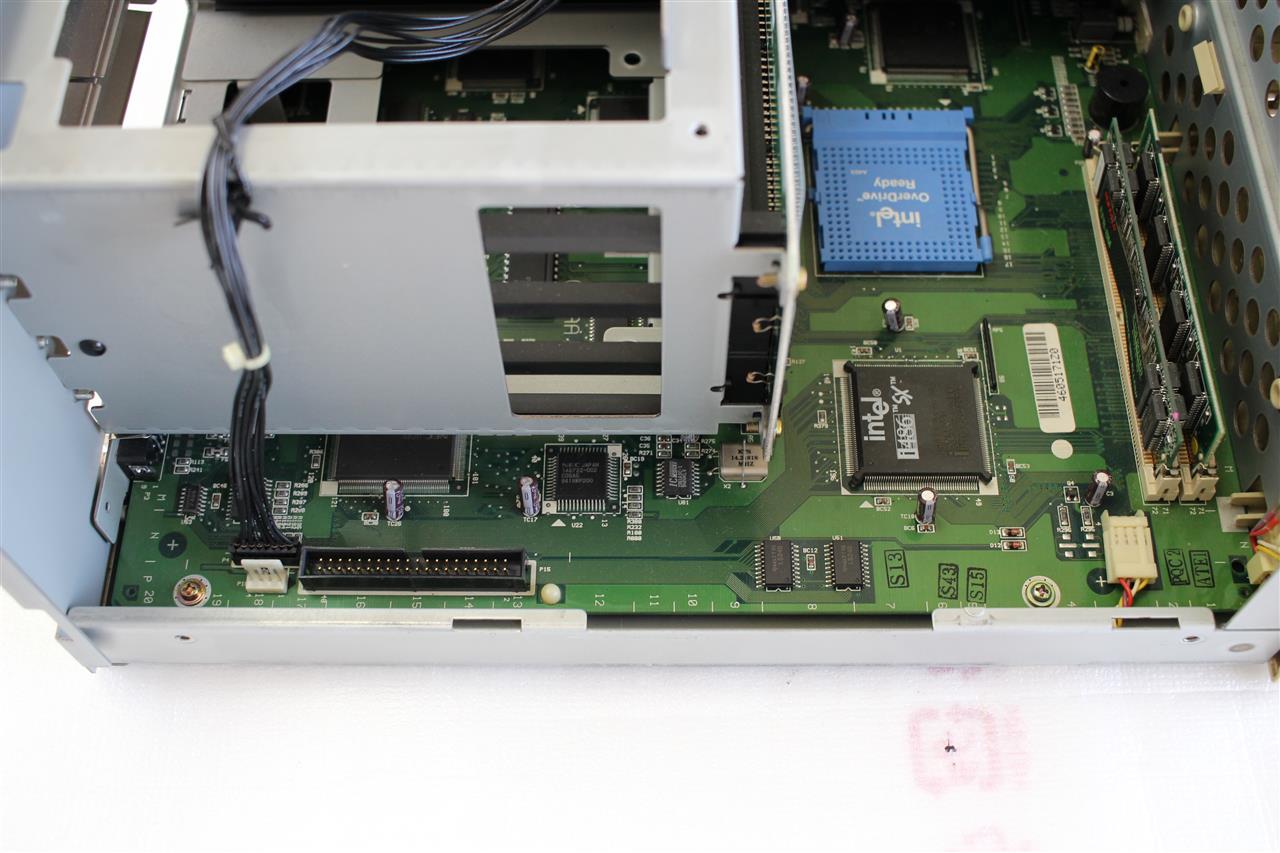

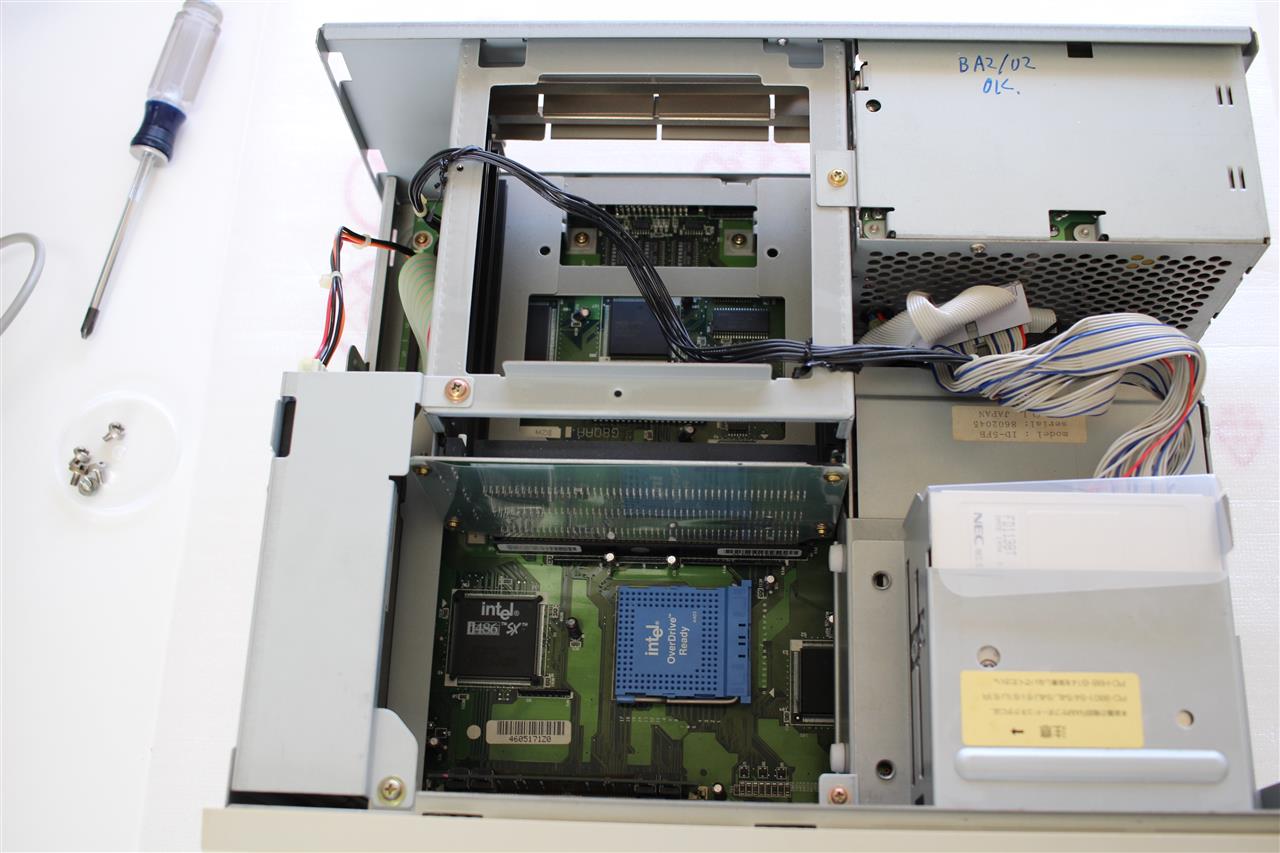

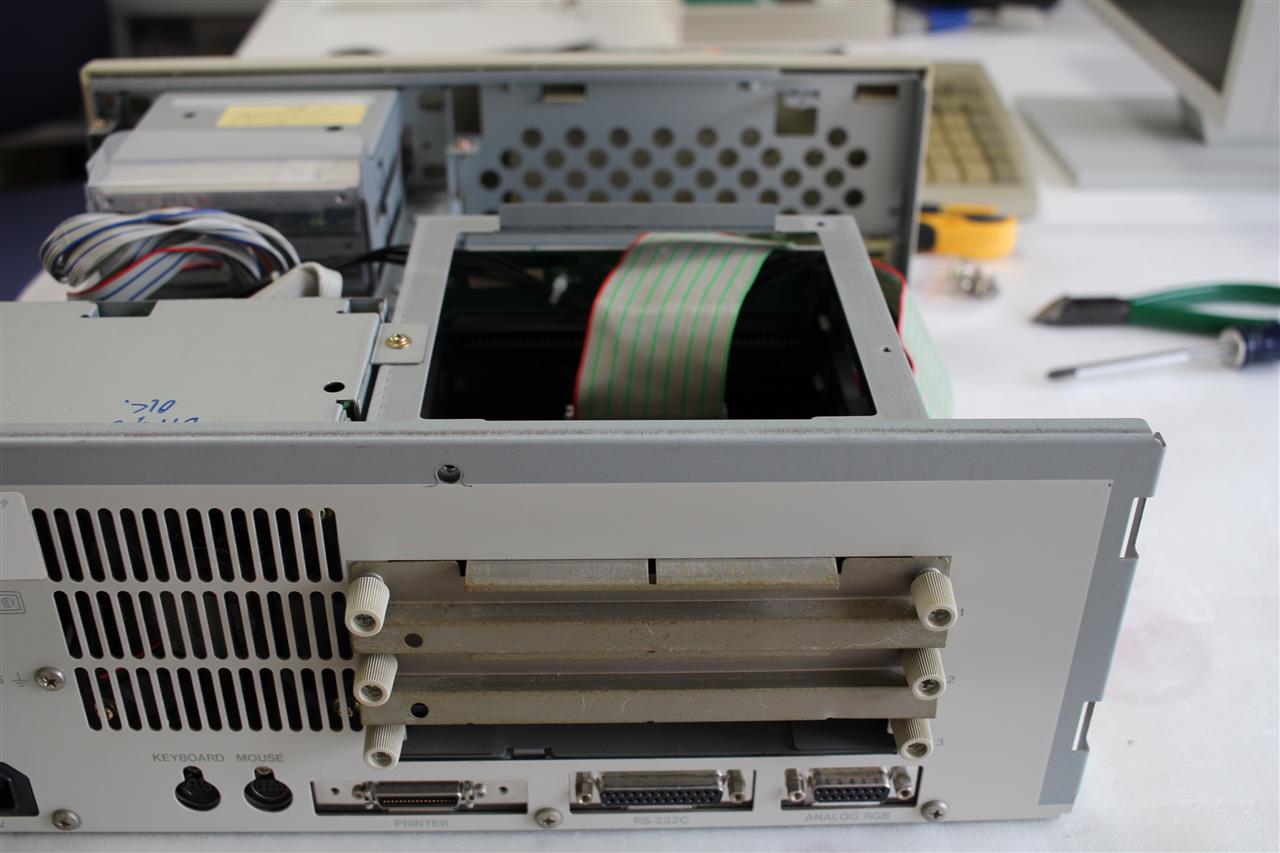

天板カバーを外しました。

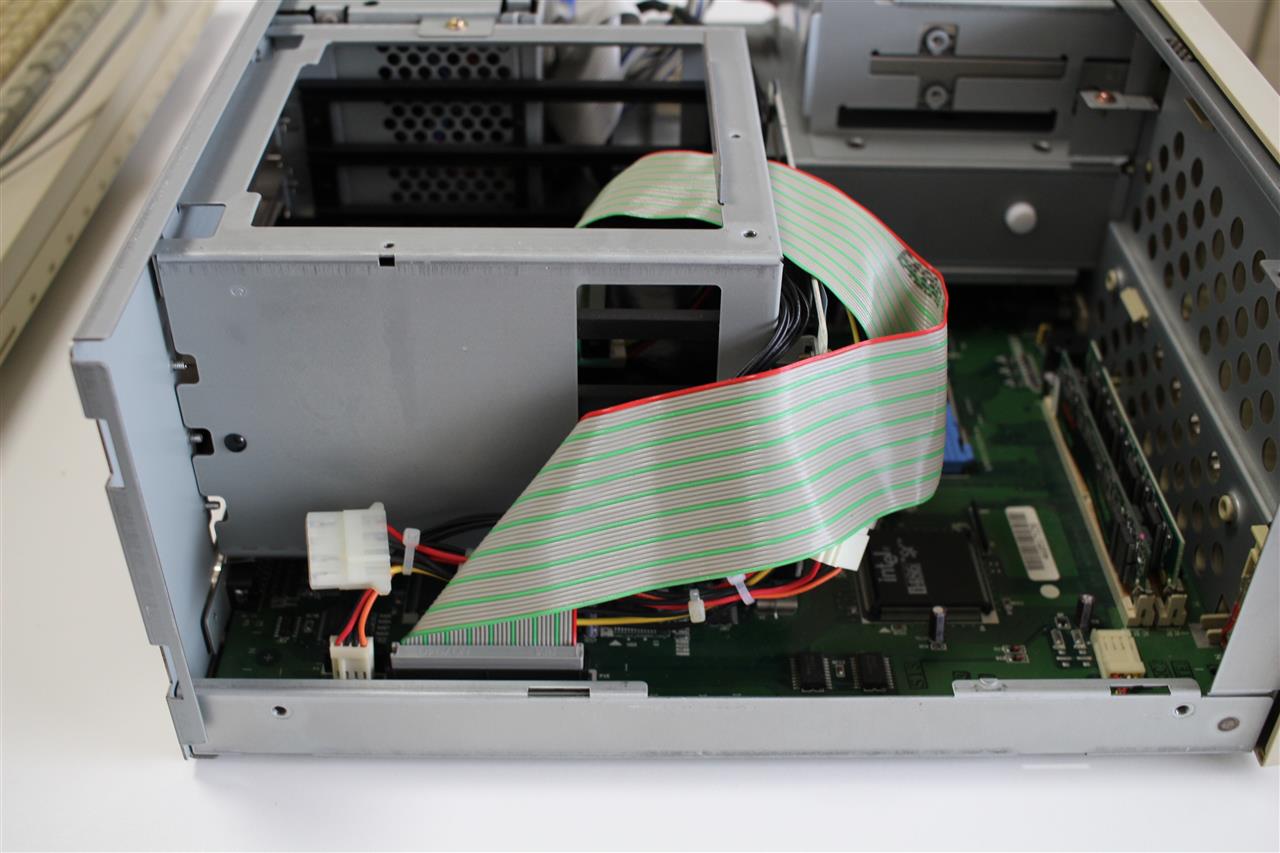

既存のハードディスクを取り外します。

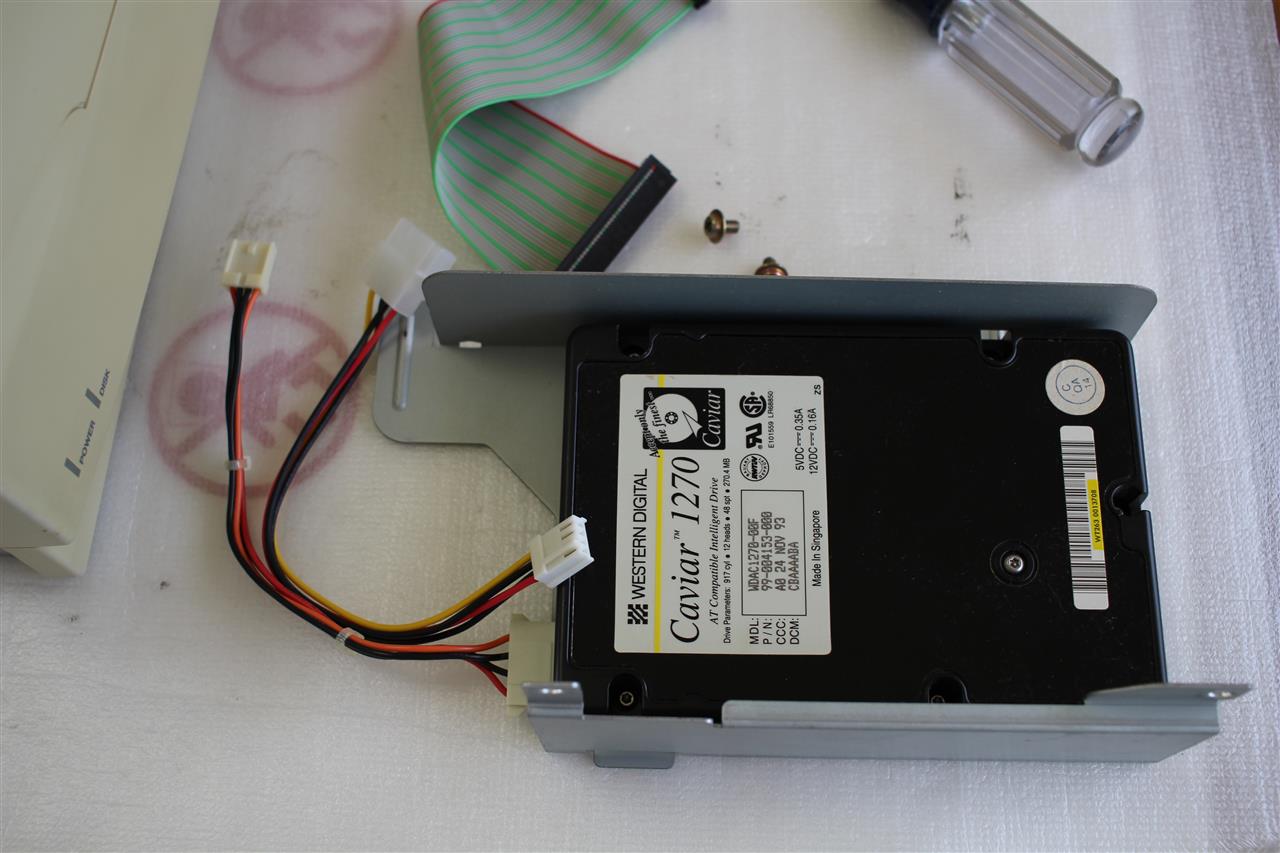

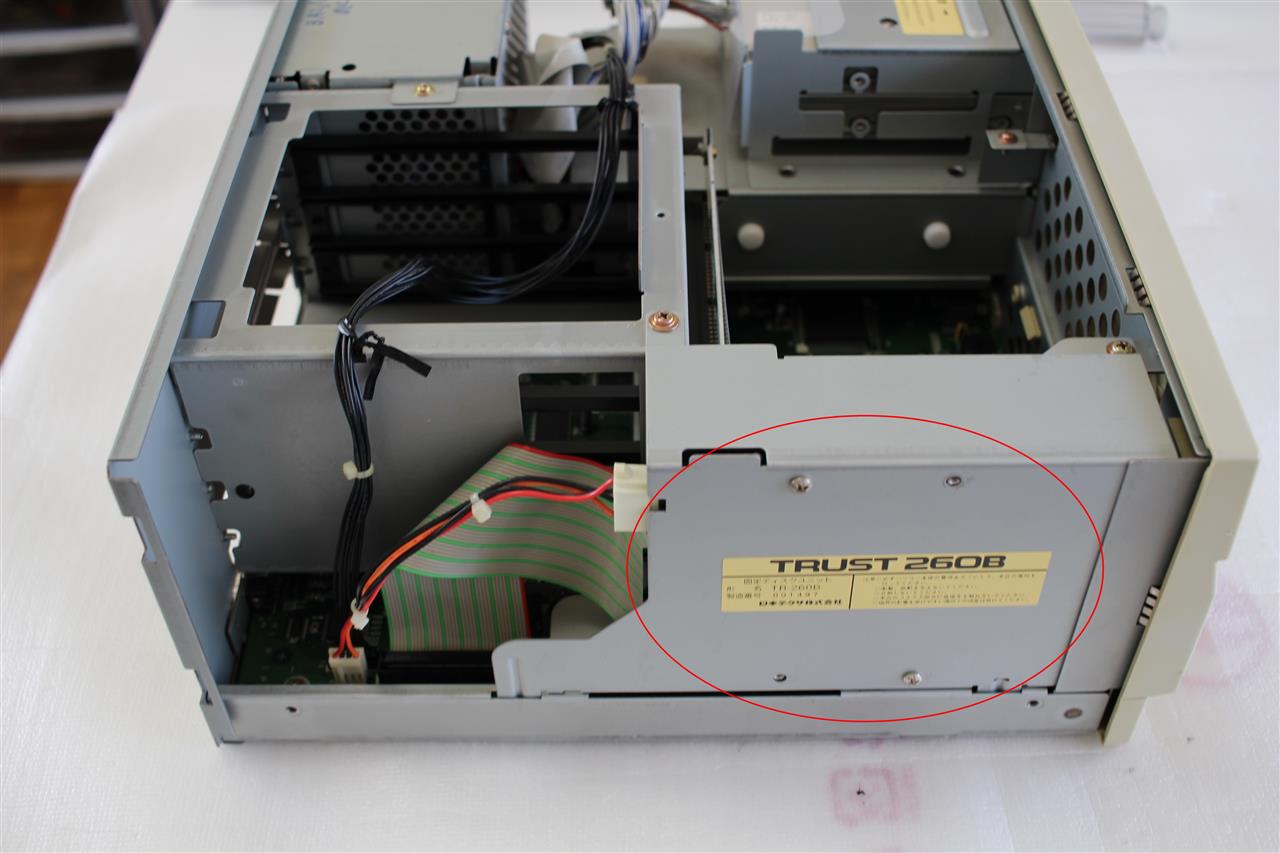

ハードディスクは WESTERN DIGITALの
Caviar 1270
動作品なので、このまま保管します。

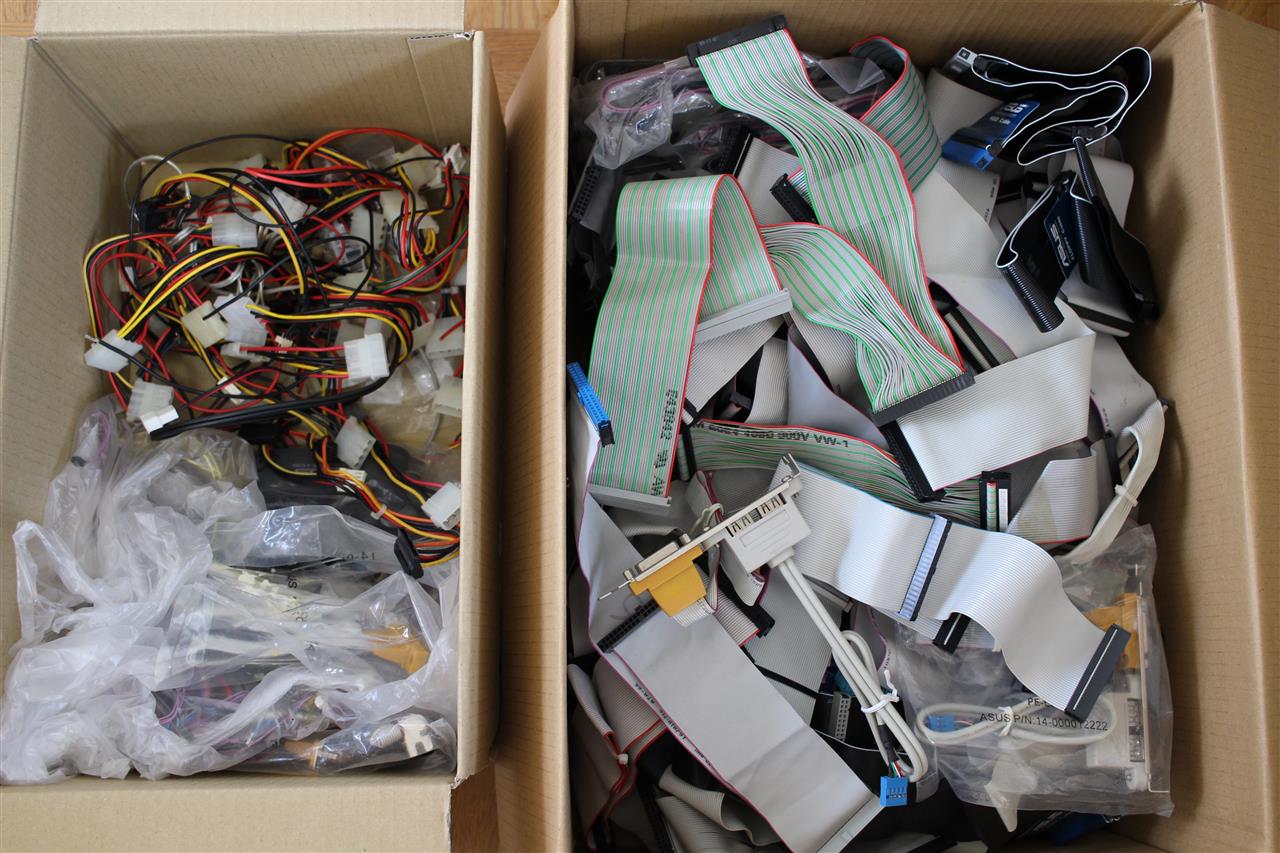

長めのケーブルと電源ケーブルを探します。

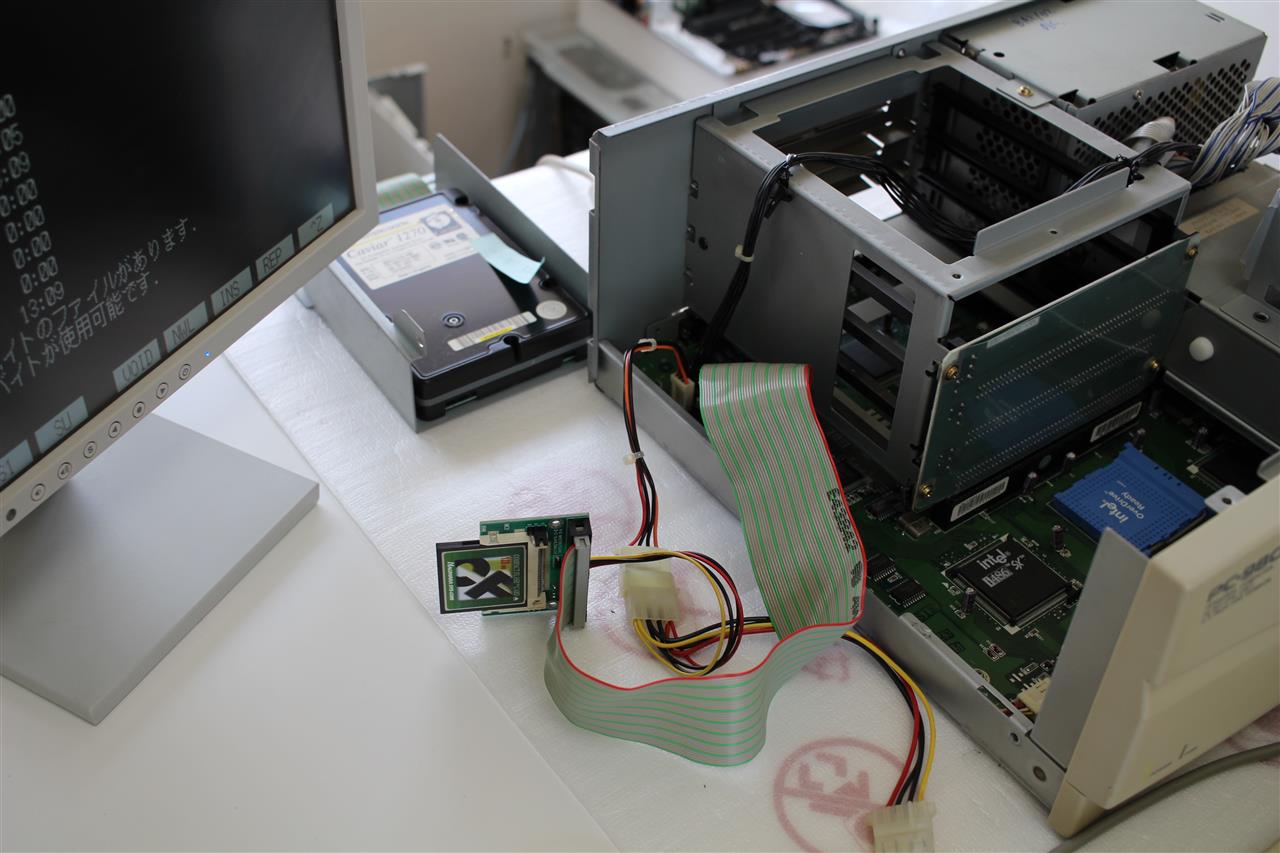

仮テスト

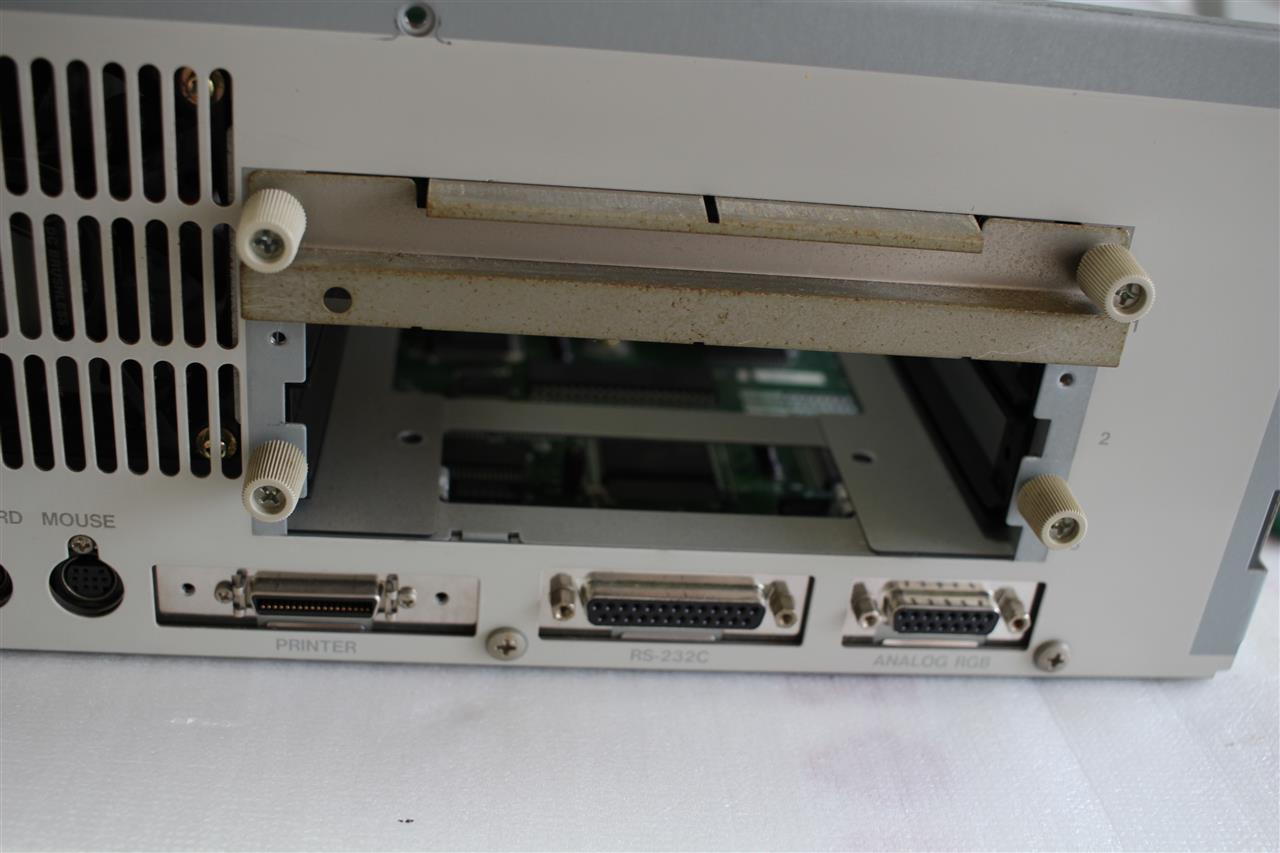

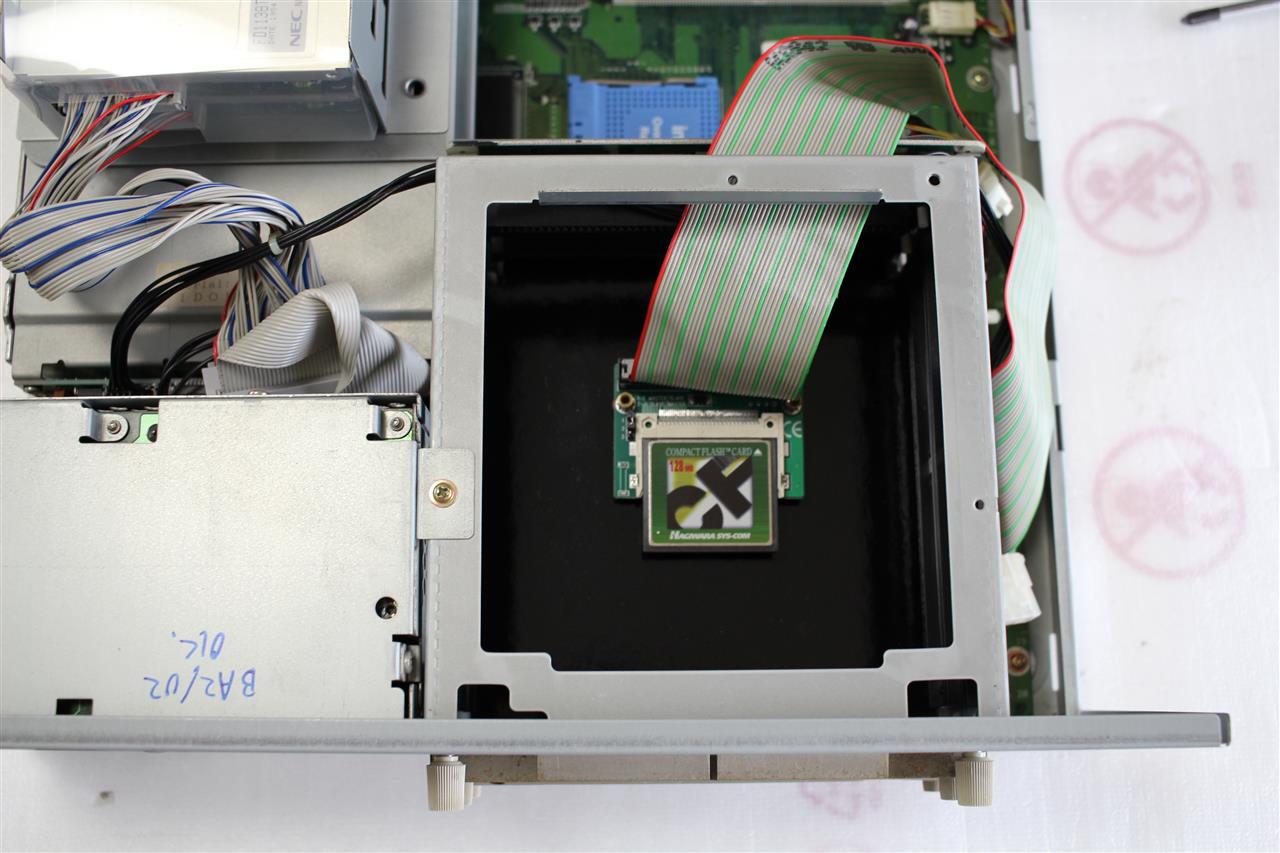

空いているスロット２を利用することにしました。

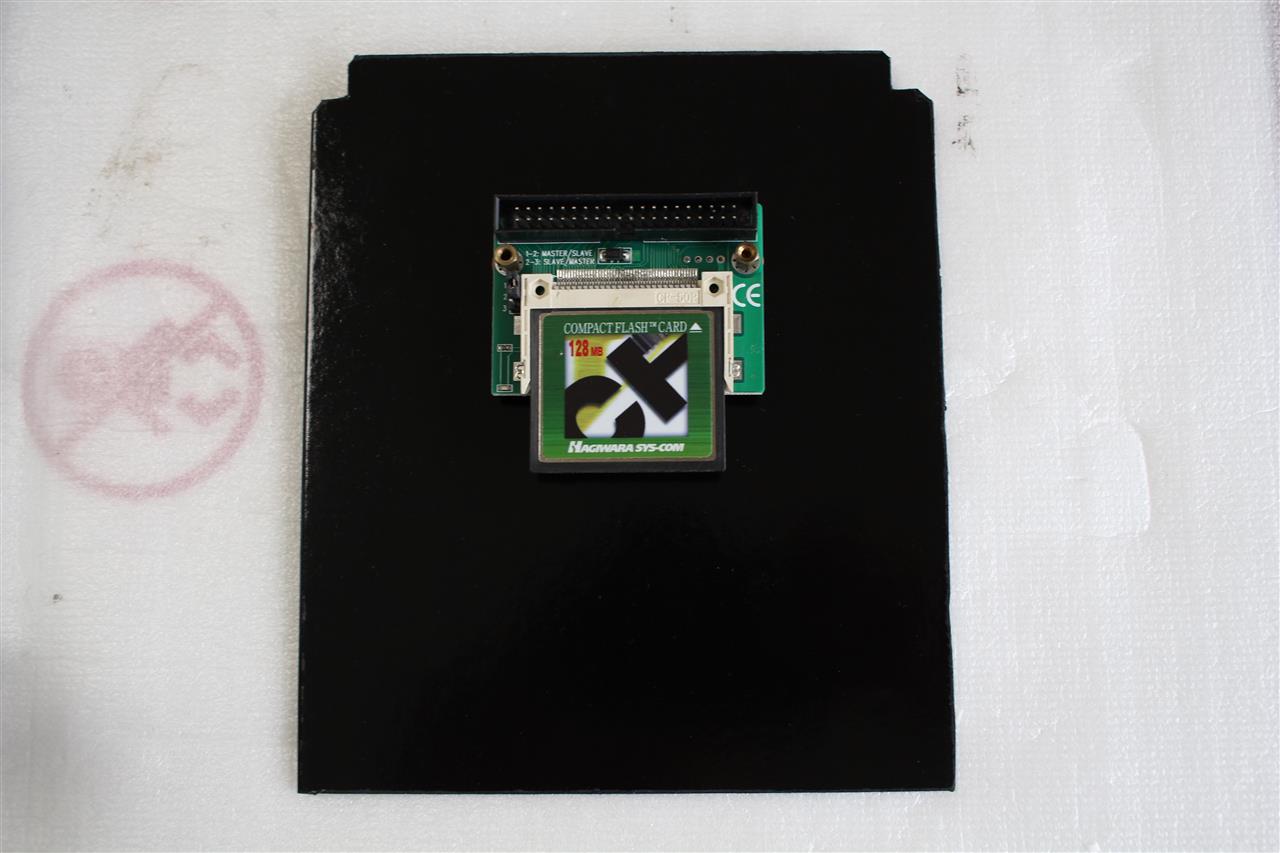

プラスチックの板を加工して取付けます。

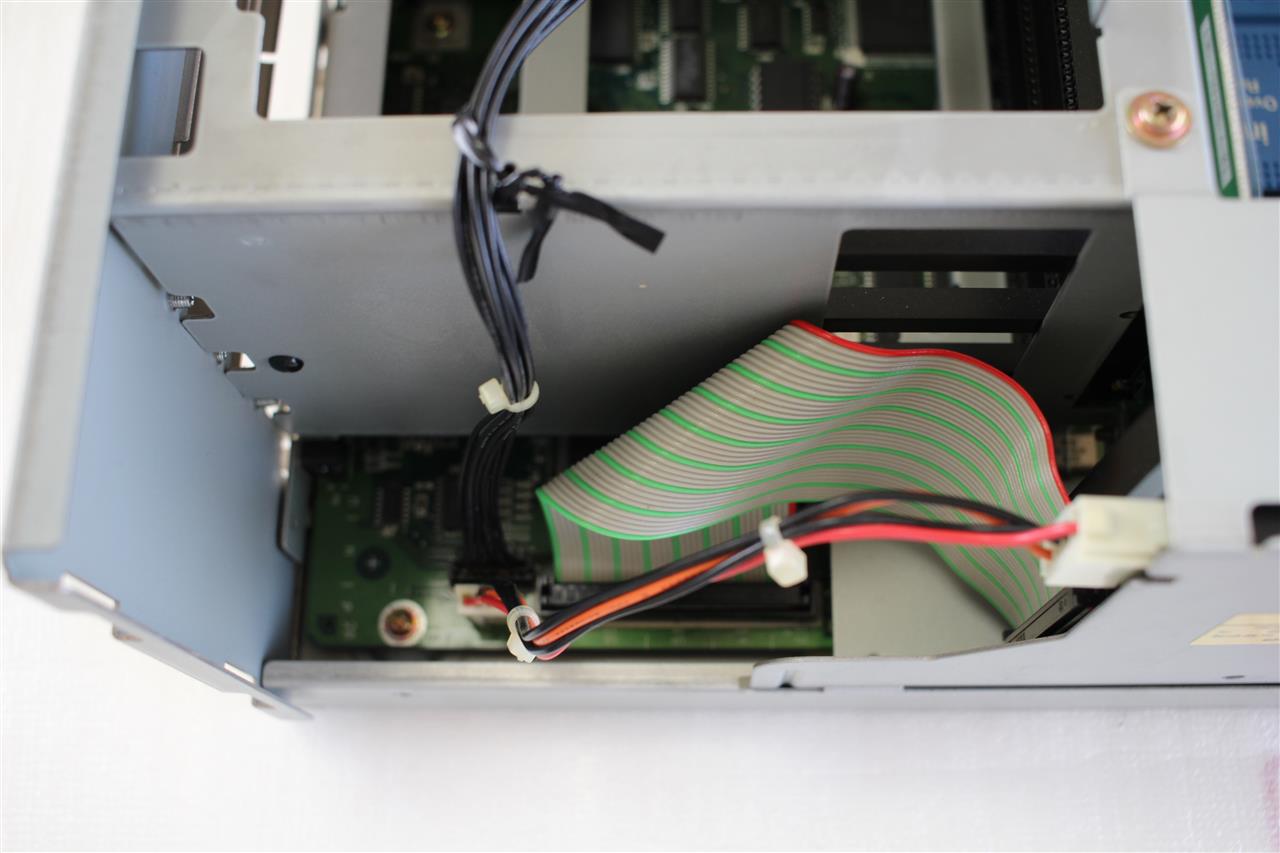

ケーブル類の引き回し

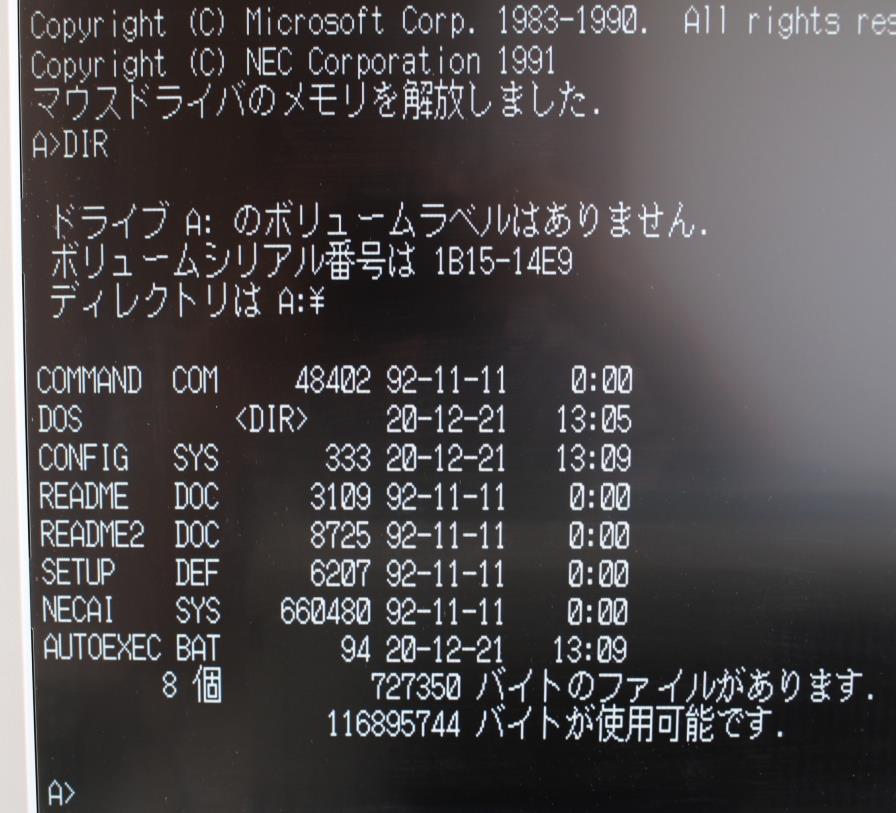

MS-DOS 5.0を入れ、 約117MBの空きがあります。

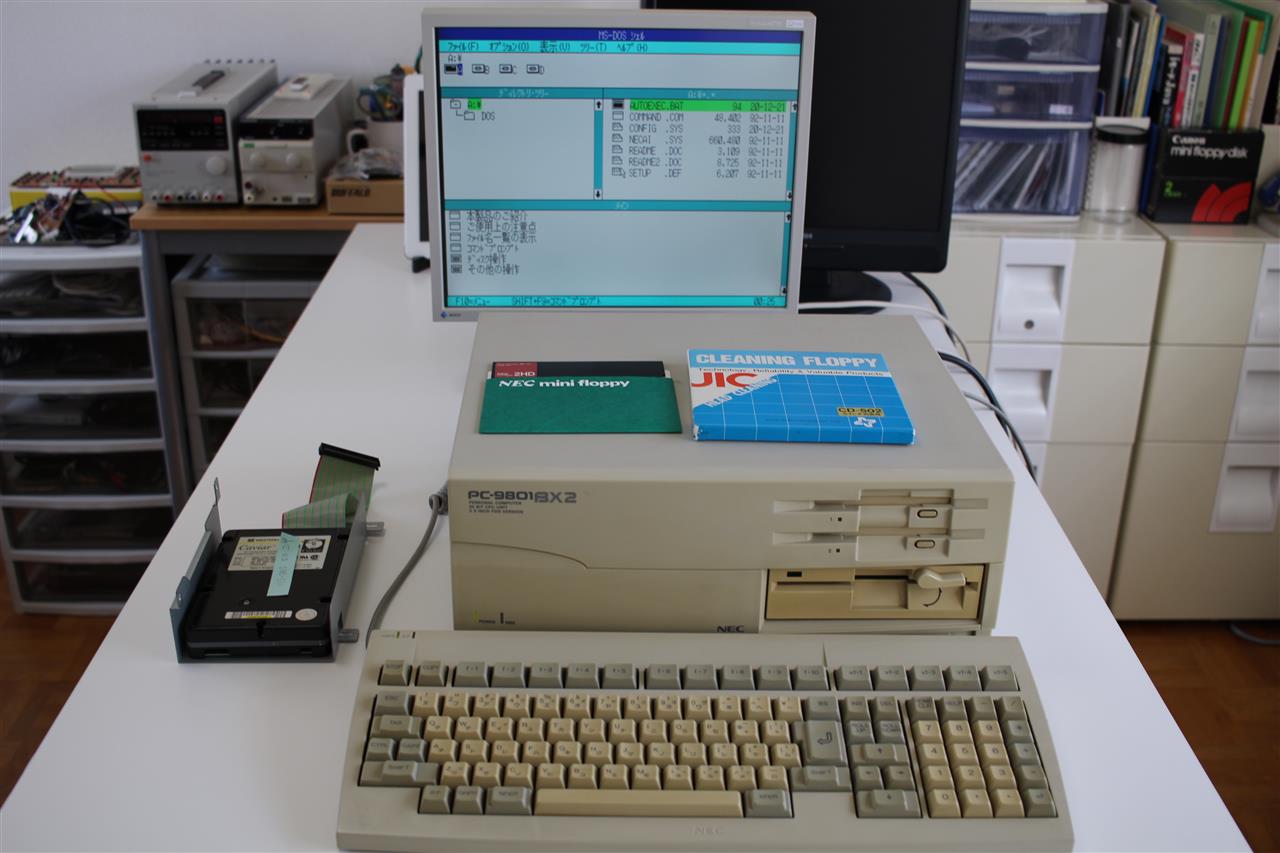

全体のようす

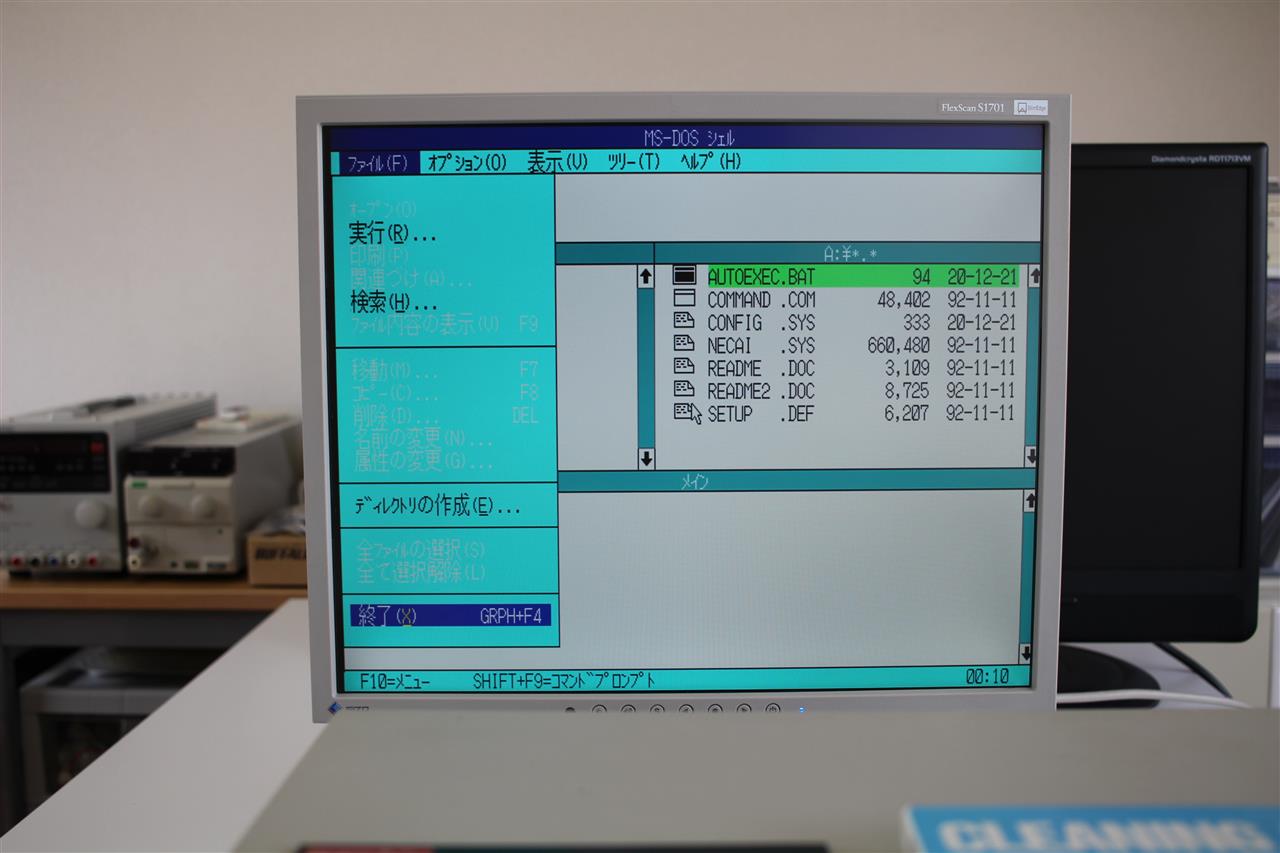

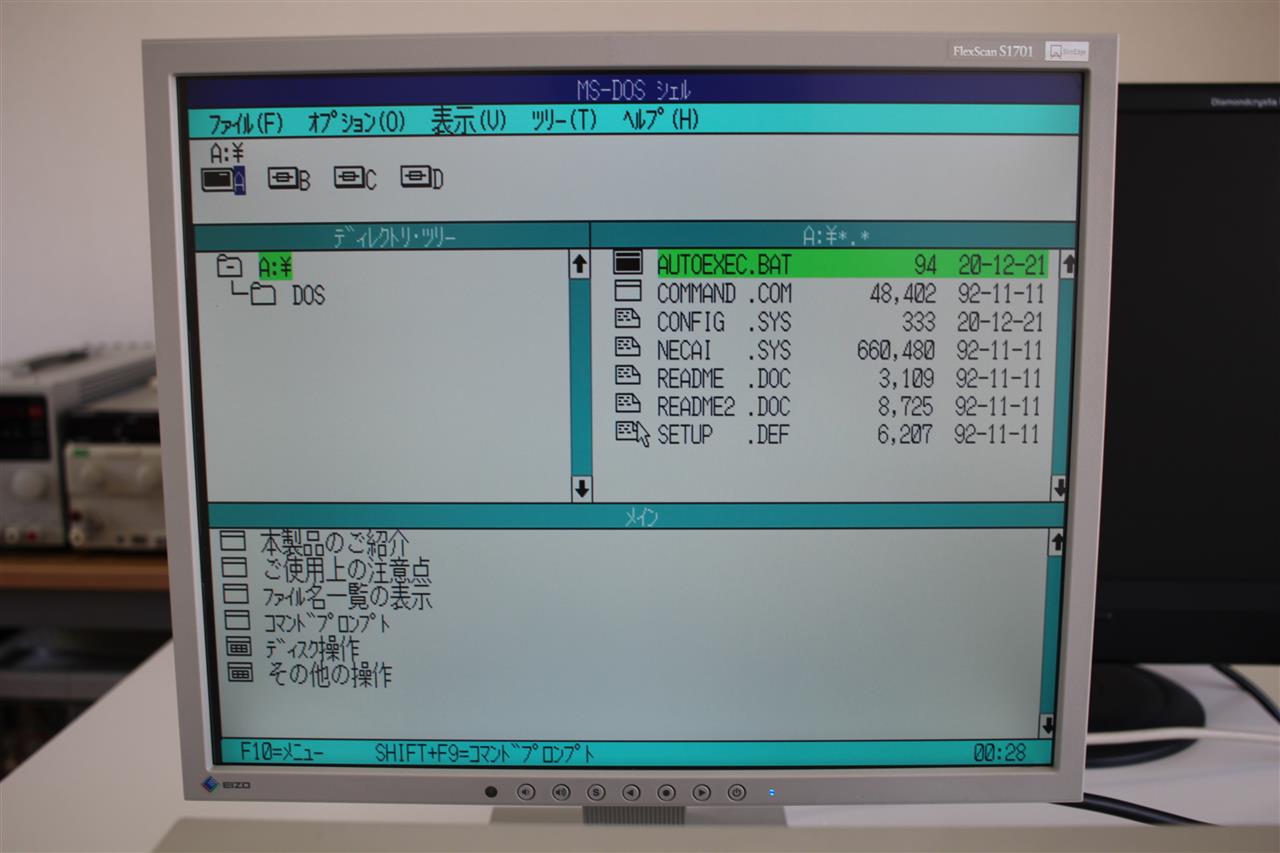

MS-DOSシェル
