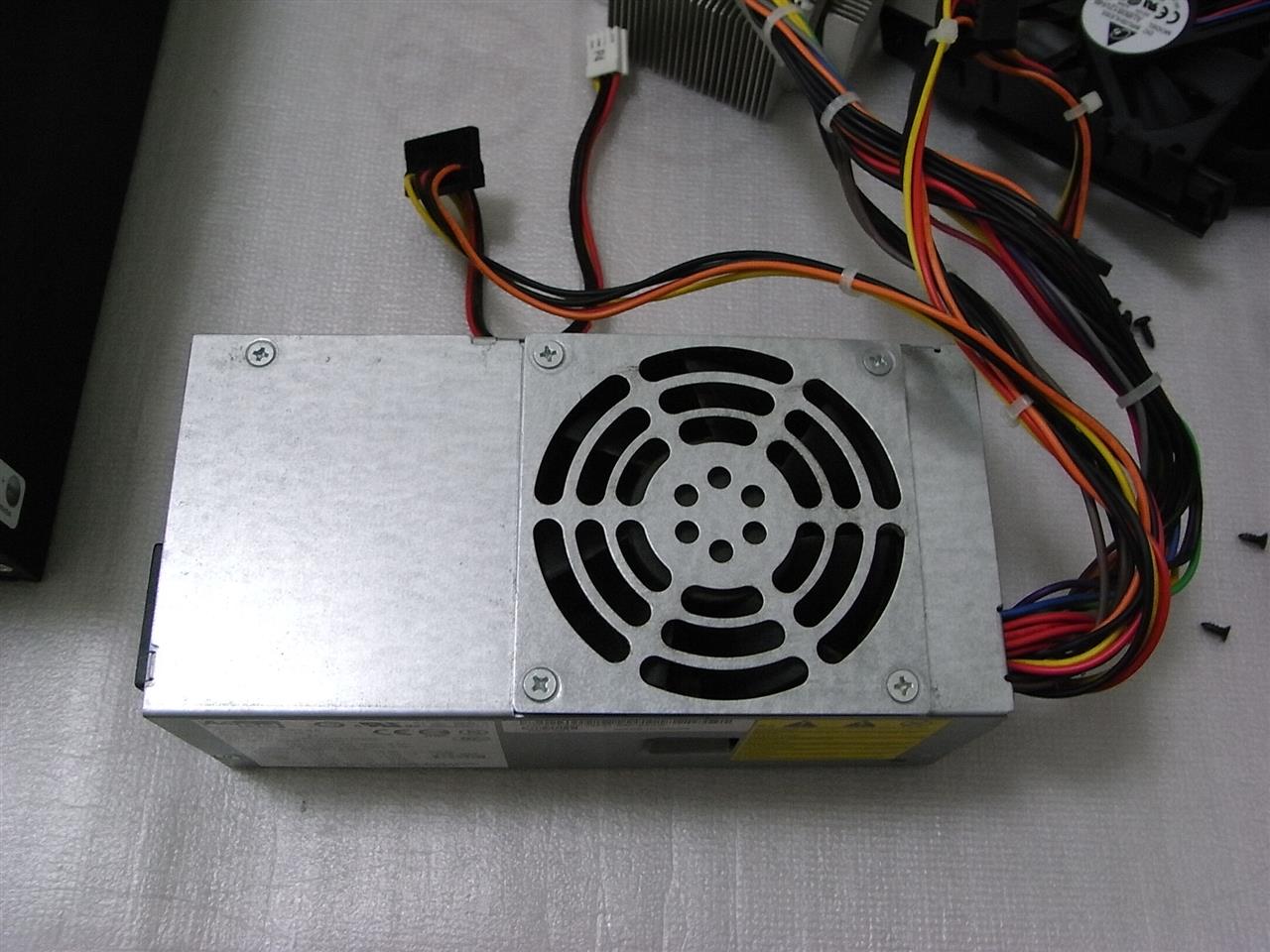

DELL PC 電源ユニットの修理

DELL PCの電源ユニットを修理しました。

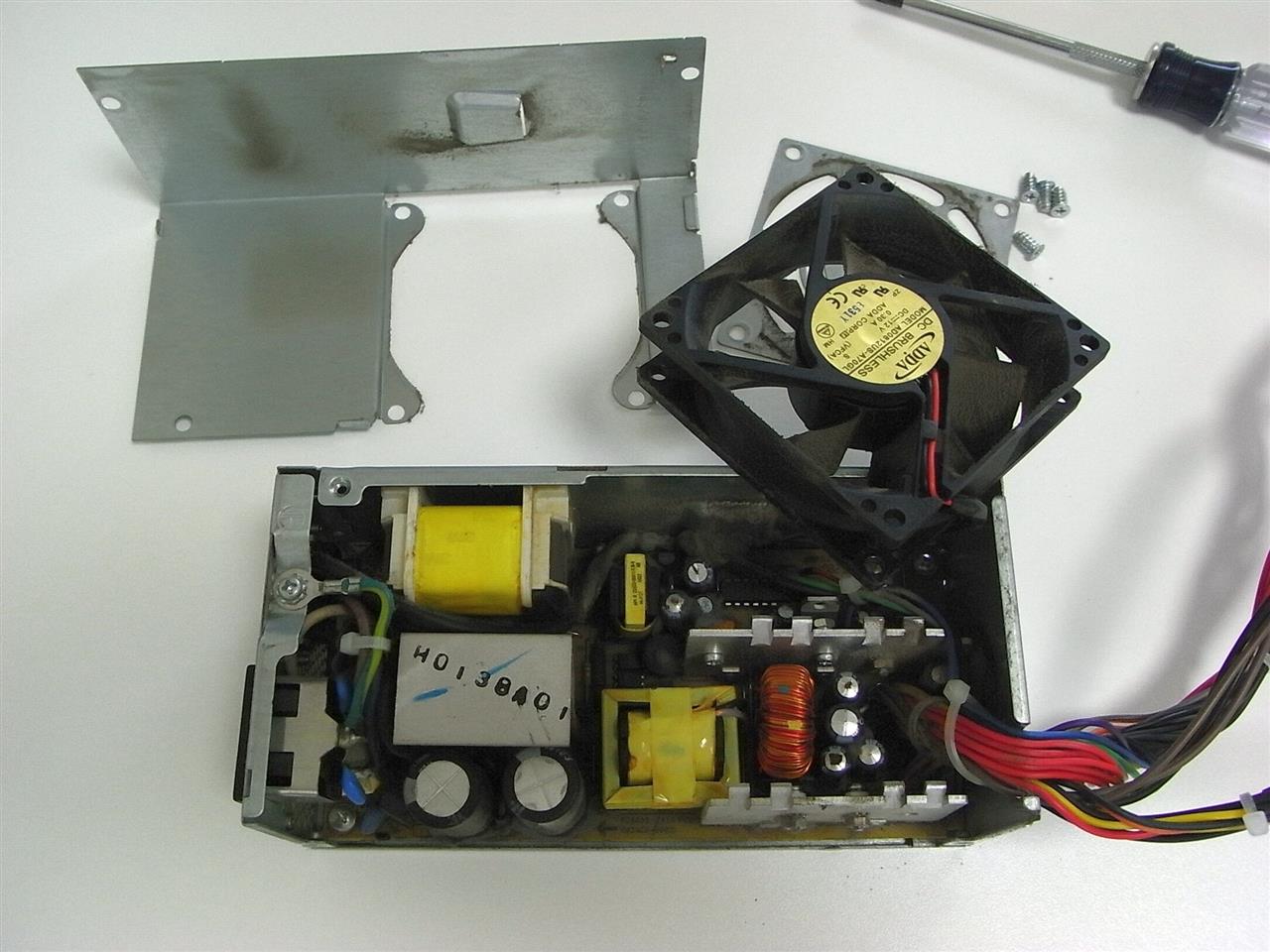

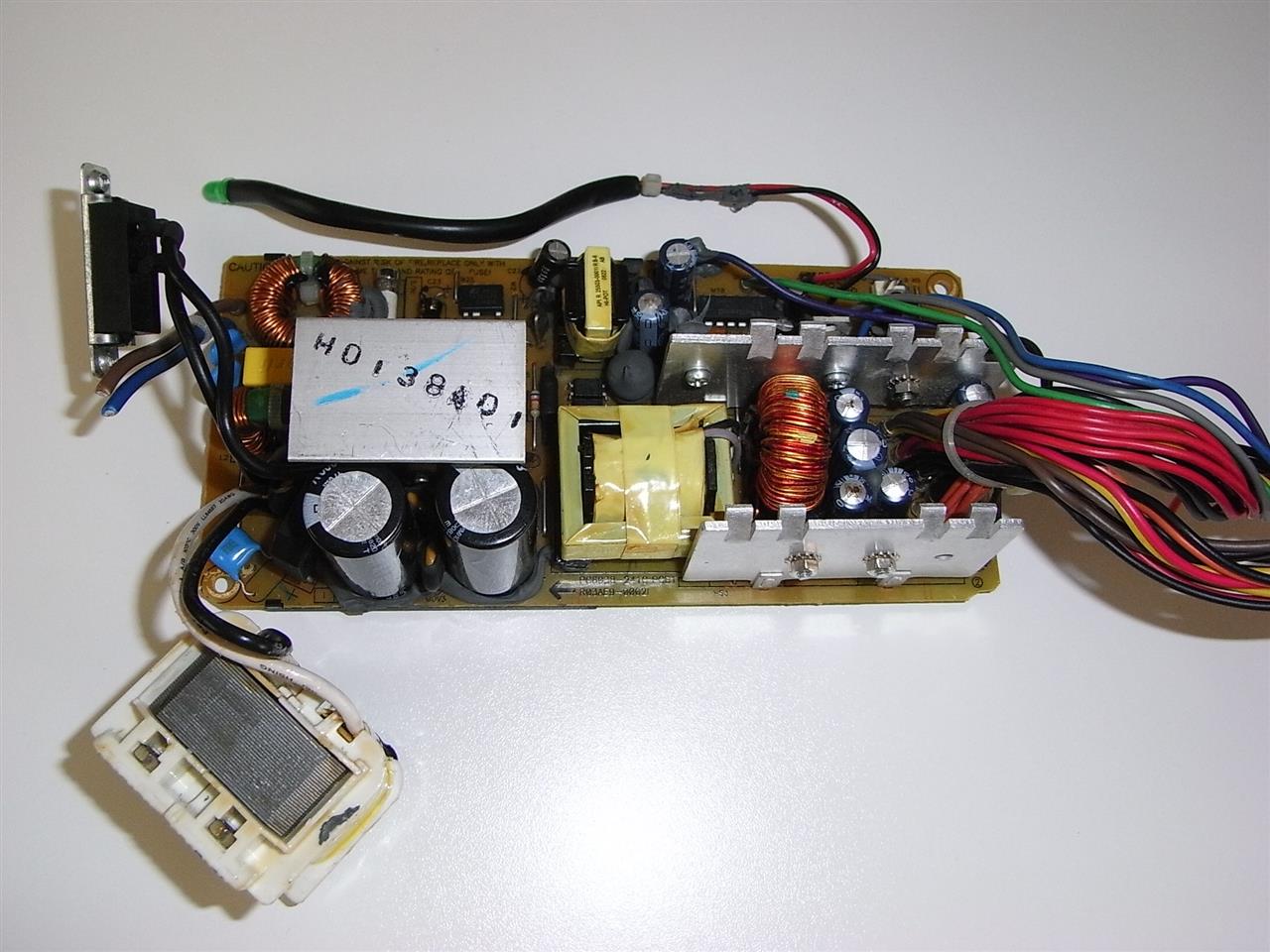

開けた状態





基板はネジ留めですが、

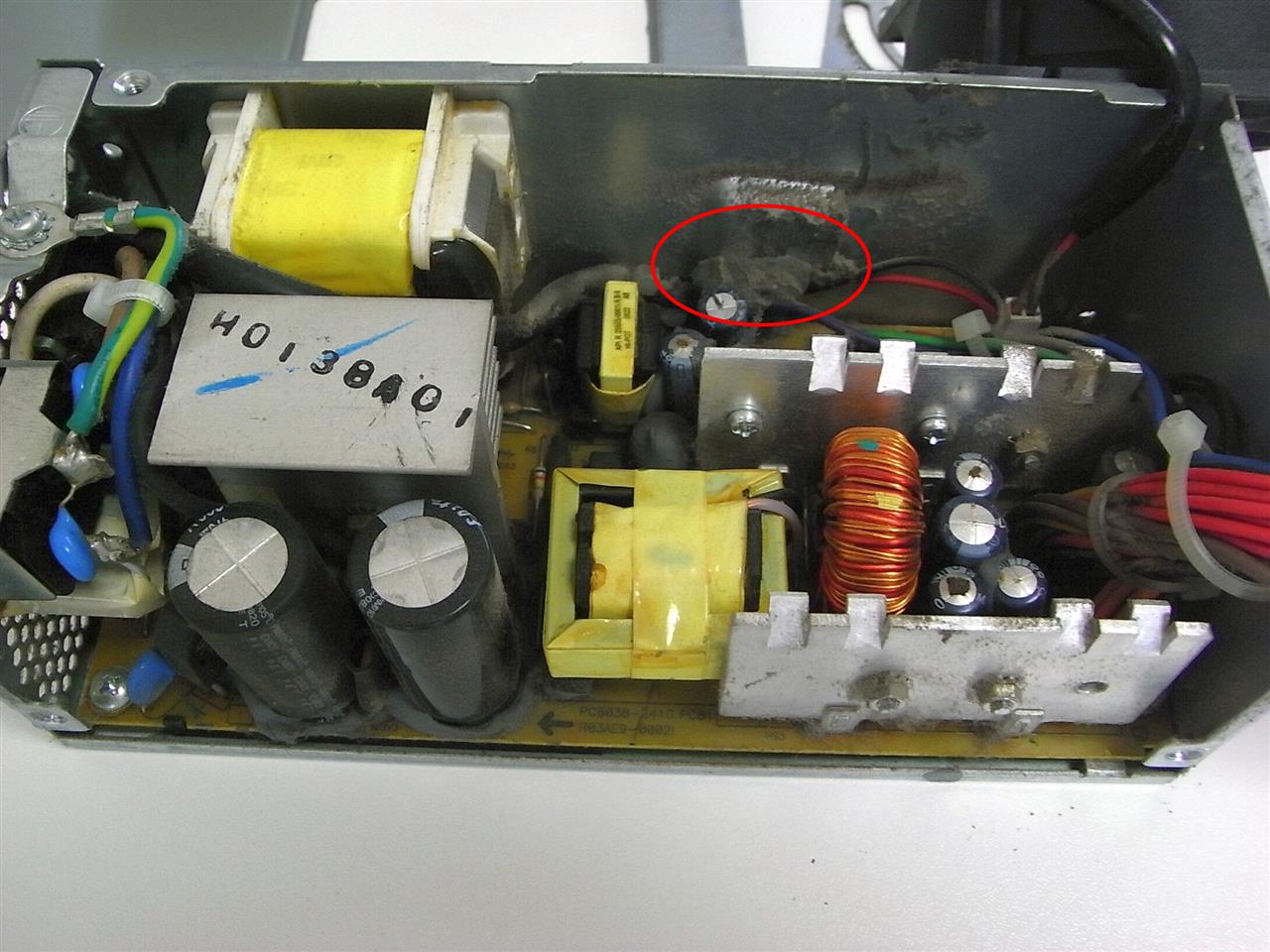

さらに基板・リード線共に接着剤でケースに直付け　→　赤丸部分

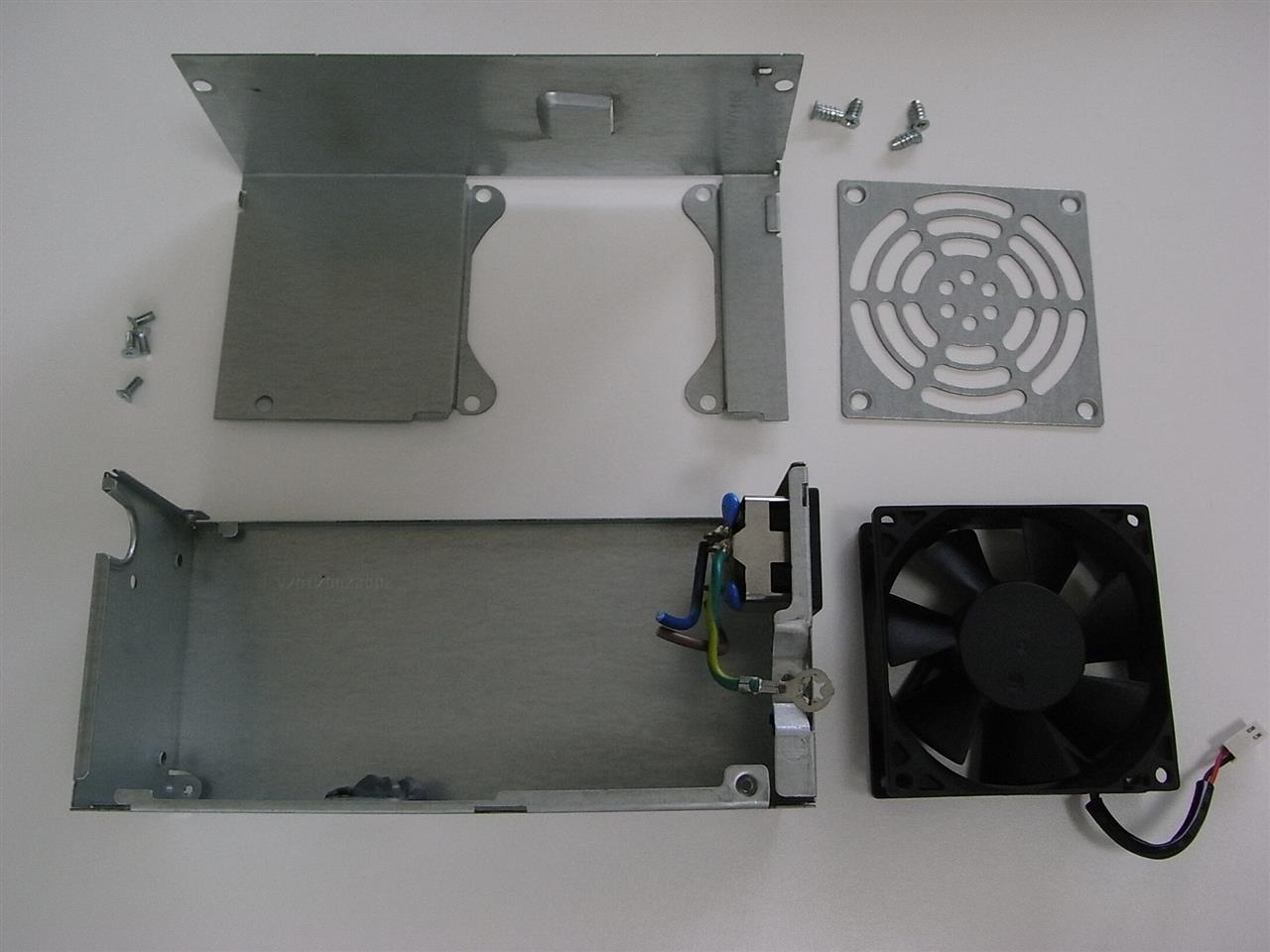

ファンと内部を掃除しました。

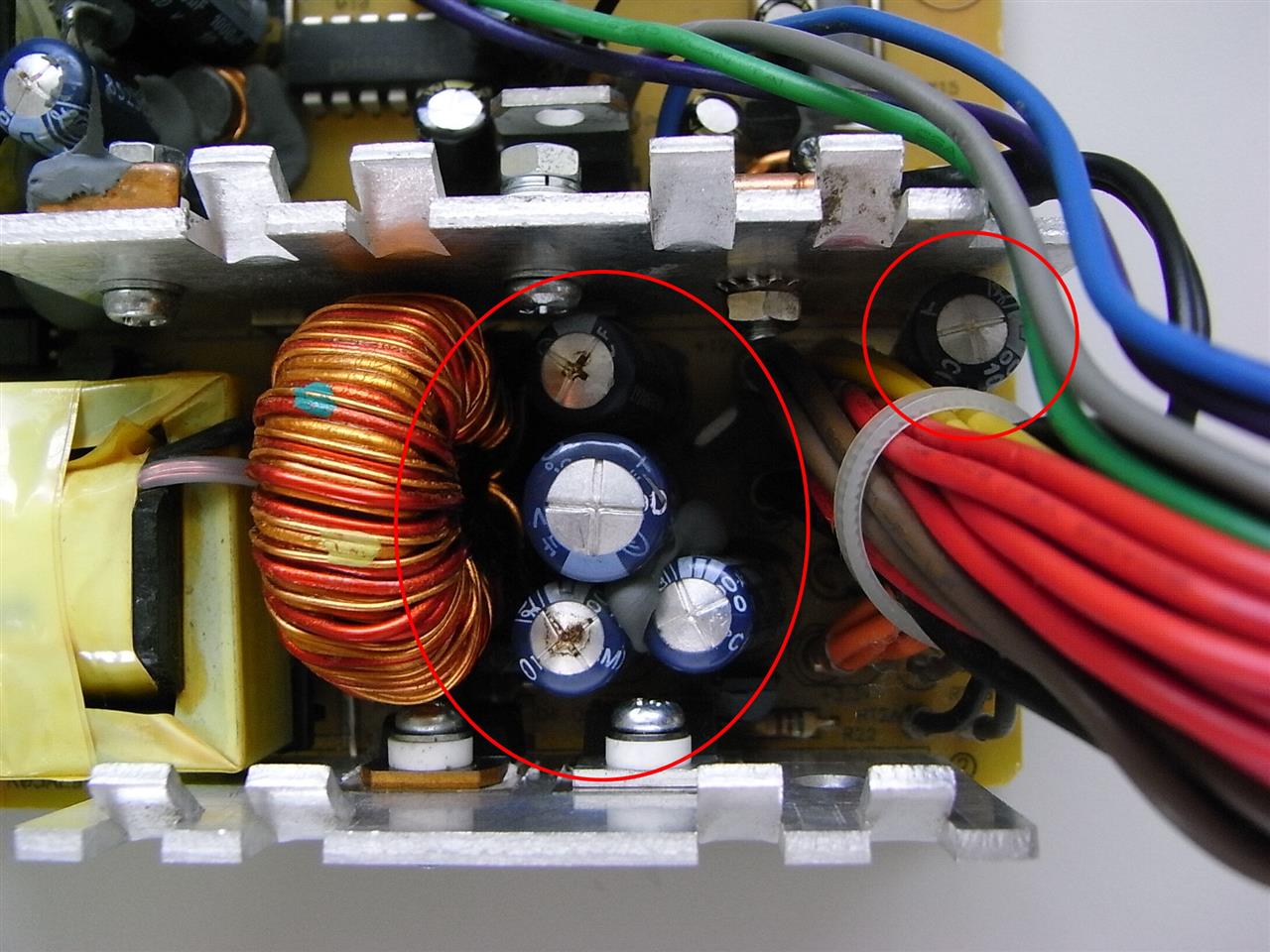

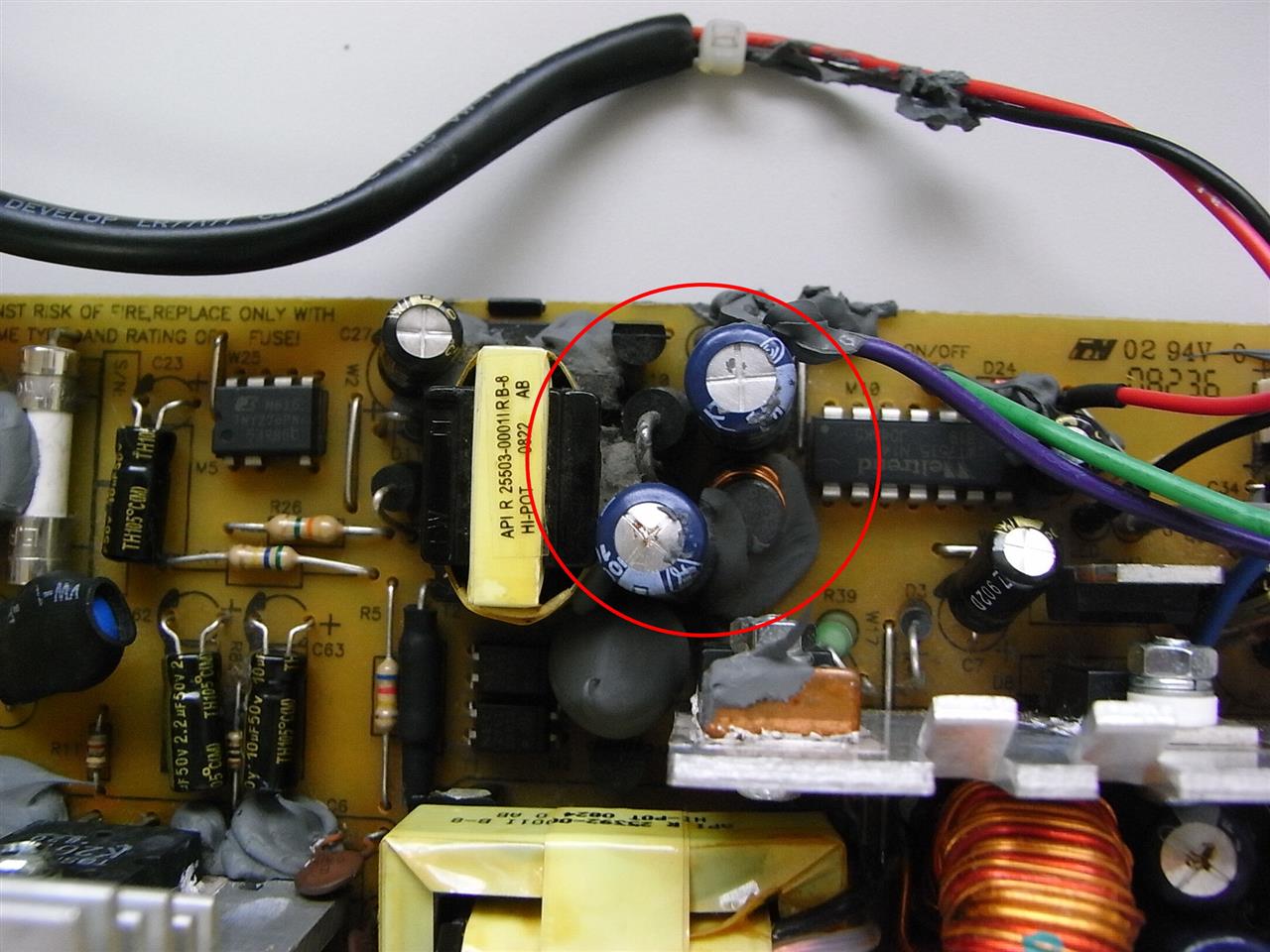

基板の電解コンデンサが膨れています。





5個





7個のコンデンサを外します。

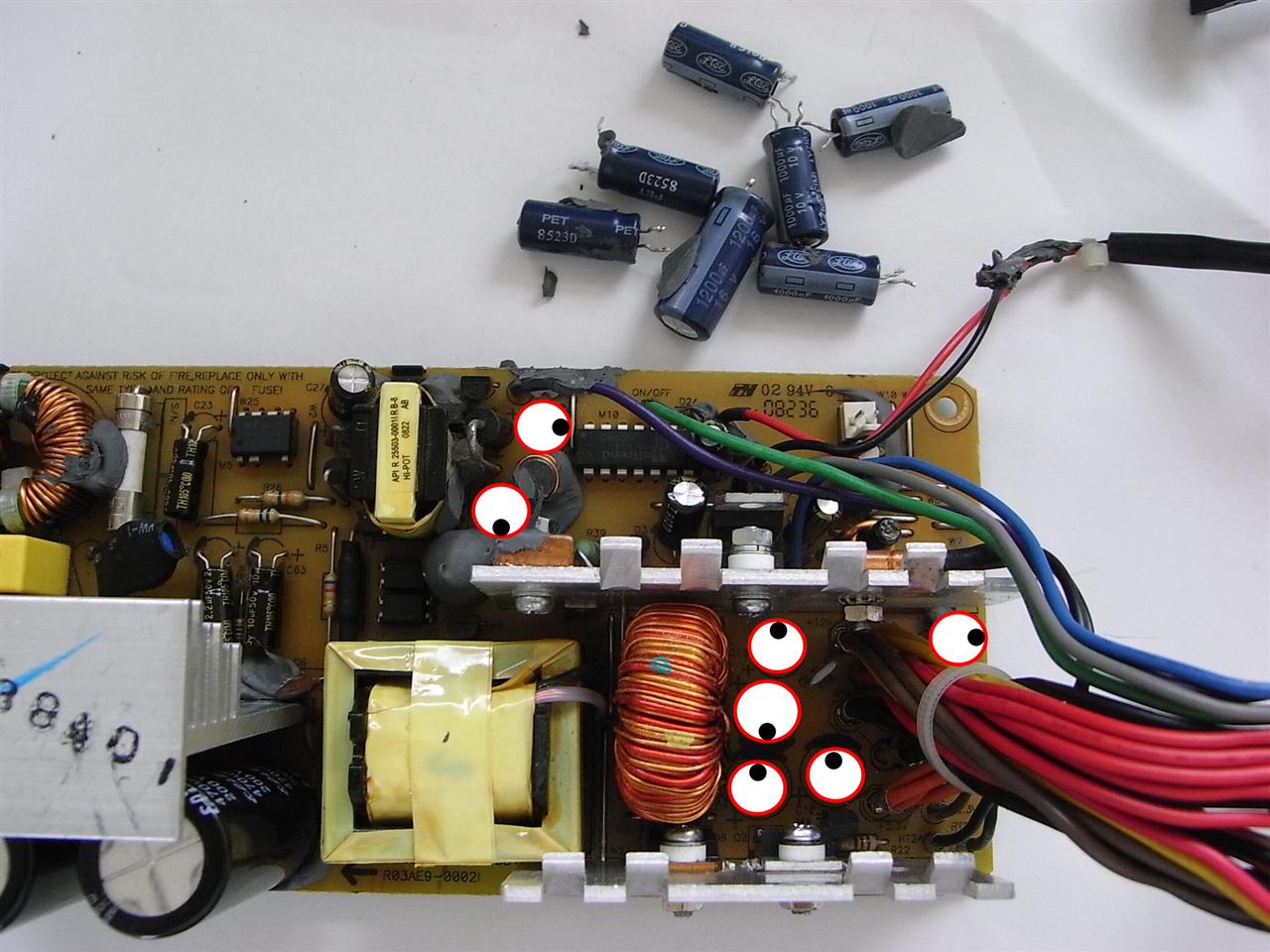

外したコンデンサと取付け位置

電解コンデンサには極性（＋、−）が有ります。（黒丸がマイナス）

---

マルツ迄、部品を買いに行きました。

電子工作が趣味の方は、マルツオンラインをご存知と思います。

マルツ電波は 本社が福井市で、高校生の頃から部品を買っています。

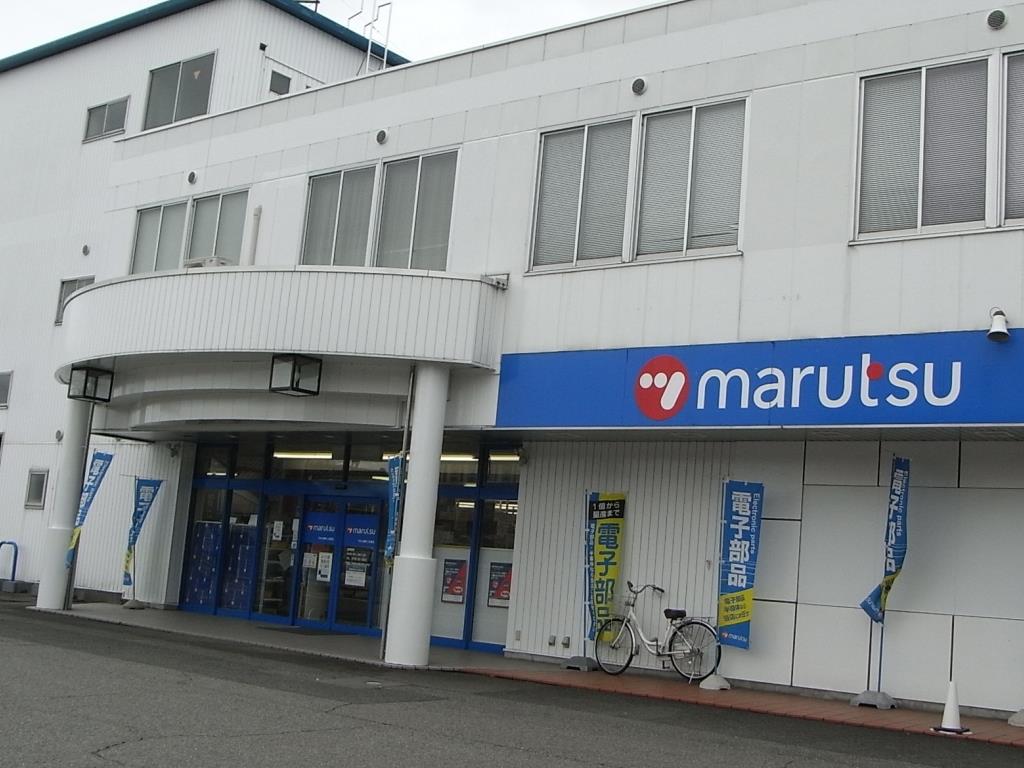

マルツ 福井二の宮店

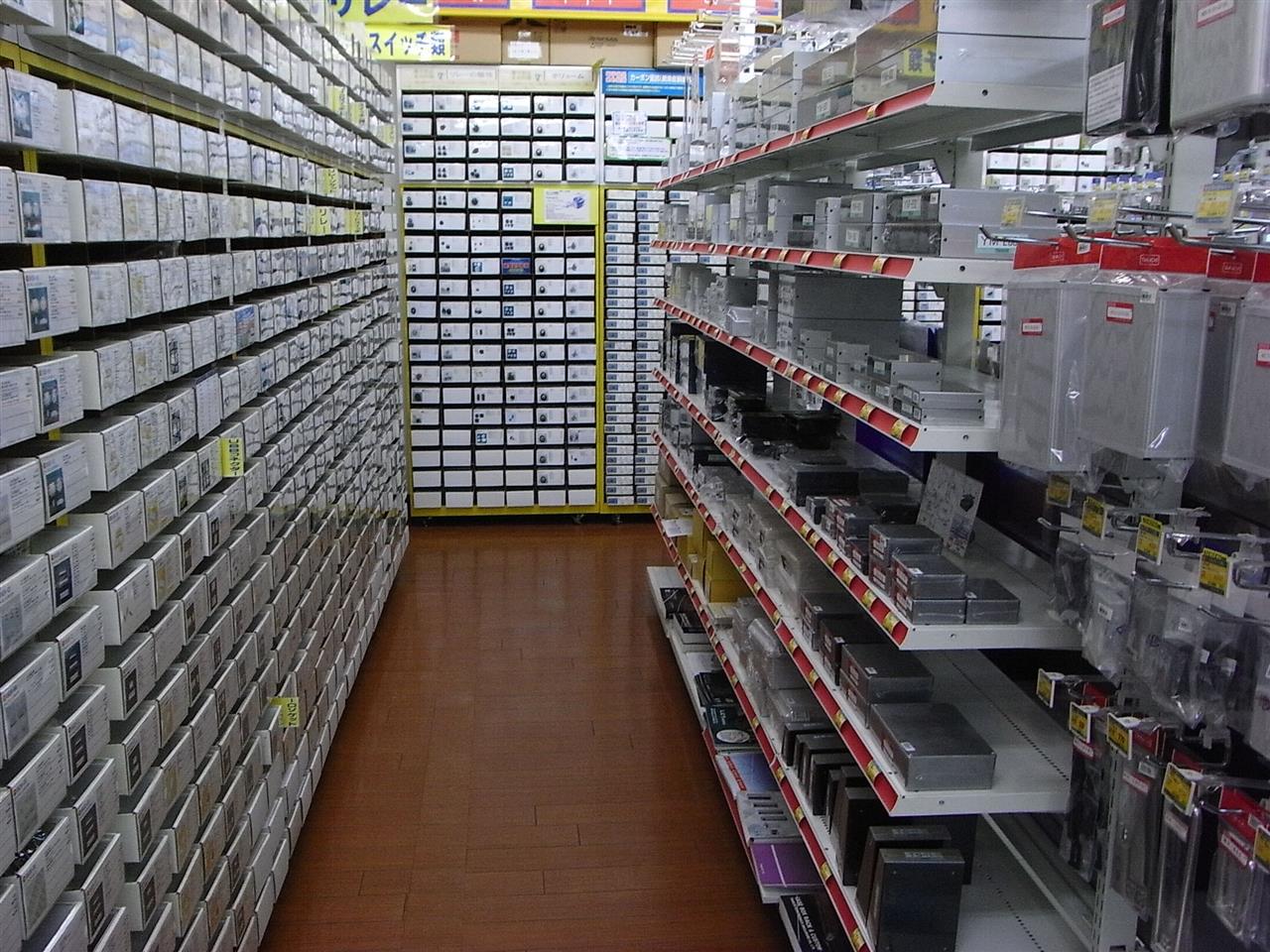

店内の電子パーツ部

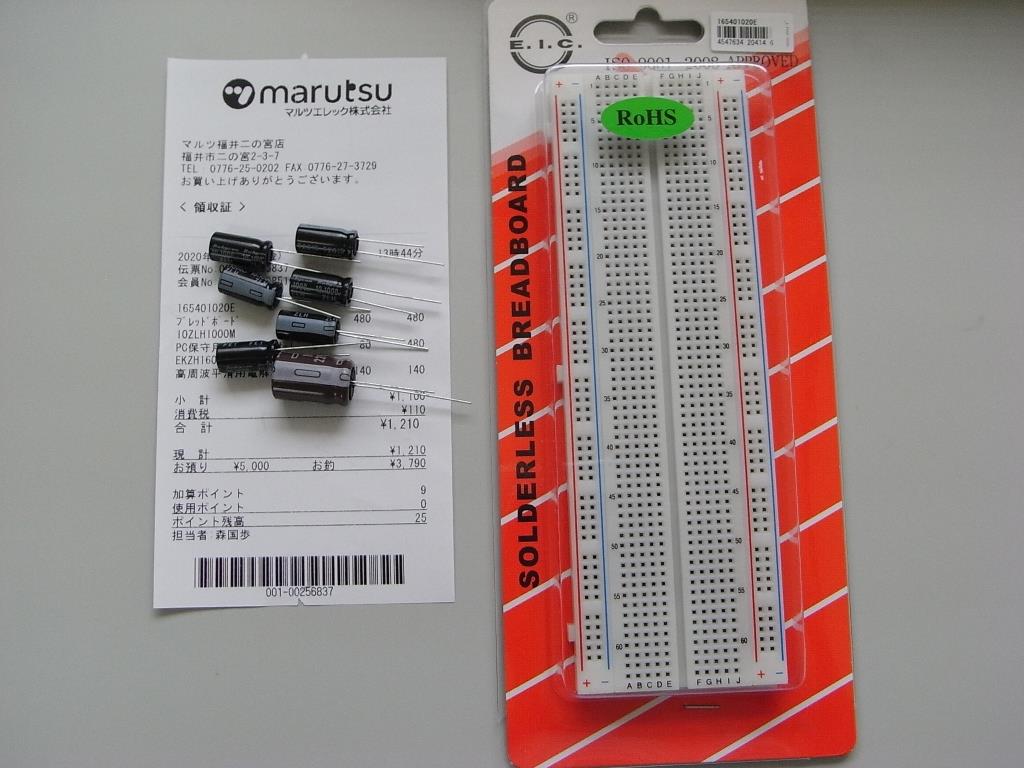

電解コンデンサとブレッドボードを買いました。

1000uF 10V @80 x 6個 = 480円
2000uF 16V @140 x 1個 = 140円

---

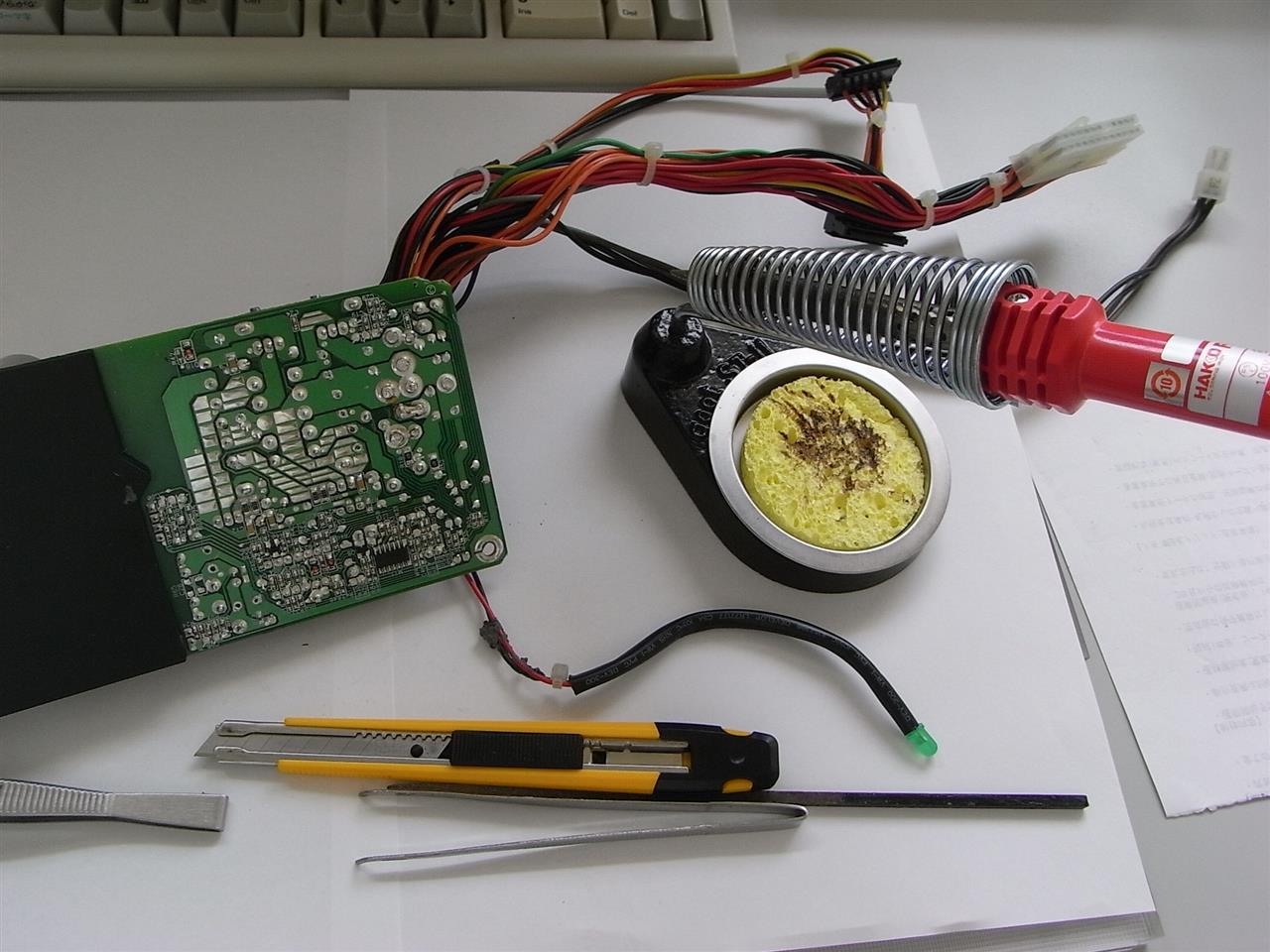

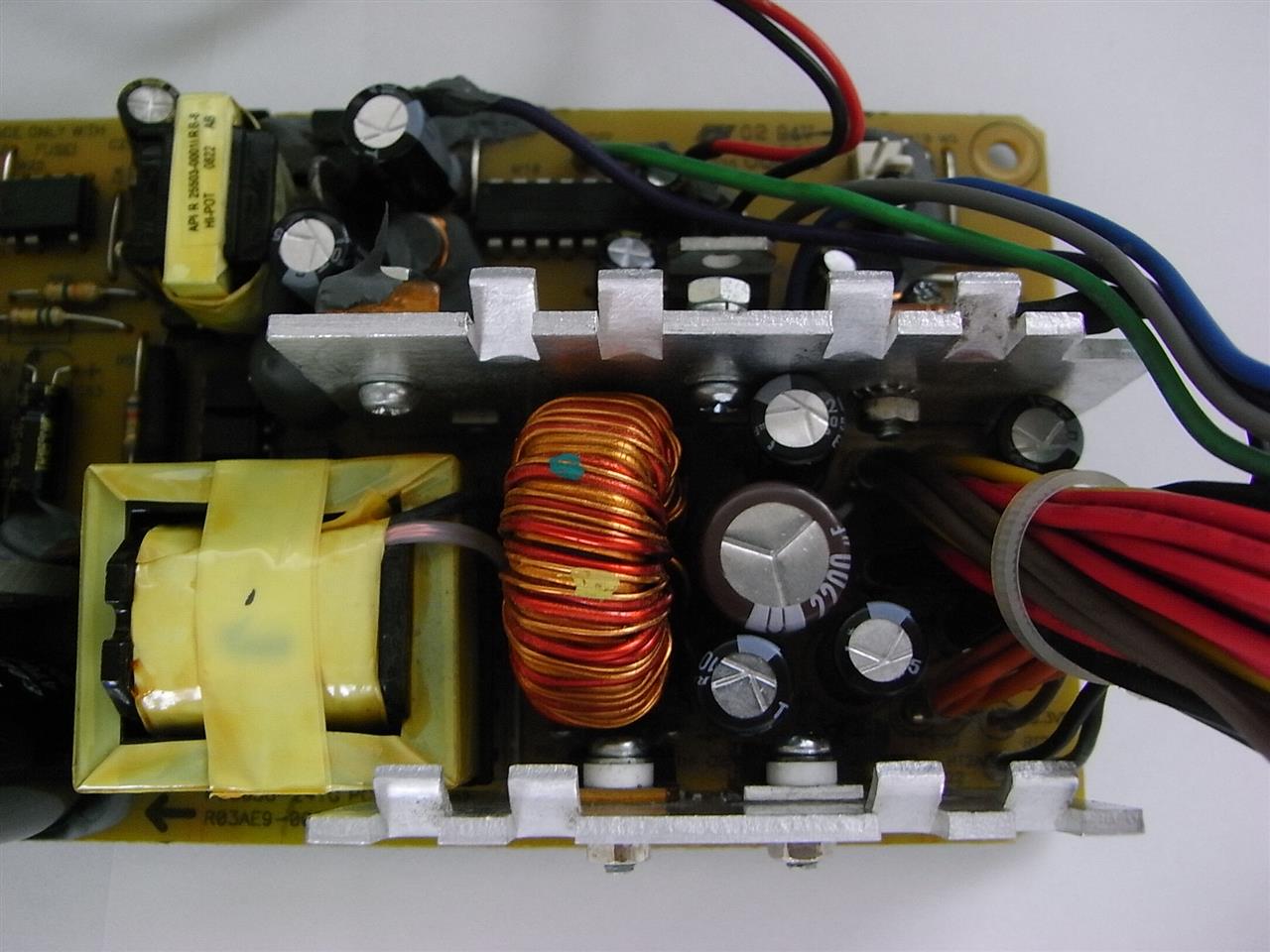

コンデンサを半田付けしました。

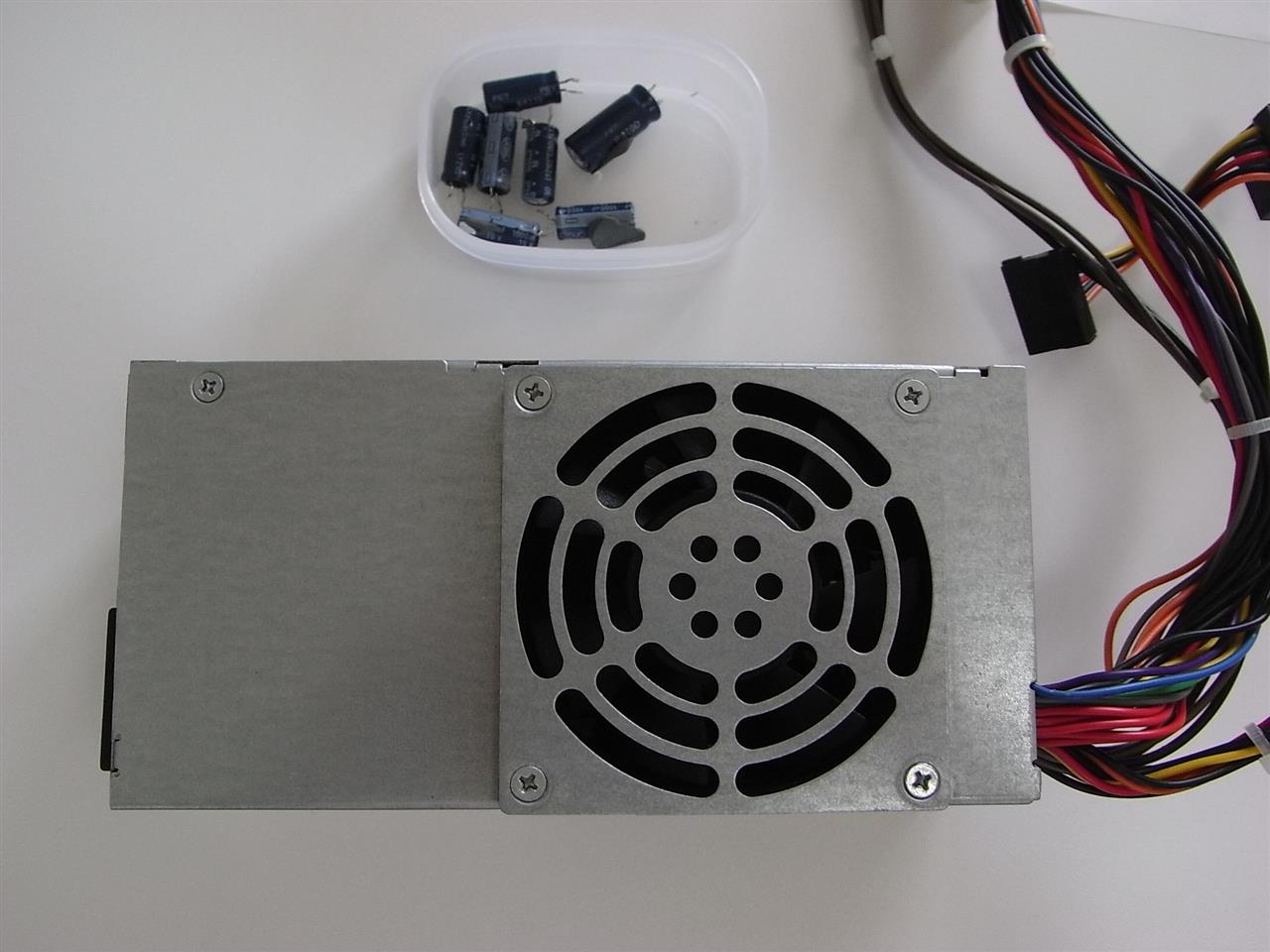

元に組み直しました。

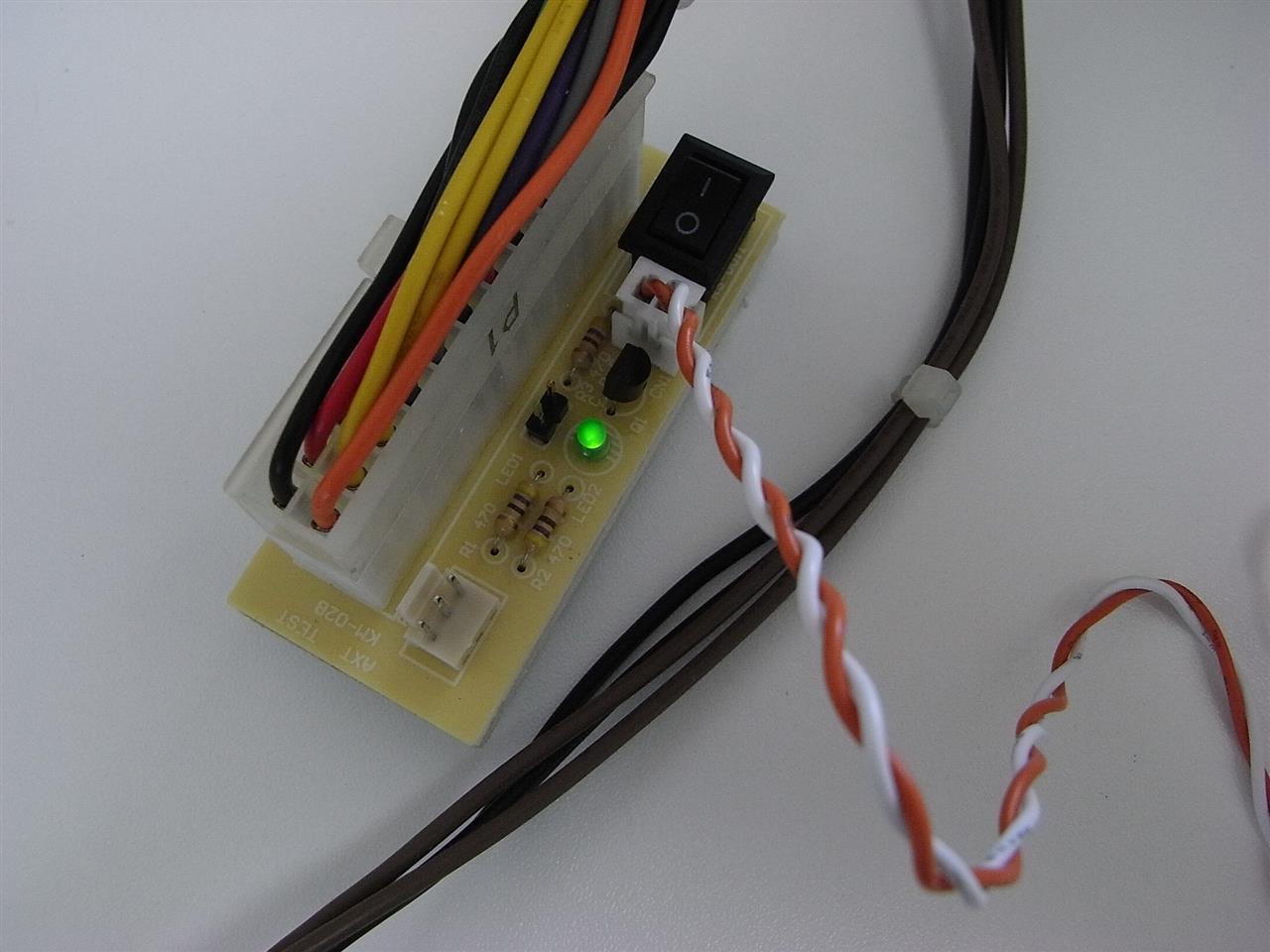

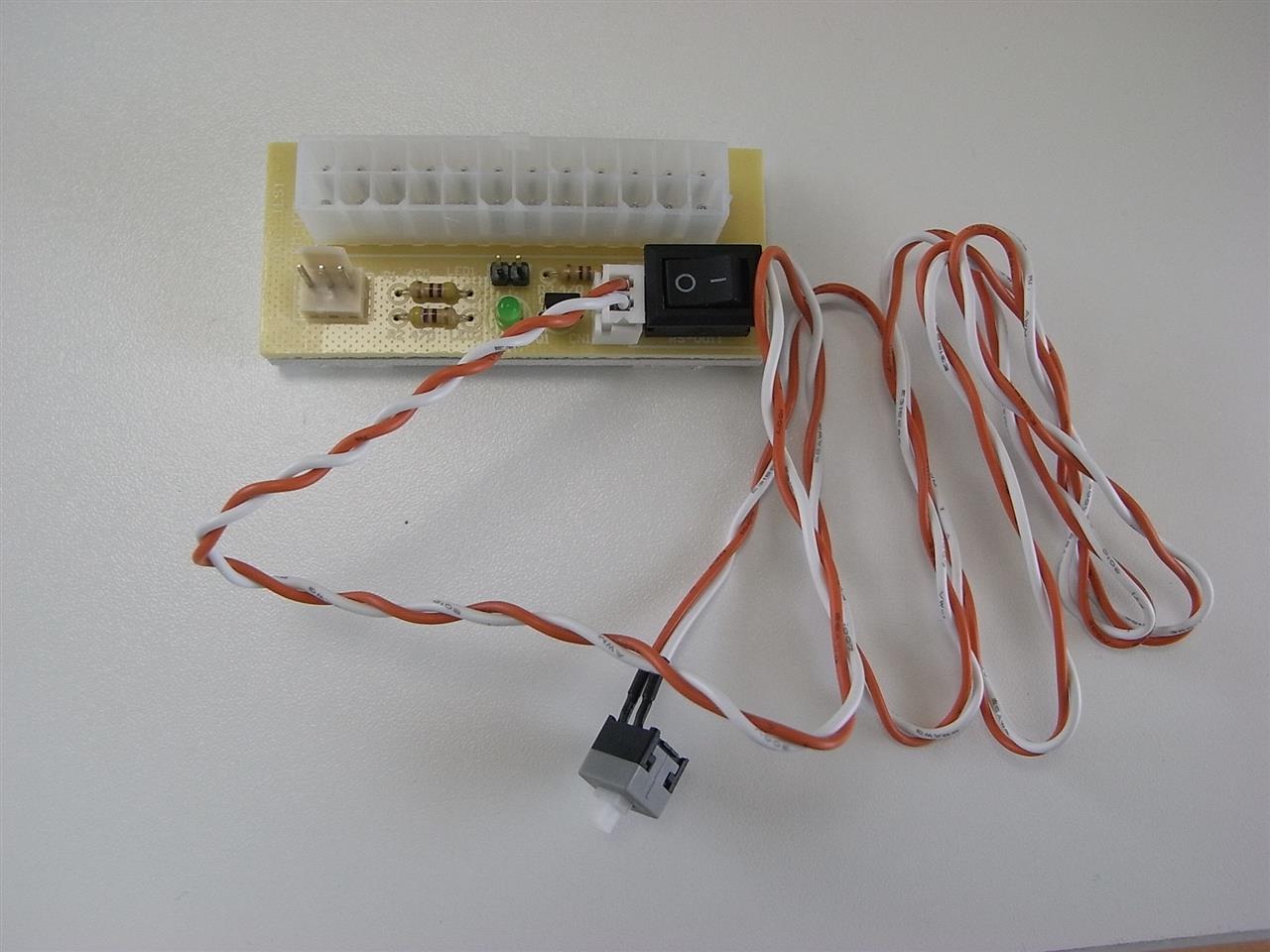

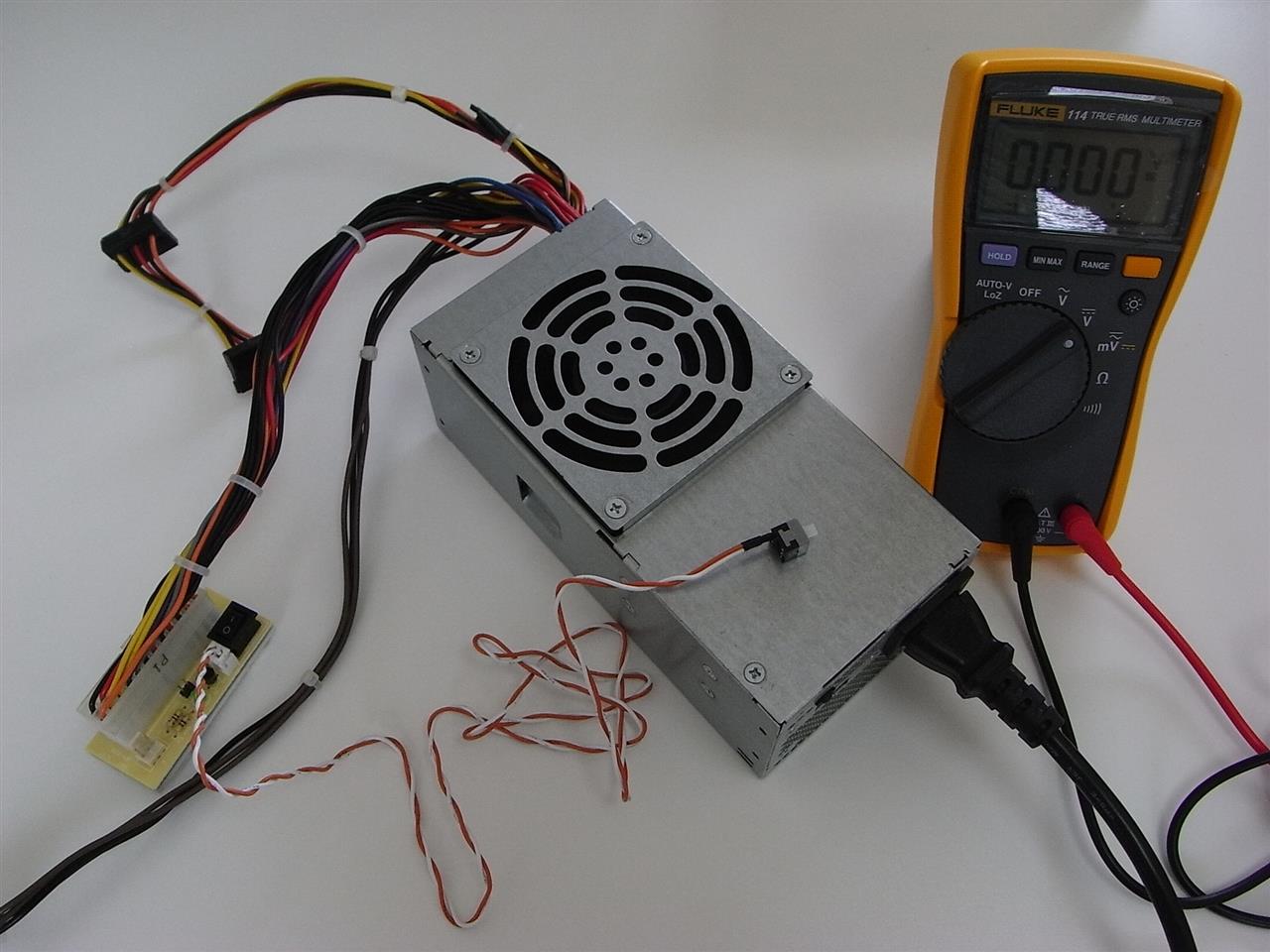

テストは、ATX電源検証ボードを使用。





ファンが回転し、各電圧もOK。









コンデンサの部品代は 620円でした。
