DVI-D分岐ケーブルの作成

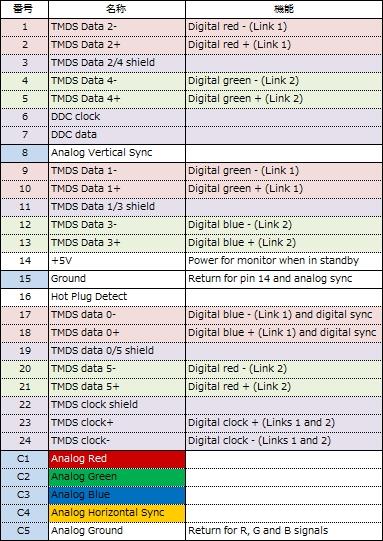

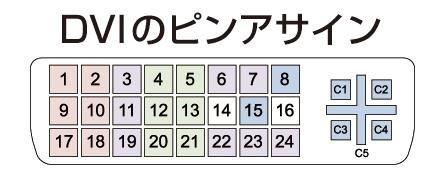

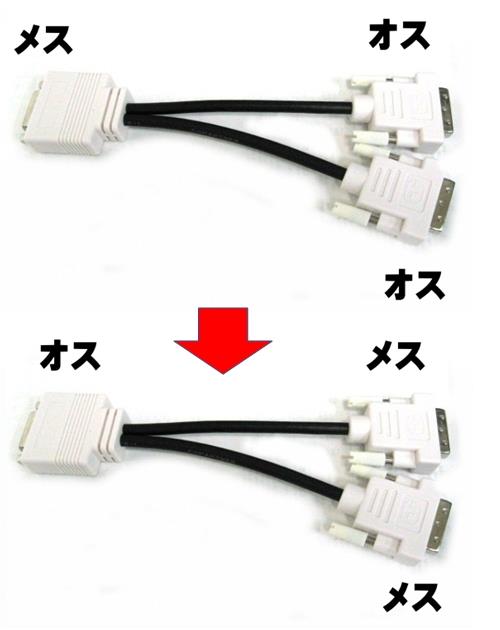

DVI-D分岐ケーブルで オス←→メス・メスが無かったので作成しました。

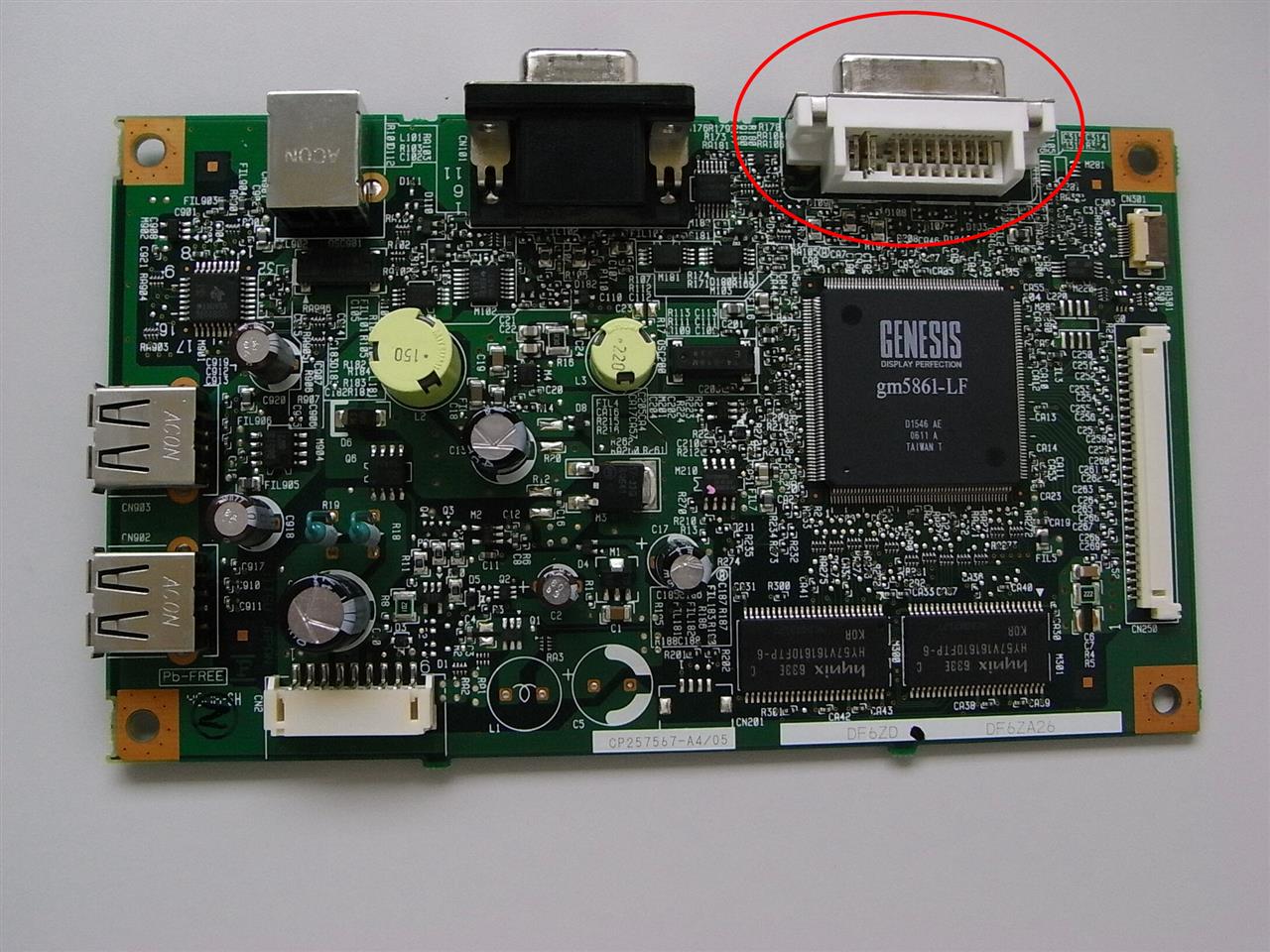

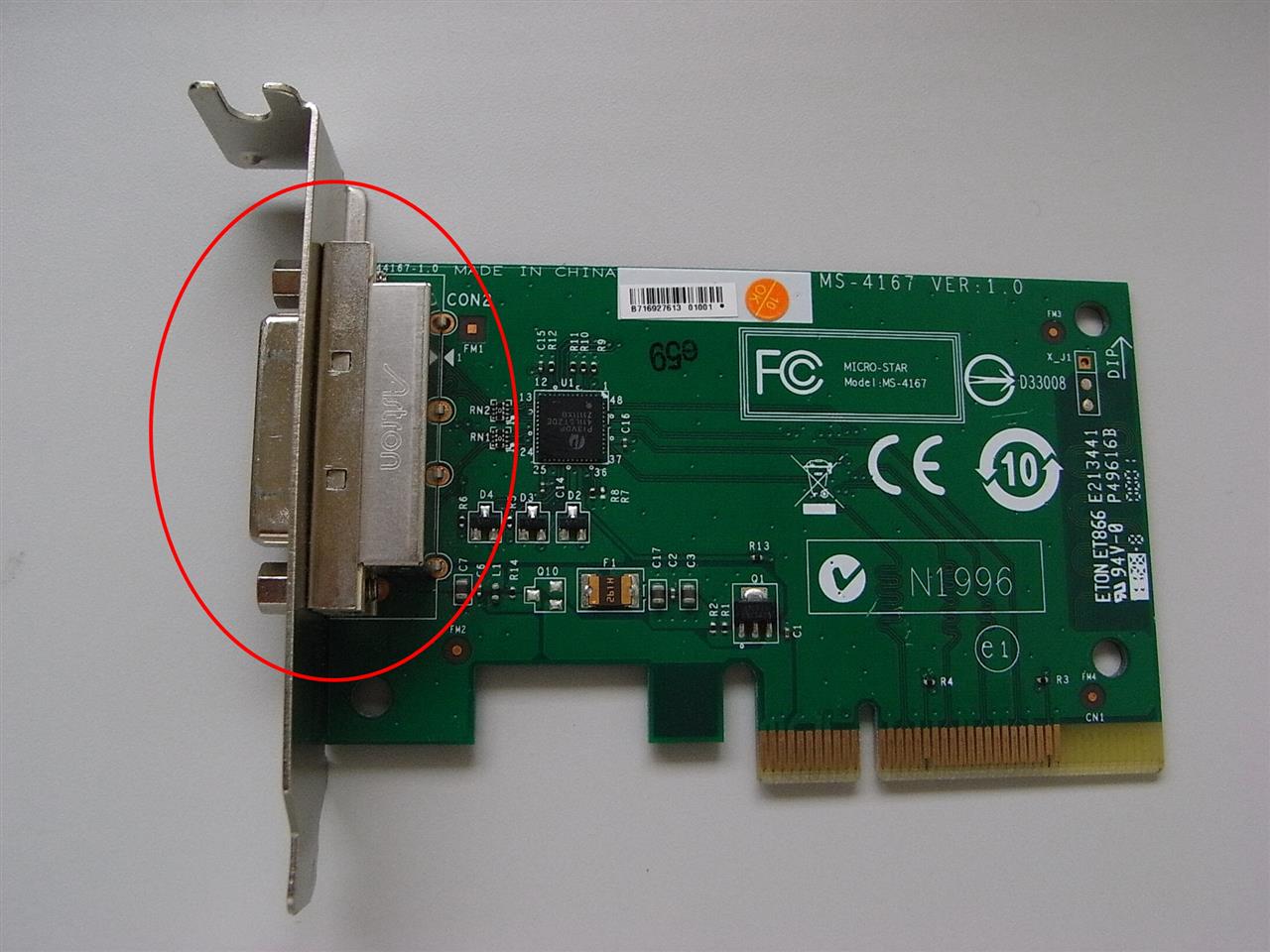

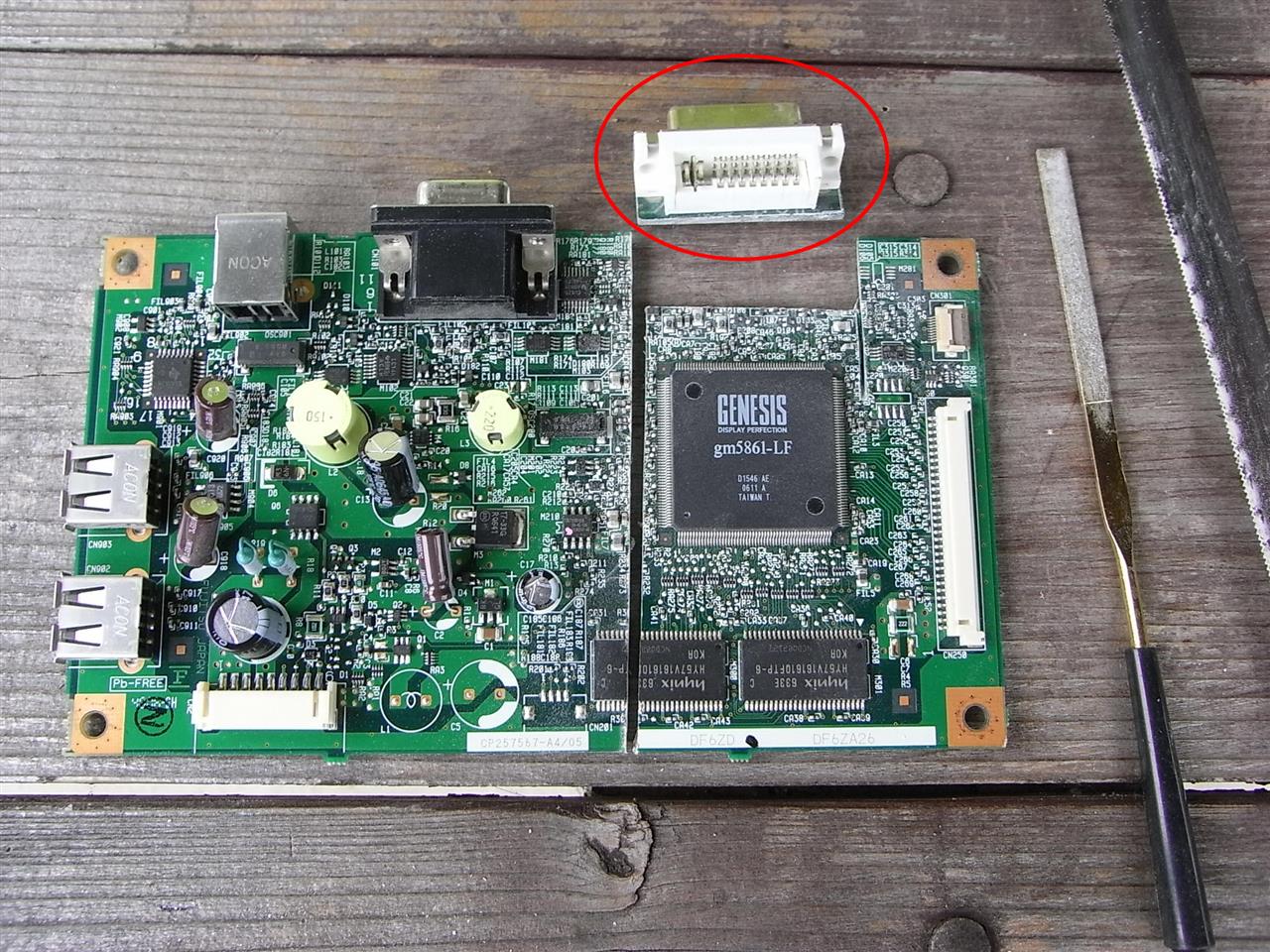

部品取り用の基板





コネクタは、基板から外さず安易に金鋸でカットします。

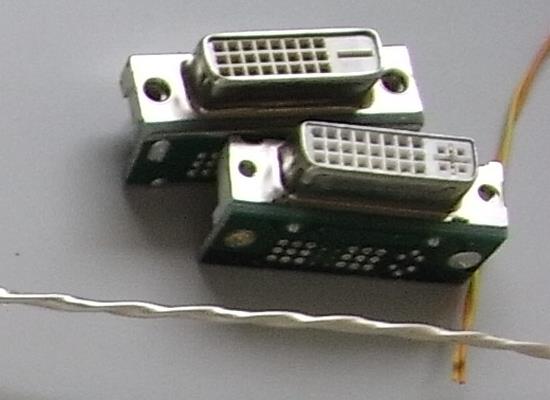

DVI-D と DVI-Iのコネクタ2個

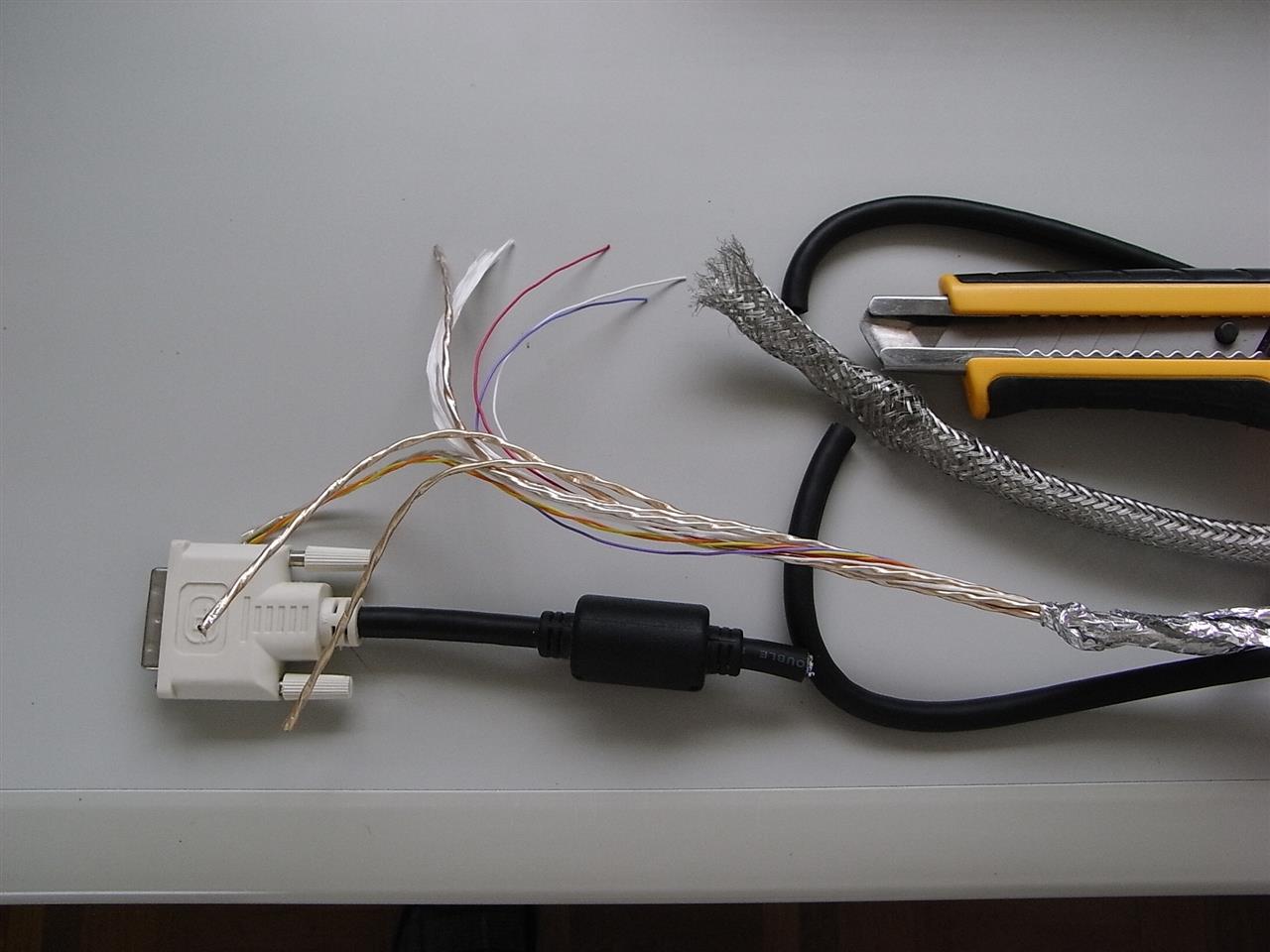

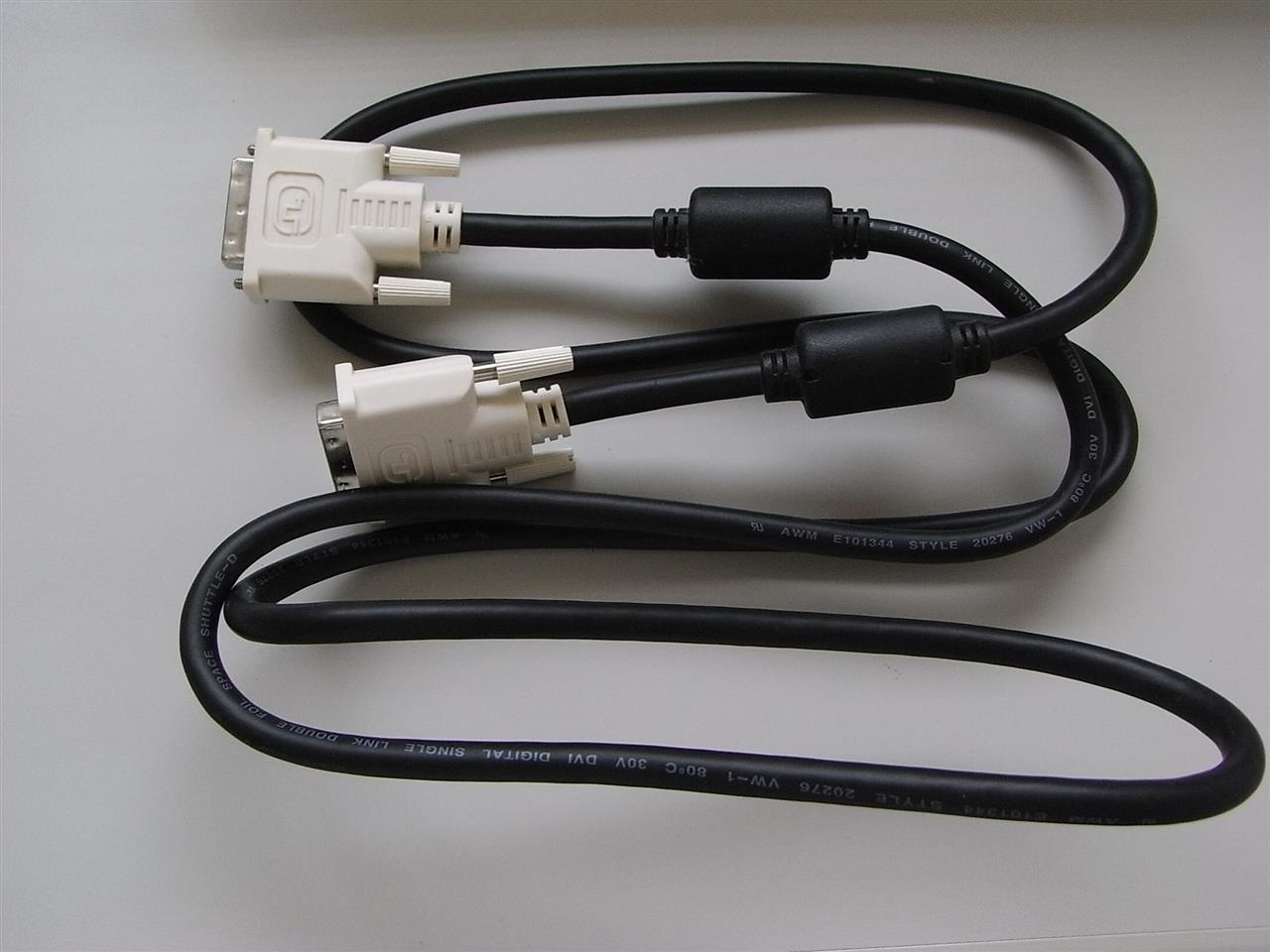

DVD-Dケーブルをカットし、COMMON用オス・ケーブルにします。

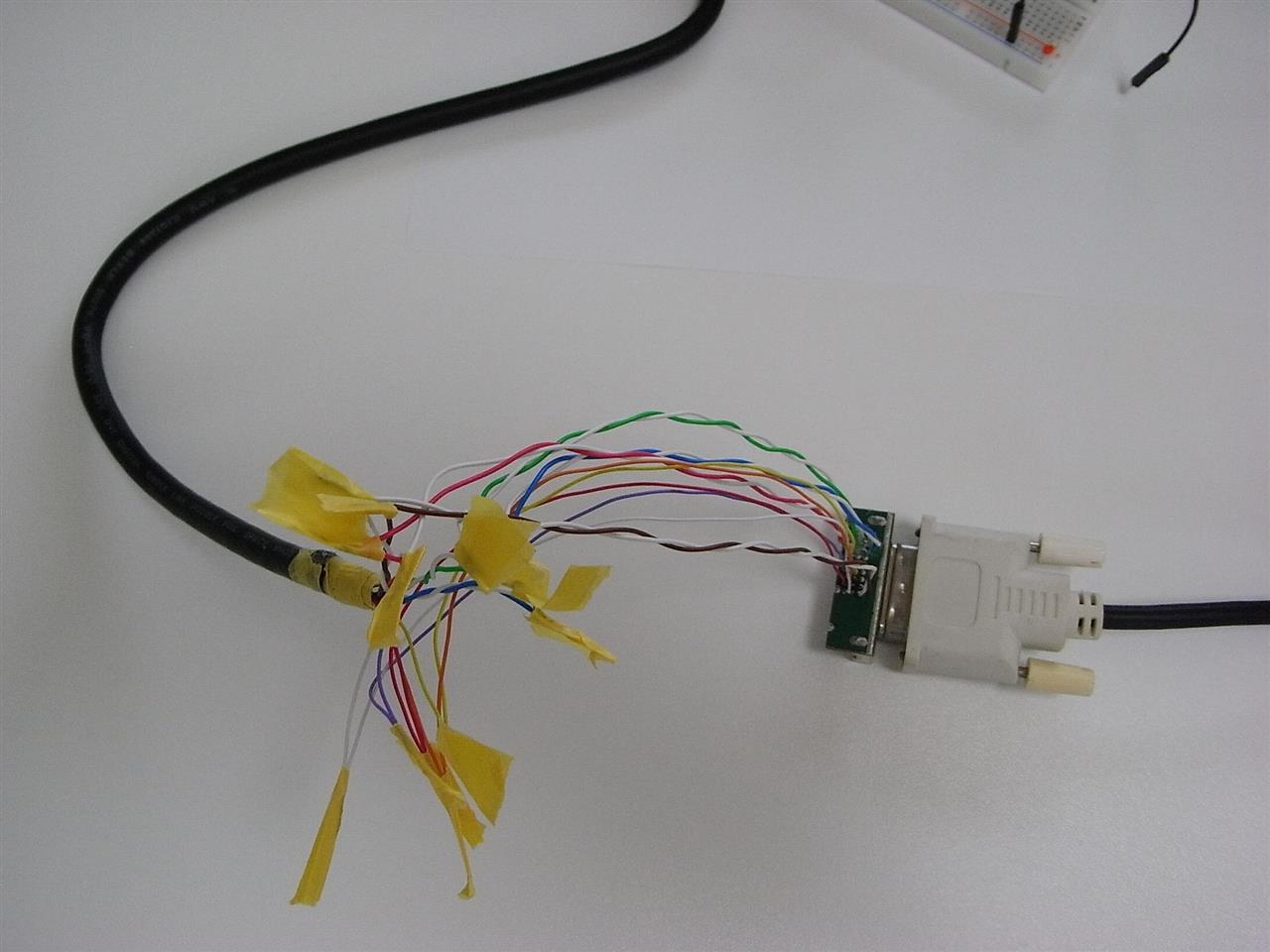

ケーブル内の様子









コネクタの動作確認

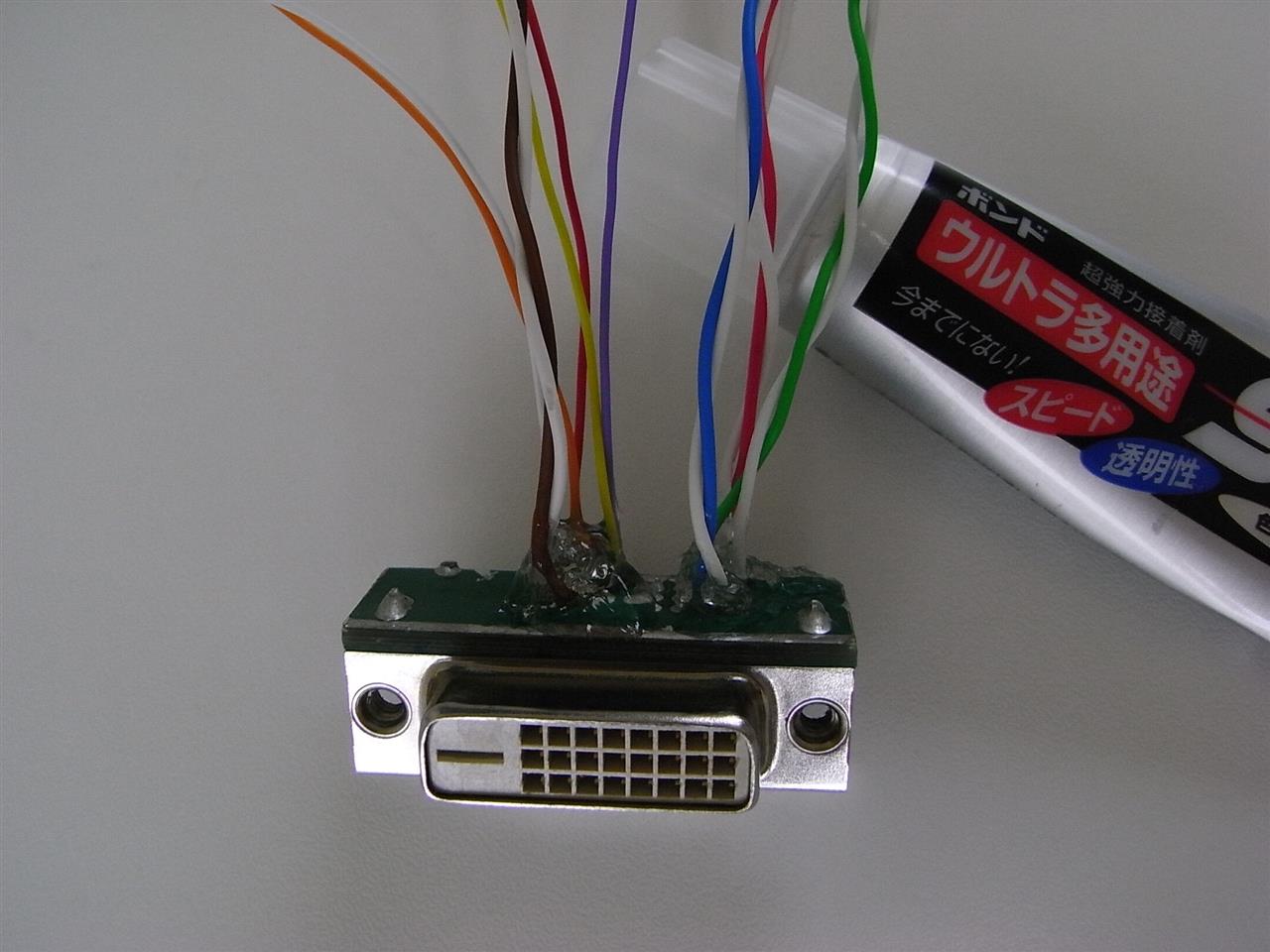

接触・脱落しないようボンド留め

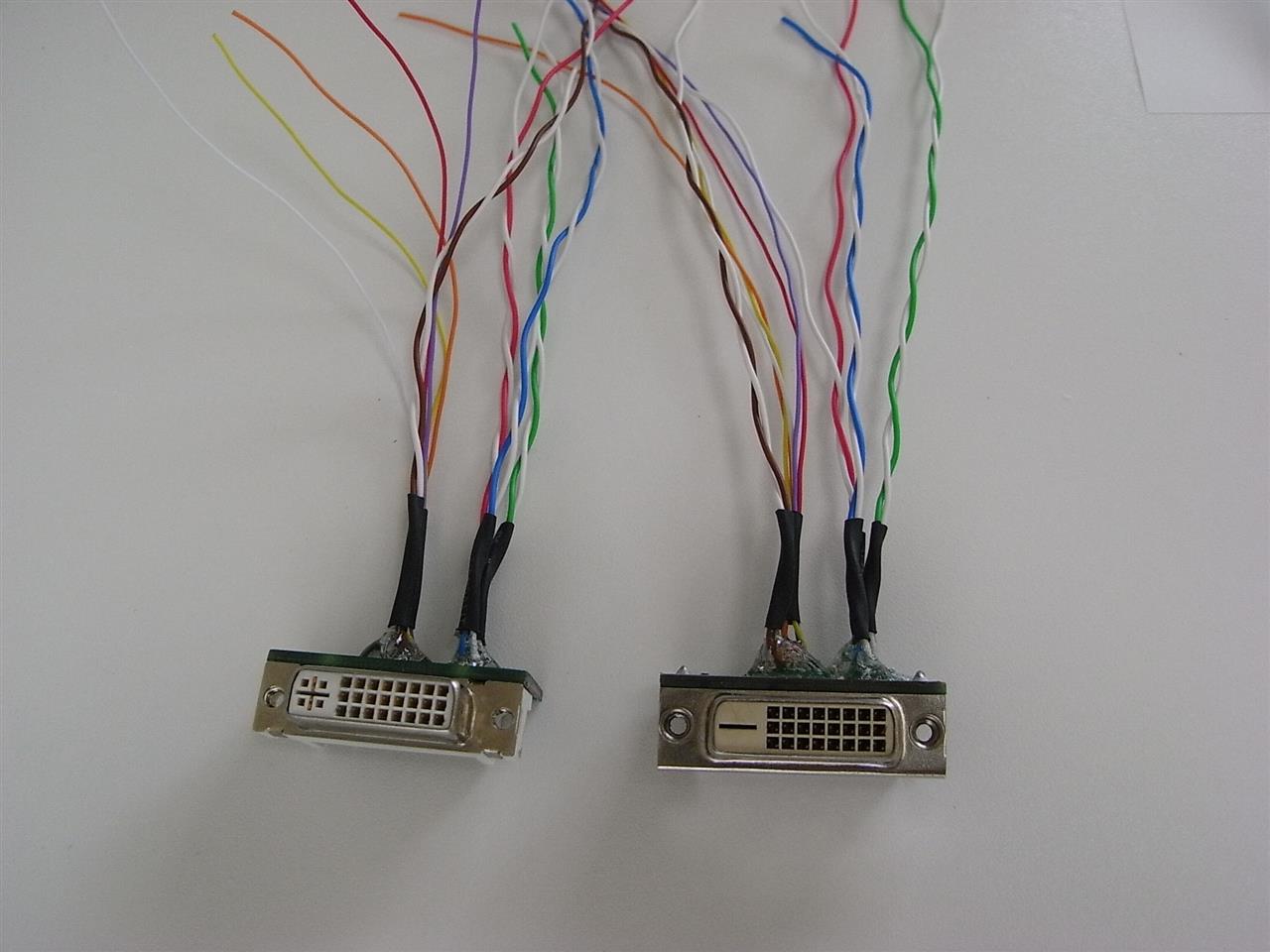

DVI-D メス・コネクタ2個

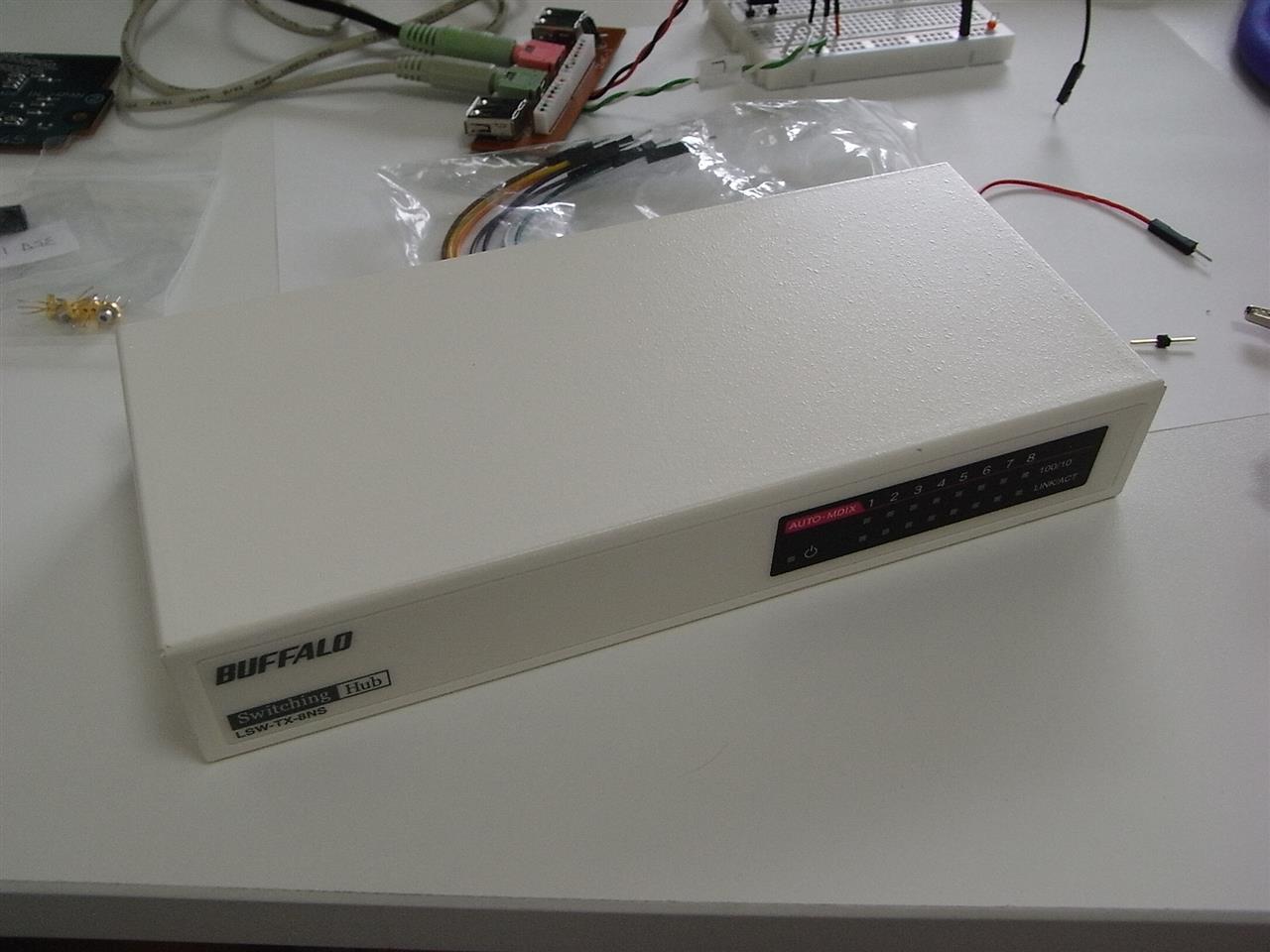

ケーブル接続用の箱は、古いハブを利用

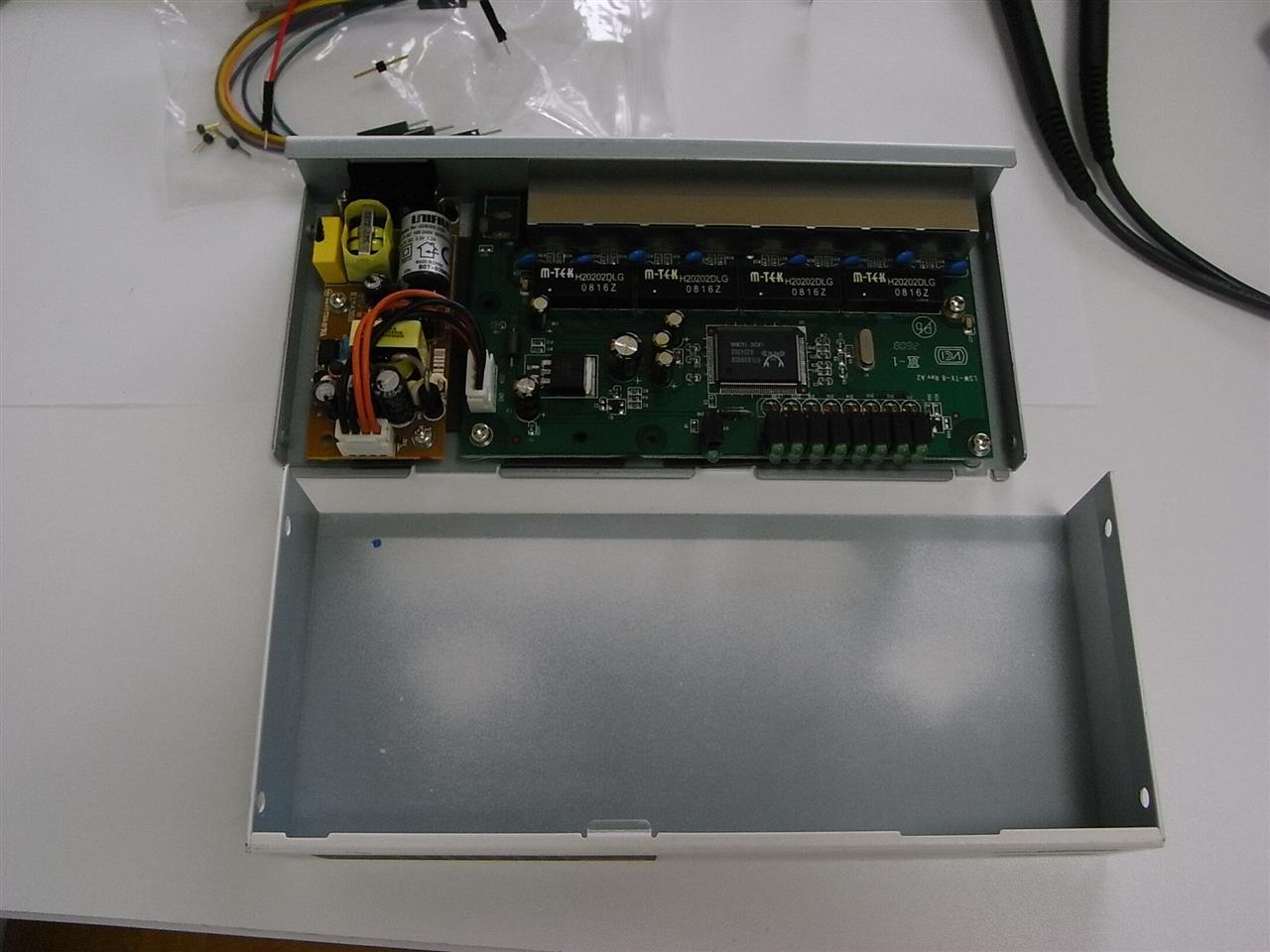

基板は外し、ケースのみ利用
(基板は捨てずに、 電源とLEDは再利用 )

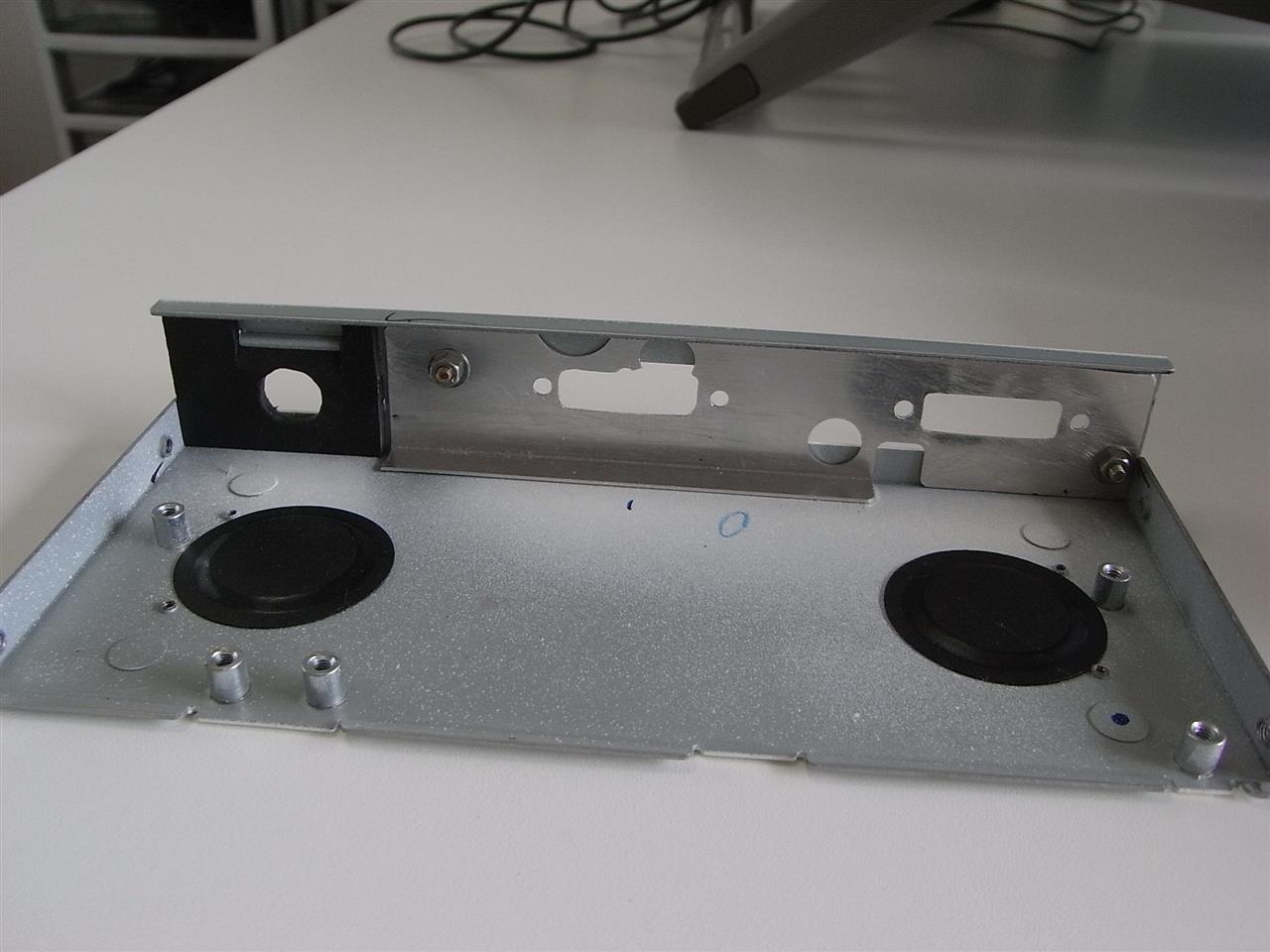

コネクタ部は、余っているアルミ部品を利用

穴の部分をなるべく避けて・・・

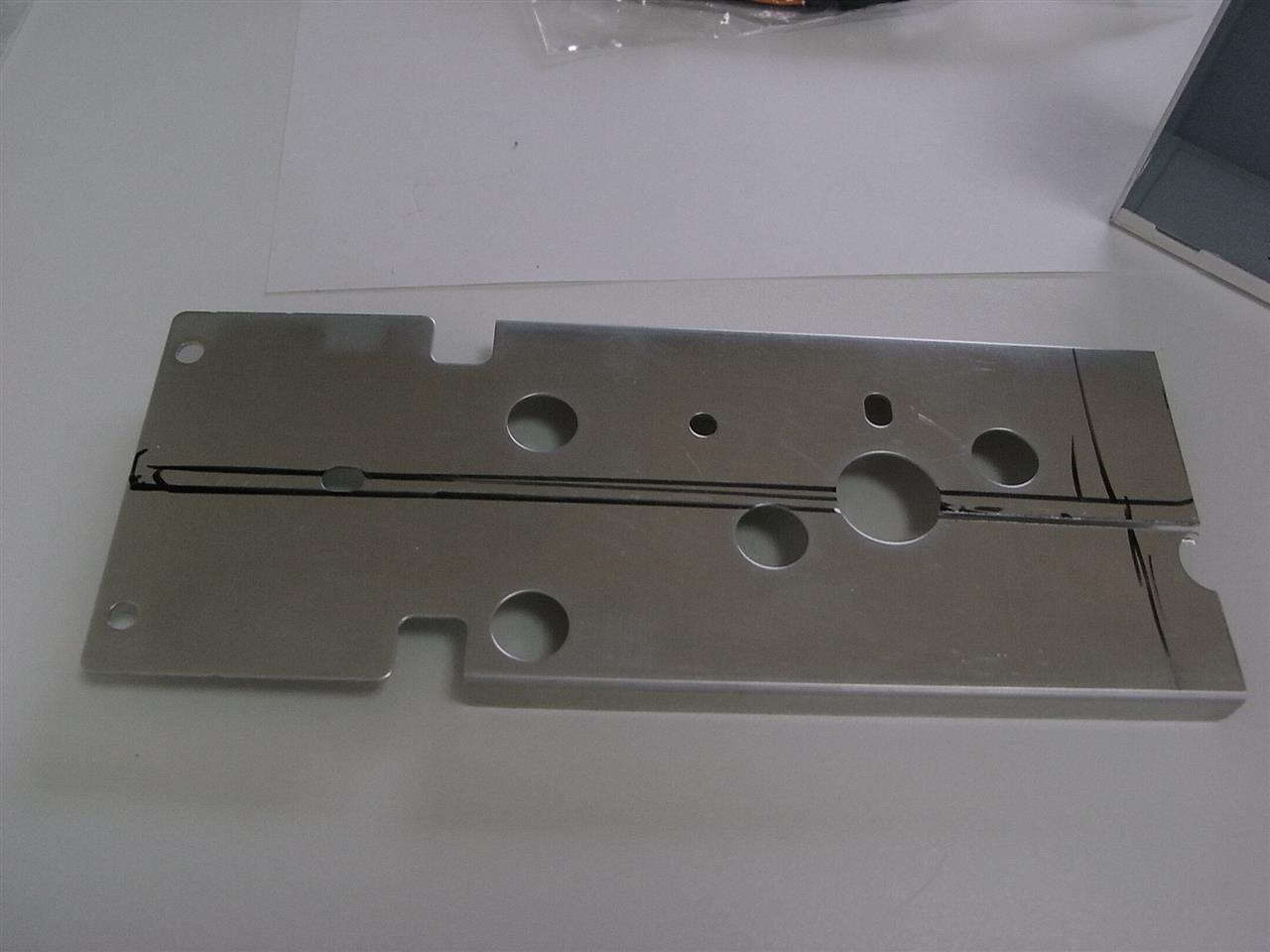

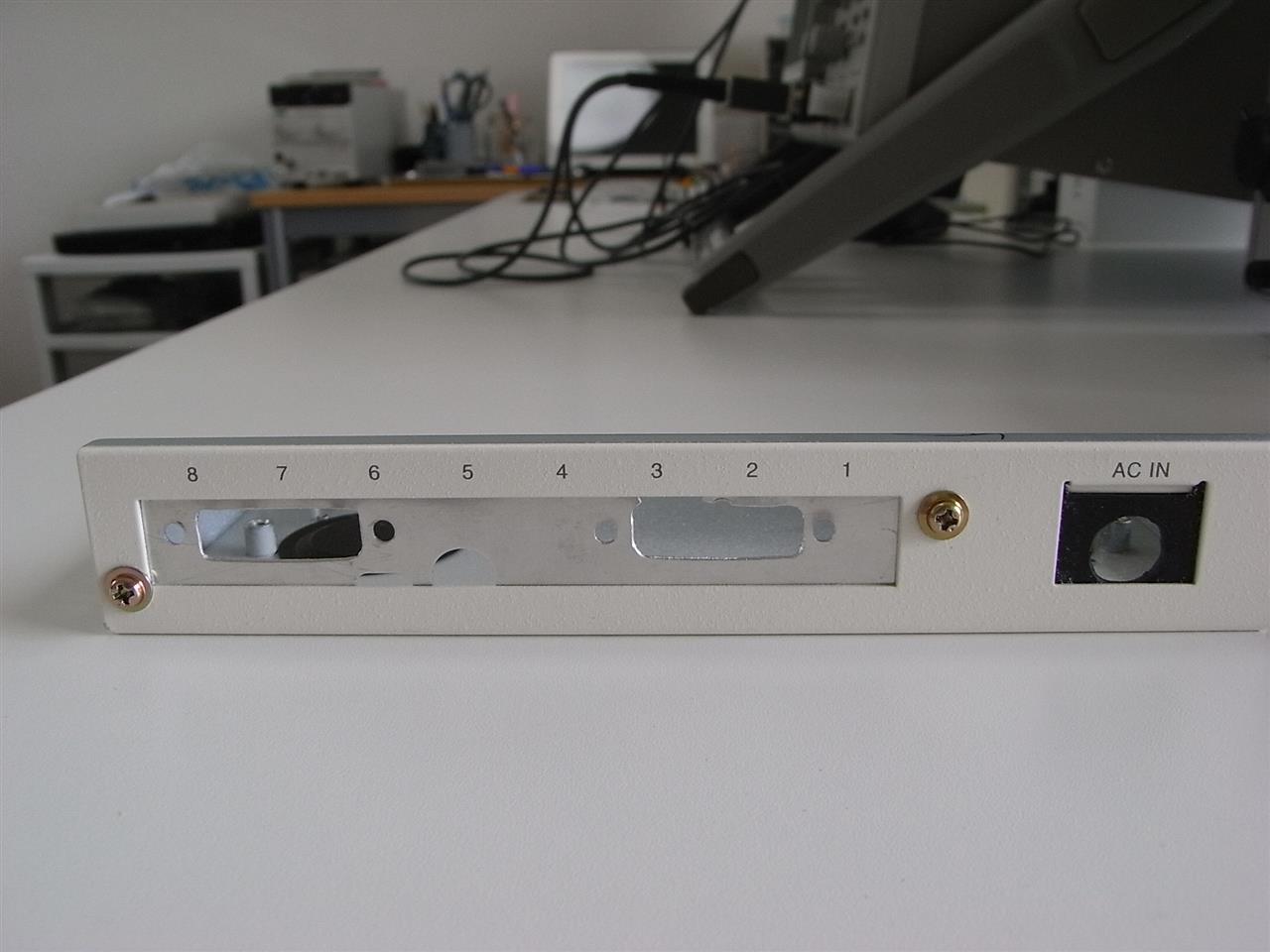

コネクタ部を穴あけ加工します。

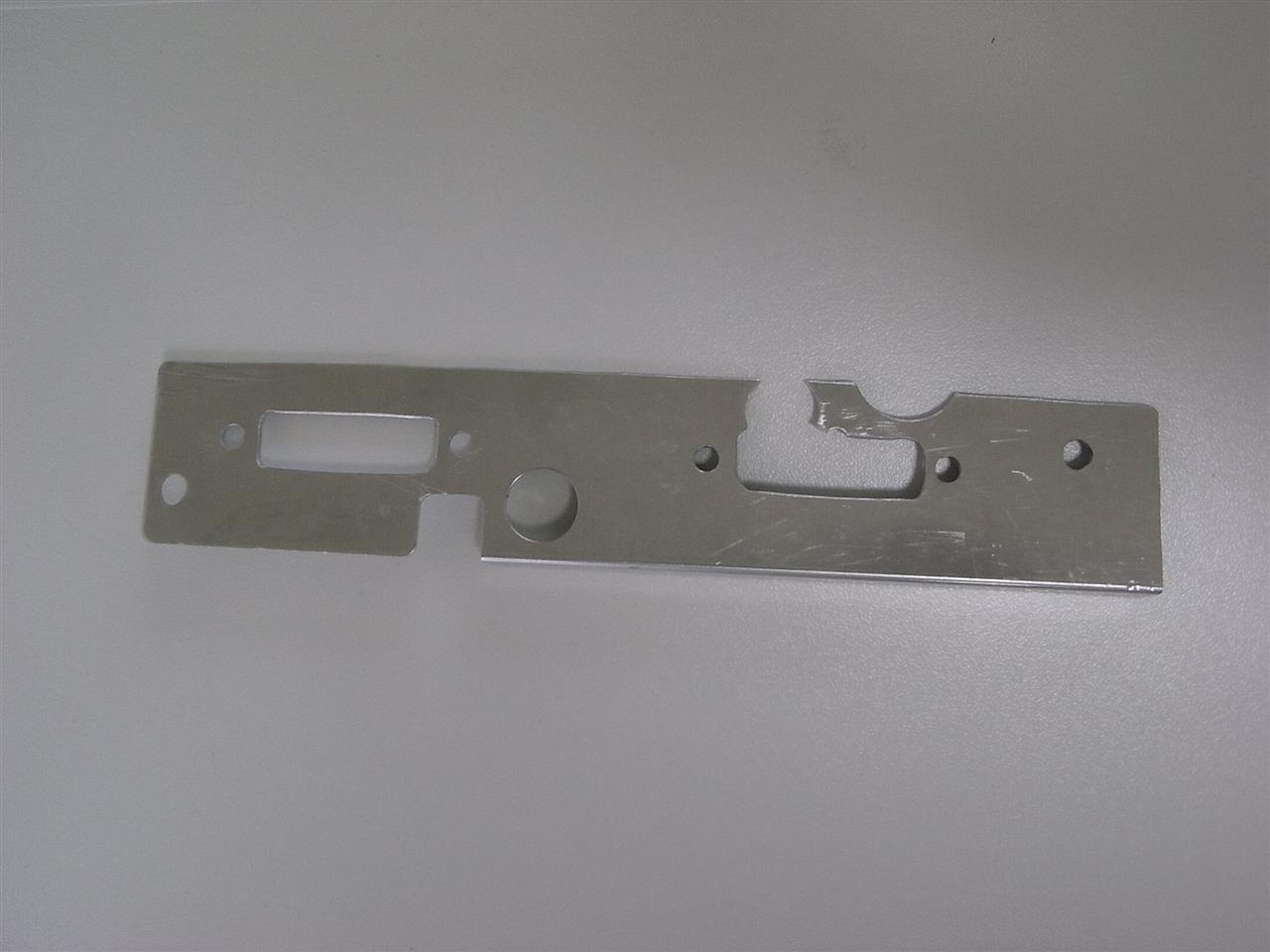

ACコネクタは取り外し、黒プラ板に穴あけ加工





見た目は良くない。

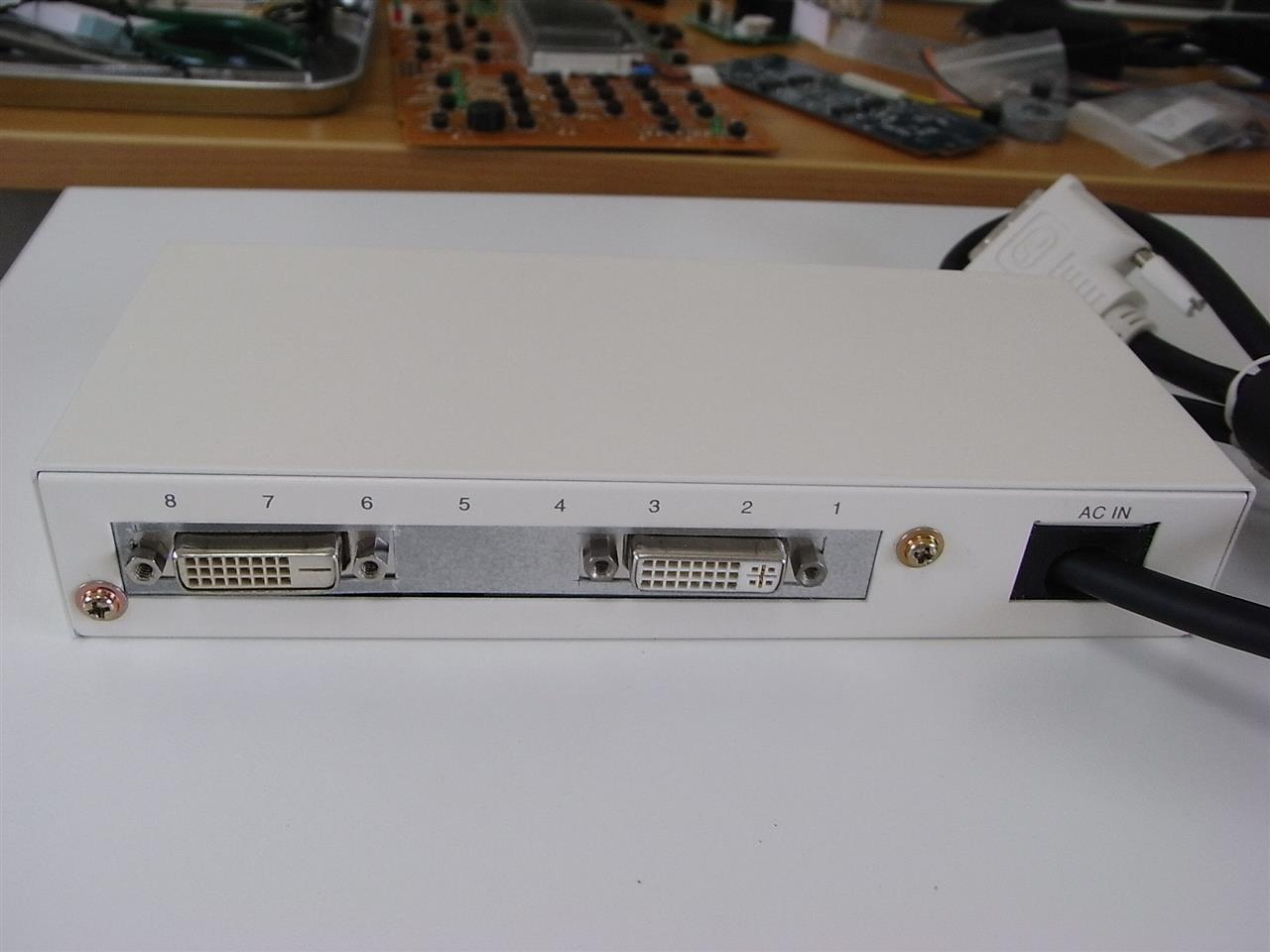

仮組し、確認

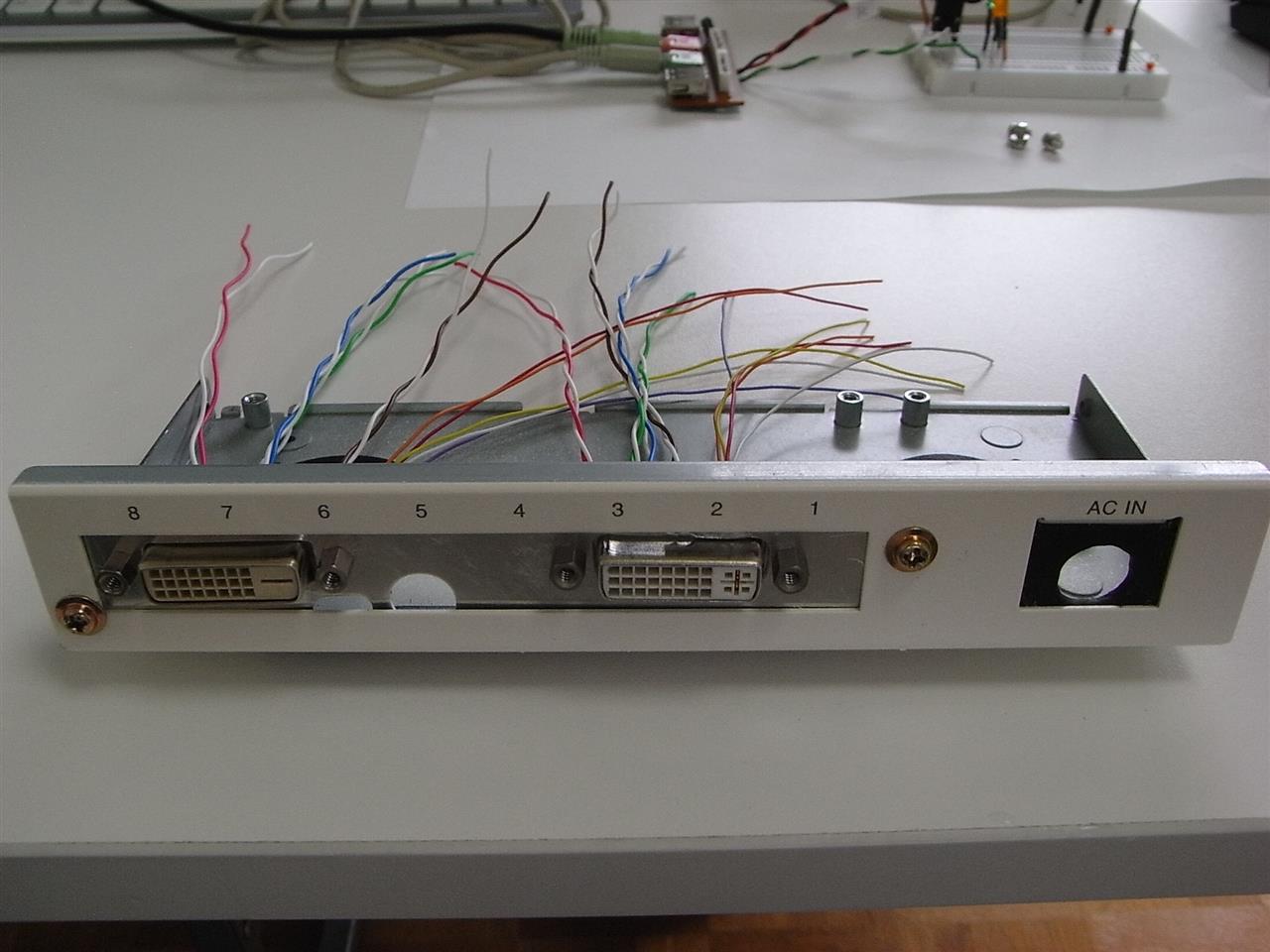

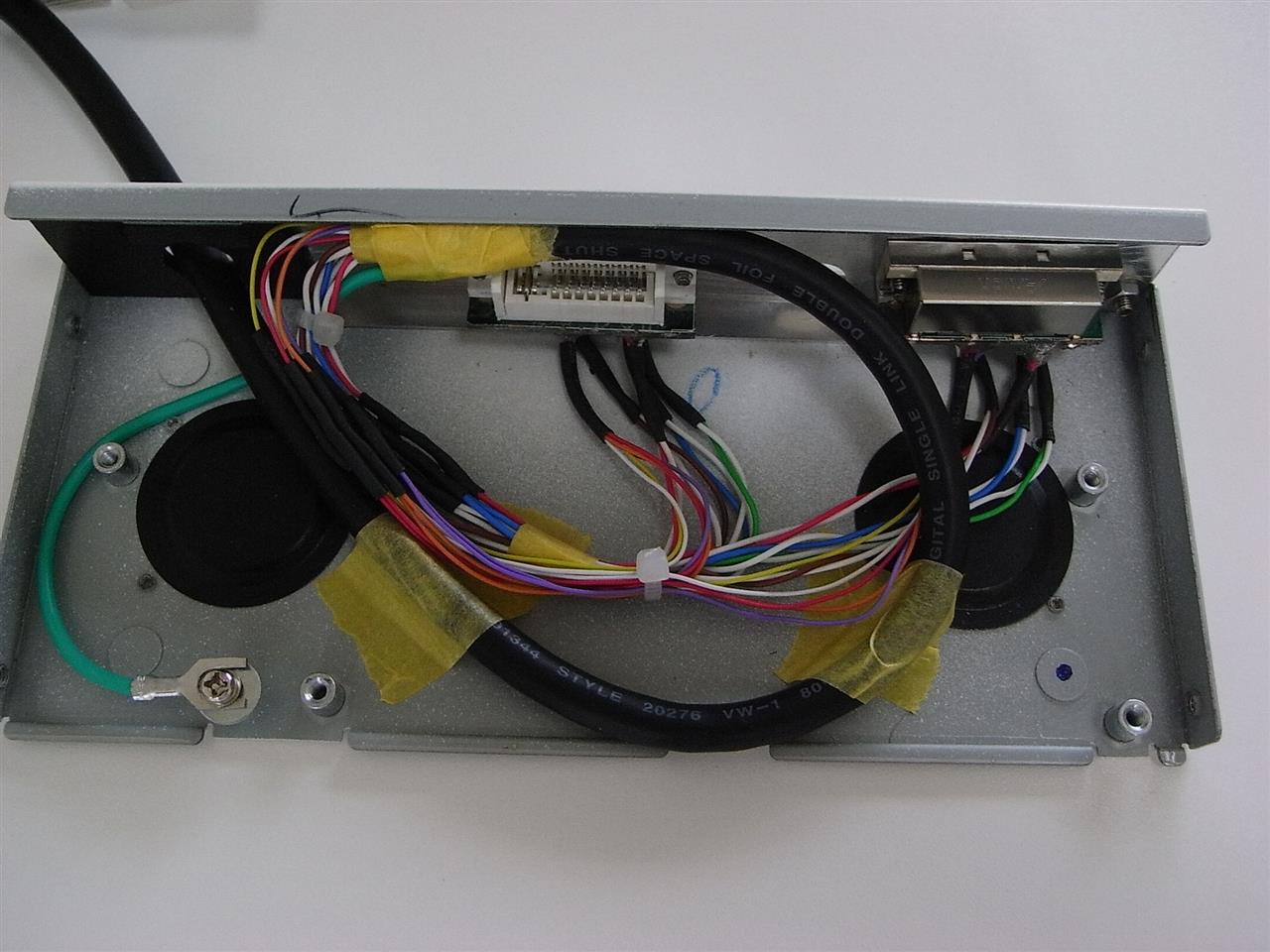

配線後、コードが外れないよう固定します。

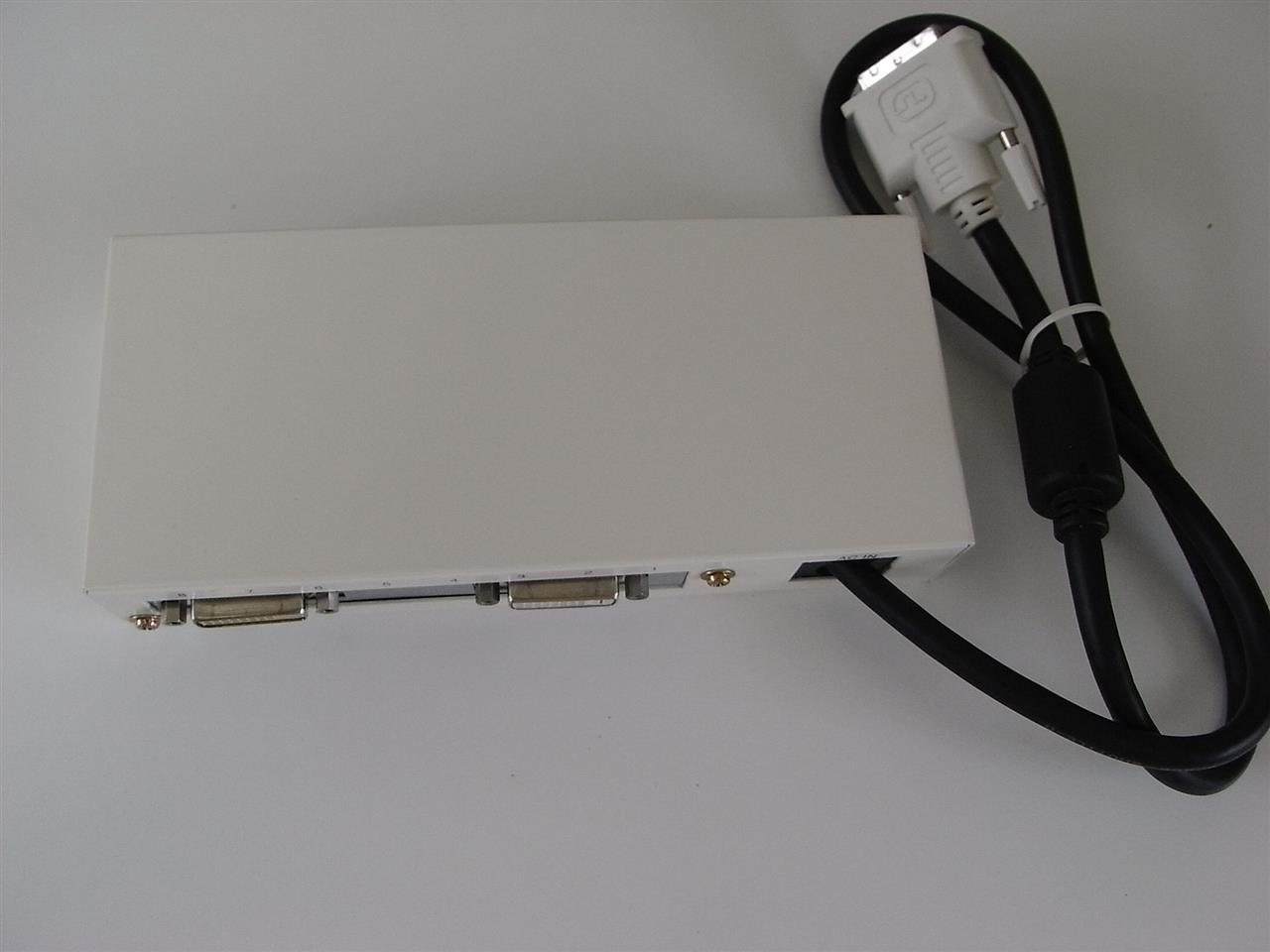

薄いプラスチック板に、シルバー塗装のカバーを貼りました。
