8インチフロッピー　CRIMSON Systems

8インチフロッピー　　　S/36,S/38,AS/400

メインフレーム全盛時、小容量データの保管・移動用として
フロッピーが開発されました。

1971年IBMが開発し、「フレキシブル・ディスケット」・「ディスケット」（IBMの登録商標）で、一般には「フロッピーディスク」で、呼ばれました。

その後、5インチ、3.5インチとだんだん小さくなりました。

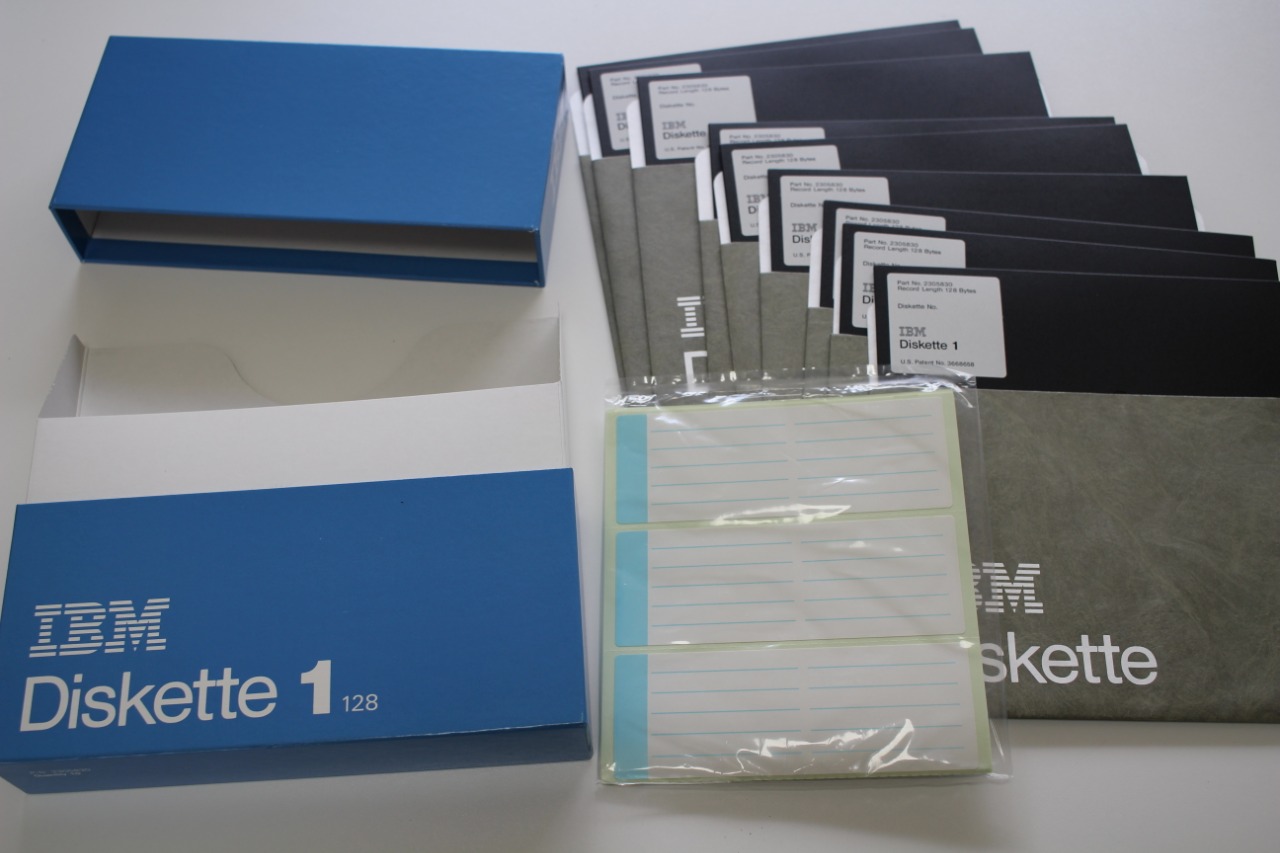

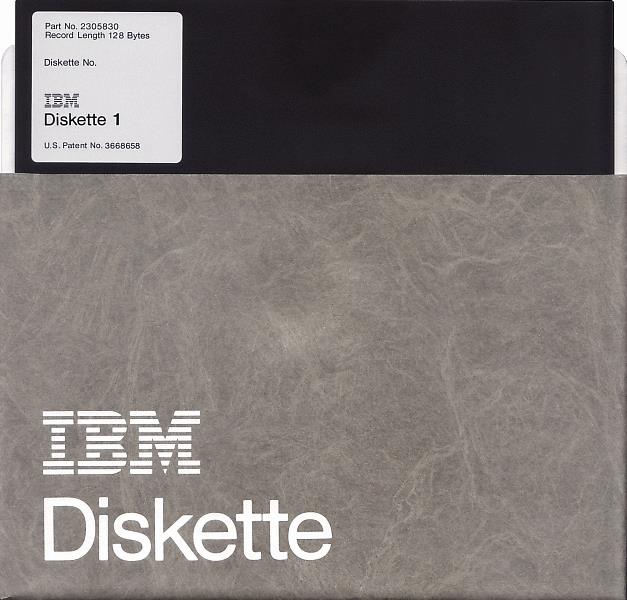

IBM Diskette 1 　128Byte/SECTOR

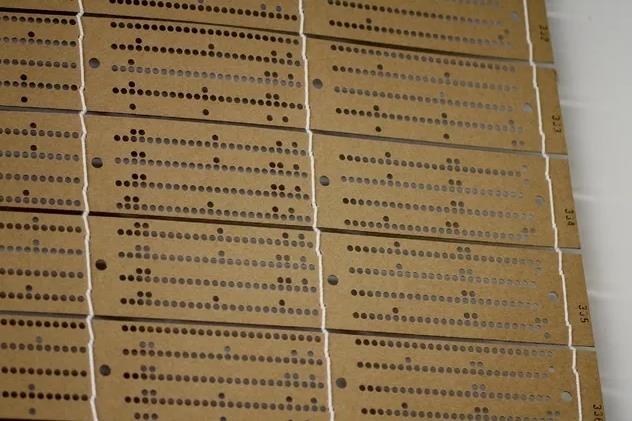

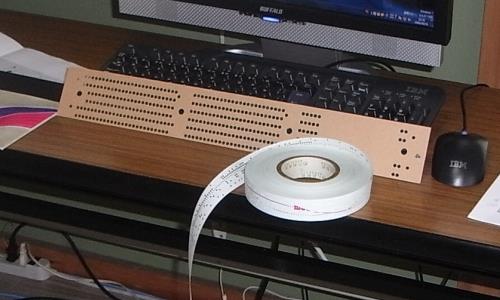

1972年 IBM3740に IBM 33FD Diskette が登場　（データエントリーに於いてパンチカードにかわる記録媒体用）

FDは、1S: Single Sided・Single Density (片面・単密度)

１箱に 10枚入っています。

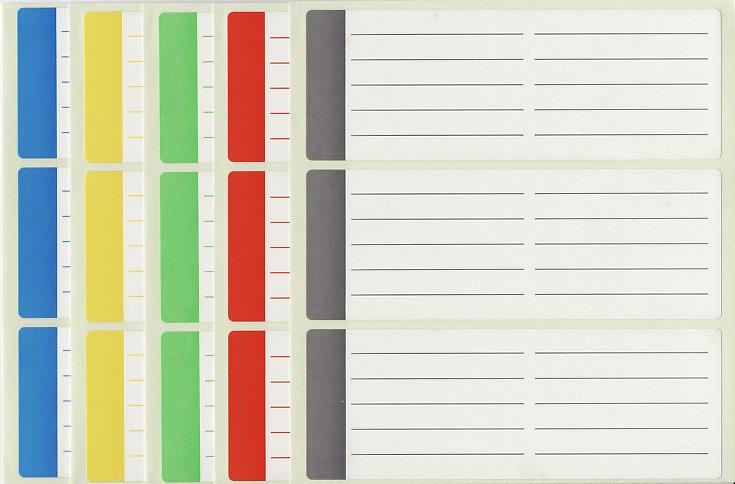

大きなラベル

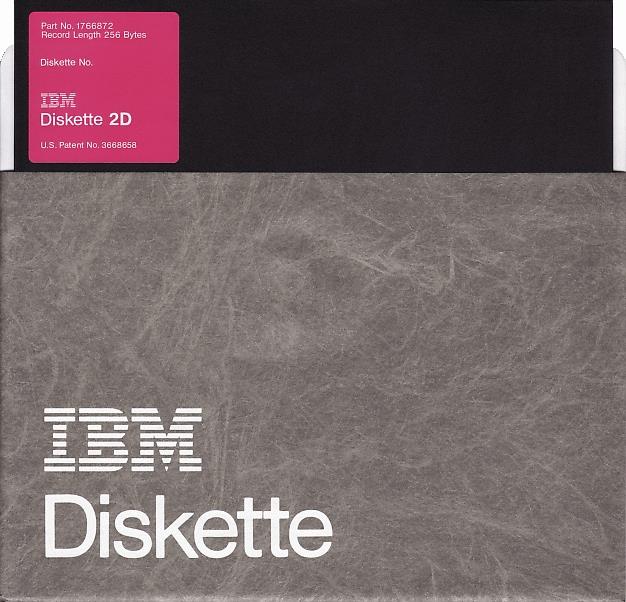

IBM Diskette 2D　 256 Byte/SECTOR

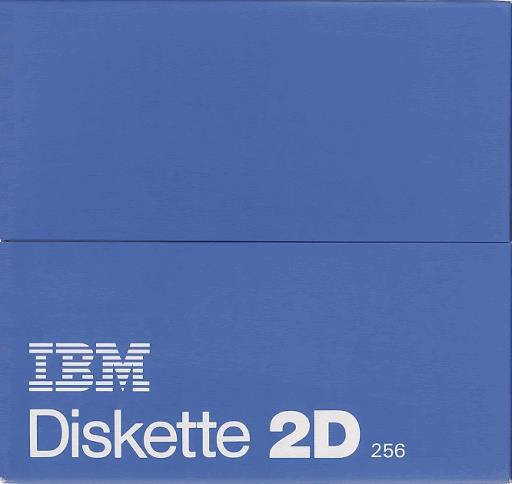

IBM Diskette 2Dの箱

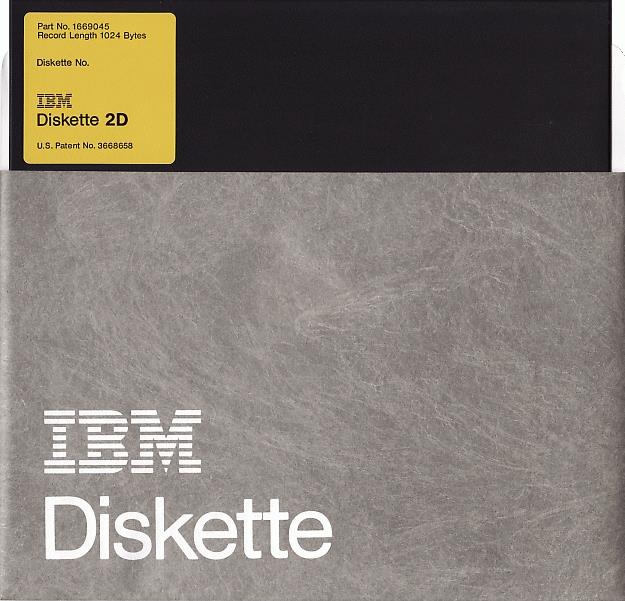

IBM Diskette 2D　 1024 Byte/SECTOR

フロッピーのフォーマットは
IBMの仕様「IBMフォーマット」が標準でしたが、
その後 CP/M, OS-9, MS-DOSとそれぞれ独自のフォーマットが出てきました。

【　フロッピーの種類　】

1S 　片面単密度　　　　　　　約 70kB
1D　片面倍密度　　　　　　　約 140kB - 160kB
1DD 片面倍密度倍トラック　　約 280KB - 320KB
2D　両面倍密度　　　　　　　約 320kB - 360kB
2DD 両面倍密度倍トラック　　約　640kB - 720kB
2HD 両面高密度　　　　　　　約1MB - 1.2MB
2HC 両面高密度　　　　　　　1.21MB IBM PC/AT互換機
2ED 両面超高密度倍トラック　未フォーマット時 4.0MB

ＩＢＭ標準フォーマット FDトラック情報一覧 (FD2-256)

TRK 0 表 1～5SEC ---> 未使用
TRK 0 表 5SEC ---> エラーマップ
TRK 0 表 6SEC ---> 未使用

TRK 0 表 7SEC ---> ボリュームラベル
　　　　ラベルＩＤ　　　　(1-4)：　　VOL1
　　　　ボリュームＩＤ　　(5-10)：　　xxxxxx
　　　インジケータ　　　(72)：　　　M
　　　　コード長　　　　　(76)：　　　1
　　　　ラベルバージョン(80)：　　　W

TRK 0 表 8SEC ---> ヘッダーラベル
　　　　ラベル識別　　 (1-4)：　　HDR1
　　　　拡張ラベル標識(5)：　　　　M
　　　　データセット名　(6-13)：　　xxxxxxxx
　　　　ブロック長　　　 (23-27)：　256
　　　　ＢＯＥ　　　　　　 (29-33)：　01001
　　　　ＥＯＥ　　　　　　 (35-39)：　74126
　　　　ＥＯＤ　　　　　　 (75-79)：　データによる

TRK 0 表 9～26SEC ---> データセットラベル
TRK 0 裏 1～26SEC ---> データセットラベル

TRK 1 ～ 74 ---> データ領域
TRK 75 ～76 ---> 代替トラック

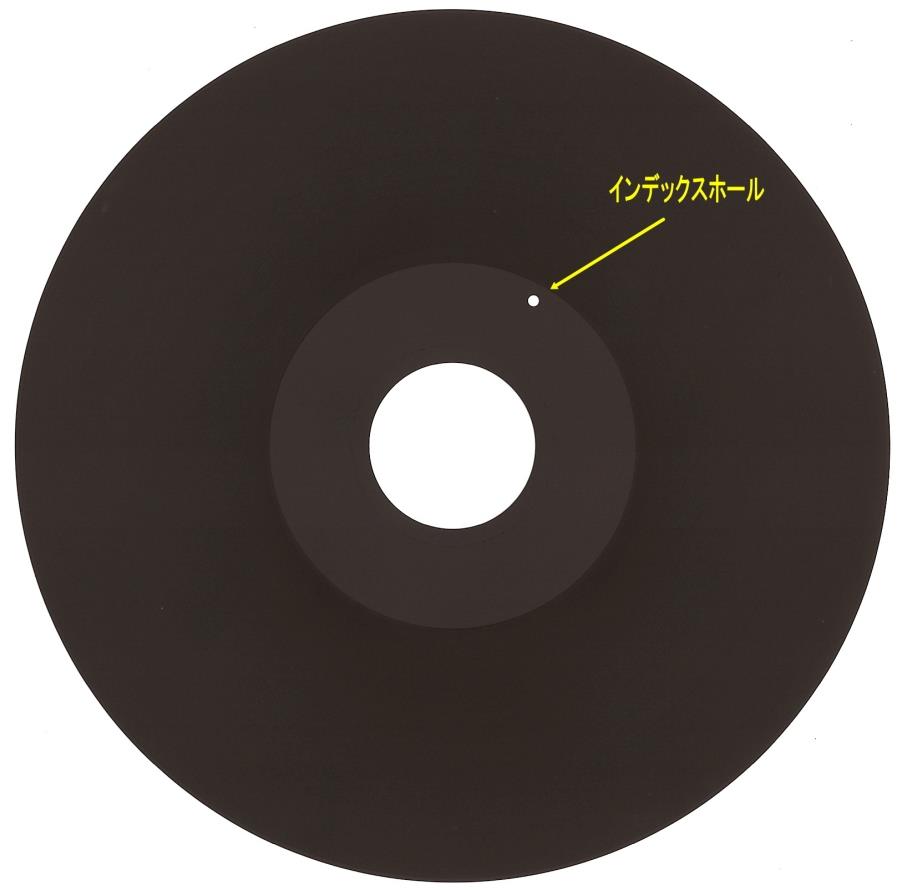

インデックスホール: 　この穴を目印にしてセクタの開始位置を検出する仕組み

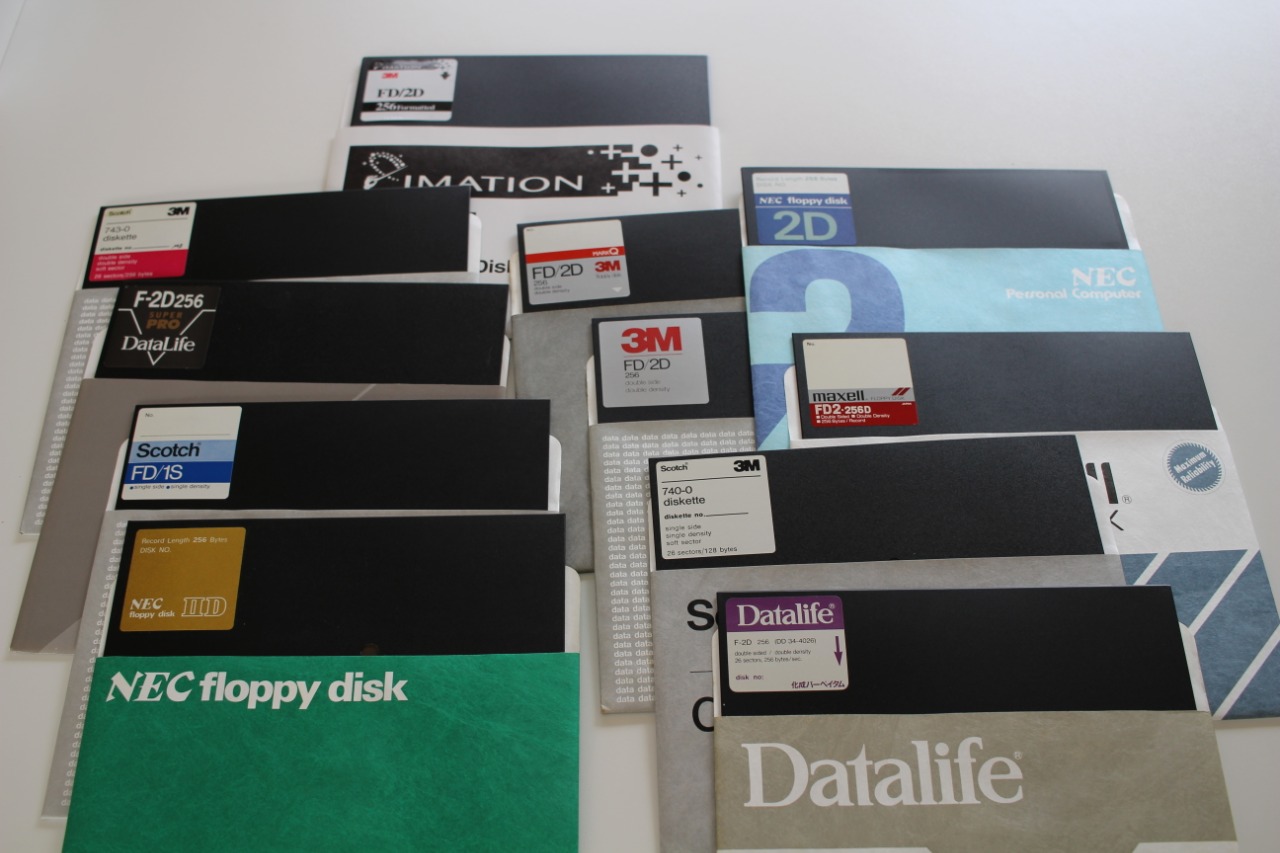

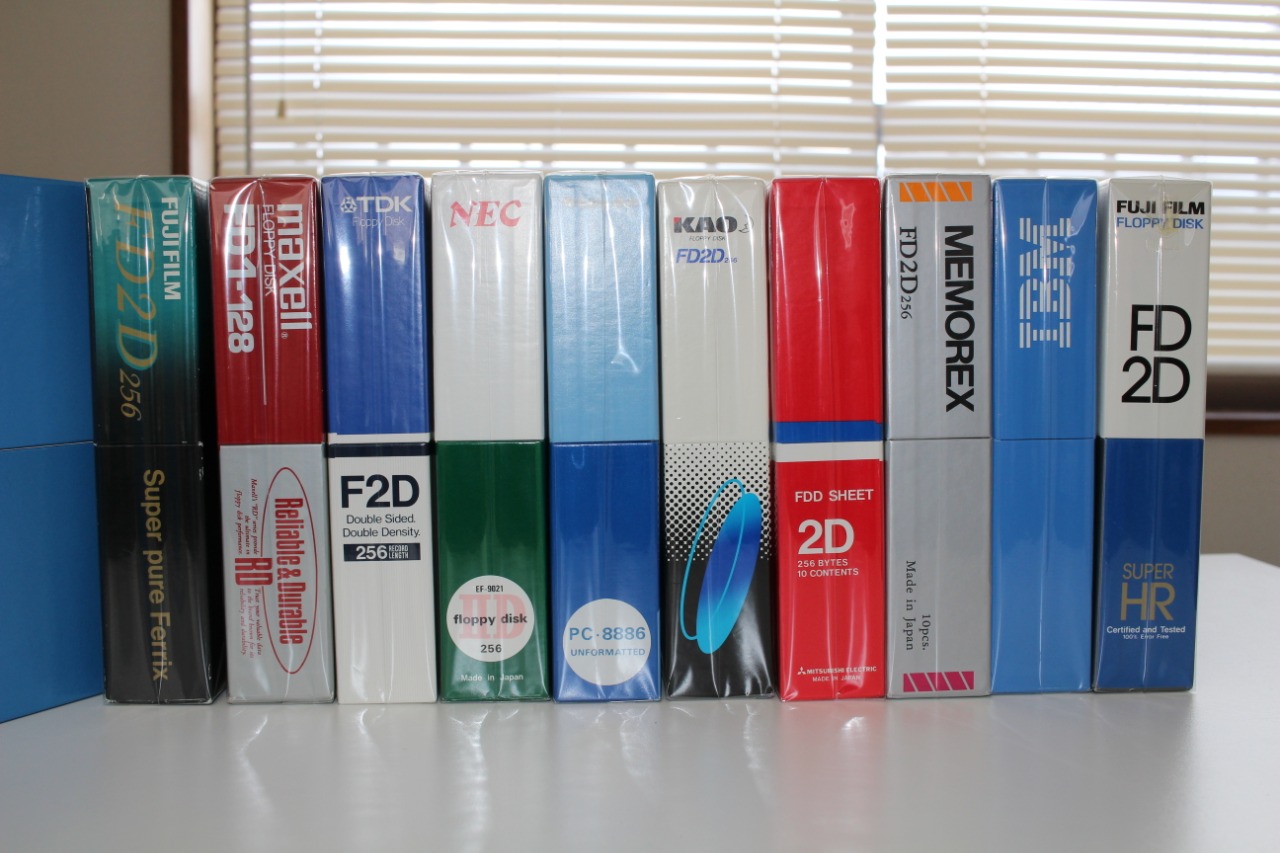

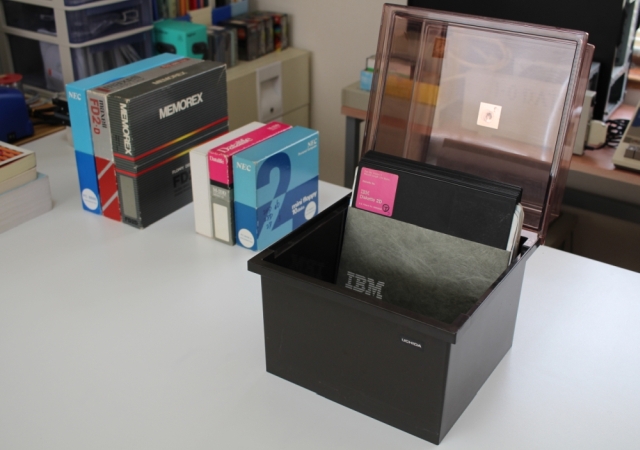

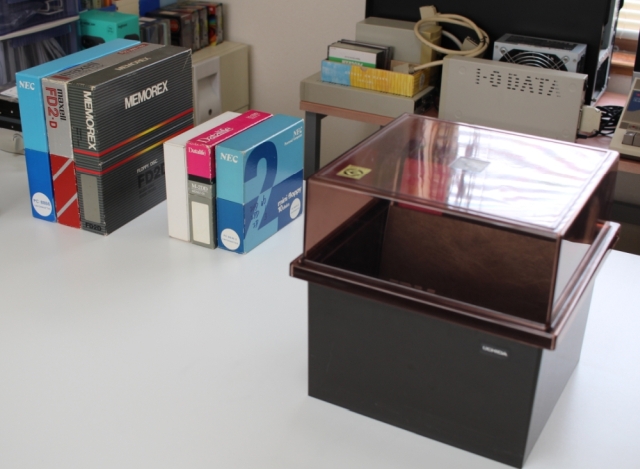

コレクションの８インチフロッピーをいくつか・・・ (未使用)

エンベロープも様々

3.5インチフロッピーとの比較　　8インチは約20cm

小型機 IBM S/36, S/38, AS/400 で、プログラム・データの保管・移動は８インチＦＤでした。

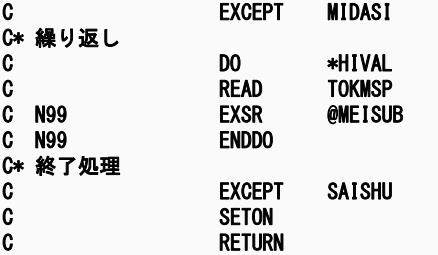

S/38, AS/400では、RPG Ⅲでプログラムを作成し
インターネットの無い時代なのでＦＤを持参して客先へ出向きます。

ＲＰＧ　・・・　名称から、ゲームを連想するかもしれませんが
　エンドユーザー向けの簡易言語です。　→　Report Program Generator

　サイクルの概念と標識の理解が必須です。
　（小規模オフィスに於けるコンピュータの主な活用は、報告書）
　しかし RPGⅢから　RDBを扱えるようになり本格的なプログラミングができました。

※CLプログラムは、簡単に作成できるため有効な手段です。

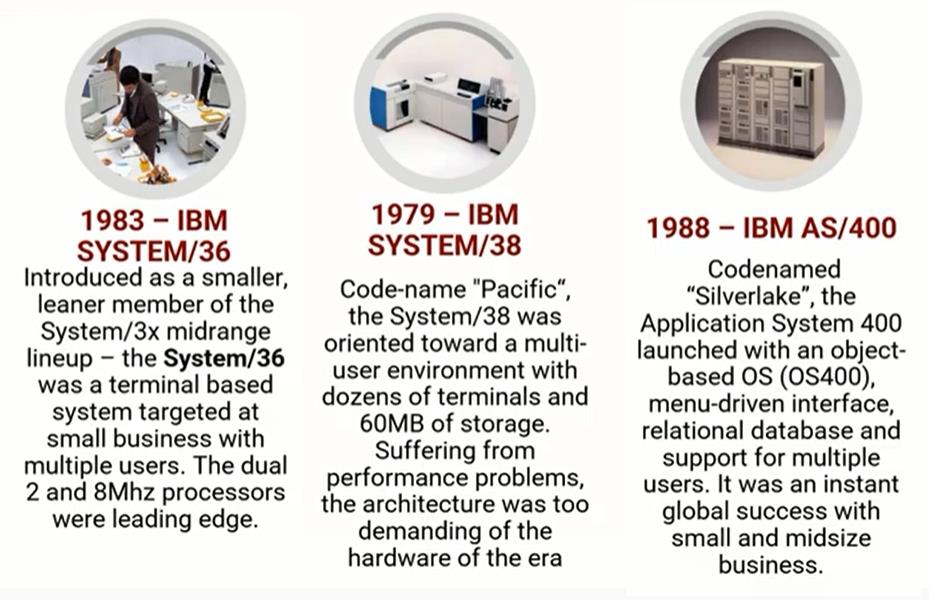

S/38は、ビジネス用の RDBMS:リレーショナルデータベースを初めて搭載したコンピュータ (1979年)

実装に於いて、物理ファイル・論理ファイルを定義します。
これらは、 DDS（Data Description Specifications）に従って記述

PF: 物理ファイル　　データが保存されているファイル
LF: 論理ファイル　　物理ファイルのデータの定義する

そして、
　物理ファイルを作成するのは CRTPF コマンド
　論理ファイルは CRTLF コマンドを使用します。

編集は SEU（エディター）を使用

その後、AS/400、IBMiへ継続しています。

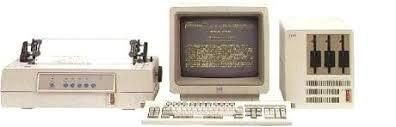

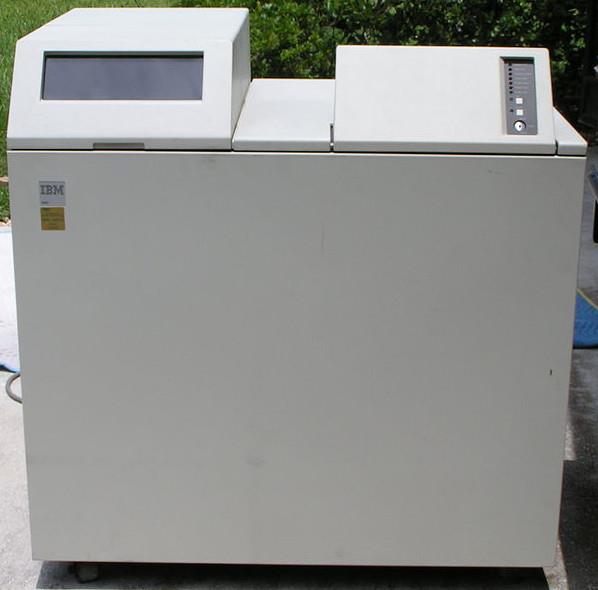

IBM S/36 ・・・大きな箱です。

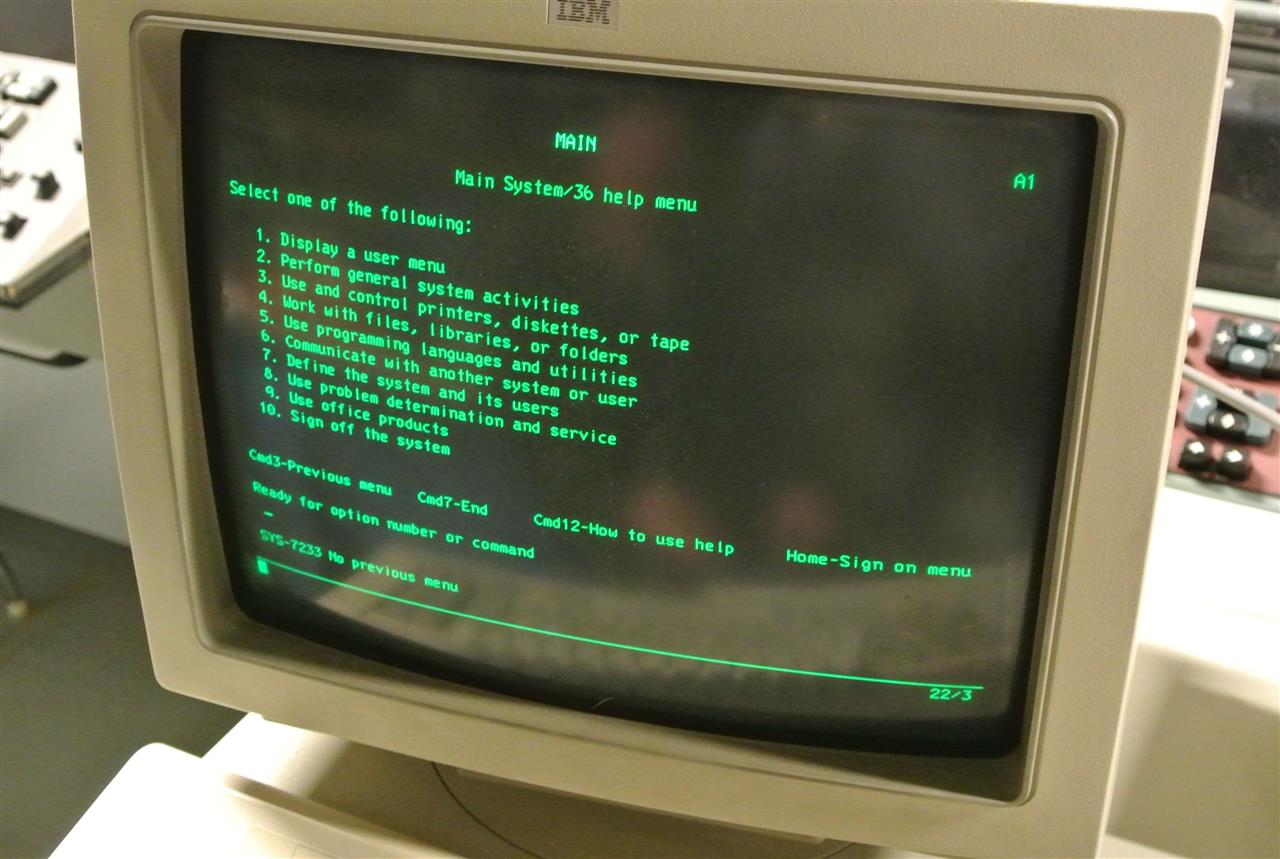

System/36 help menu

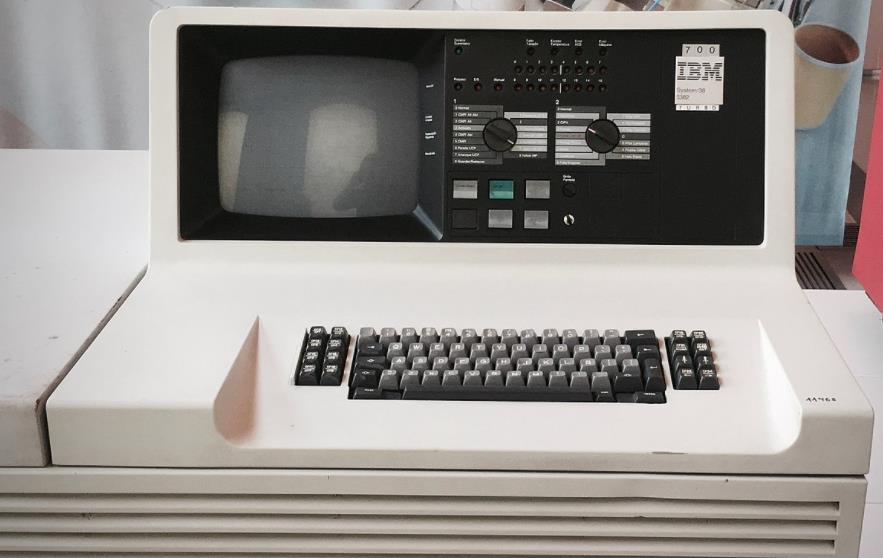

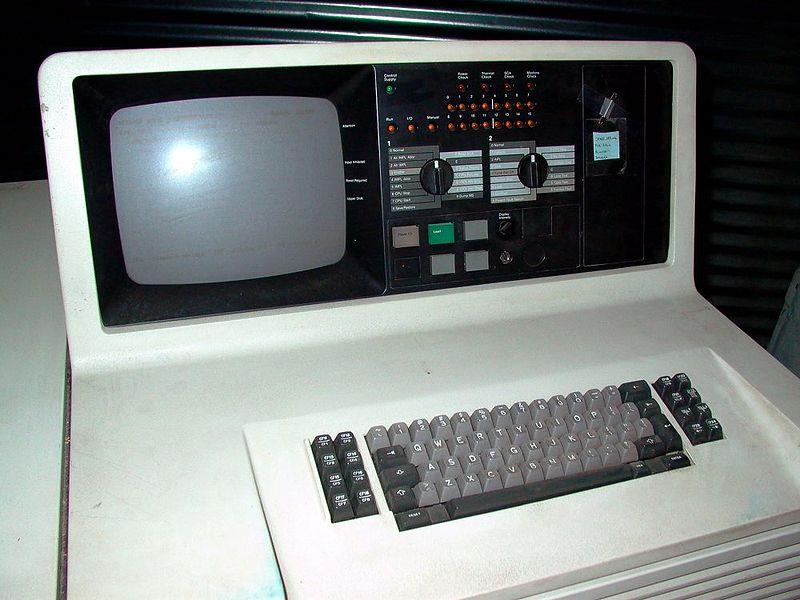

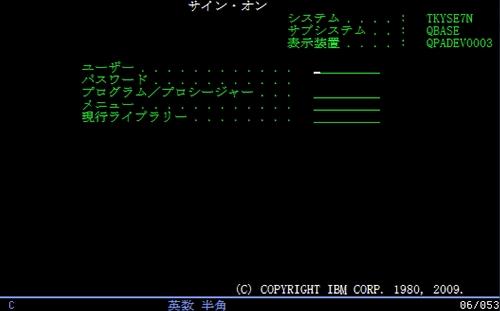

IBM S/38　コンソール

MAPICSを一部改造したのですが、ベースは相当古いもので
ひとつのプログラムが1～2万ステップぐらい有り
先人の知恵を垣間見ることができました。

※部品展開のサブシステム部で、客先に合わせた部品登録プログラム
※MAPICS: IBMが開発した統合生産管理システム
