HP 4261A calibration

LCRマルチメーター HP 4261A のcalibrationです。
※calibrationの作業紹介と備忘録。 必要な器材は 　・電圧計 　・オシロスコープ 　・コンデンサー 10nμF 　・抵抗 100KΩ






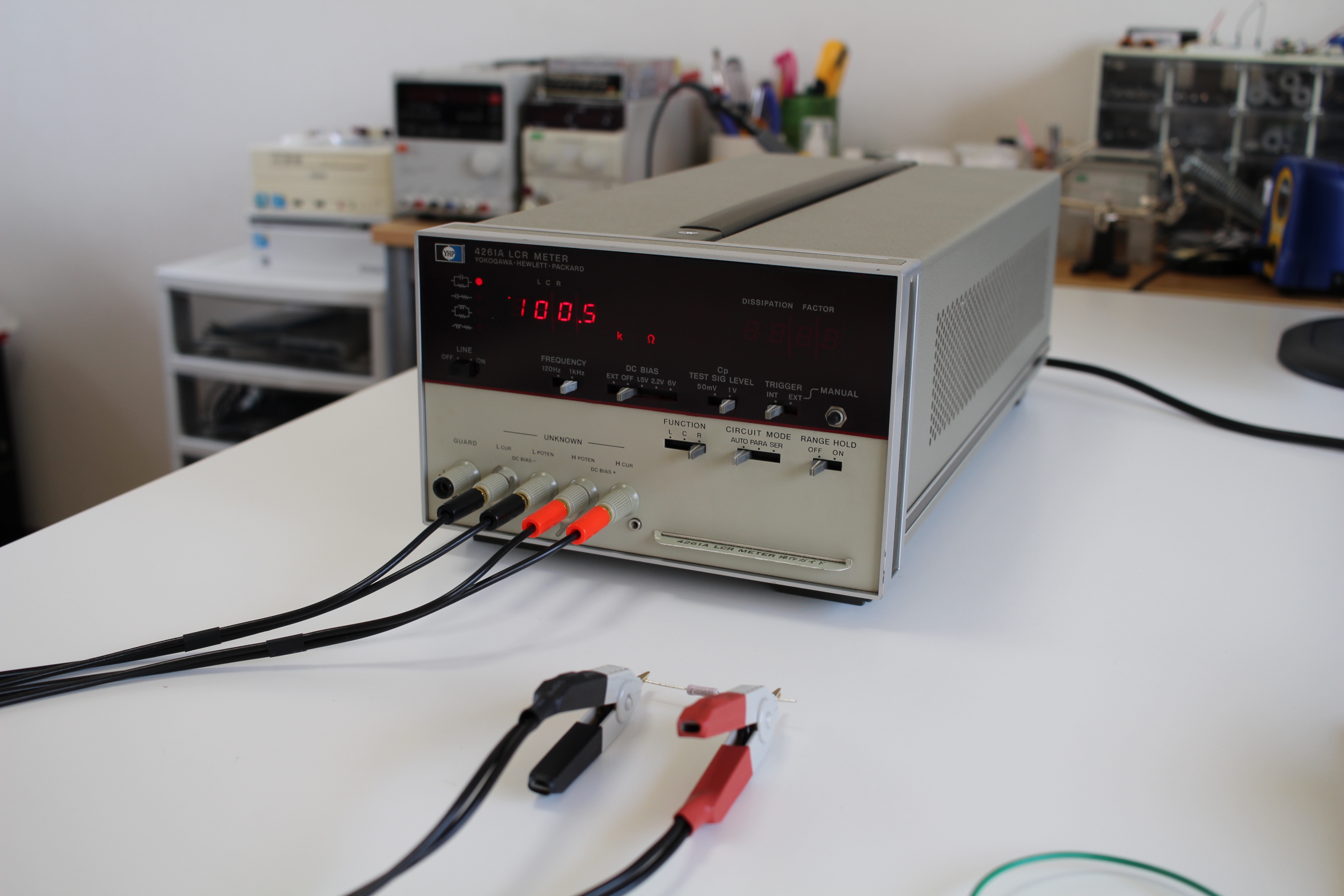

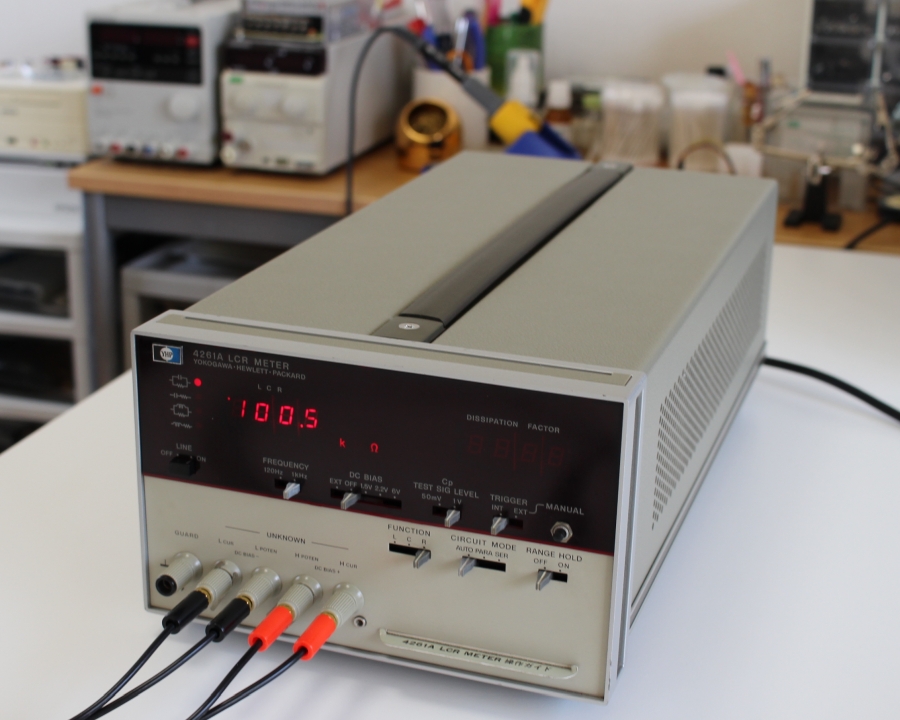

HP 4261A　calibration

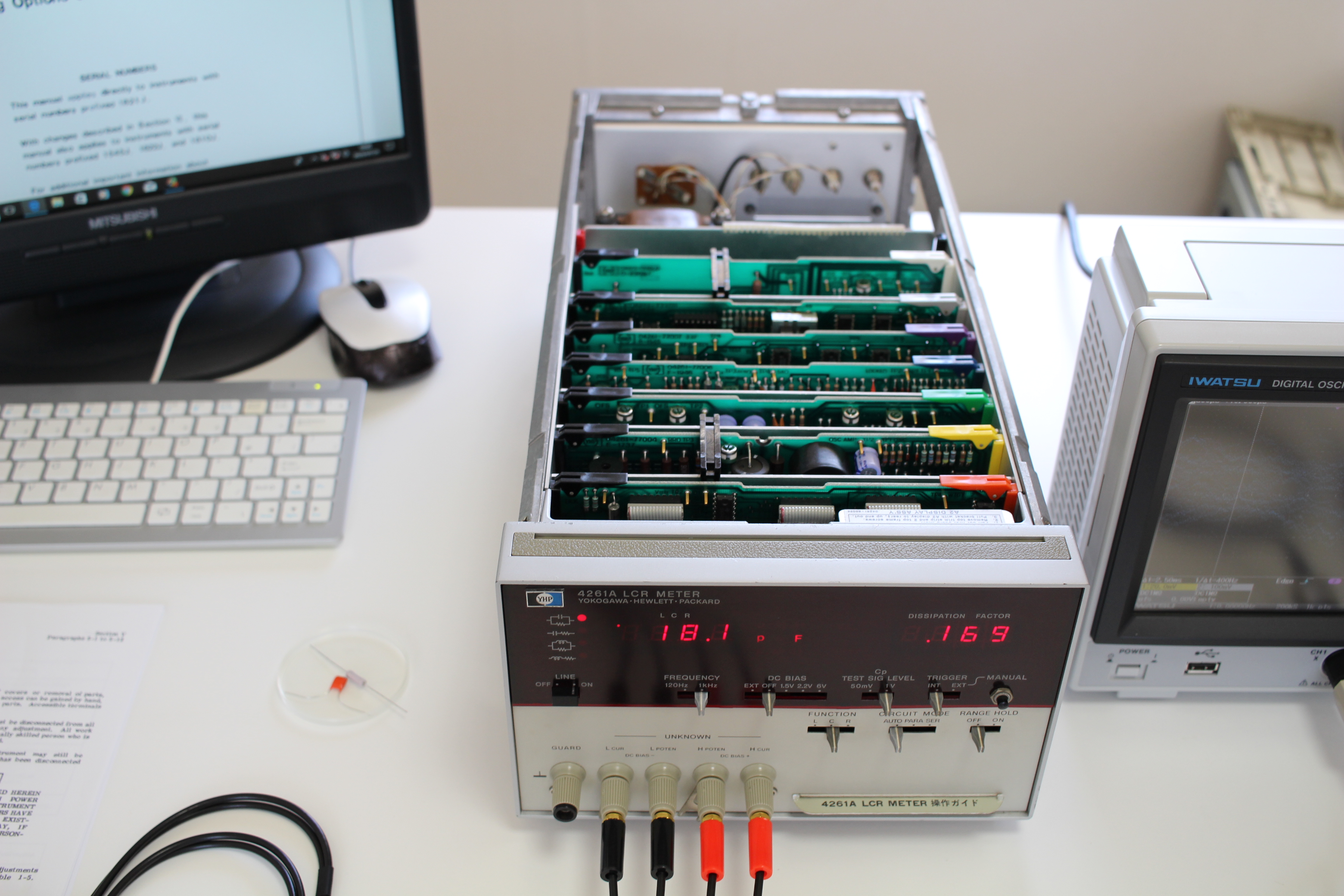

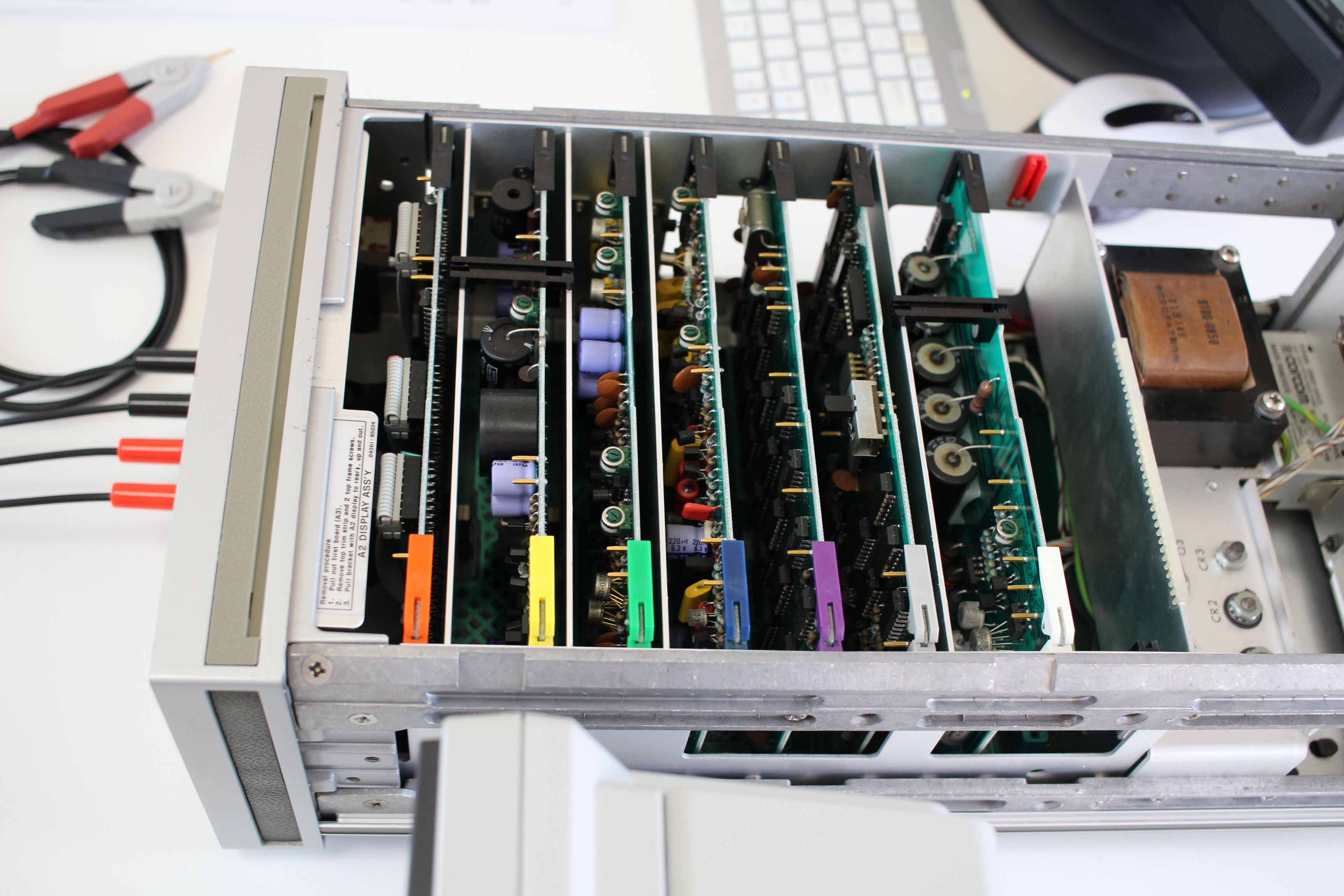

ケースを開けると７枚のカードが有ります。

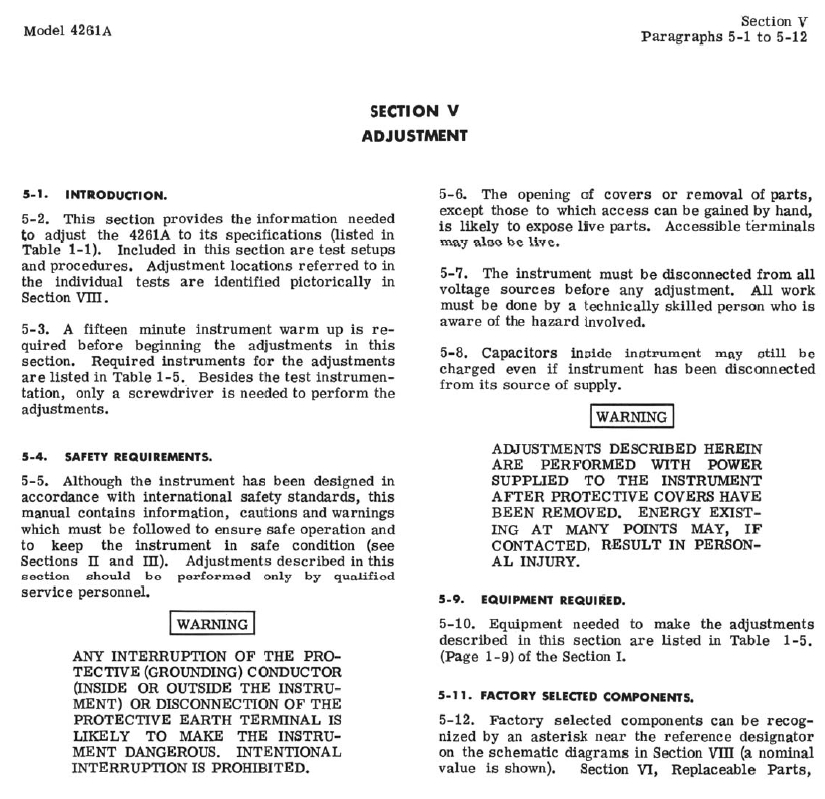

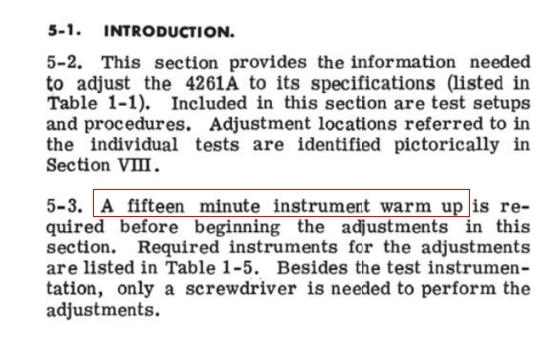

INTRODUCTIONで、事前に機器を15分ウォーミングアップする必要あり。

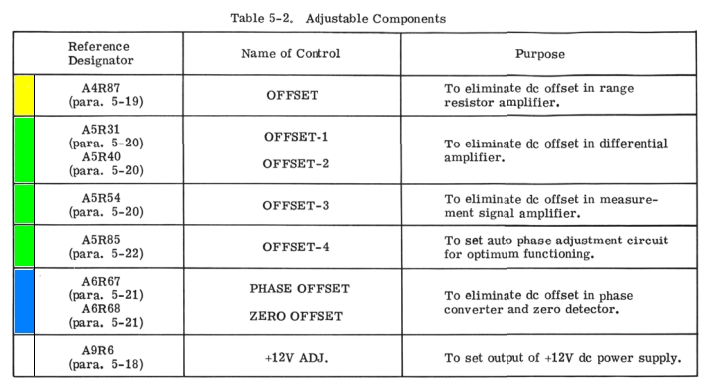

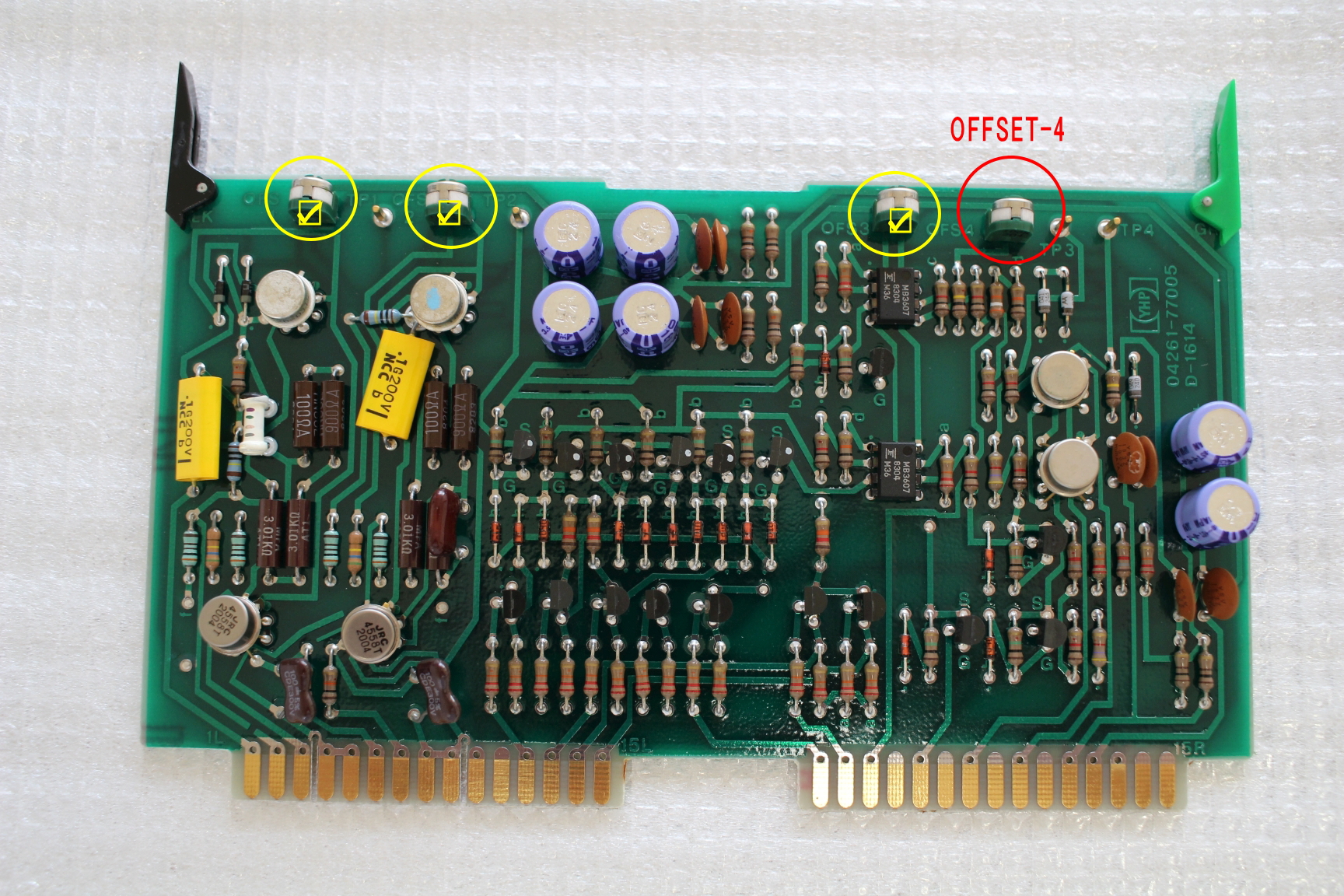

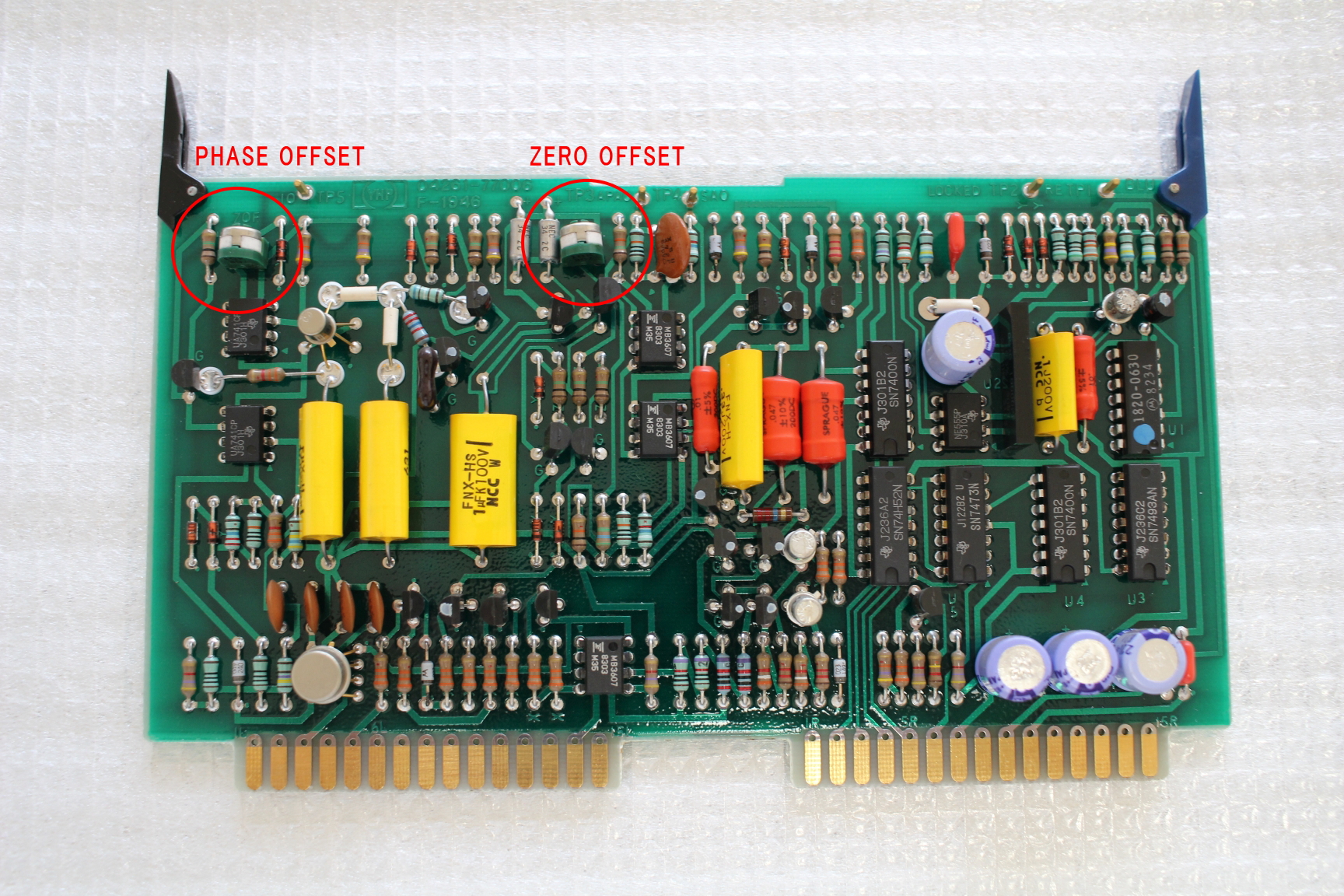

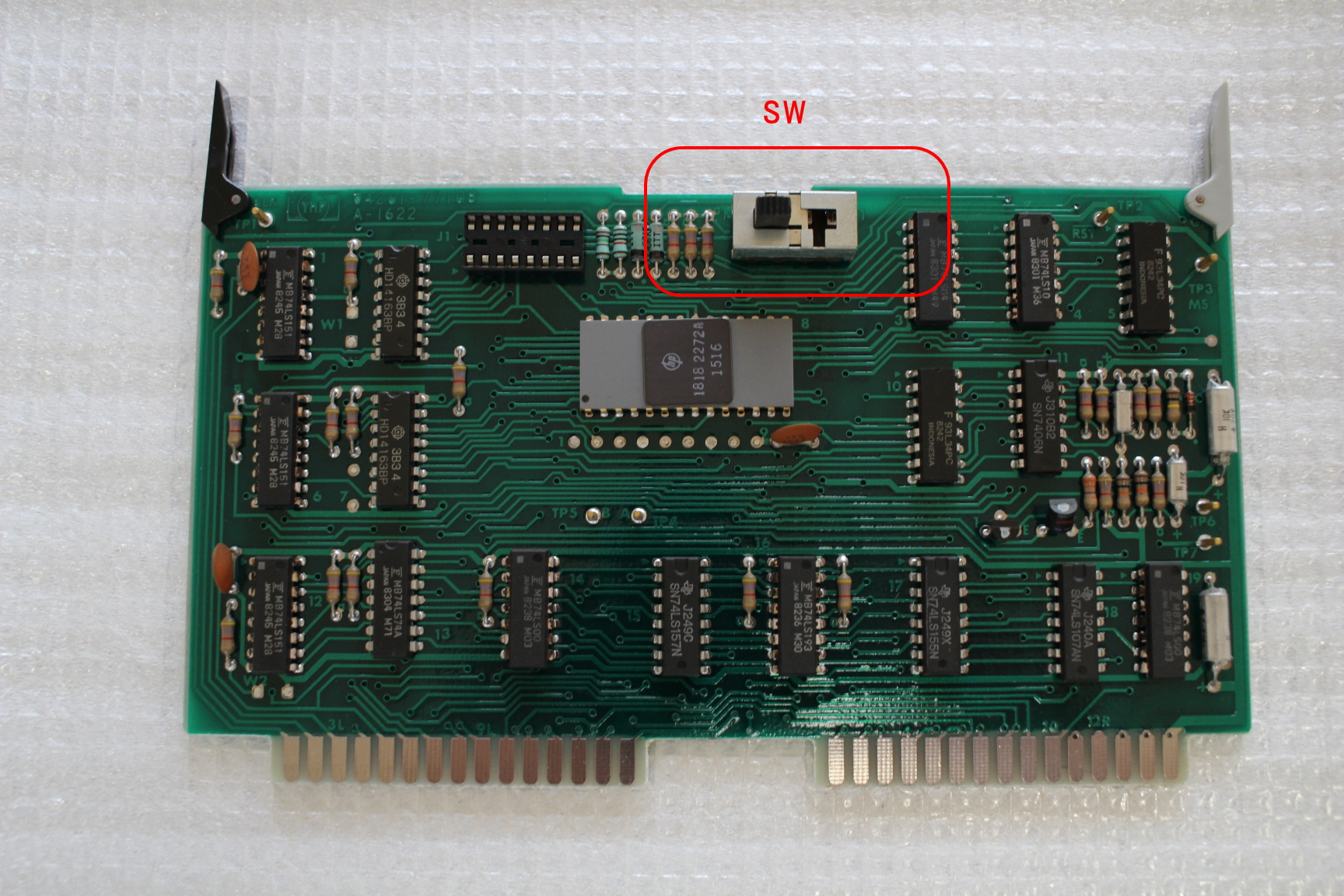

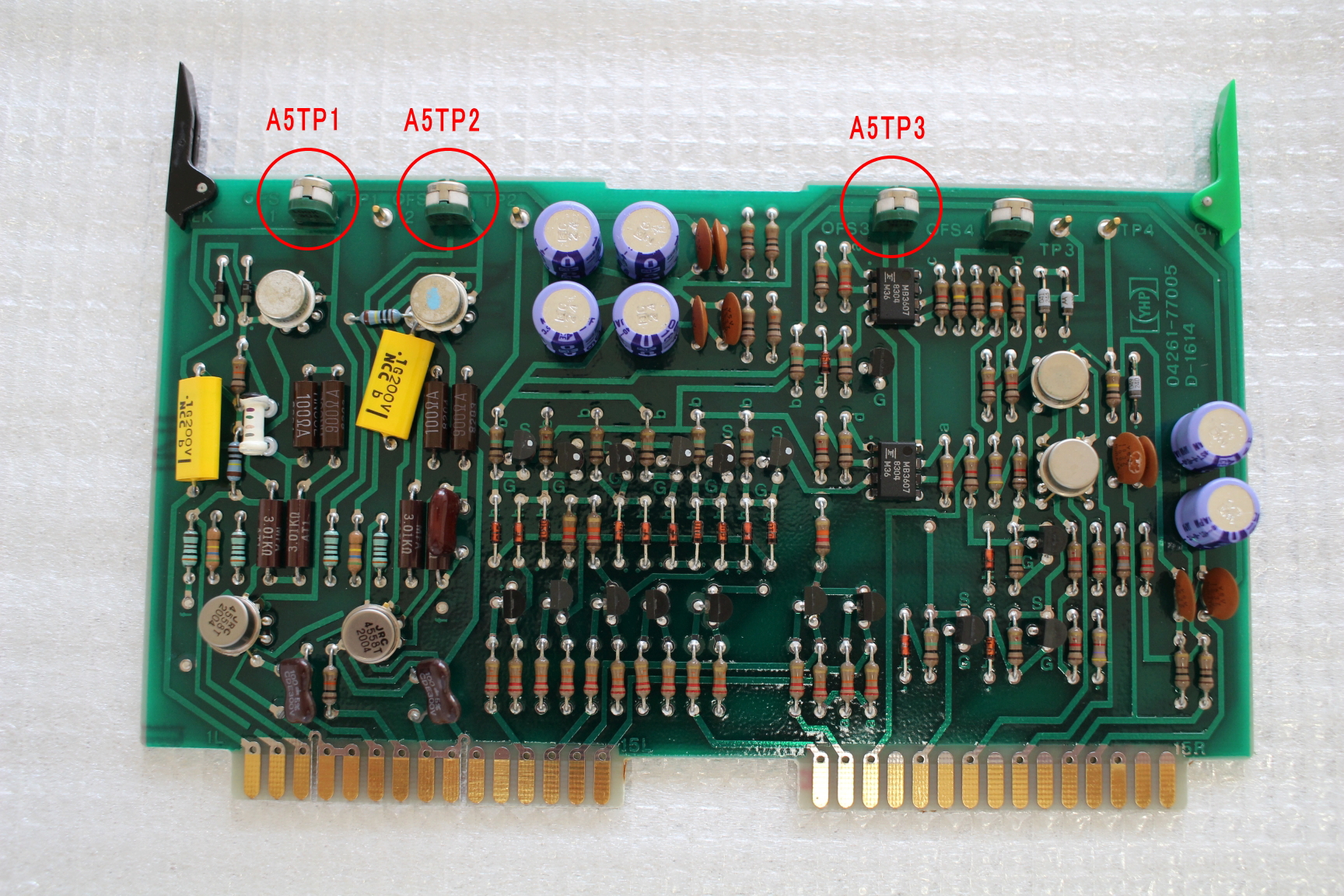

各ボードの調整内容

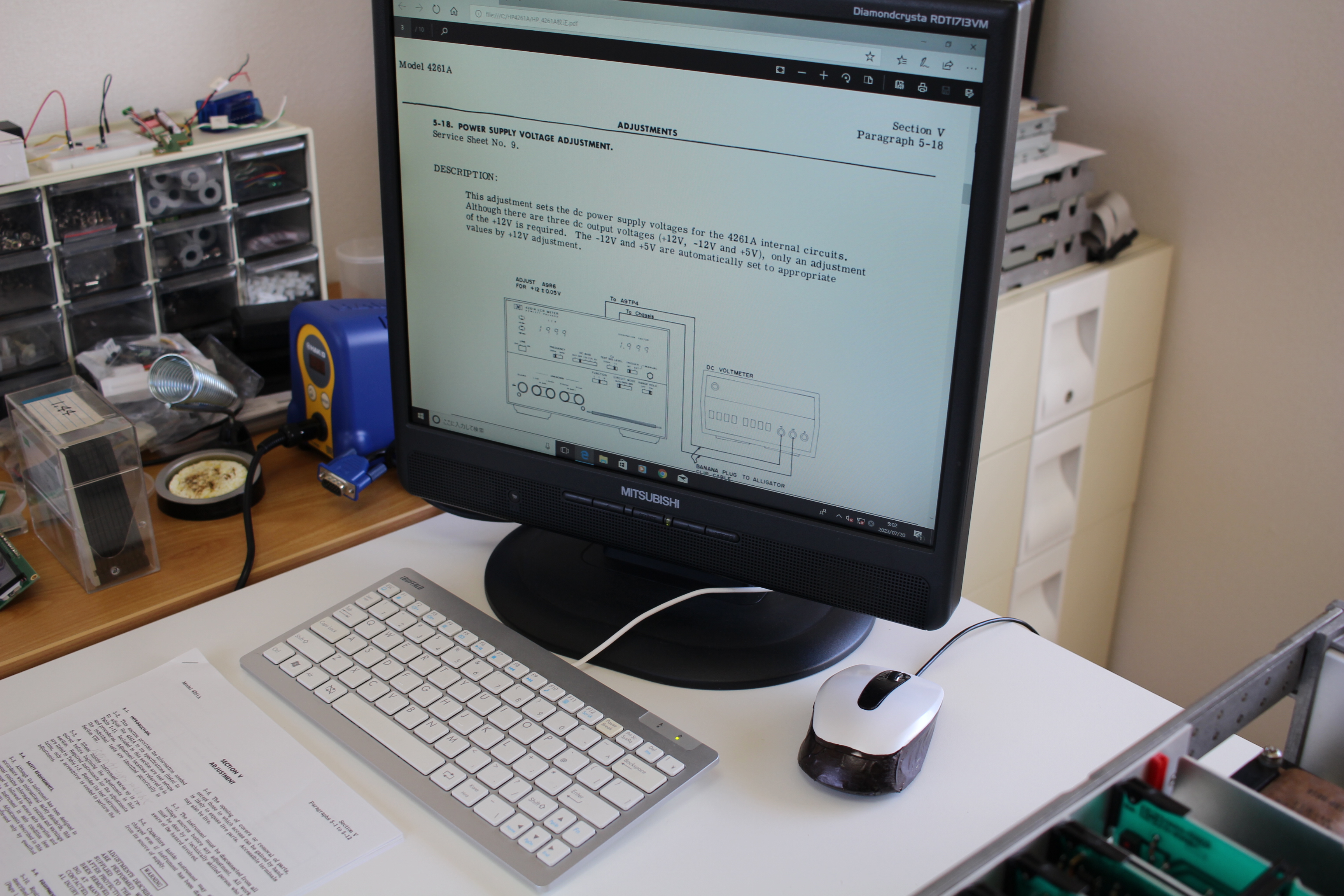

①供給電源電圧の調整

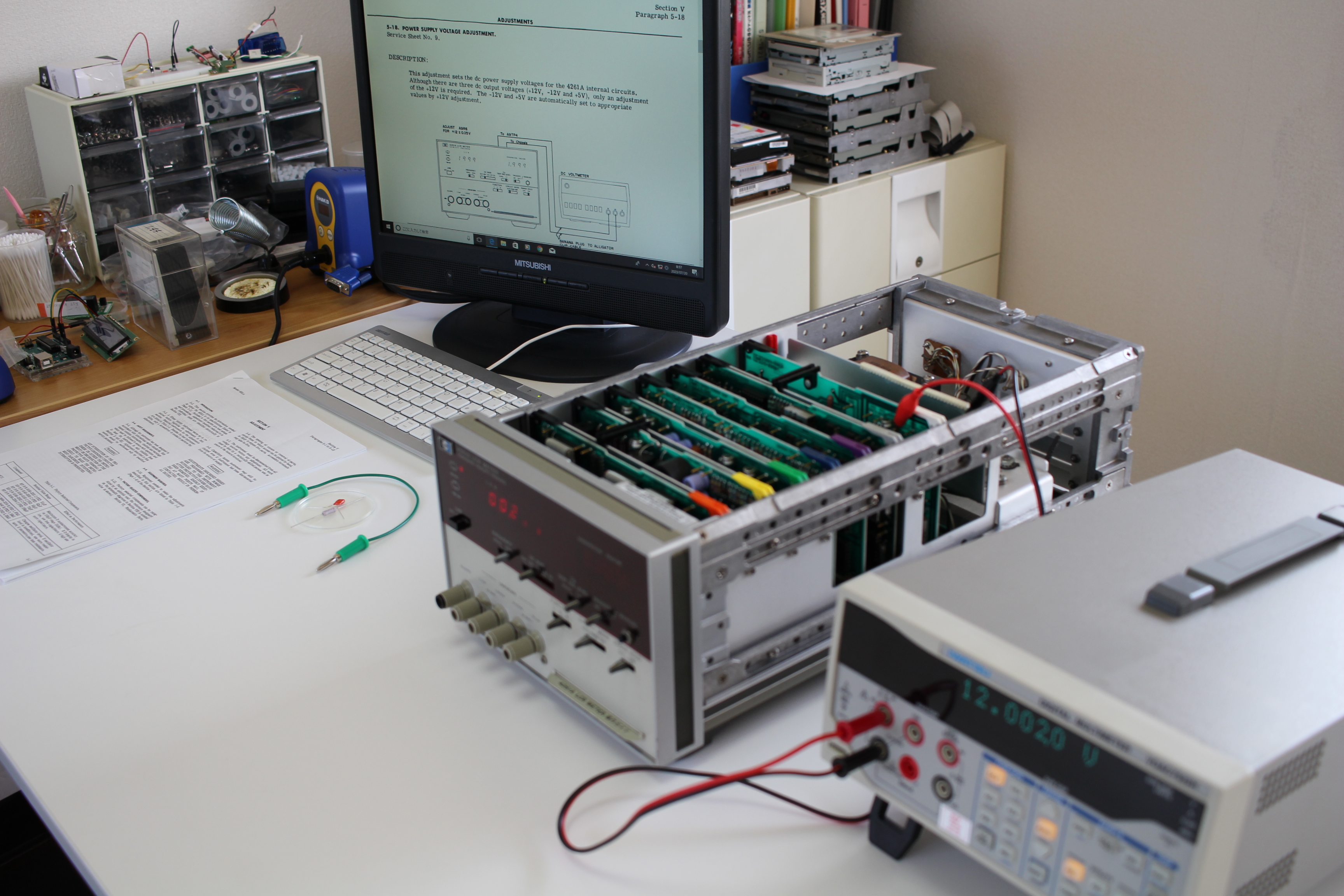

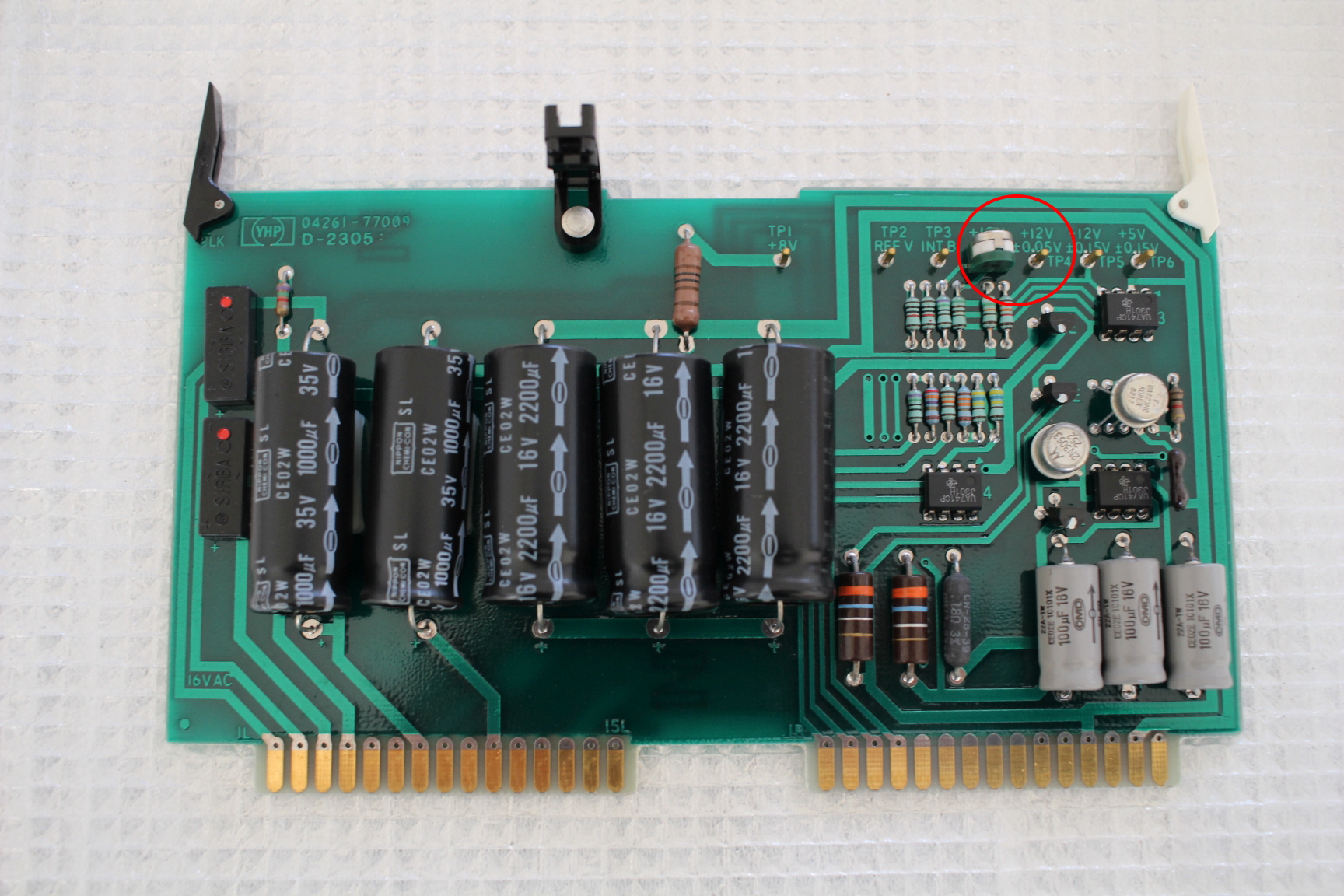

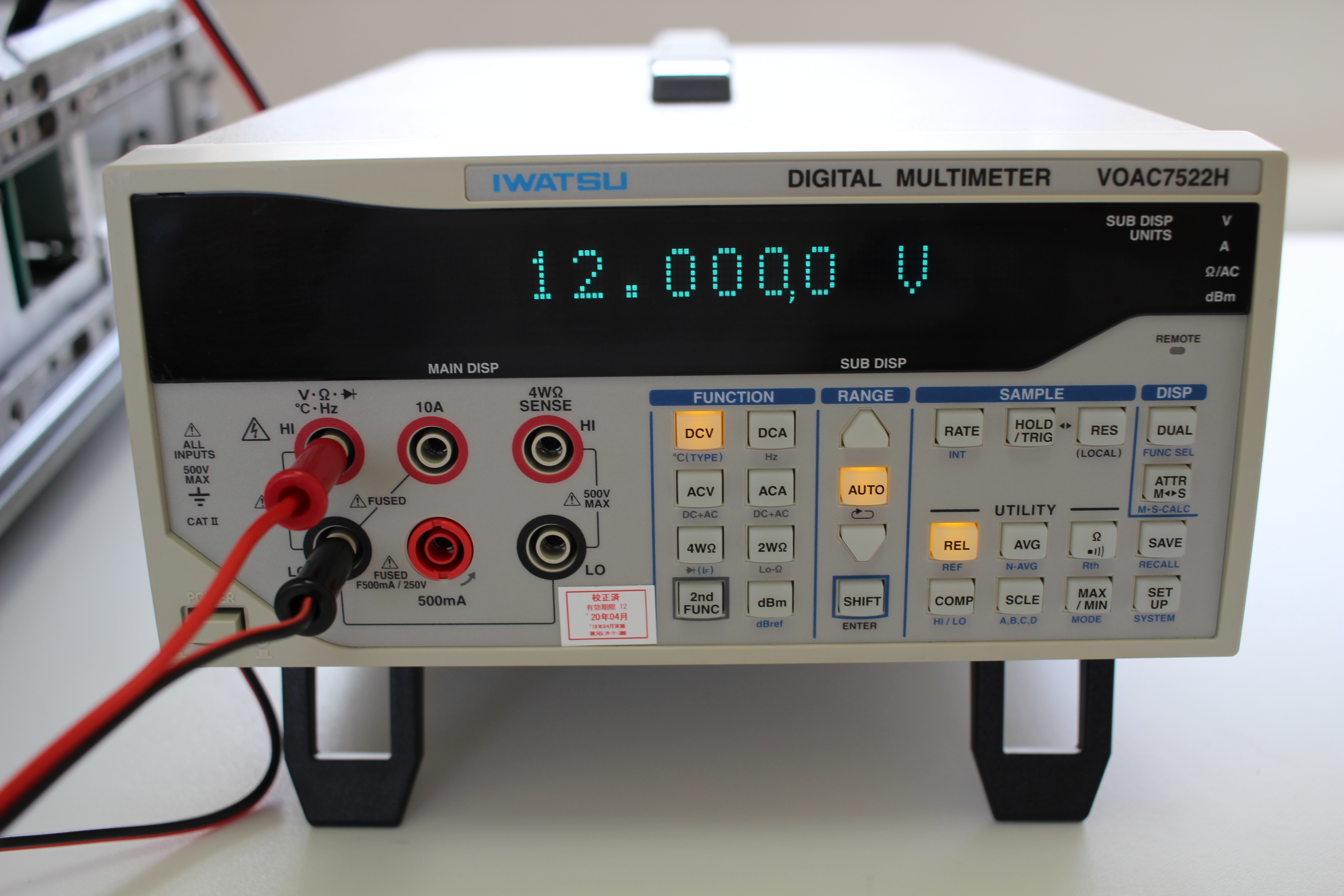

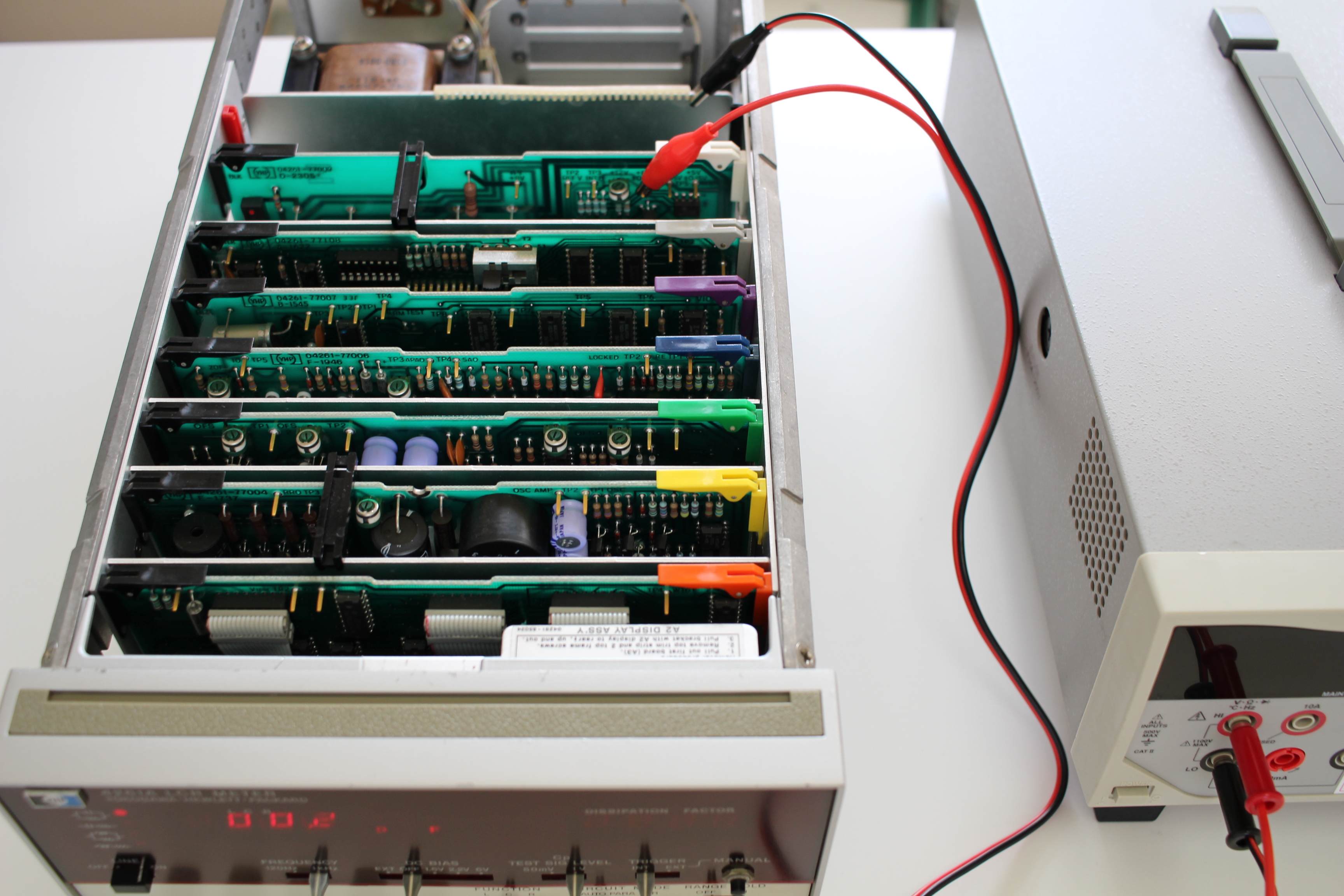

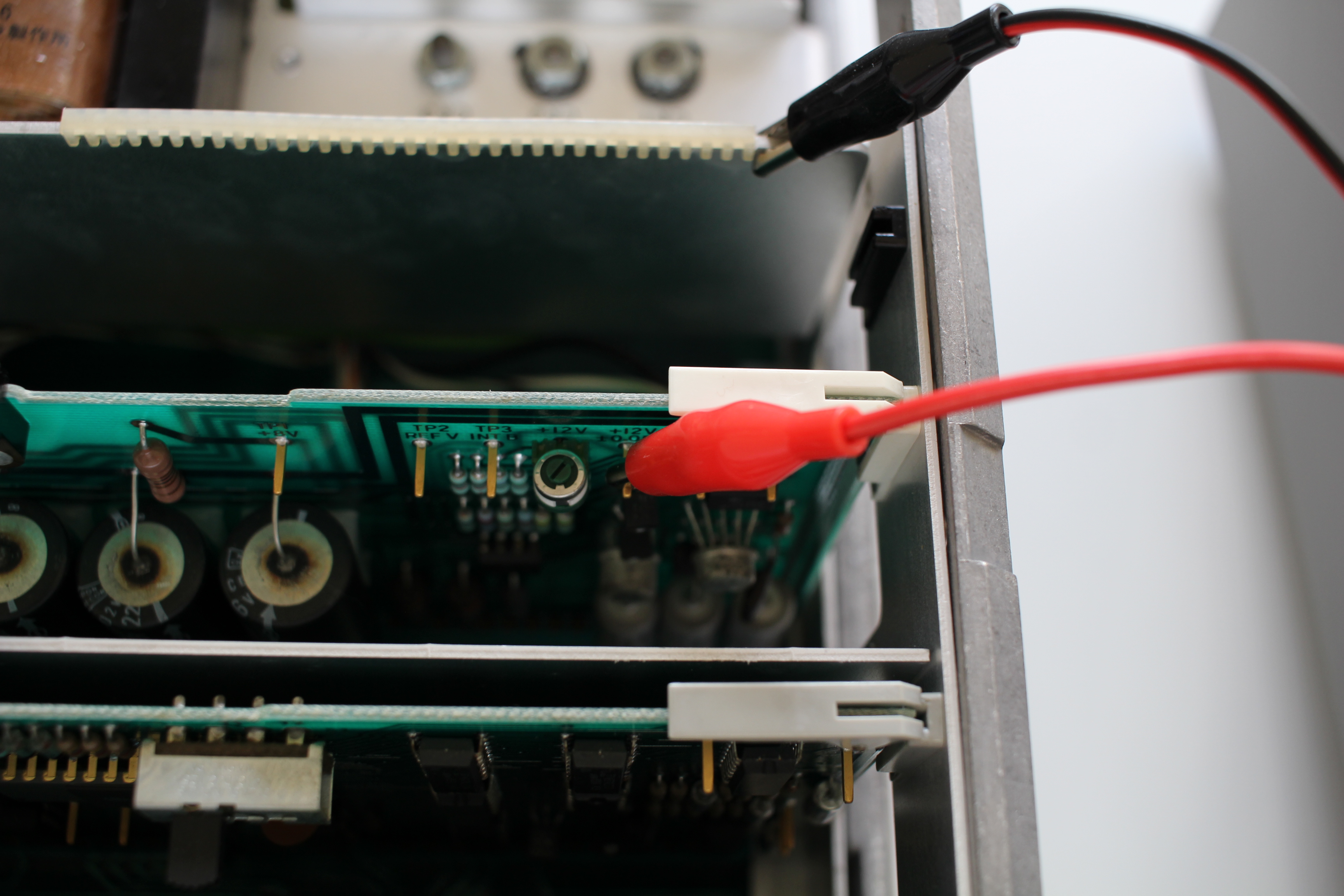

　 A9ボードのテストポイント:A9TP4 とシャーシ間の電圧が +12V ±0.05Vになるように調整します。

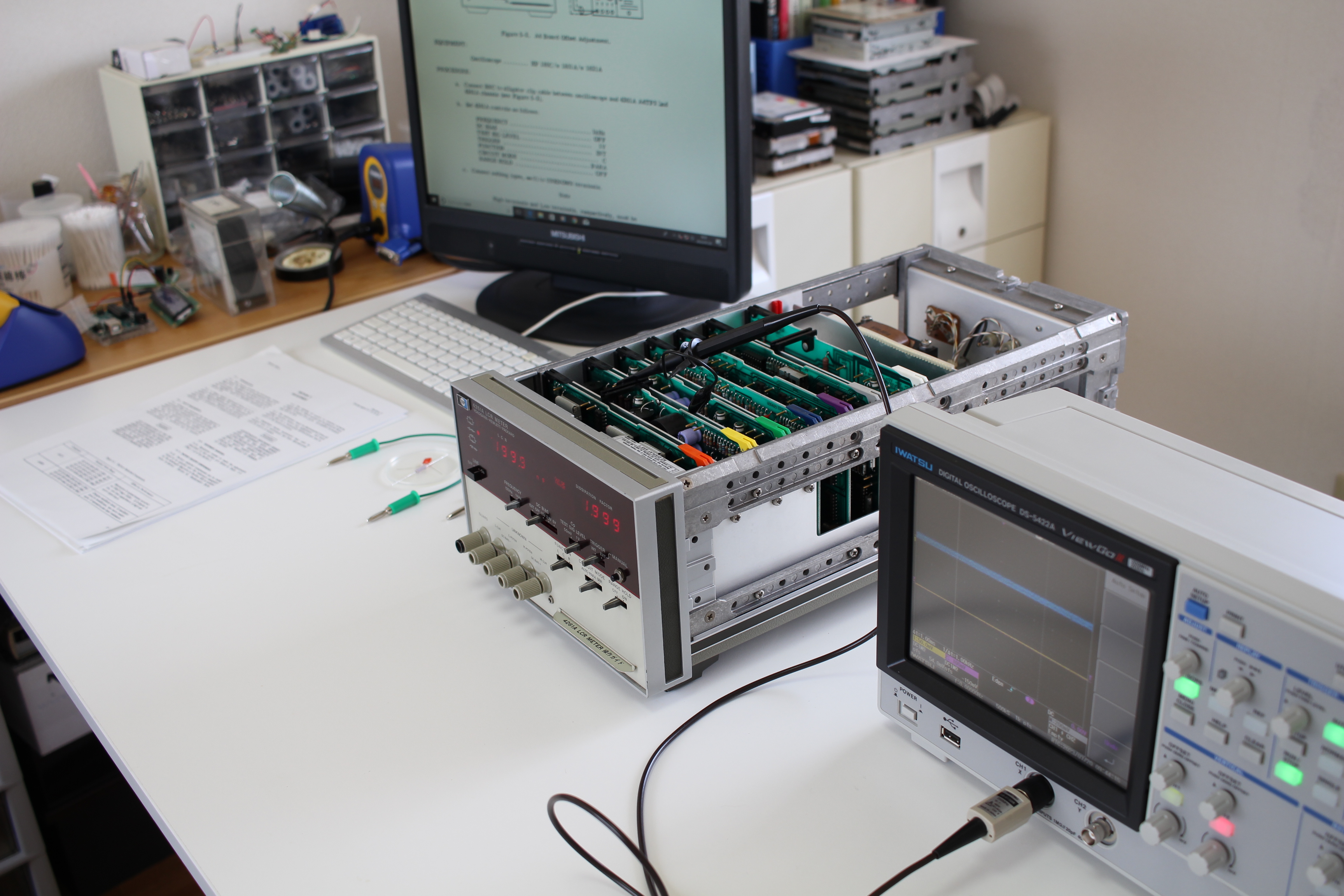

②オシロスコープを利用し、OSC / Range resitorの調整 オシロスコープは IWATSU DS-5422A とアナログのIWATSU SS7821 を使用しました。

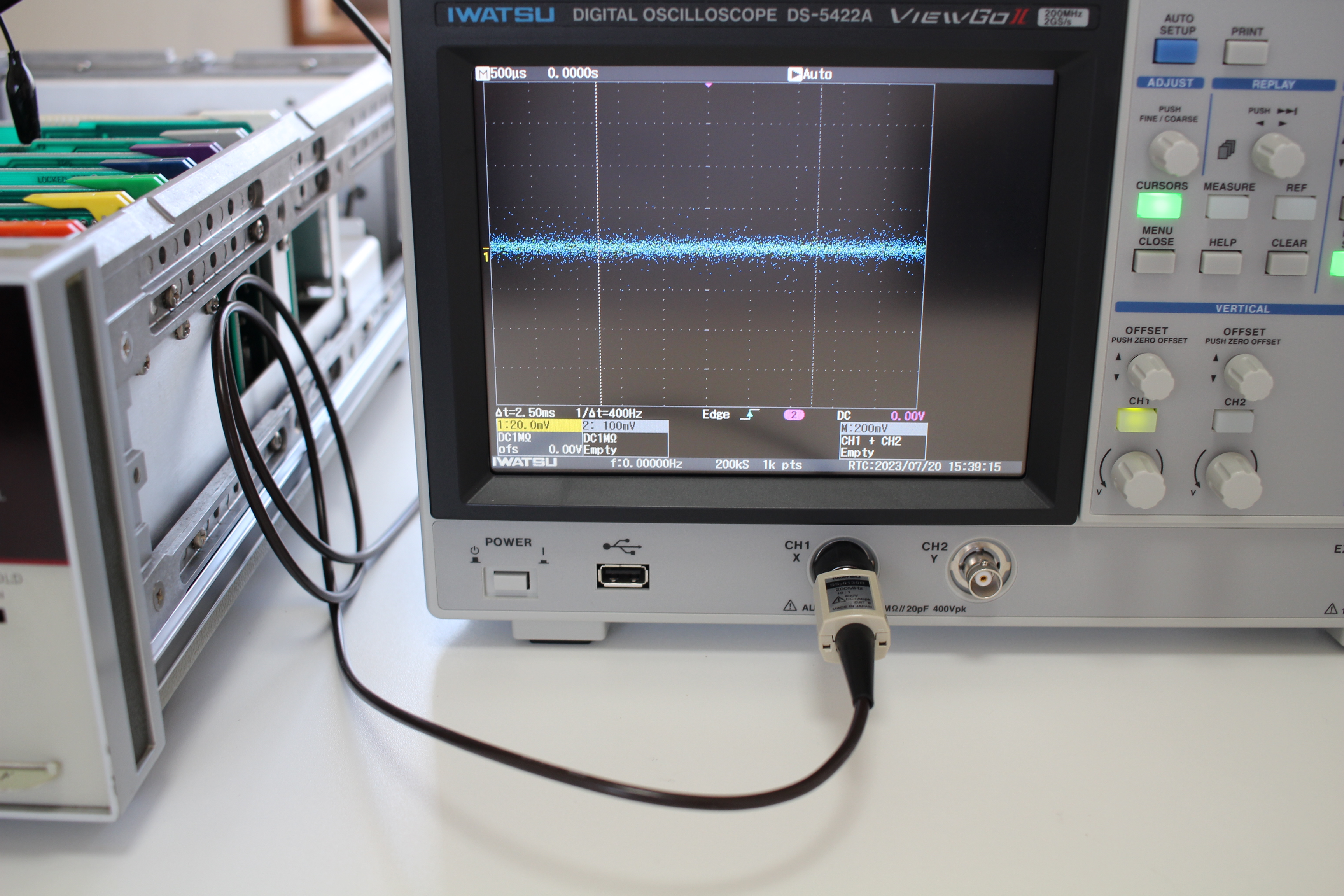

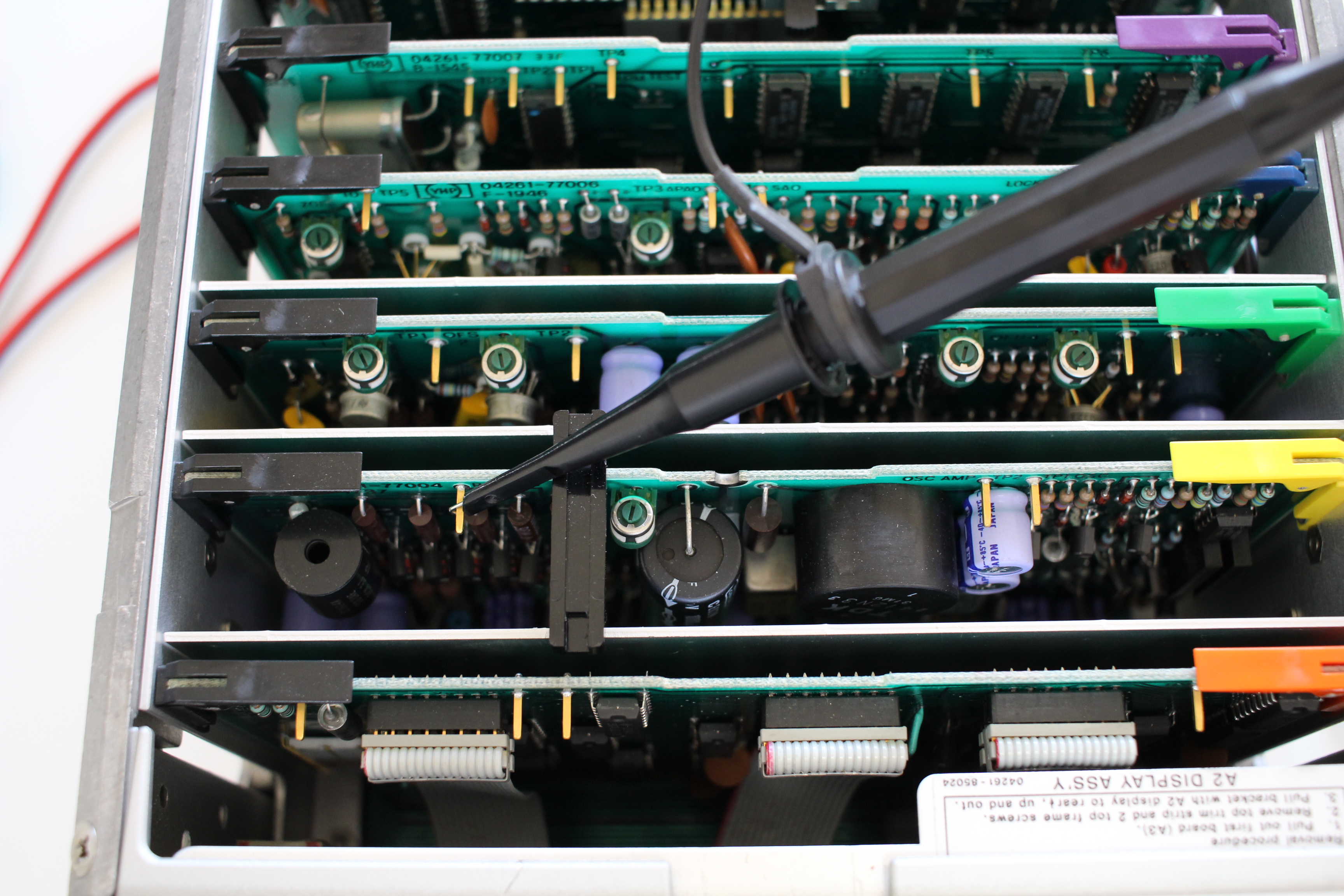

②-1　オシロスコープのプローブを　A4TP3、　調整は A4R87

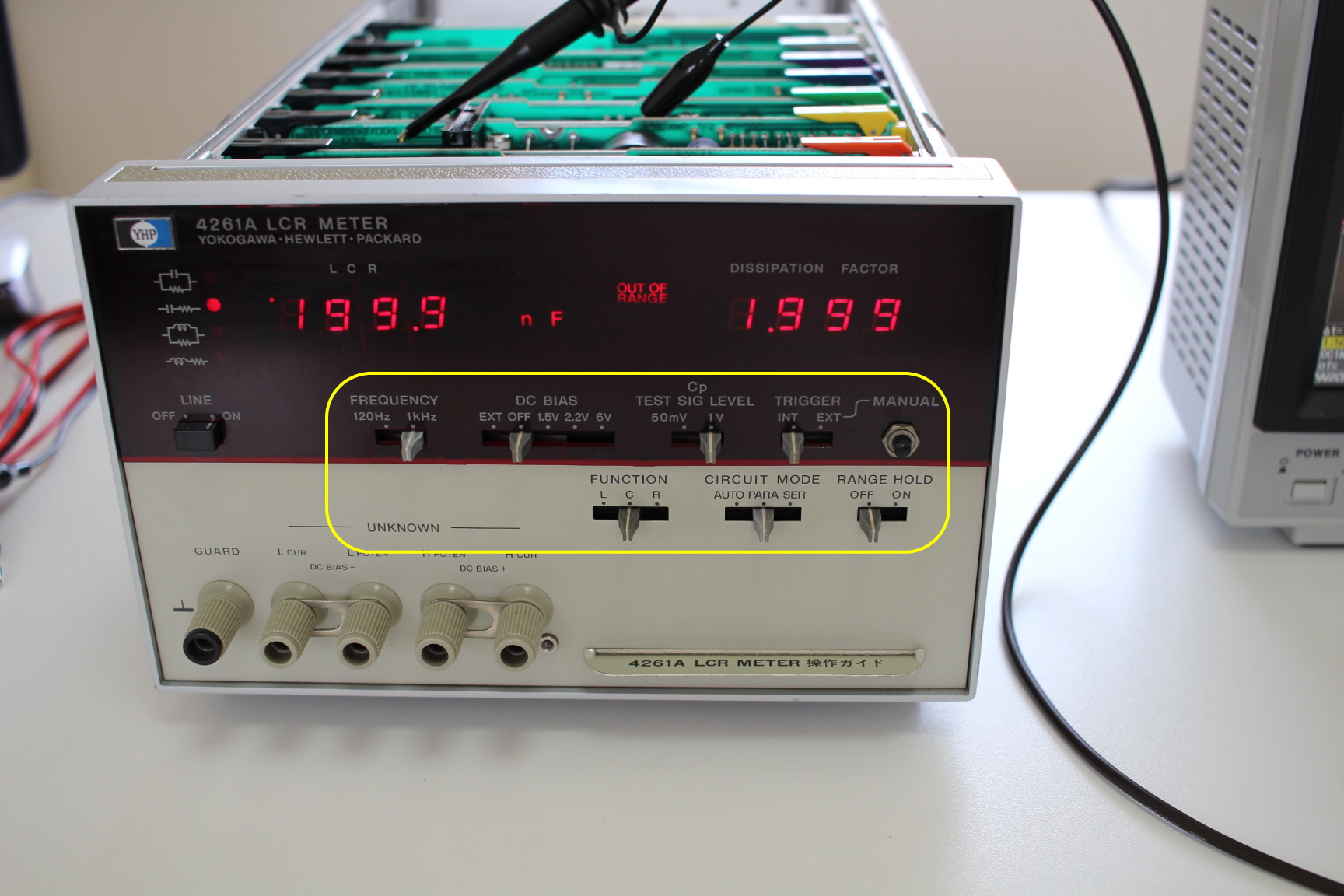

②-2　4261Aのコントロールパネルを下記のようにセット ※　UNKOWN：４端子は何も接続しない（オープン状態）

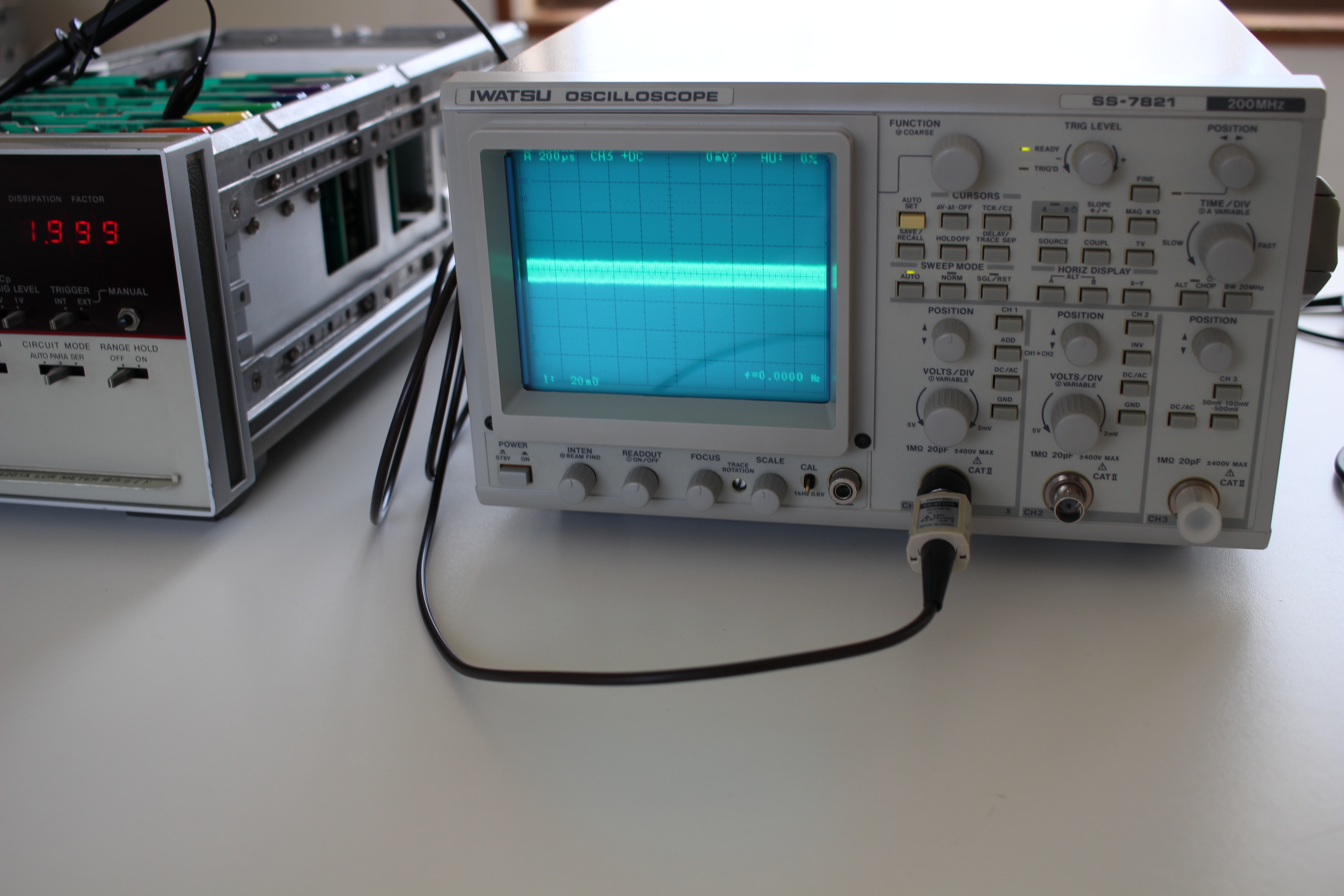

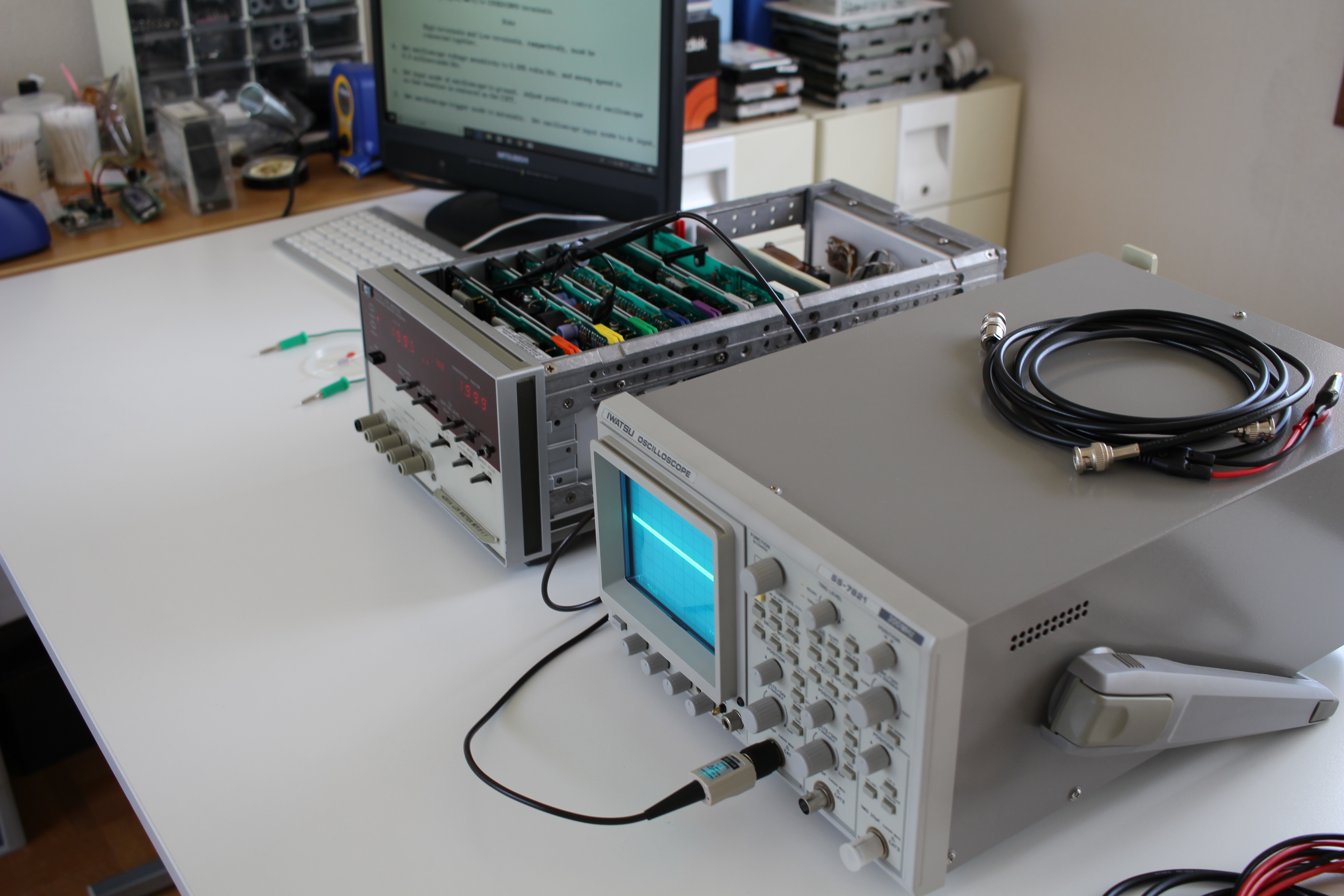

②-3　オシロスコープの設定は 　　　VOLTS/DIV: 5mV/div　　SWEEP: 0.5ms/div 　 アナログの方が目に優しい






calibration　→ 各ボードのチェックポイント
