ＡＵＸアダプタ

PTクルーザーの純正オーディオには、AUX入力が無いので

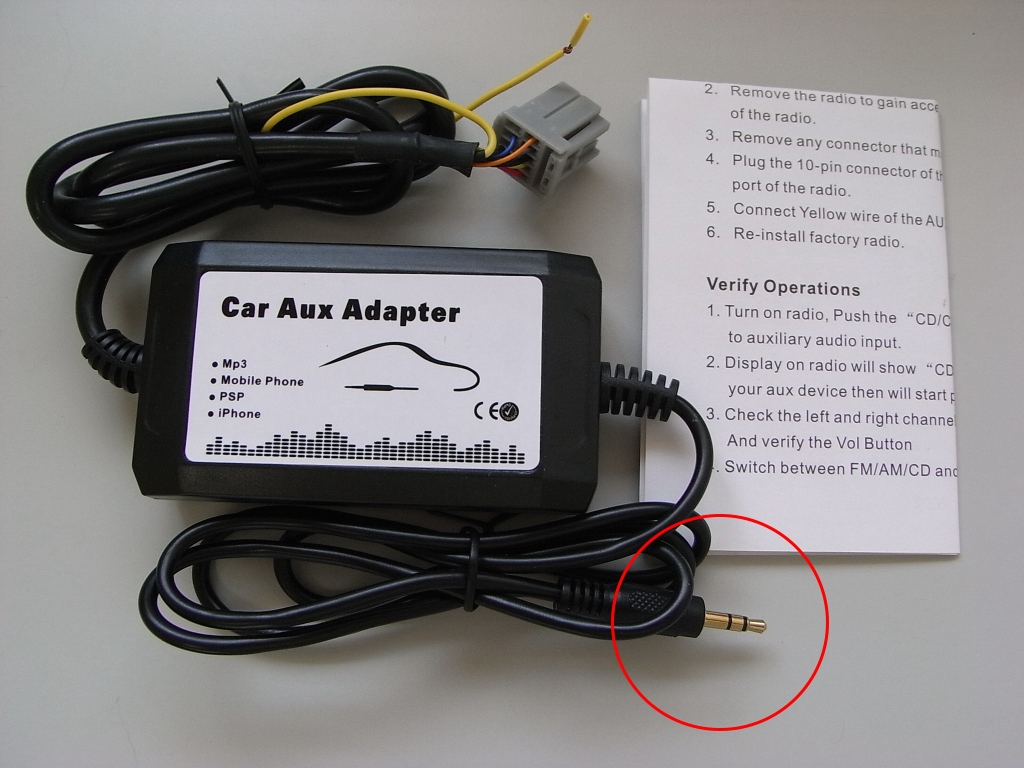

カーステレオＡＵＸアダプタを購入。

音源入力は、3.5mmAUX入力ジャック


カーステレオＡＵＸアダプタは、ＣＤチェンジャーのエミュレータ
　①CD/CDチェンジャーのＳＷ切替信号を捕捉
　②J1850プロトコルの信号をバスに送る
　③この状態でＣＤチェンジャーＲＬコネクタに音源を入力する

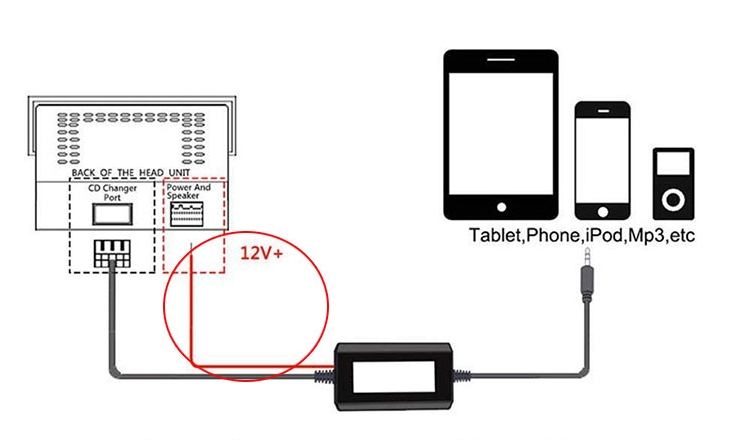

ＡＵＸアダプタの構成図








スマホ等も使えるように、音源入力はBluetooth経由に対応します。

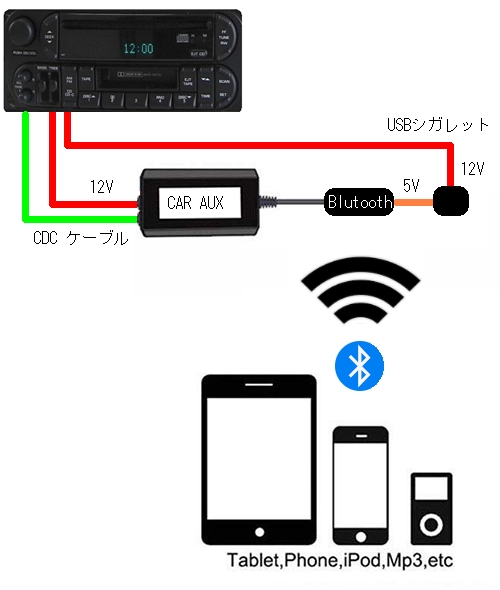

Bluetooth経由の構成図






必要なパーツ①

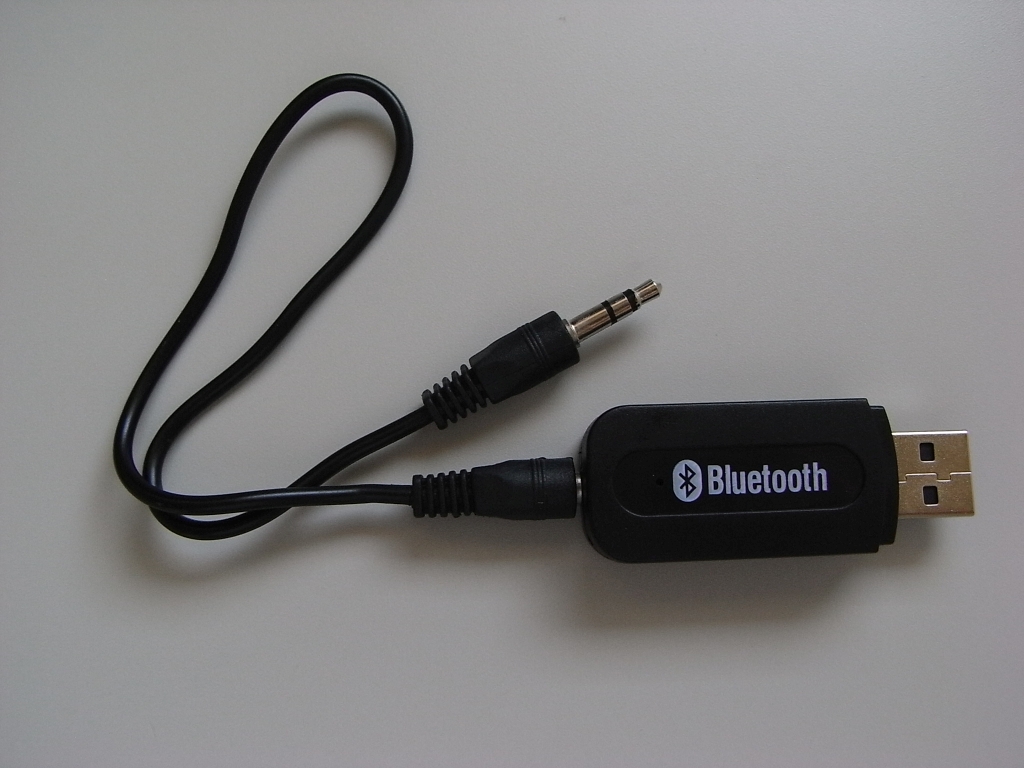

Bluetooth レシーバー オーディオ USB式






必要なパーツ②

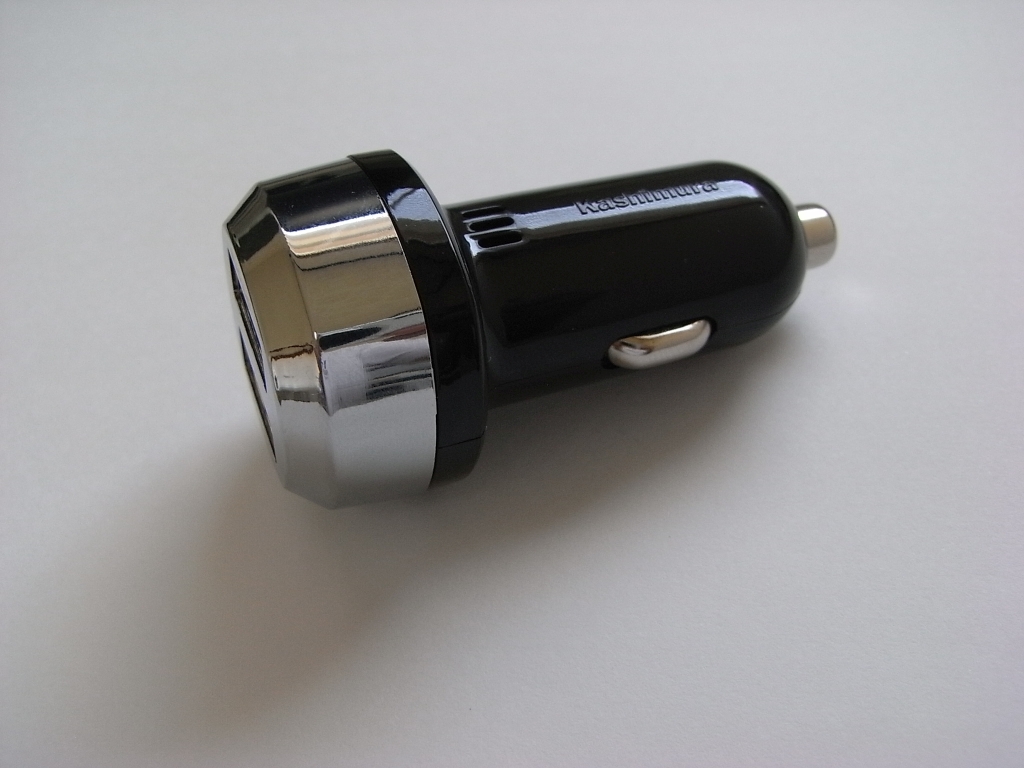

Bluetoothの電源はUSBなので、シガレットUSBを利用します。

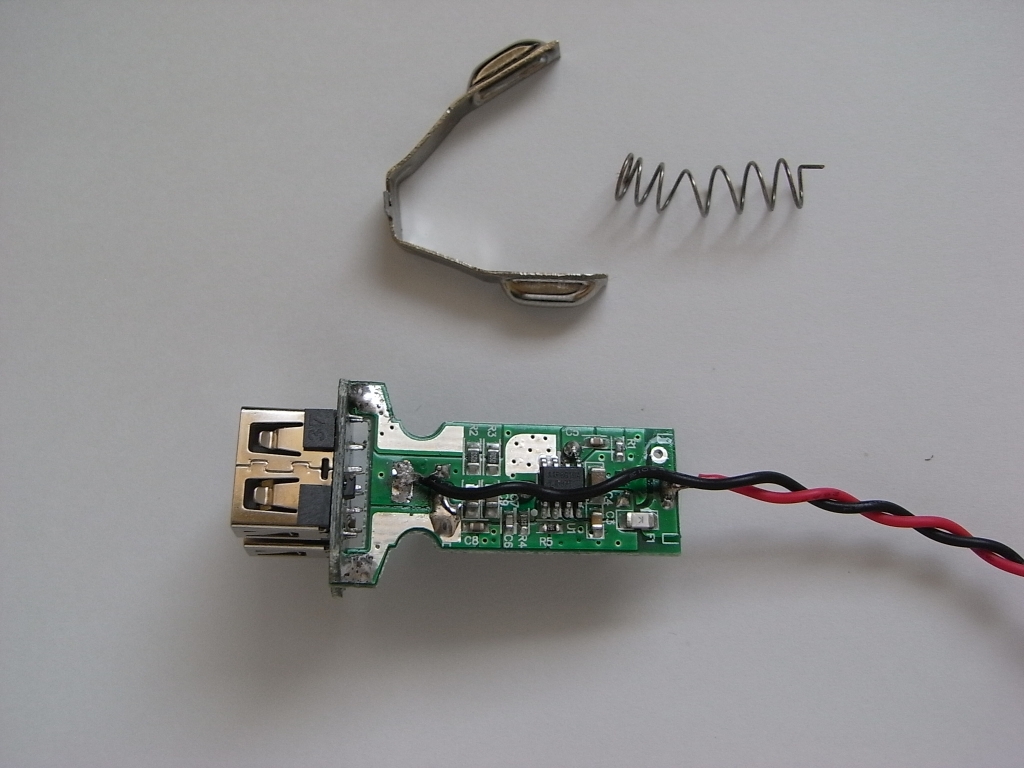

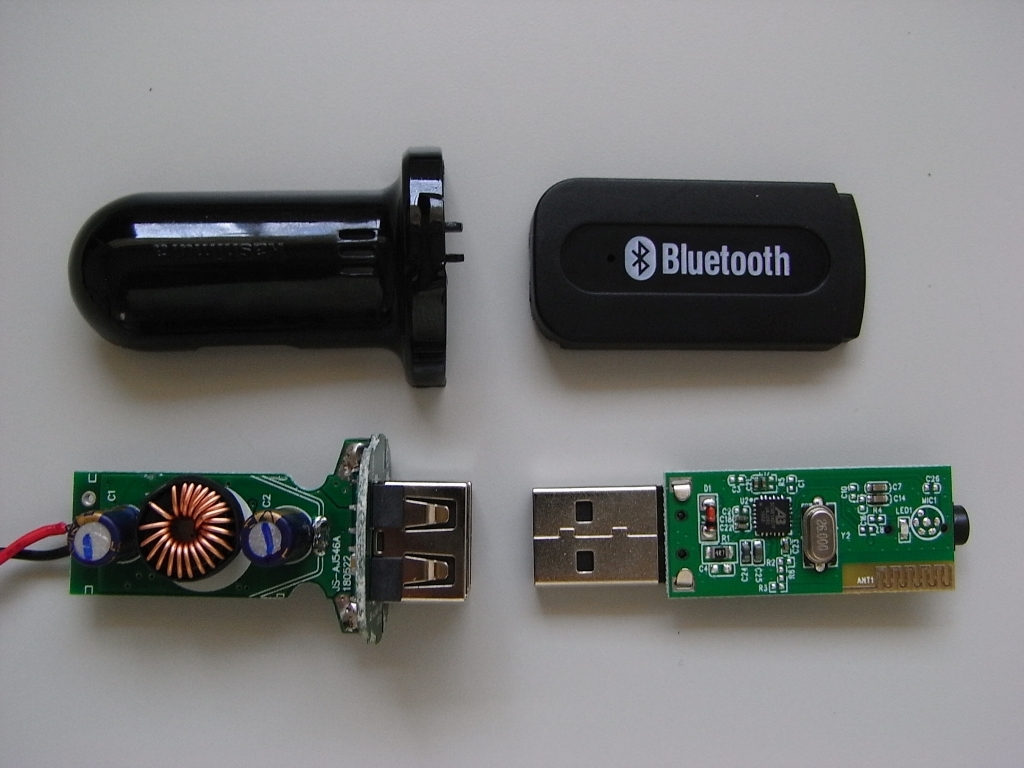

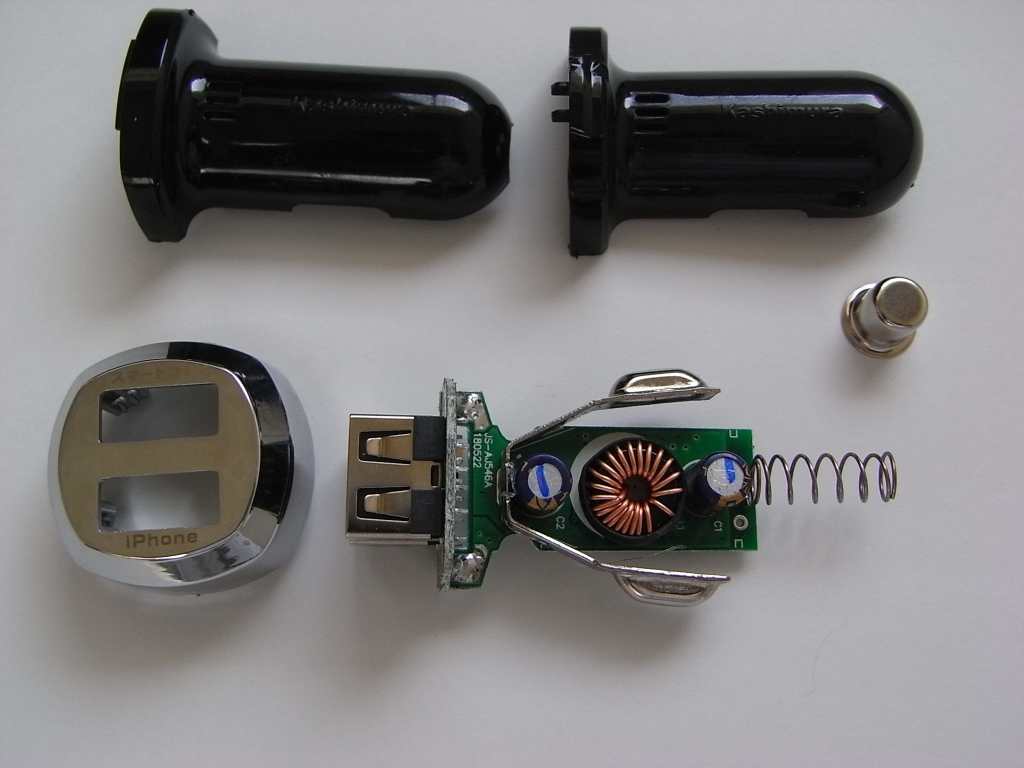

ケースを外し、必要な部品を取り出します。





電源をコネクタから取るので、リード線を半田付け

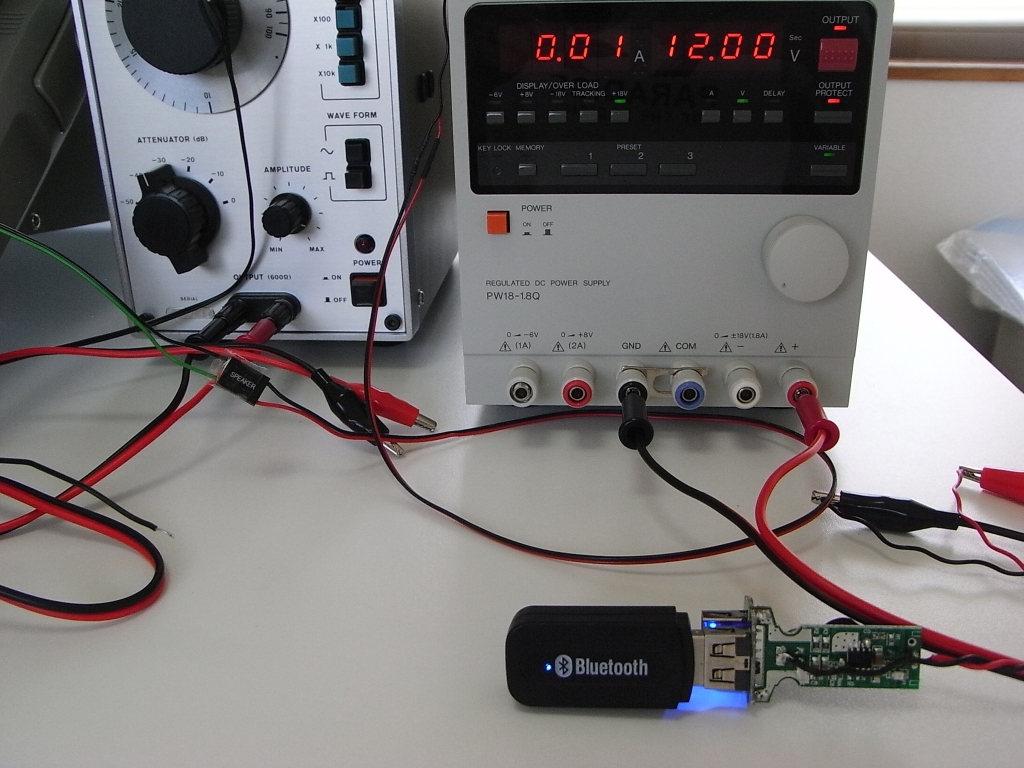

Bluetooth USBの単体テスト

---

①ラジオのテスト環境

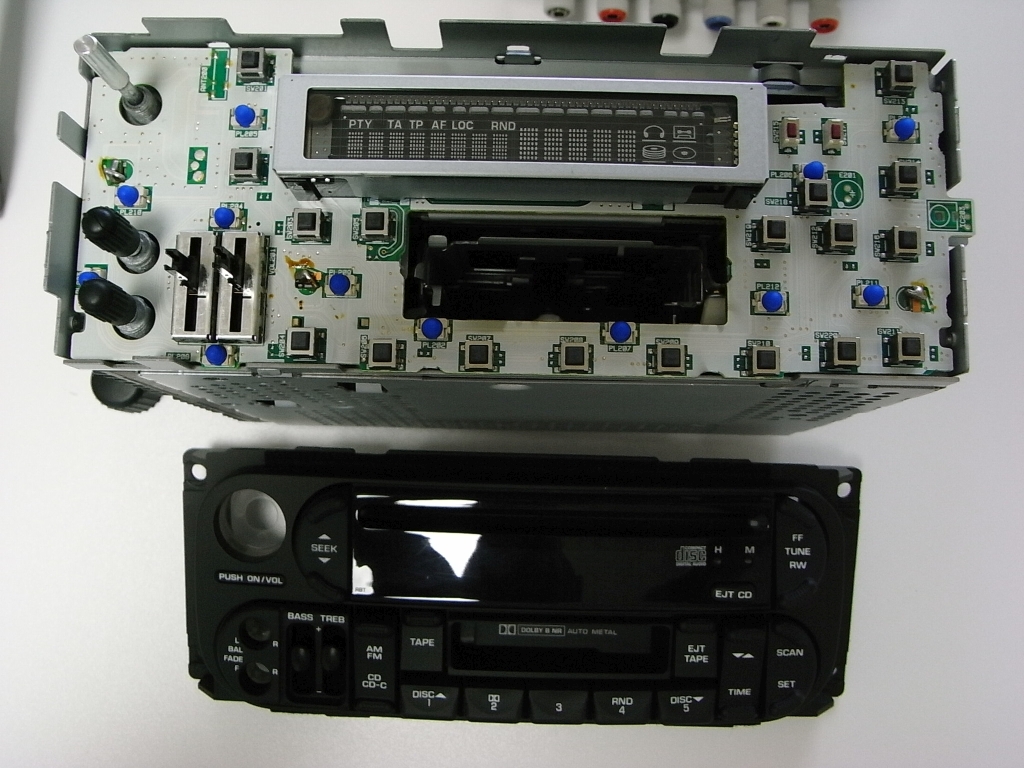

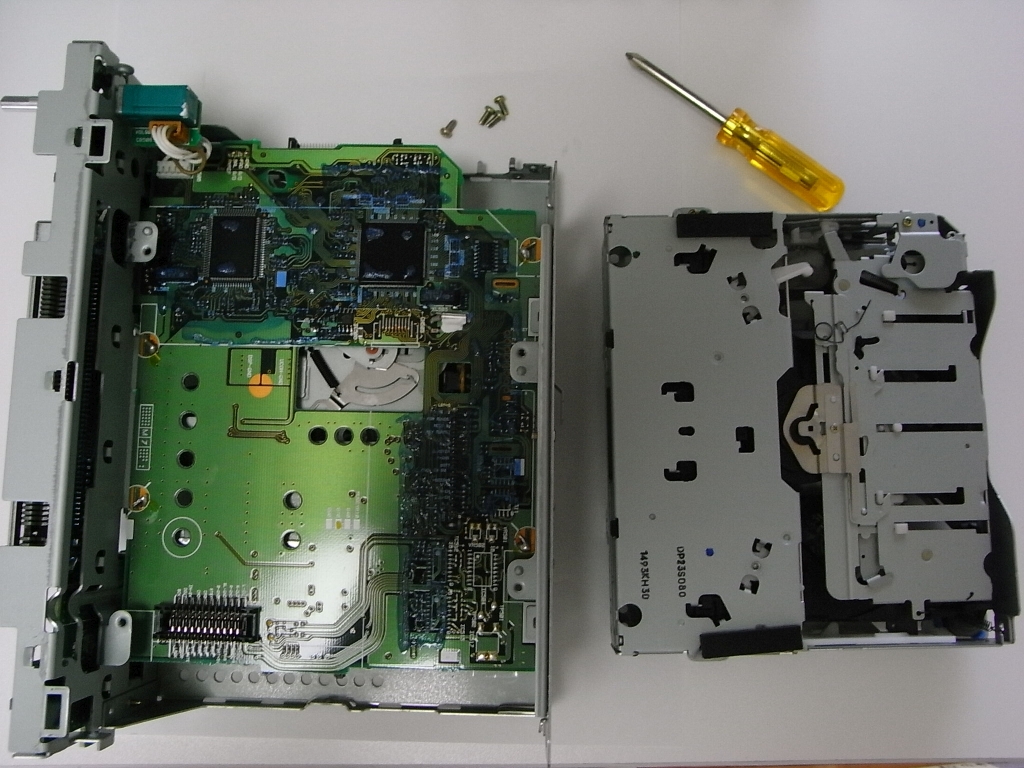

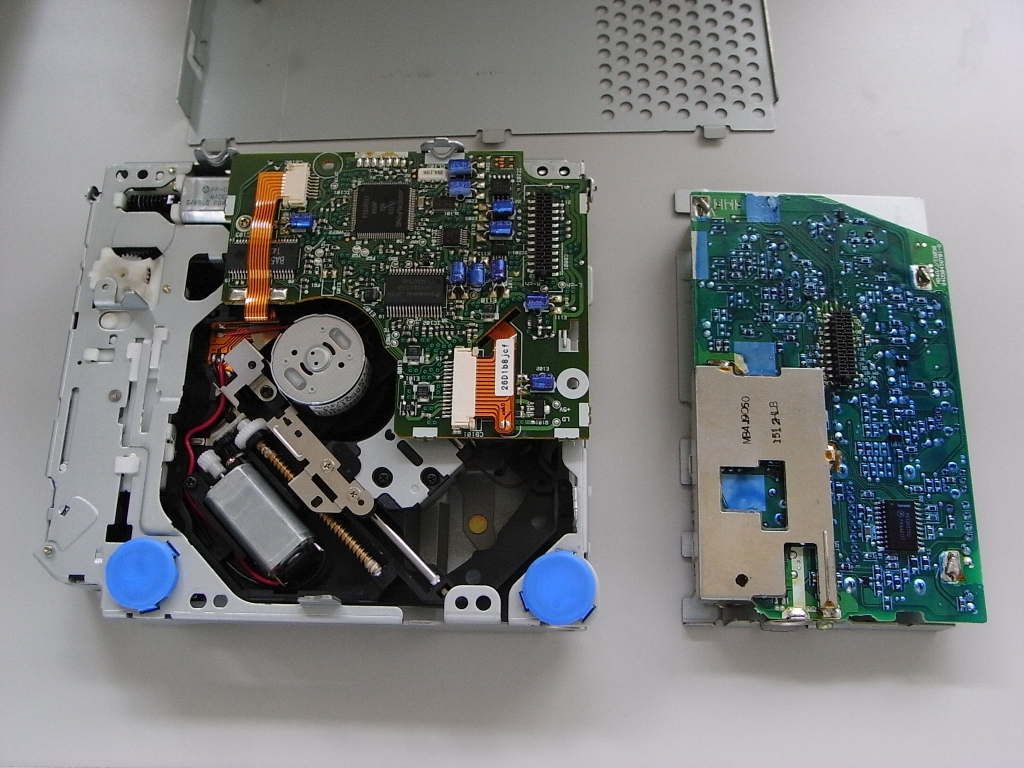

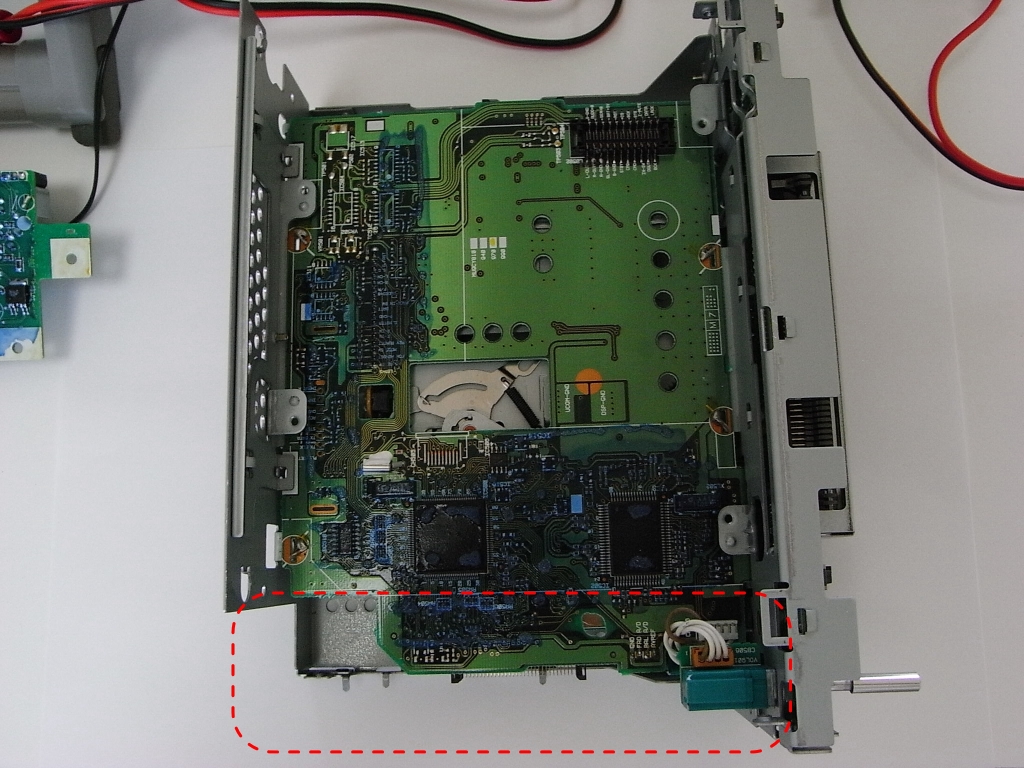

ラジオを開けます。
　　















ＡＵＸアダプタ と Bluetoothの電源は

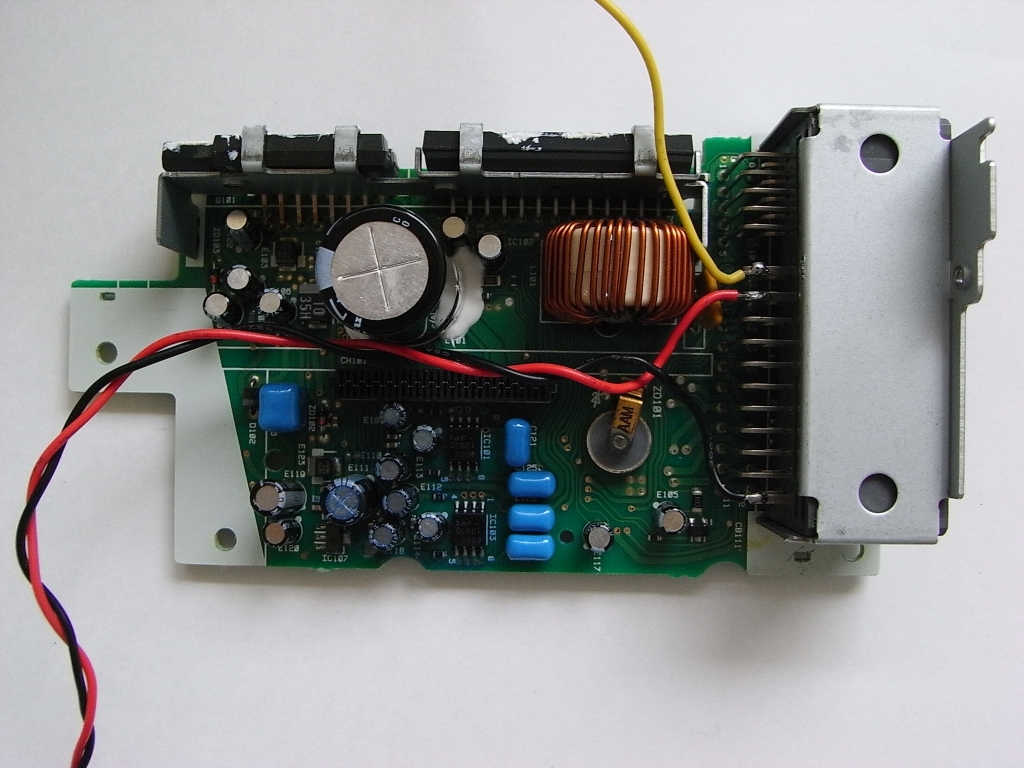

ラジオ背面のコネクタから取るので、リード線を半田付け

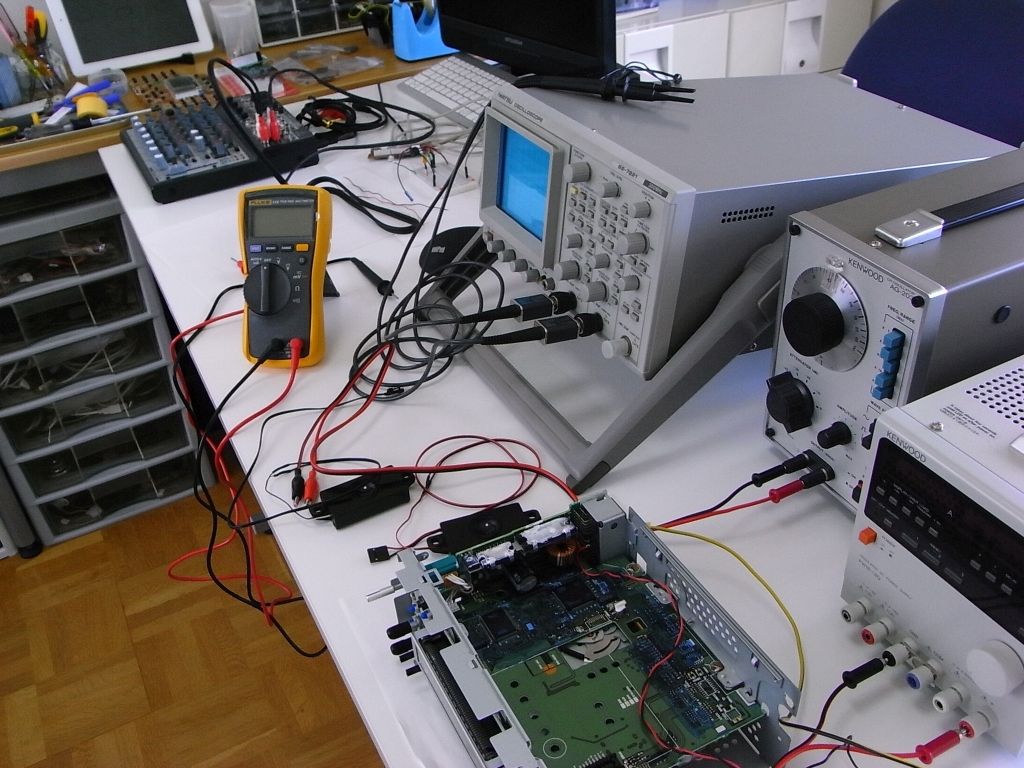

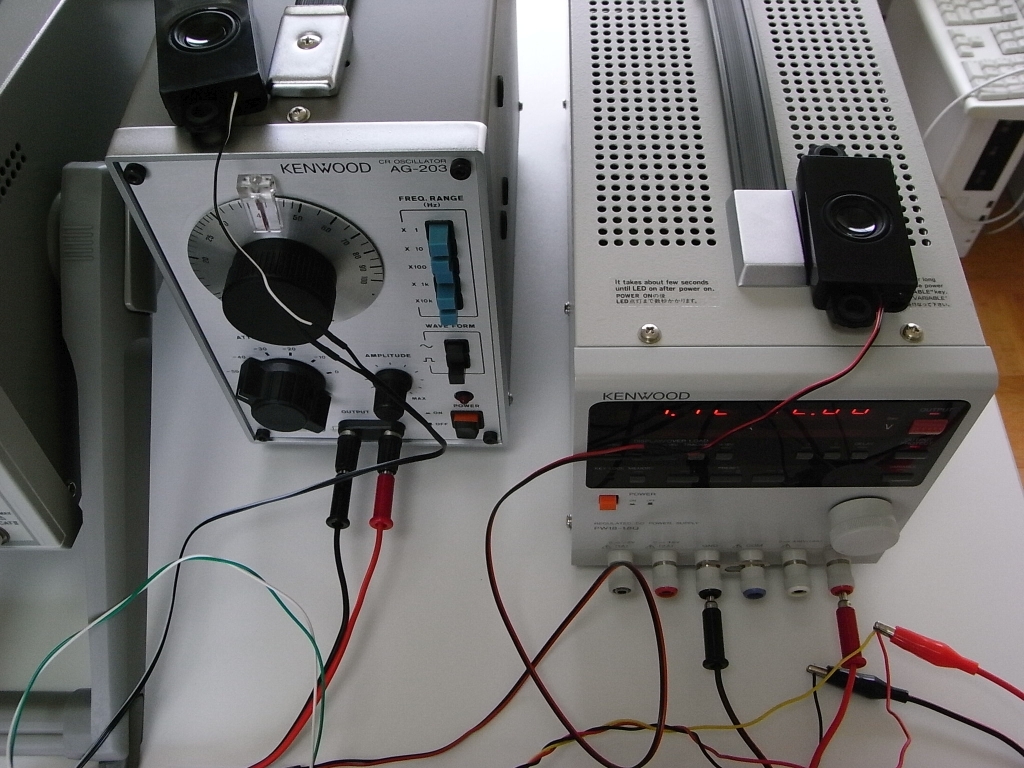

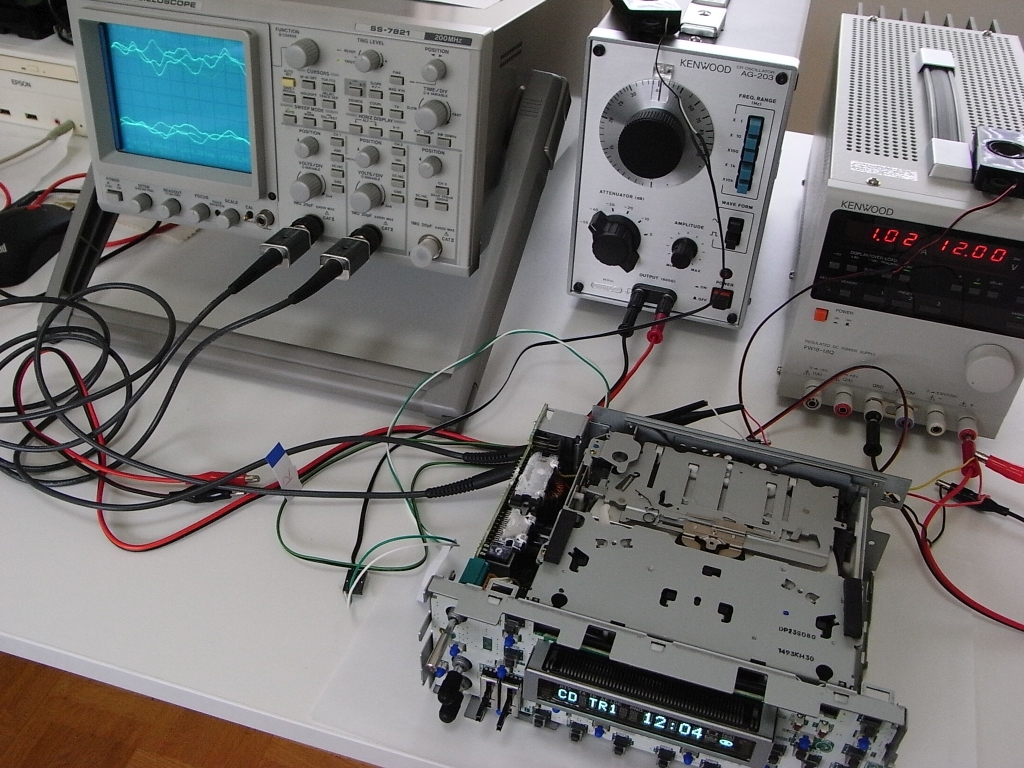

テスト環境

---

②ＡＵＸアダプターの動作確認

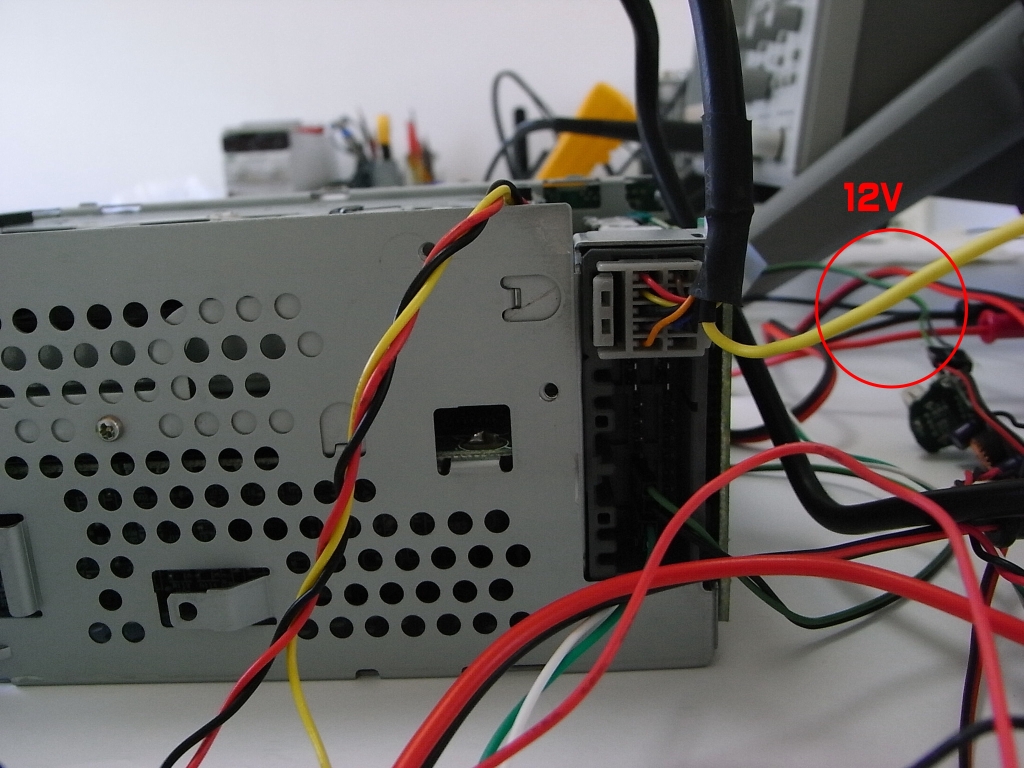

ＡＵＸアダプターのＣＤＣケーブルの +12Vは、ラジオ内部へ配線します。

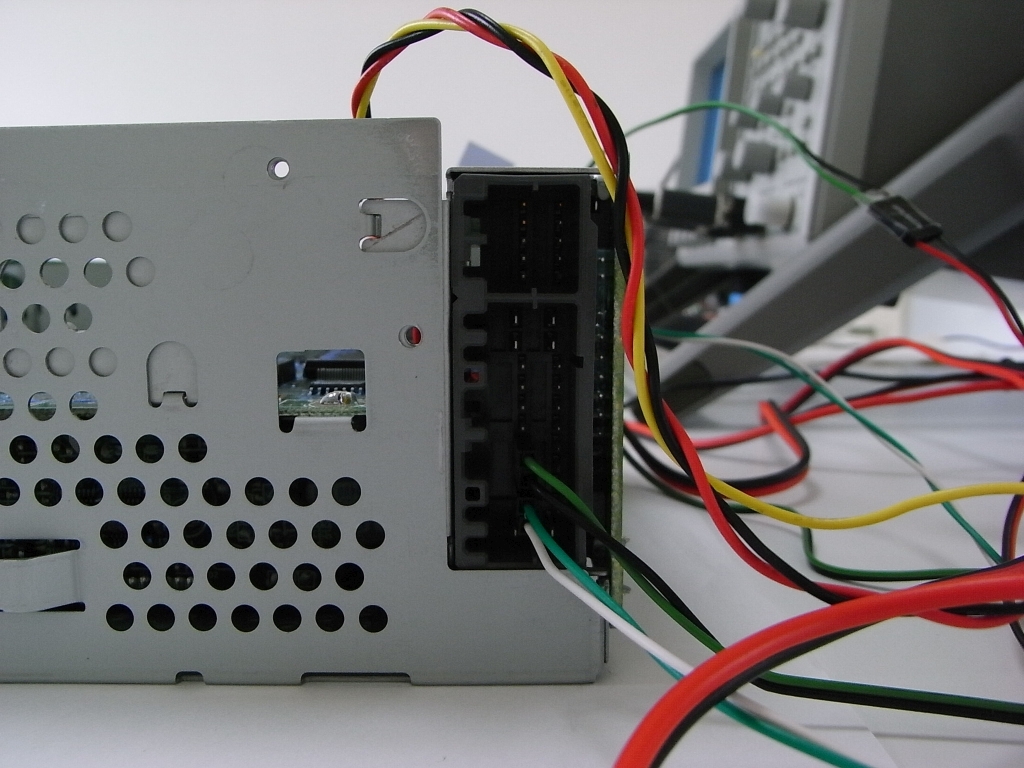

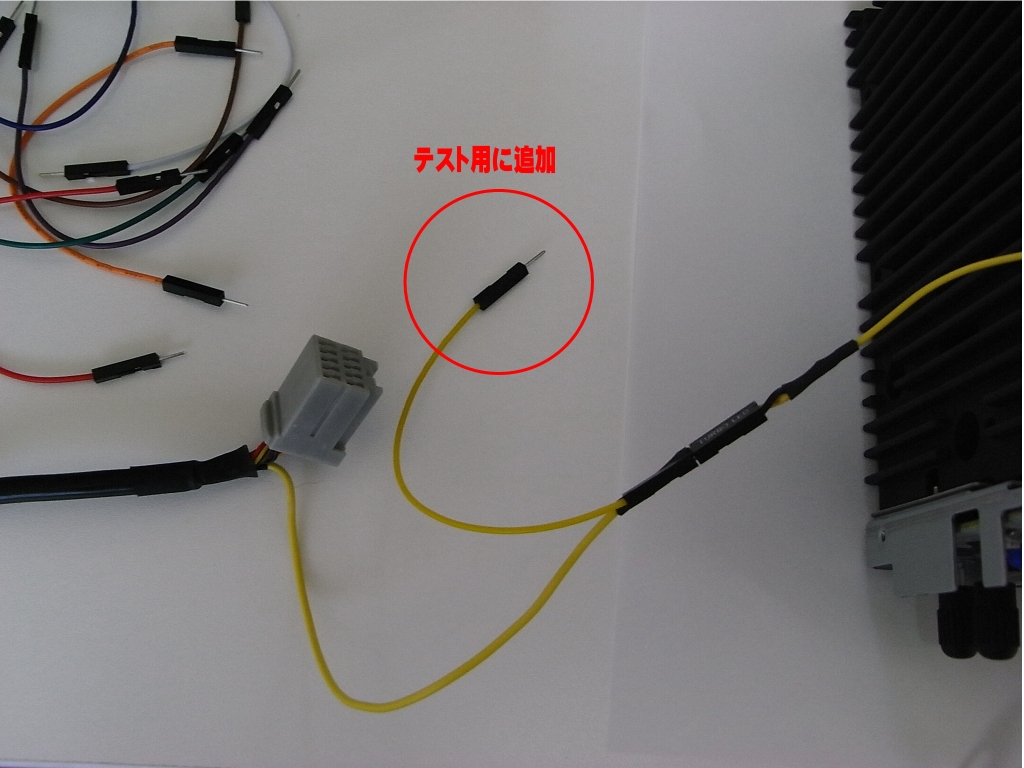

テスト用にコネクタからピンにて引き出します。
（リアセンブル時には、取り外し）

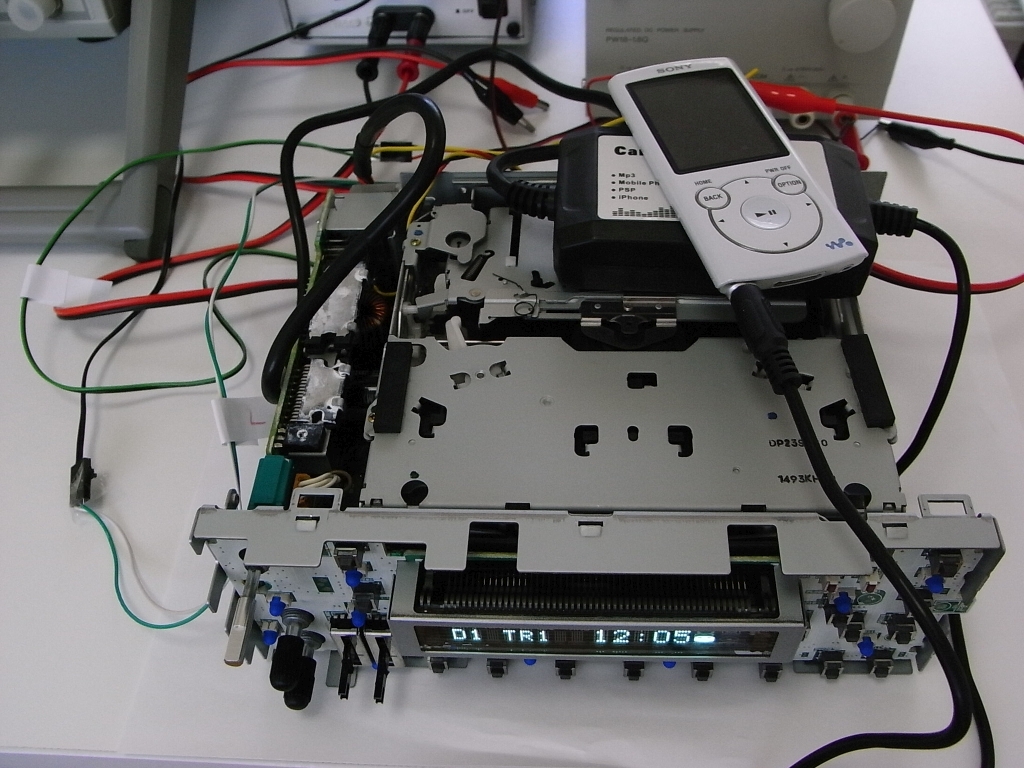

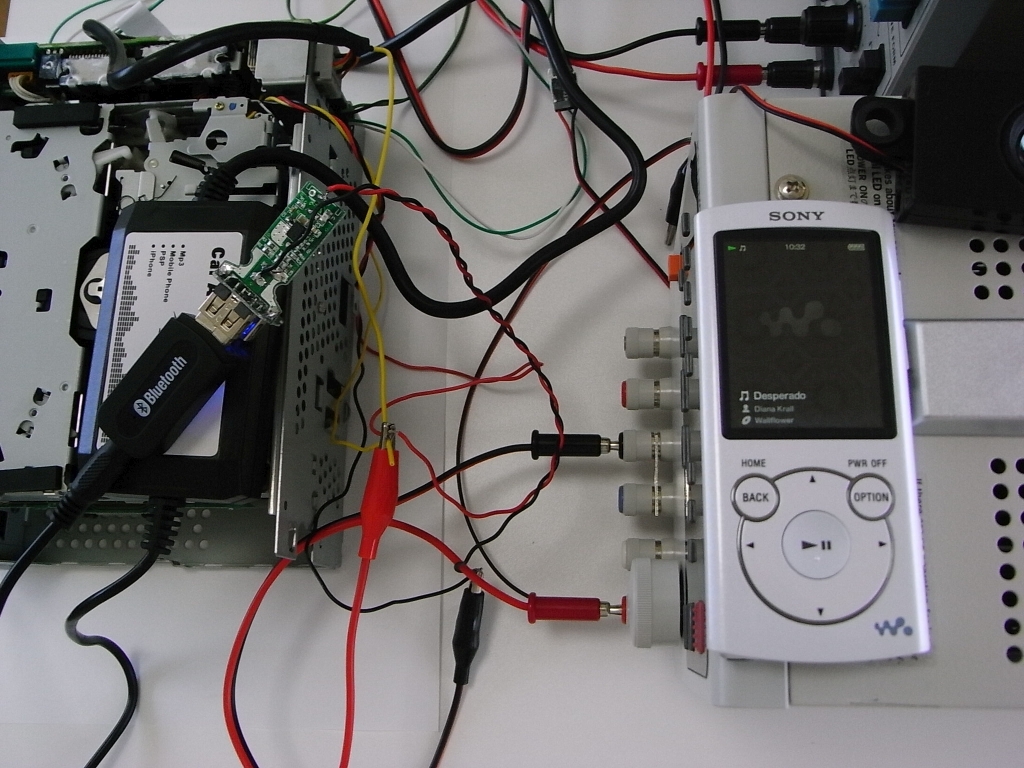

ＡＵＸアダプターにウォークマンを接続してテスト

ウォークマン　→　ＡＵＸアダプター　→　ＣＤＣインターフェース

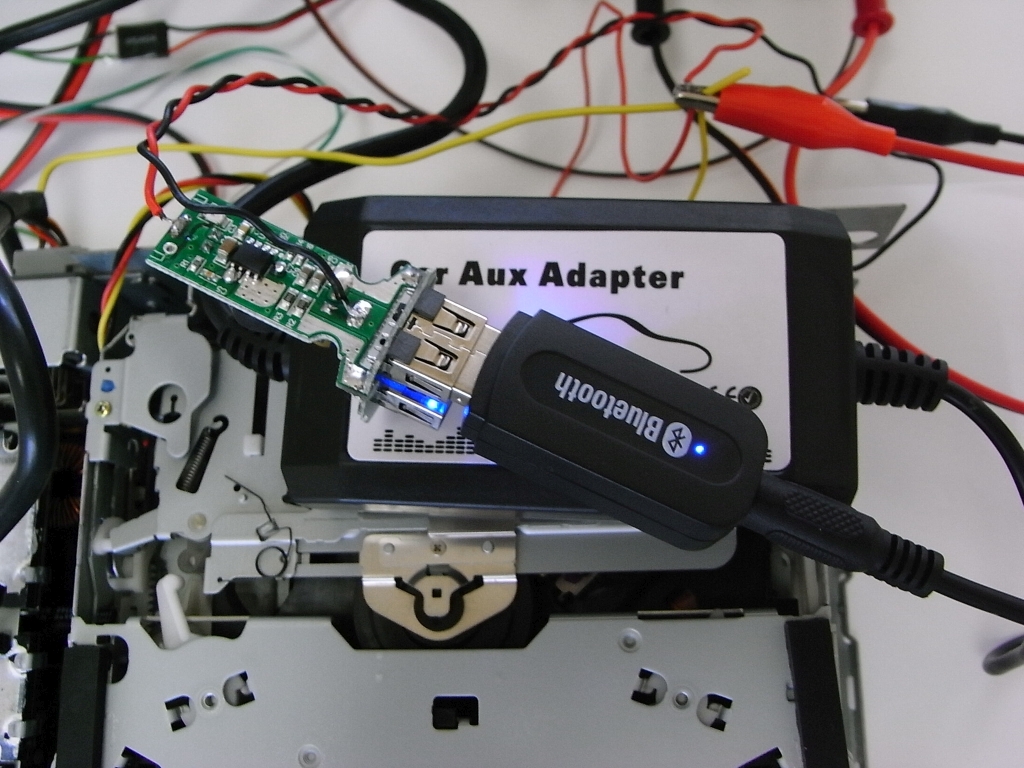

次に、Bluetooth経由の接続テスト

ウォークマン　→　BluetoothＵＳＢ　→　ＡＵＸアダプター　→　ＣＤＣインターフェース

---

③ラジオの組み立て

システム全体の動作確認できたので、ラジオを組み立てます。






ＡＵＸアダプターは、ラジオ背面に取付けます。

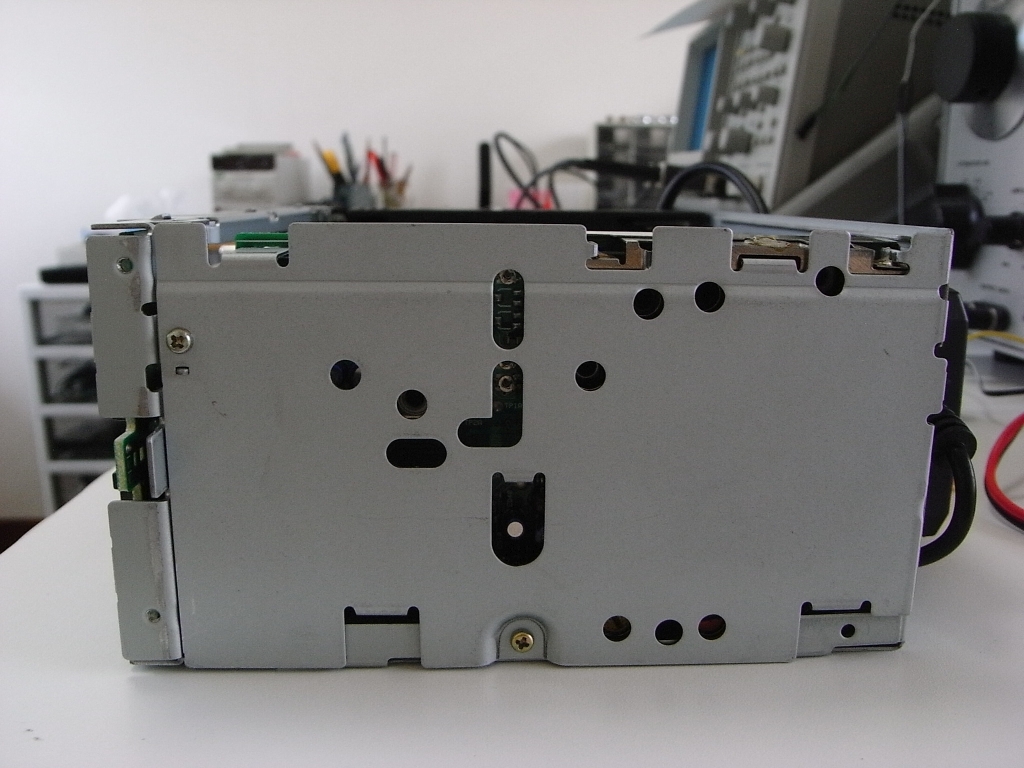

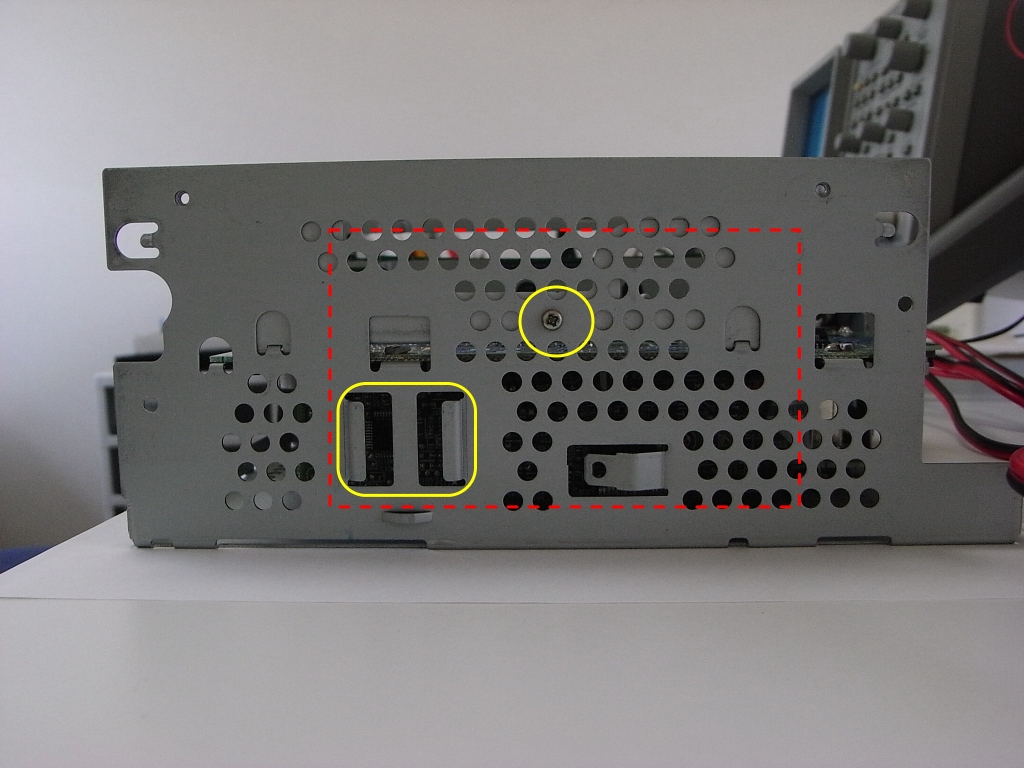

※黄色部分が突起

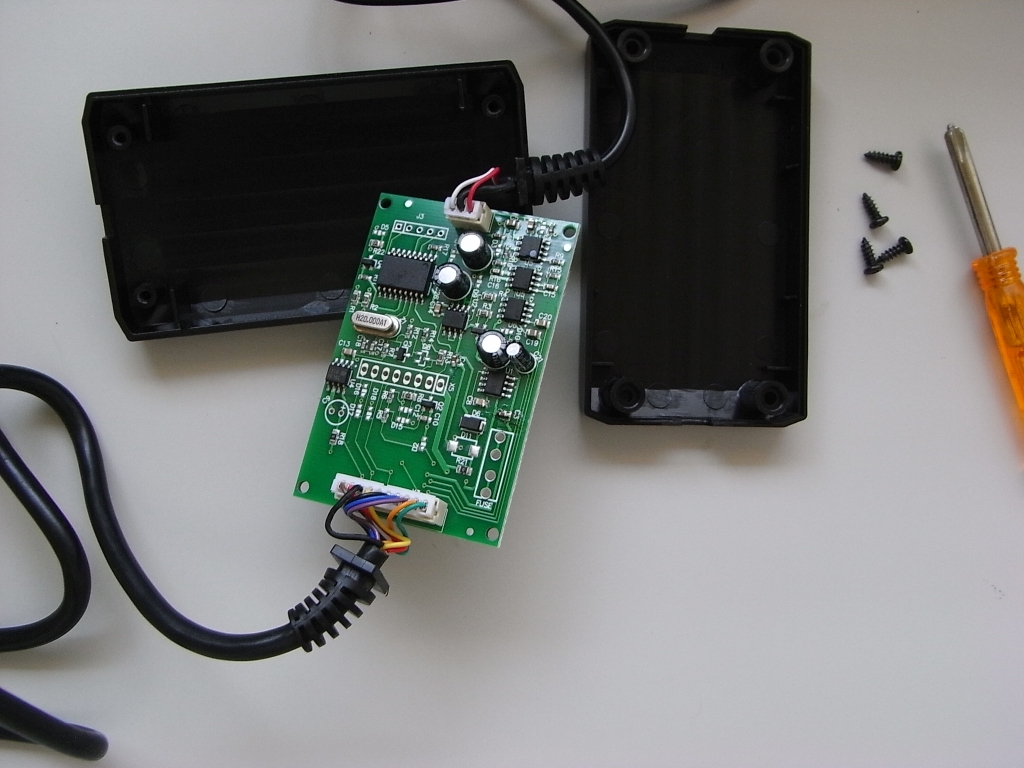

ＡＵＸアダプターを分解します。

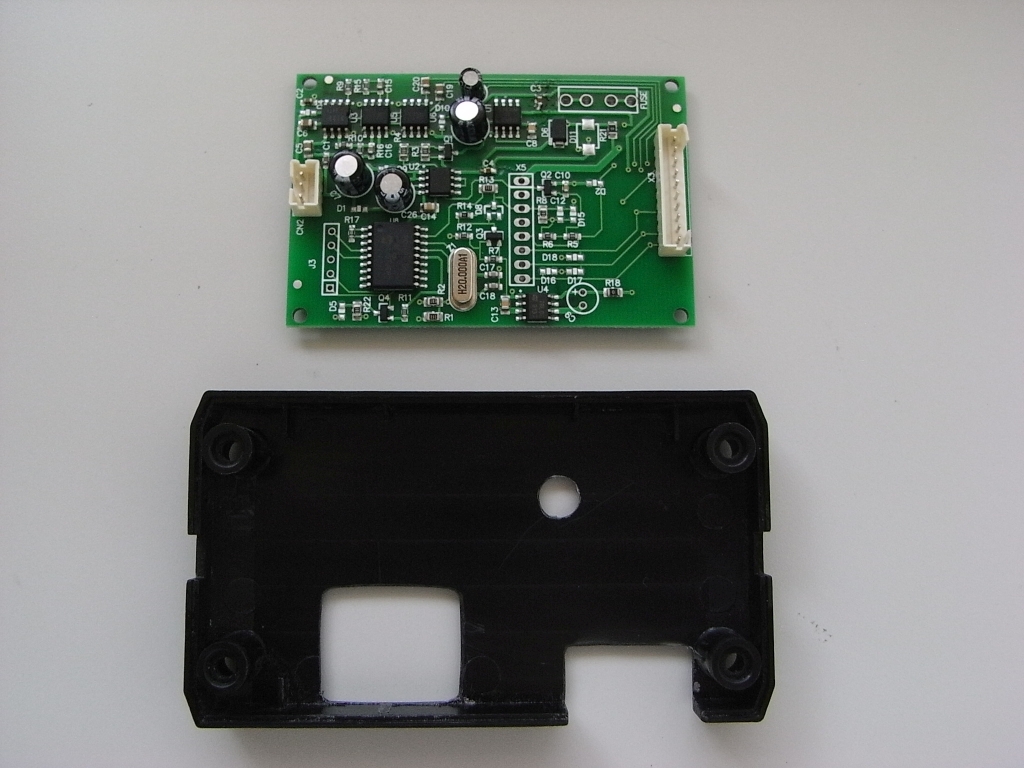

背面には突起が有るので、ＡＵＸアダプタのーケースを穴あけ加工します。






本体に、電源ユニットを取付けます。

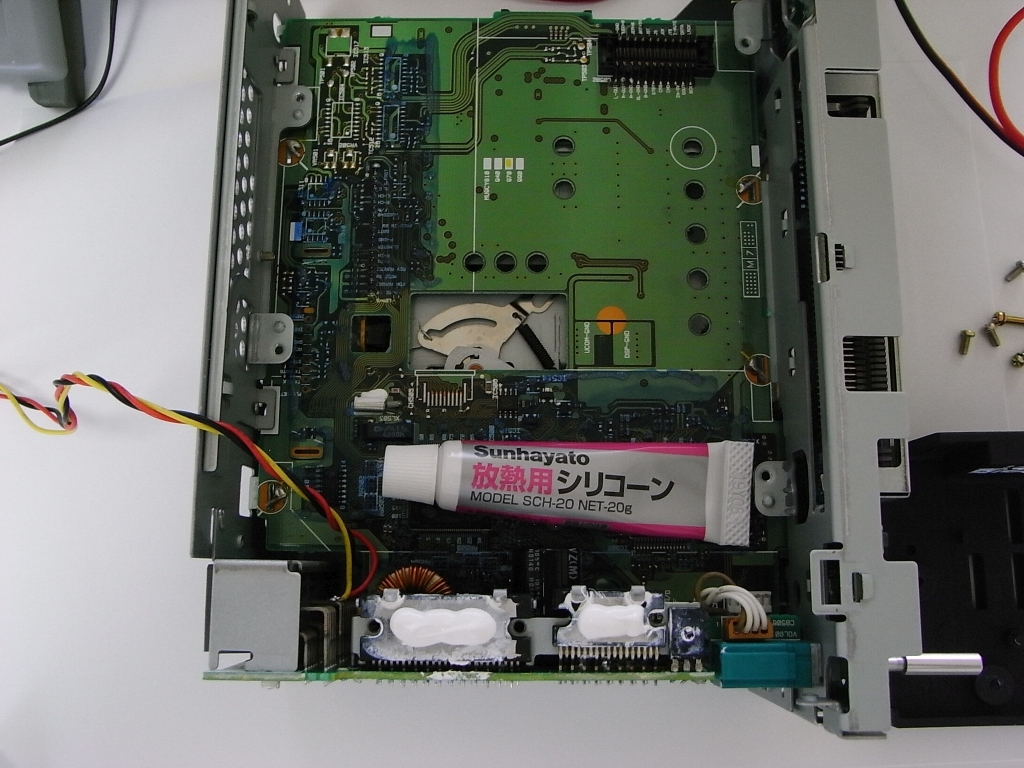

放熱用シリコーンを塗布

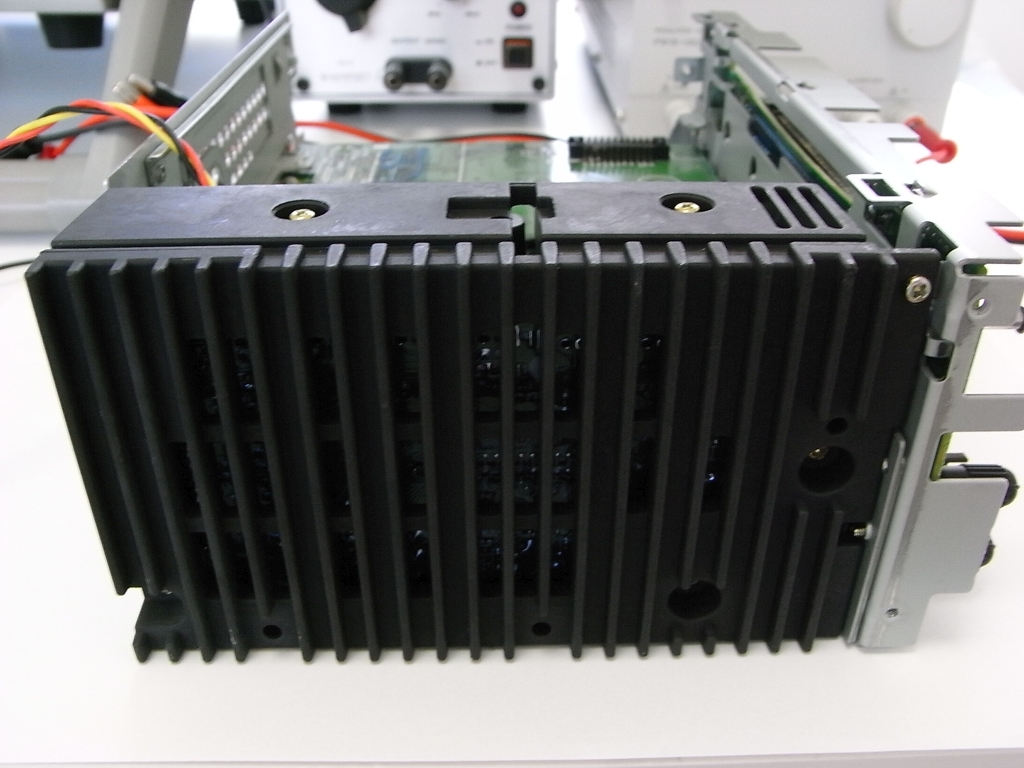

放熱板を取付け

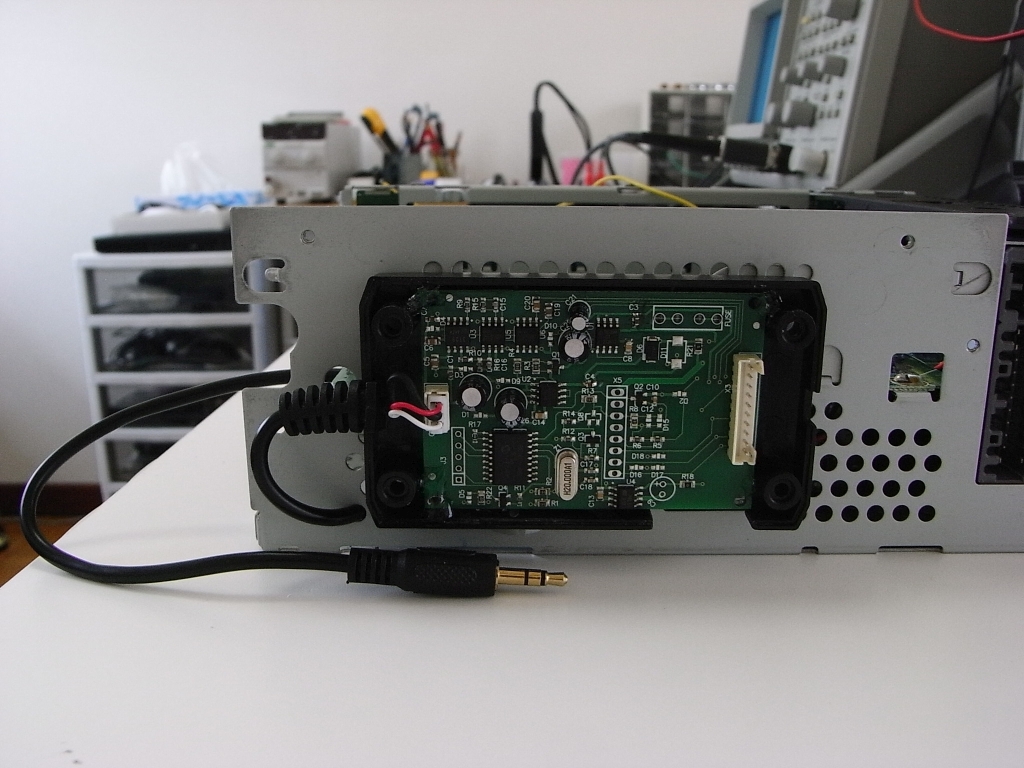

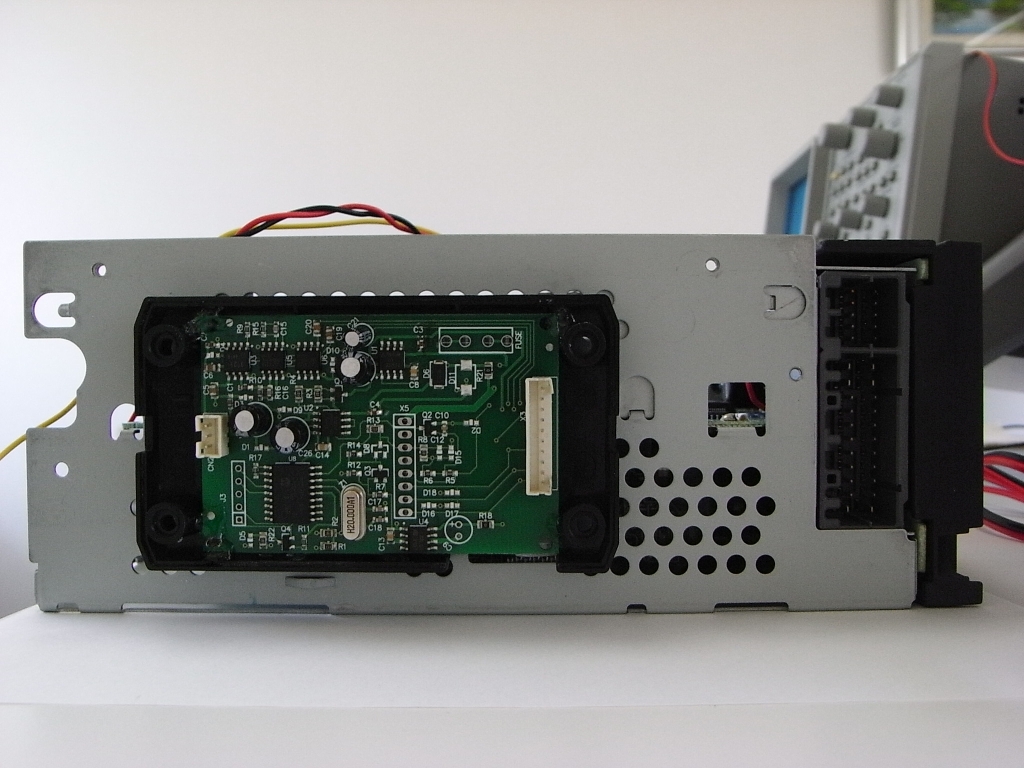

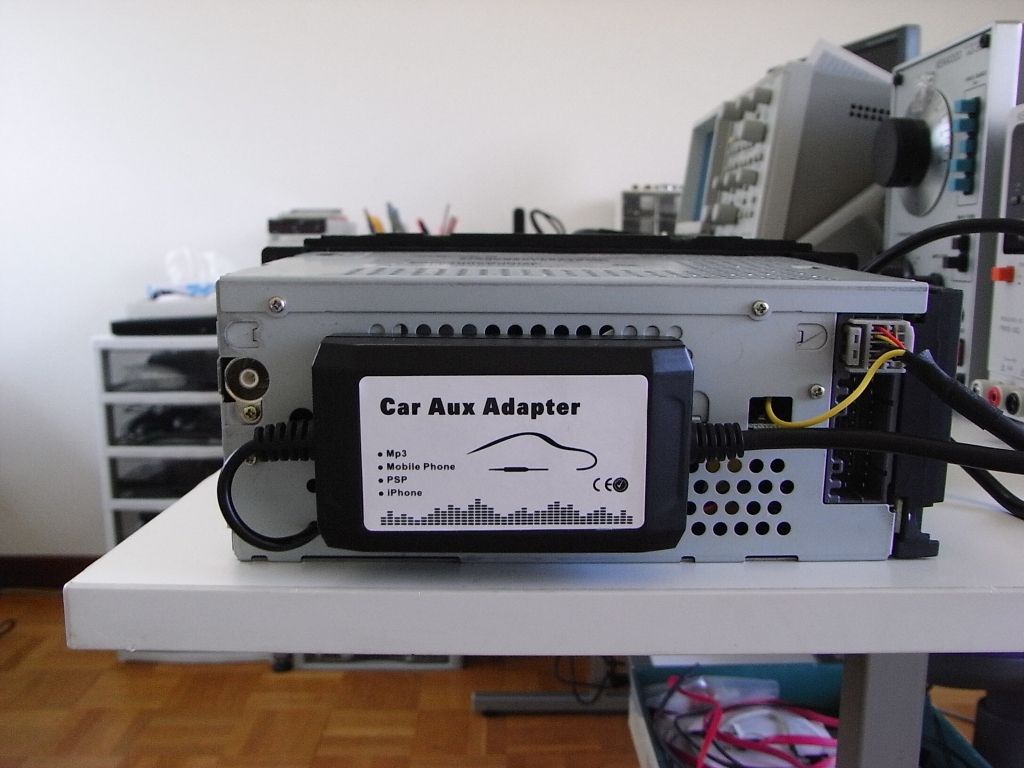

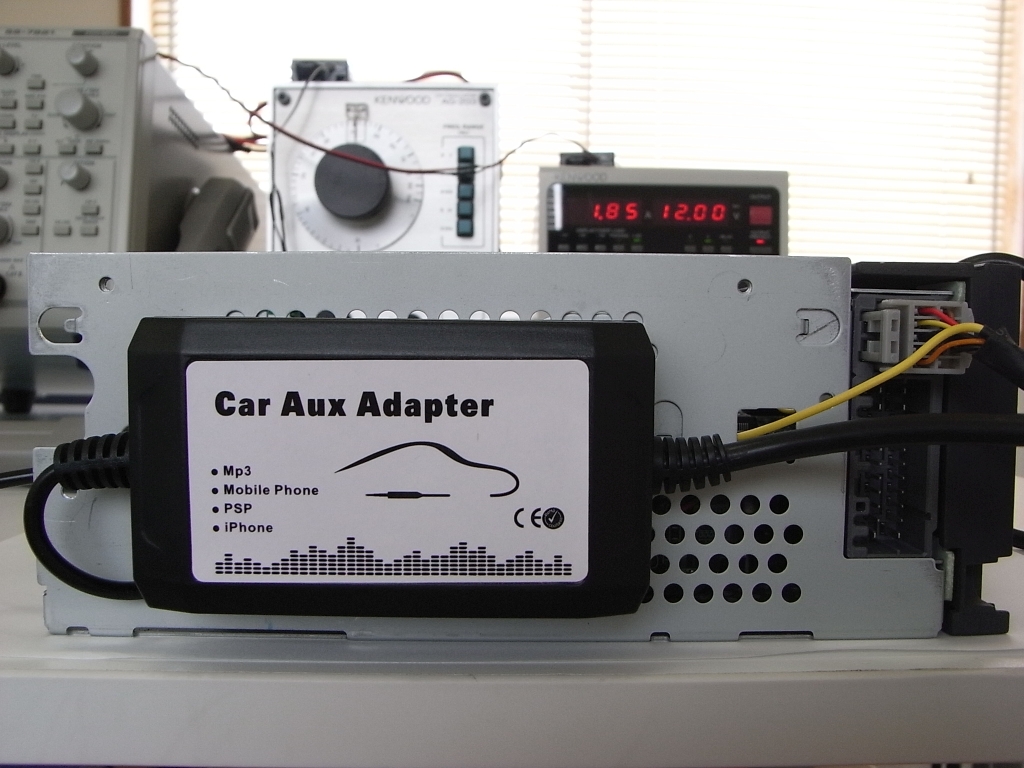

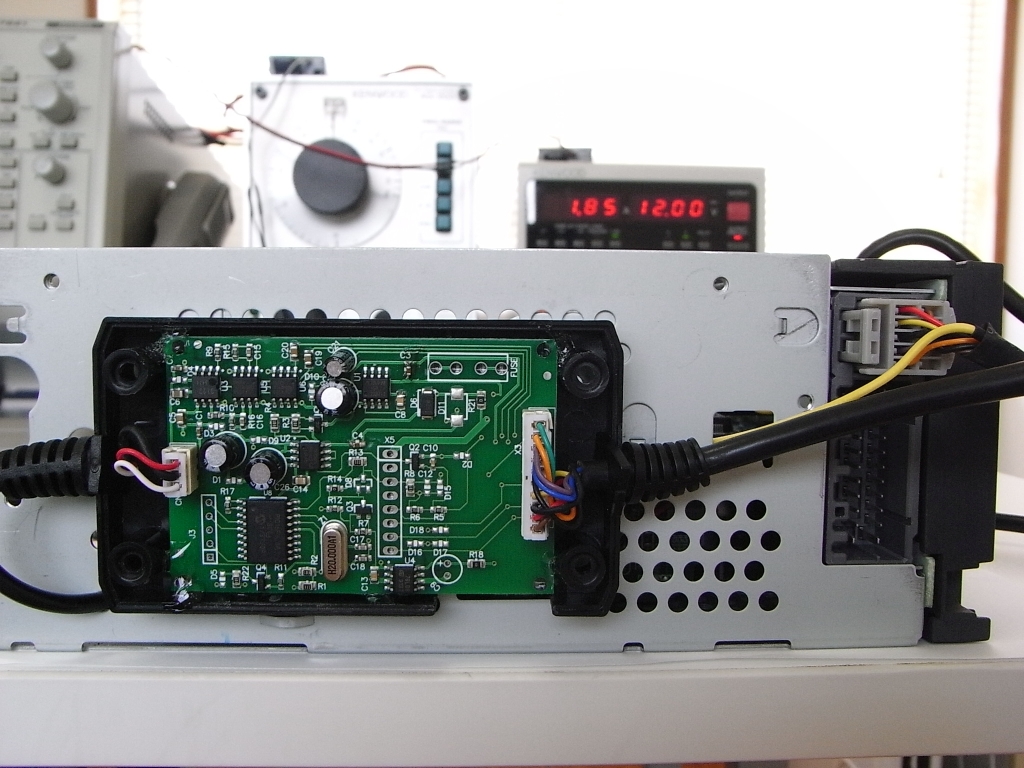

背面にＡＵＸアダプターを取り付けました。






ＡＵＸアウトの配線（ピンジャック出力）






ＣＤＣコネクタの配線






ＡＵＸアダプターのカバーを取り付け

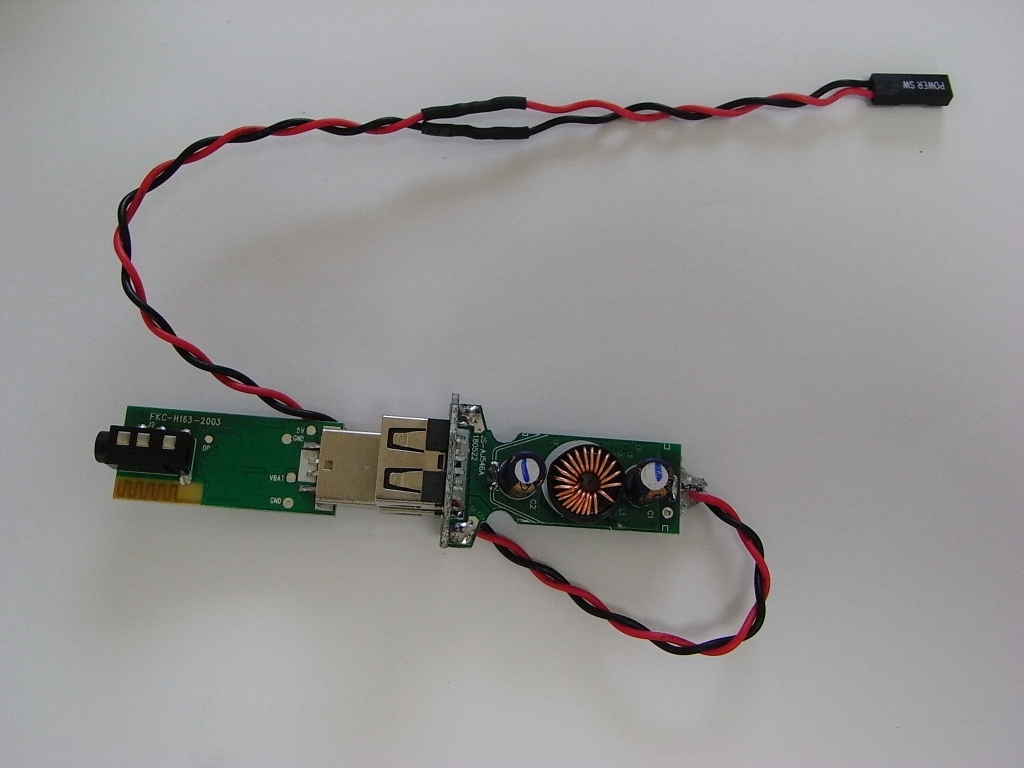

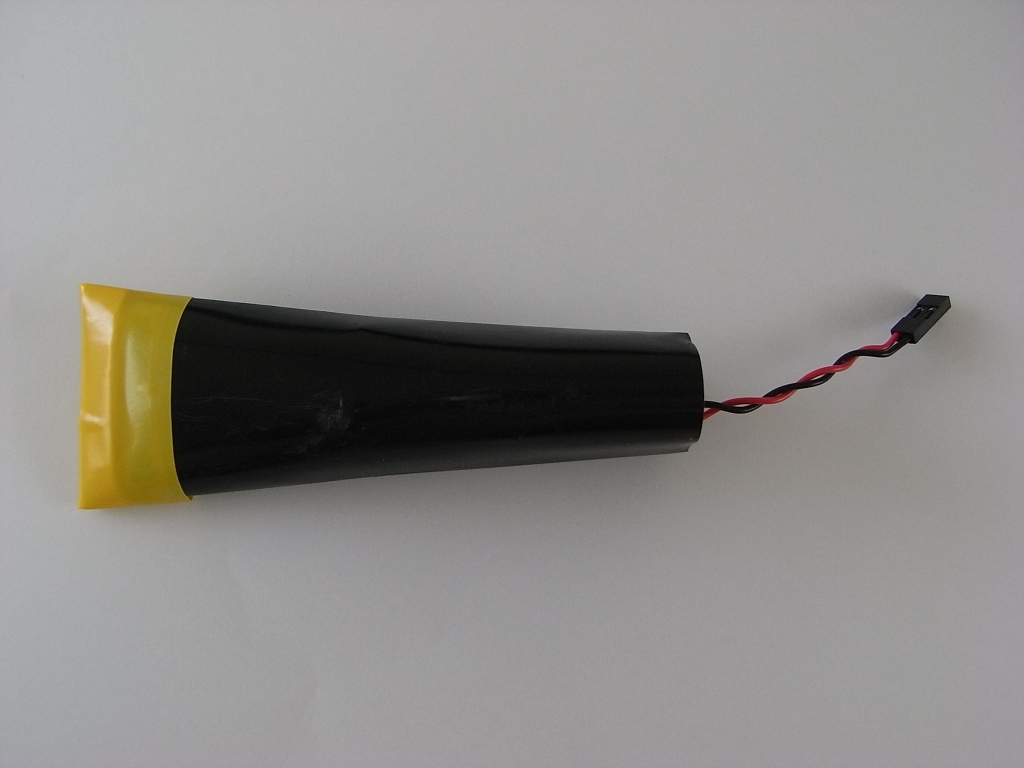

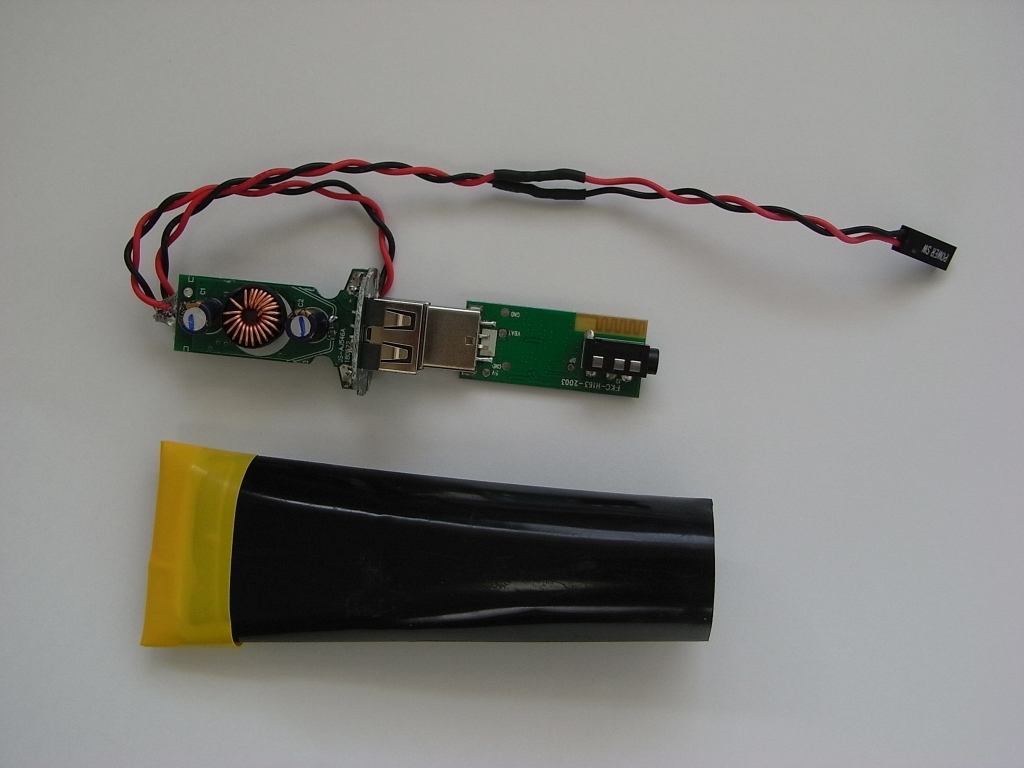

BluetoothＵＳＢとシガレットＵＳＢを接続し、ビニールケーブルに収めます。

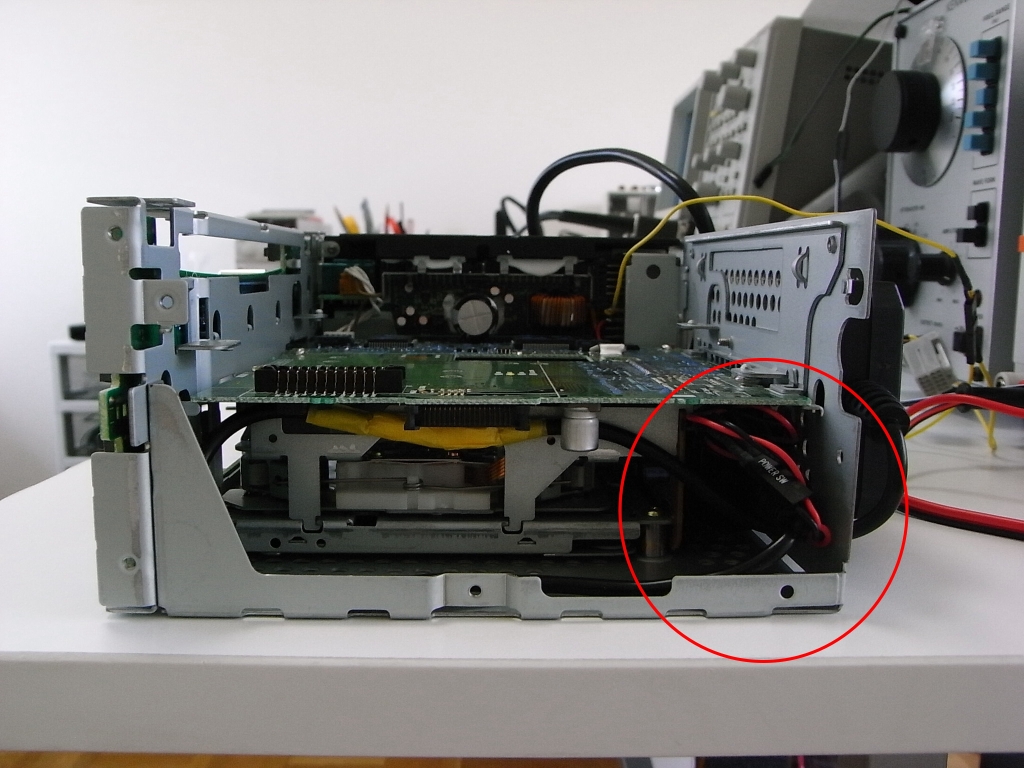

ラジオのカセットの奥が空いているので、ここに入れます。






ＦＭラジオのボードを取り付け

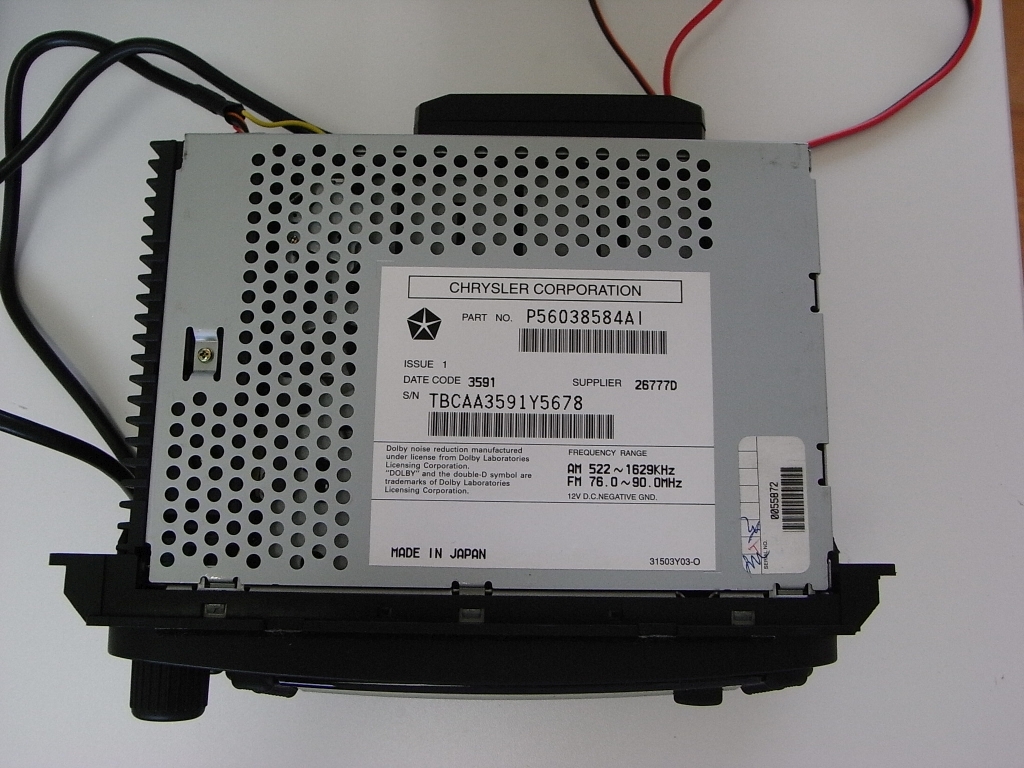

上部カバー取付け






ラジオ背面

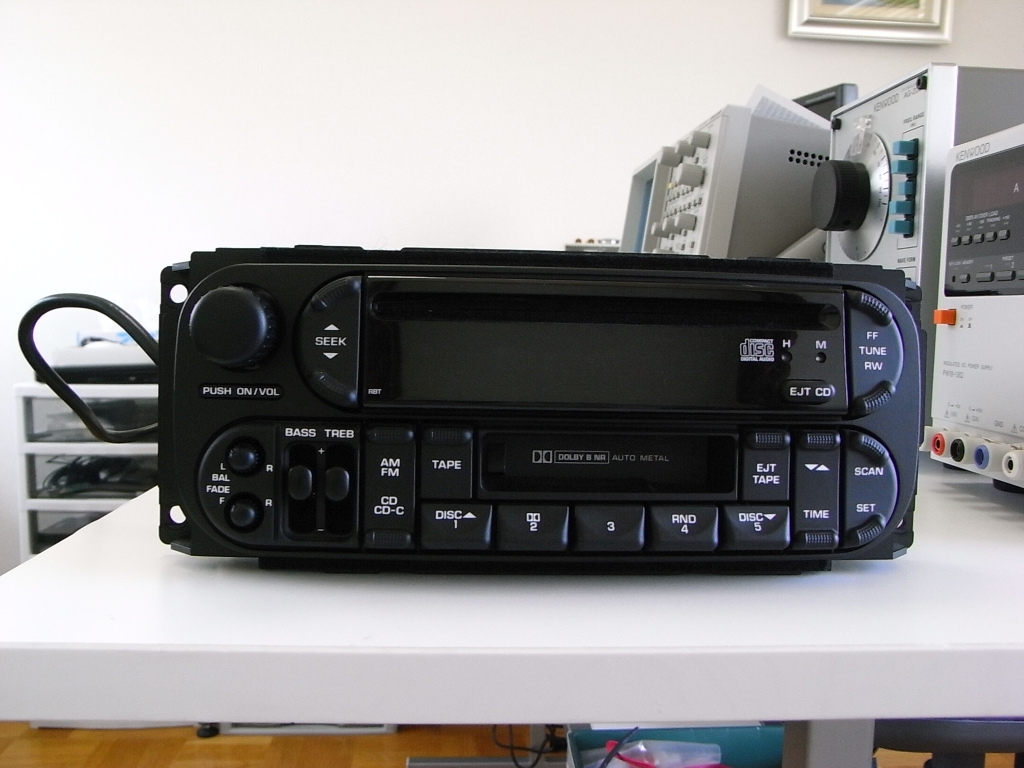

ラジオの組み立て完了。

---

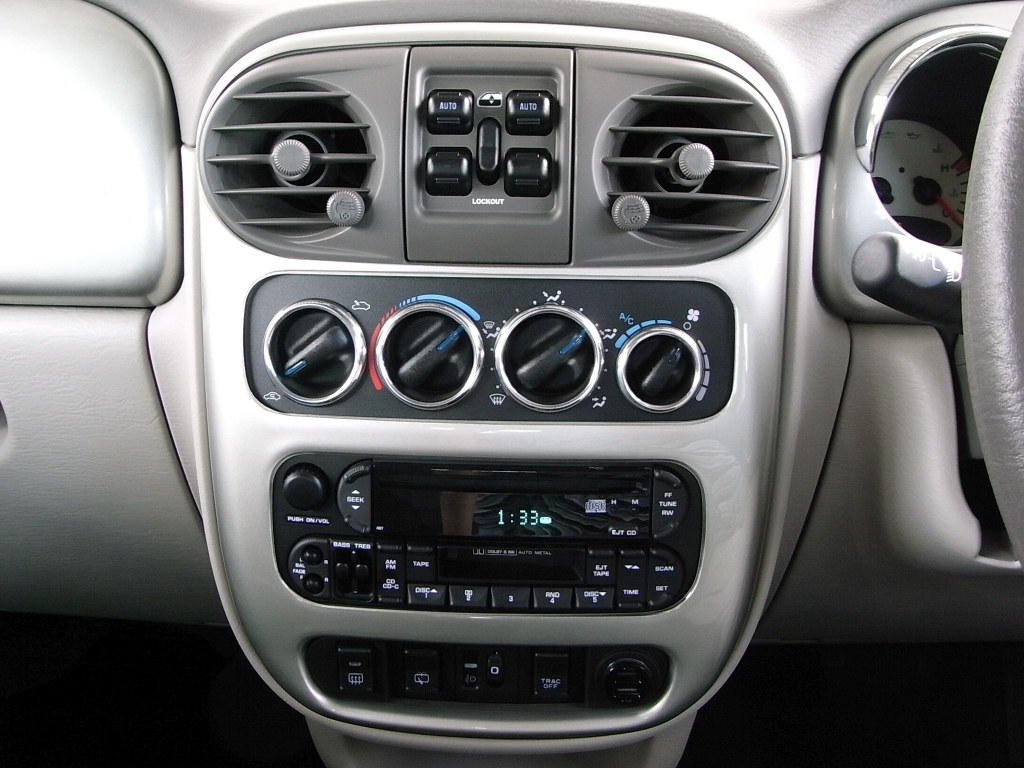

④クルマに取付け

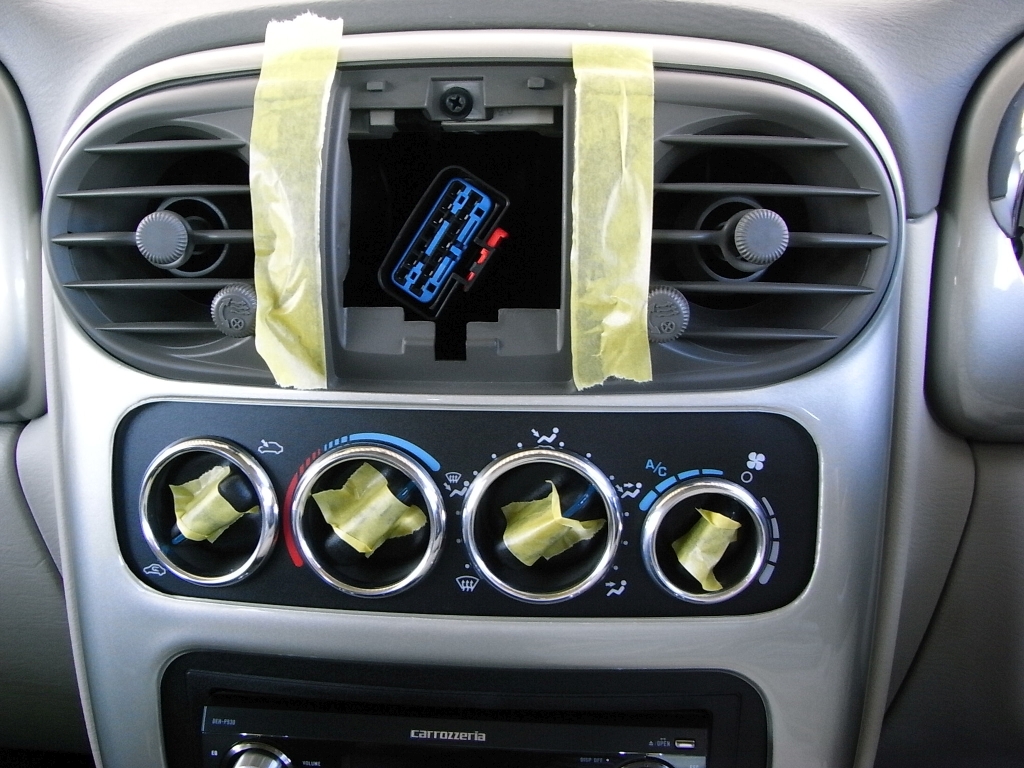

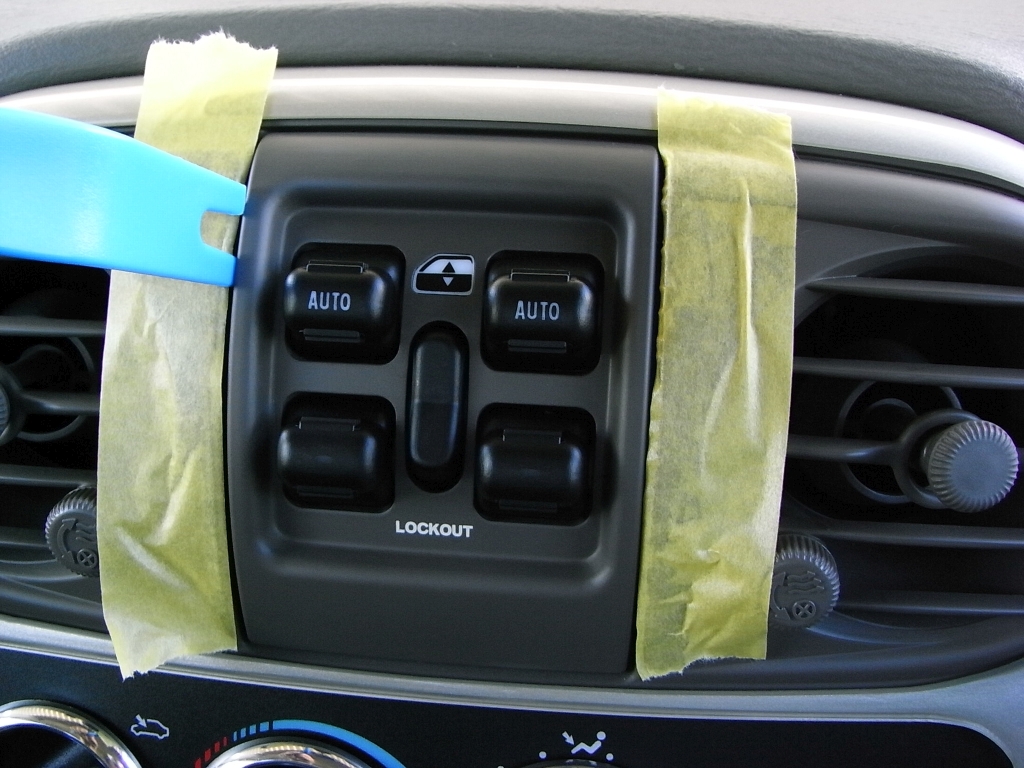

パワーウィンドウ・コントロールＳＷを外します。

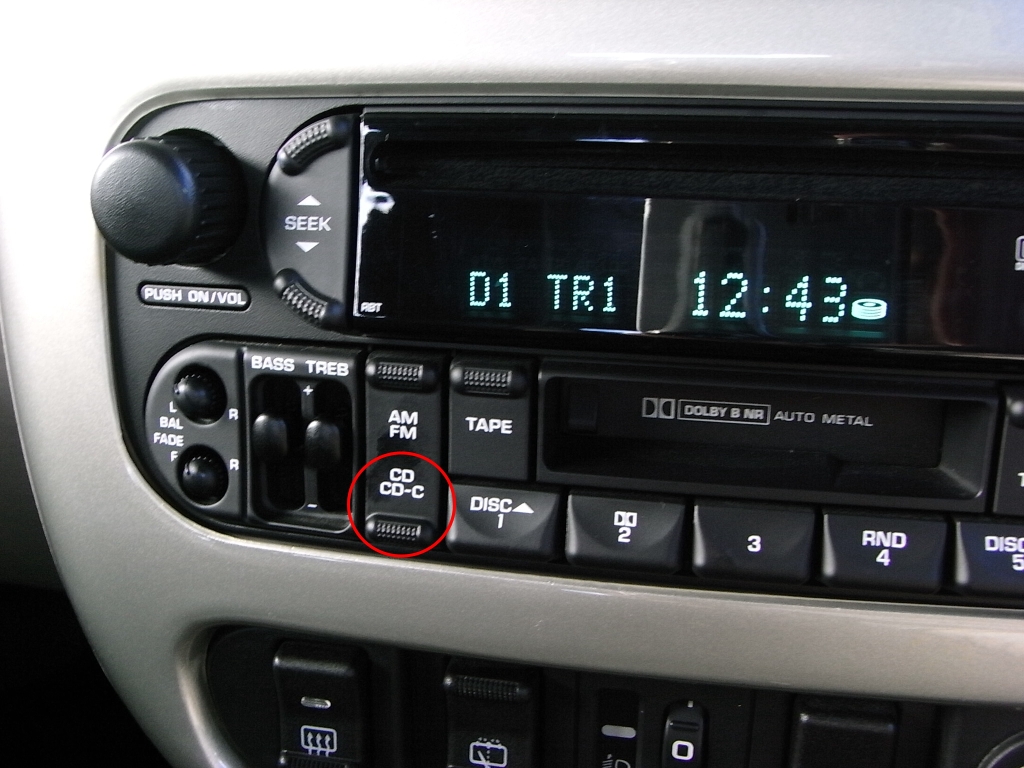

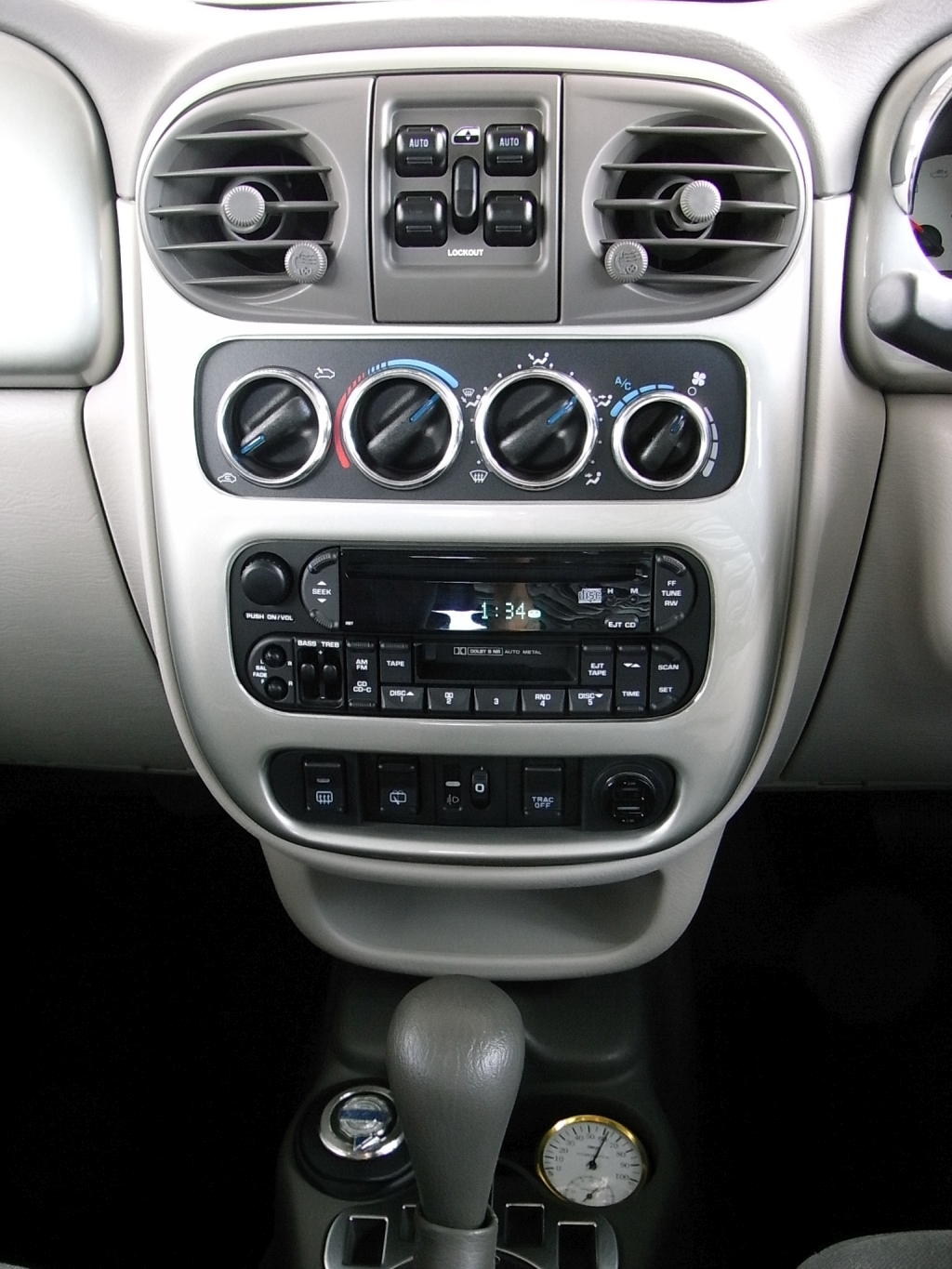

Bluetooth接続後、CD / CD-Cモードに切り替えて再生確認

---

CDチェンジャー プロトコル　（　J1850 VPW CDC　）






ラジオがCDチェンジャー対応になっていれば、
CDチェンジャーコネクタに音源を送れば再生可能です。

しかし、単に　CDチェンジャーコネクタのＲ・Ｌピンに接続しても音楽は再生されません。
BUSコントロール端子に、CDチェンジャー有りの信号を渡す必要があります。

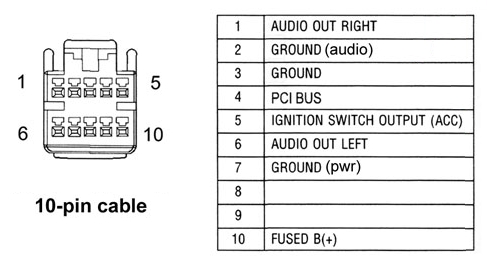

CDチェンジャーのコネクタは、メーカーにより形状・信号ピンが違いますが
下記の４つのピンに適切なデータを渡せば音楽は再生されます。

　オーディオＲ
　オーディオＬ
　オーディオアース
　BUSコントロール(J1850)

※シリアル通信のコマンドは非公開

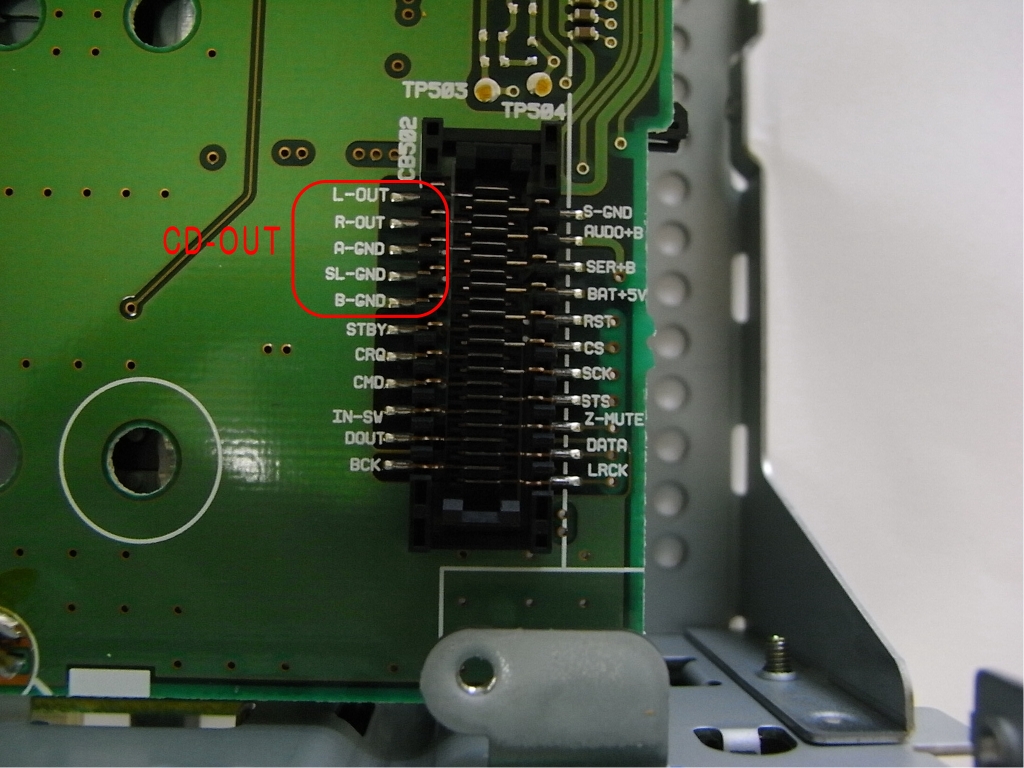

また、下写真のCD音源出力端子に、音源を入力してもNGです。
