車庫に人感センサー取付け

街灯が車庫真近に有るので、人感センサーは不要ですが
車庫内に人感センサーで、照明するようにしました。

【人感センサーの仕組み】

赤外線センサーは赤外線を感知して電気信号に変える仕組みになっています。
物体は絶対零度でなければ赤外線を発していて、温度が高いほど多く赤外線を発します。
赤外線センサーは普段から赤外線を感知し、
人が通った時の赤外線の量の違いを感知して（温度の違いを感知して）照明などに電気信号を送り、スイッチが入る仕組みになっています。

　　　　　　　　　Netより

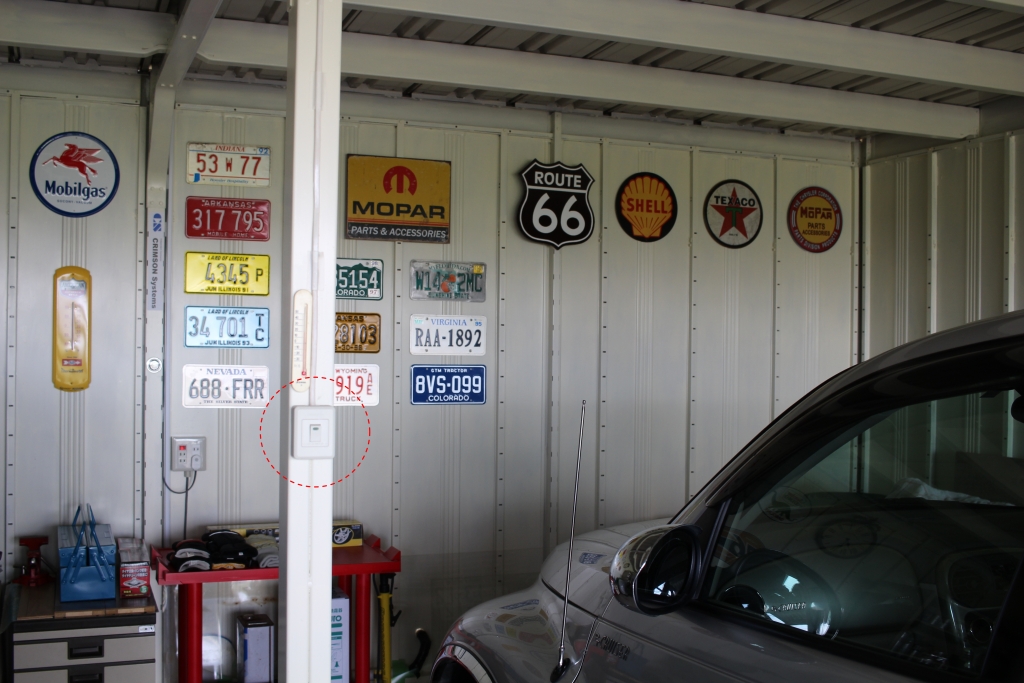

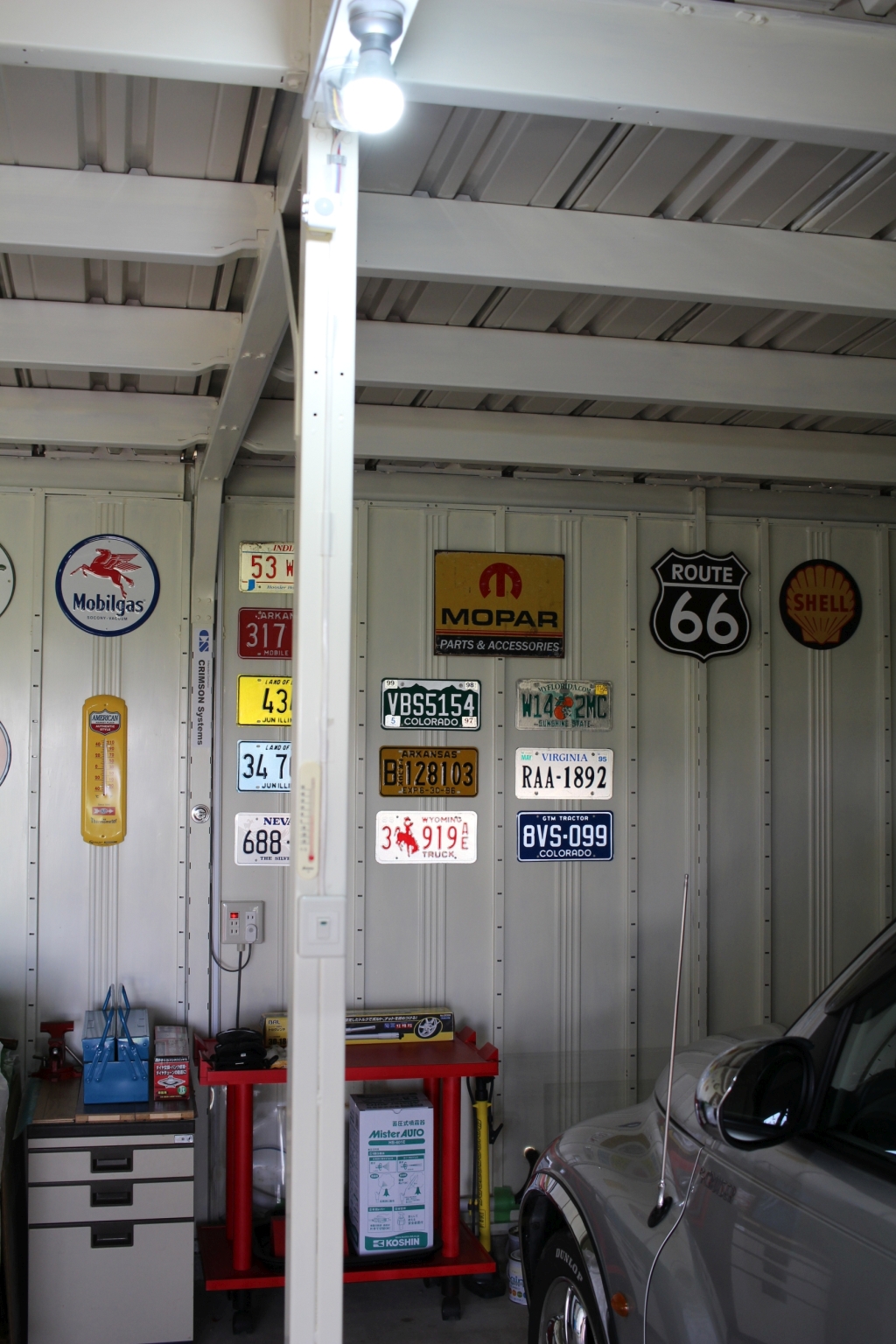

現状：車庫内にLED電球を設置し、中央柱に照明ＳＷを取り付けてあります。

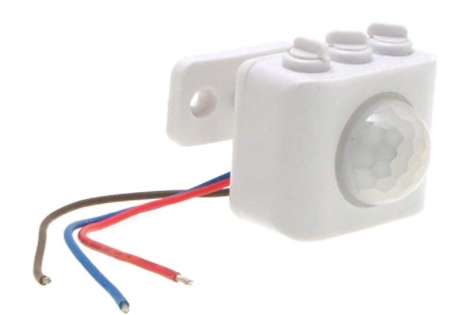

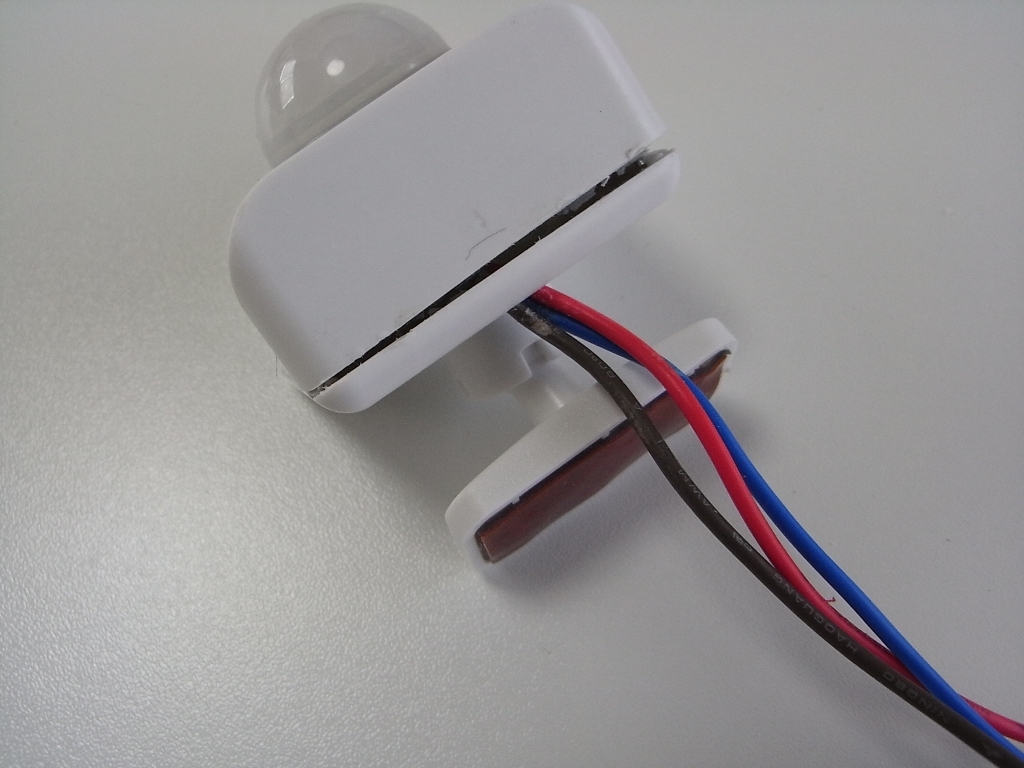

アマゾンで「人感センサースイッチ」を購入しました。

リュウド㈱￥1,180

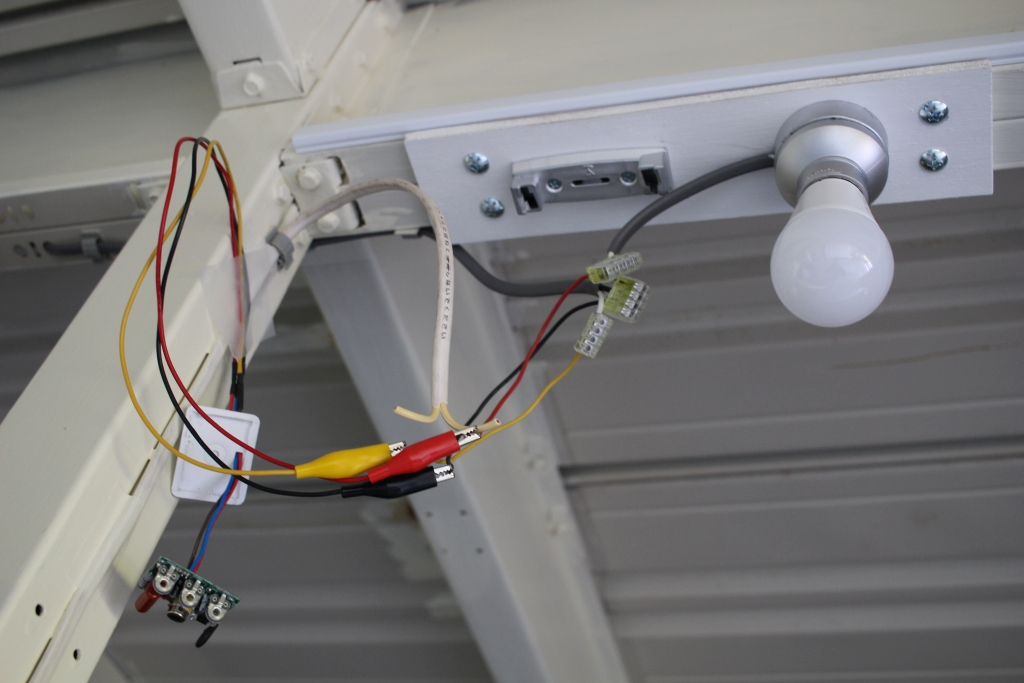

リード線が短いので延長し、テスト用にワニ口クリップを取り付け。

リード線が３本の理由：　ＳＷの２線　＋　センサーの電源供給用

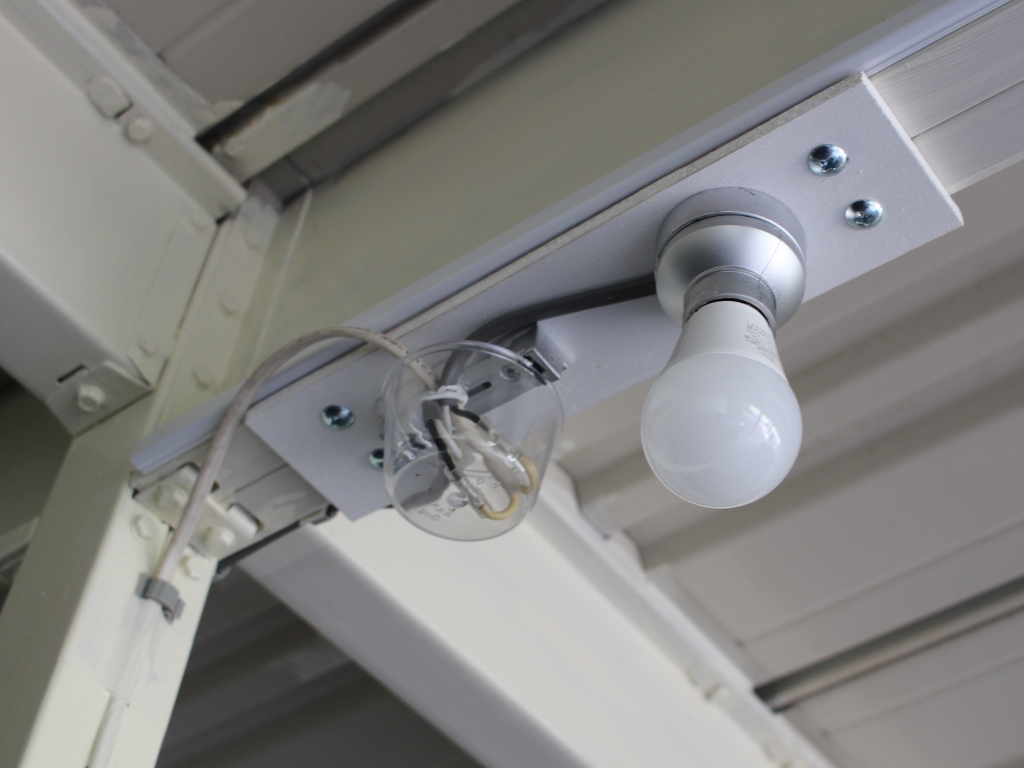

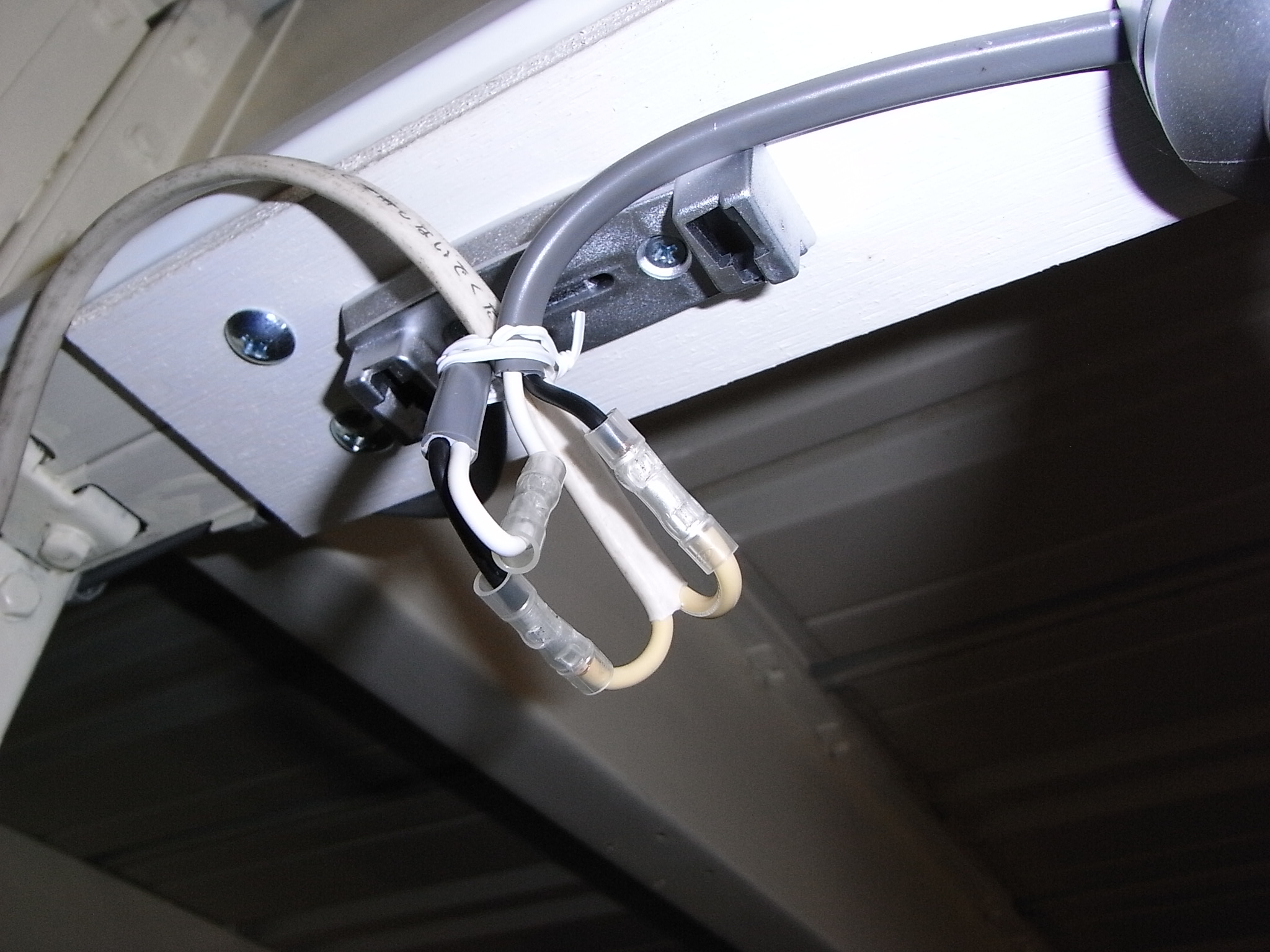

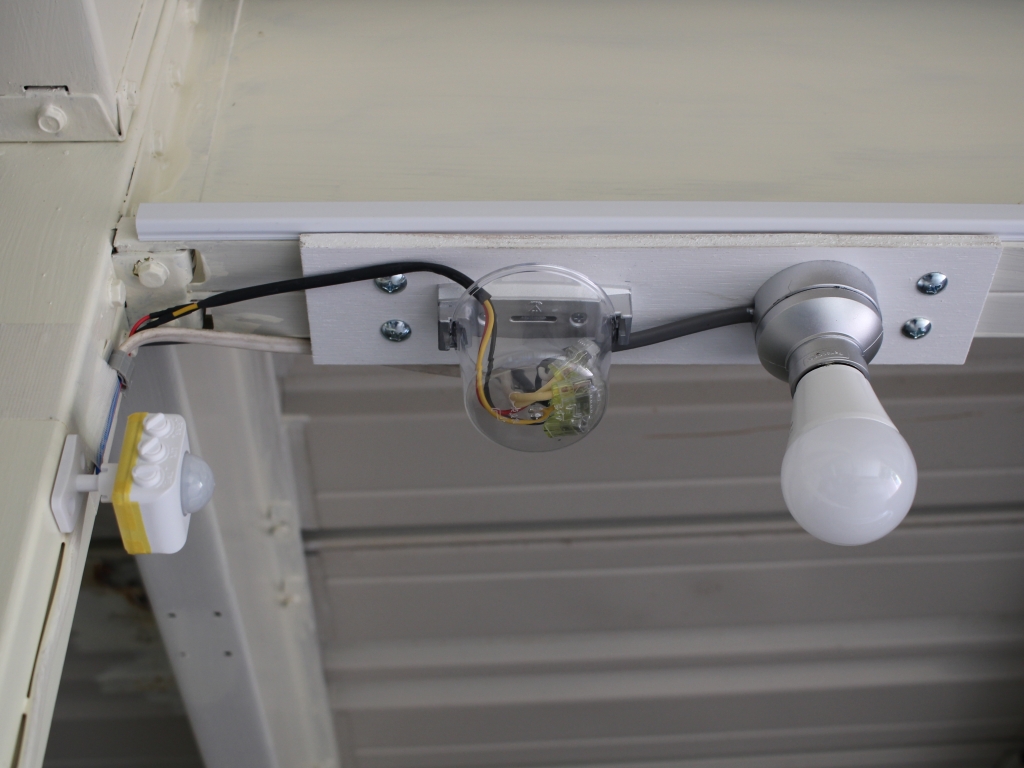

中央に　パナソニック 60WのLED電球

木板にブラケットを取り付け、シルバー塗装

ジョイントボックスのカバーを外して、人感センサースイッチを取り付けました。

誤って「人感センサースイッチ」を落としてしまいました。
心配なので、少し振るとガサガサ音が・・・

取り付けたところ動作しない。 (＞＜)

調べる為、蓋を開けようとしたのですが接着材で固定され開かないので
金鋸で蓋の部分をカットしました。

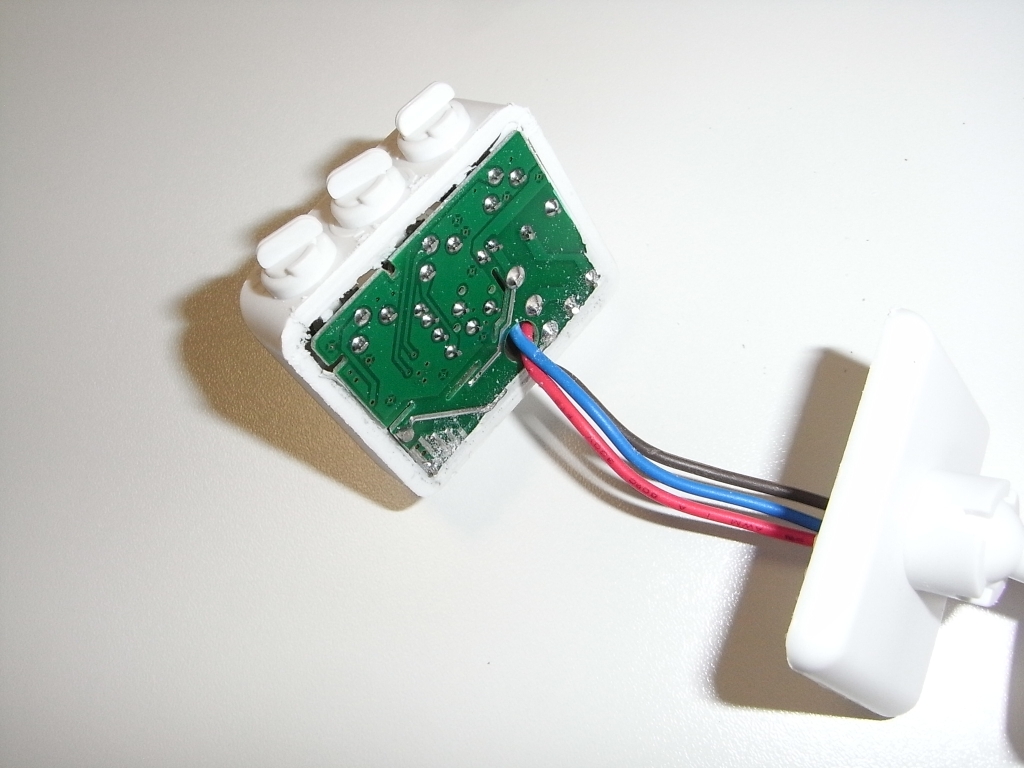

開けた状態

金鋸で基板を少し傷めました。

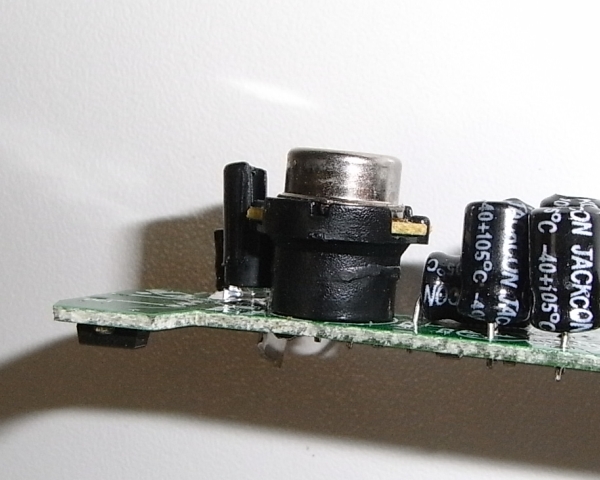

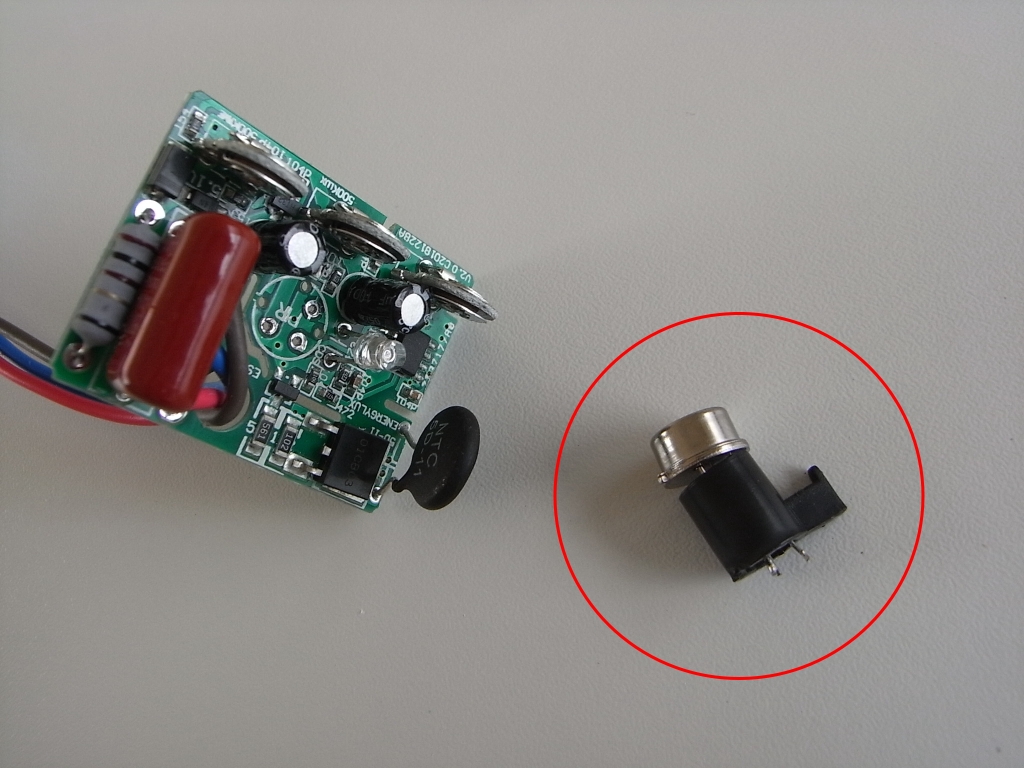

赤外線センサーのフォルダーが外れているので、
センサーを一旦取り外し、再度はんだ付けしました。

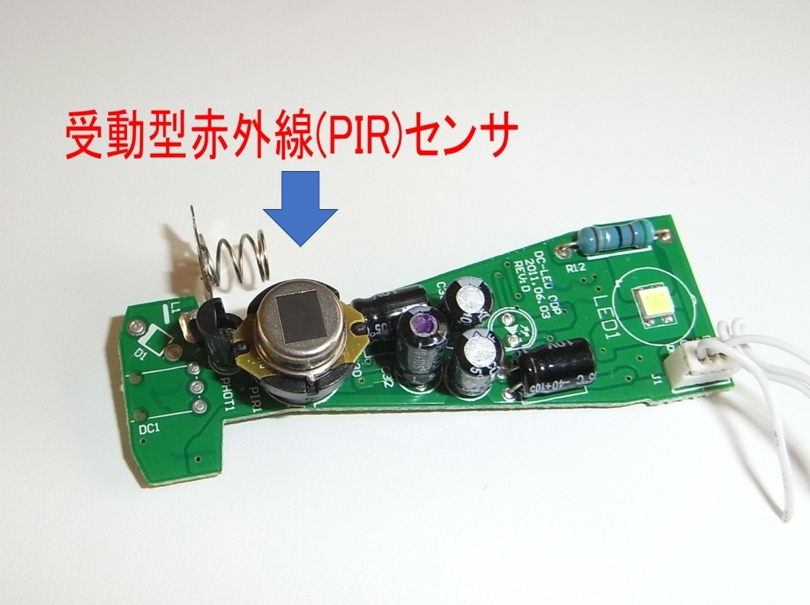

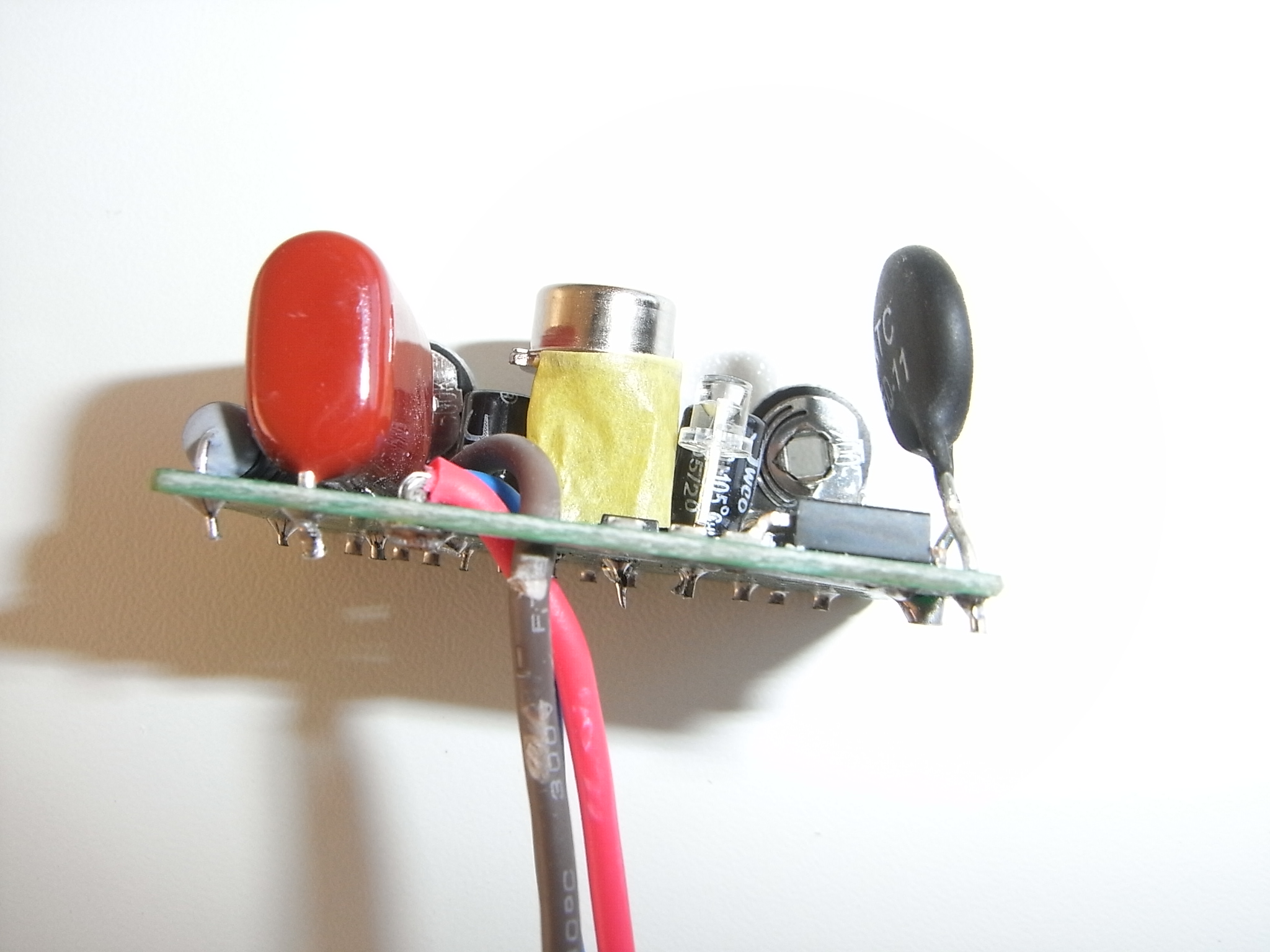

手元に有る、別の受動型赤外線(PIR)センサ（受光面が大きい）

PIR:（Passive Infrared Ray）

このフォルダーの方がしっかりしています。

ボンドとテープで留めました。

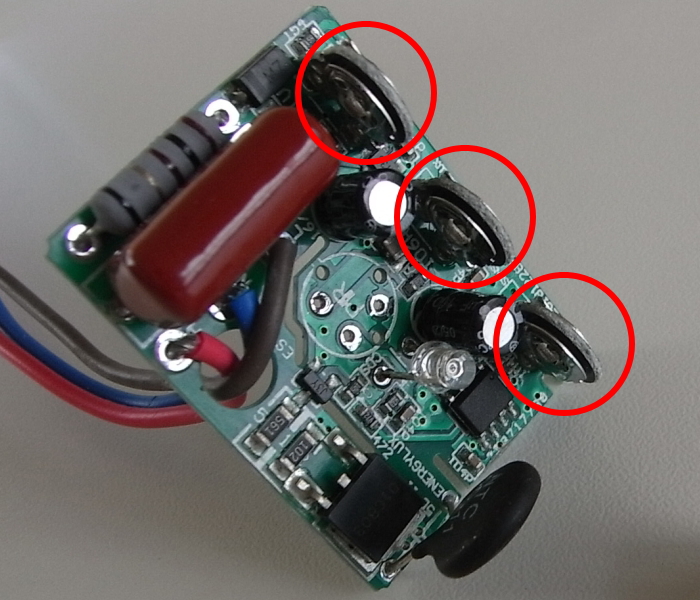

３つのノブ（人感・明るさ・点灯時間）がケースに付いて取り外せない構造なので、
基板の半固定ボリュームに合わせてケースに収めるのが厄介でした。

SENSノブ：　検出可能距離　2～8ｍ
※環境温度が30℃を超えるあたりから、人体との温度差が少なくなるため感度が落ちる

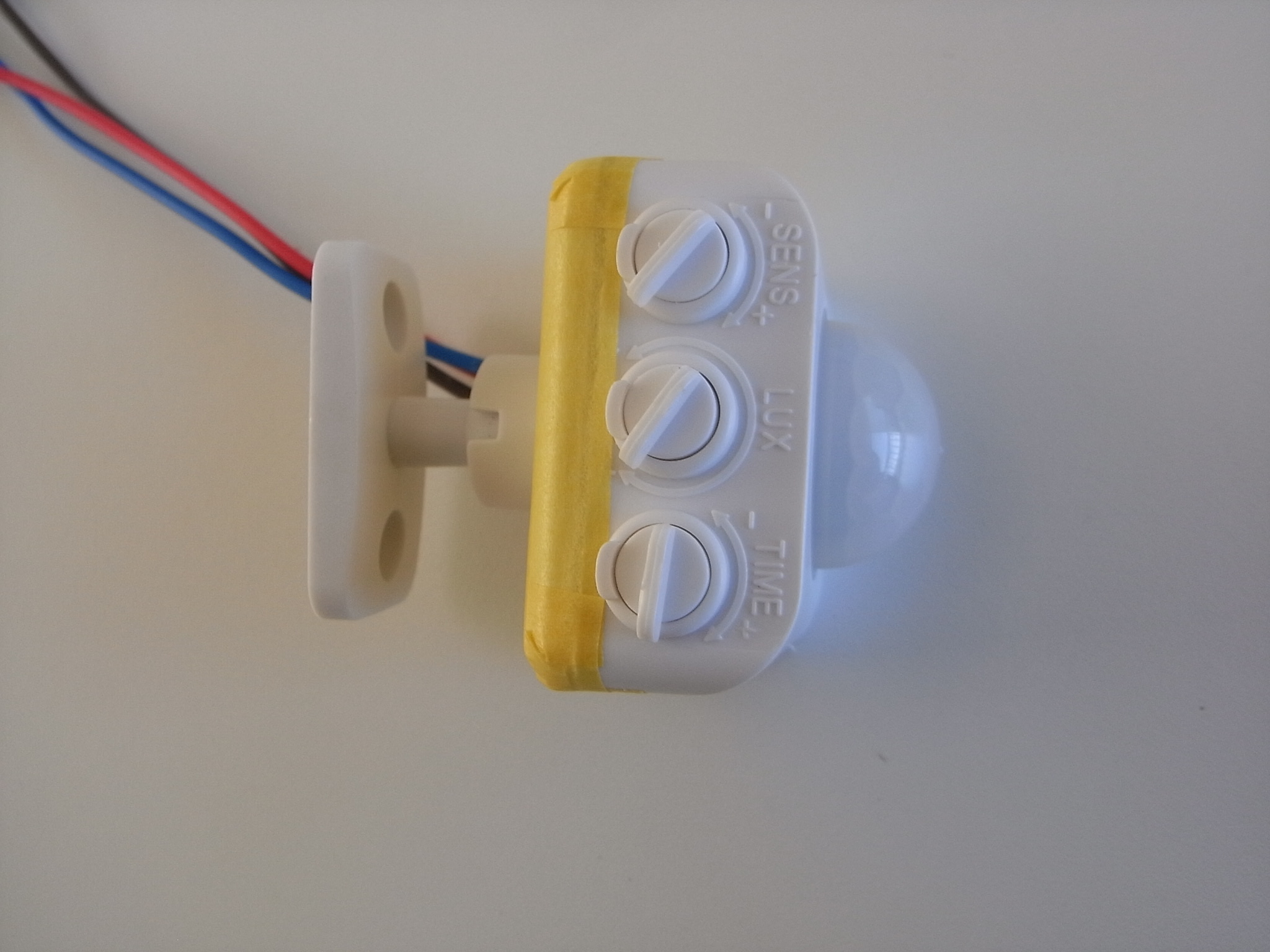

また開けるかも知れないので、みっともないですがテープ貼り

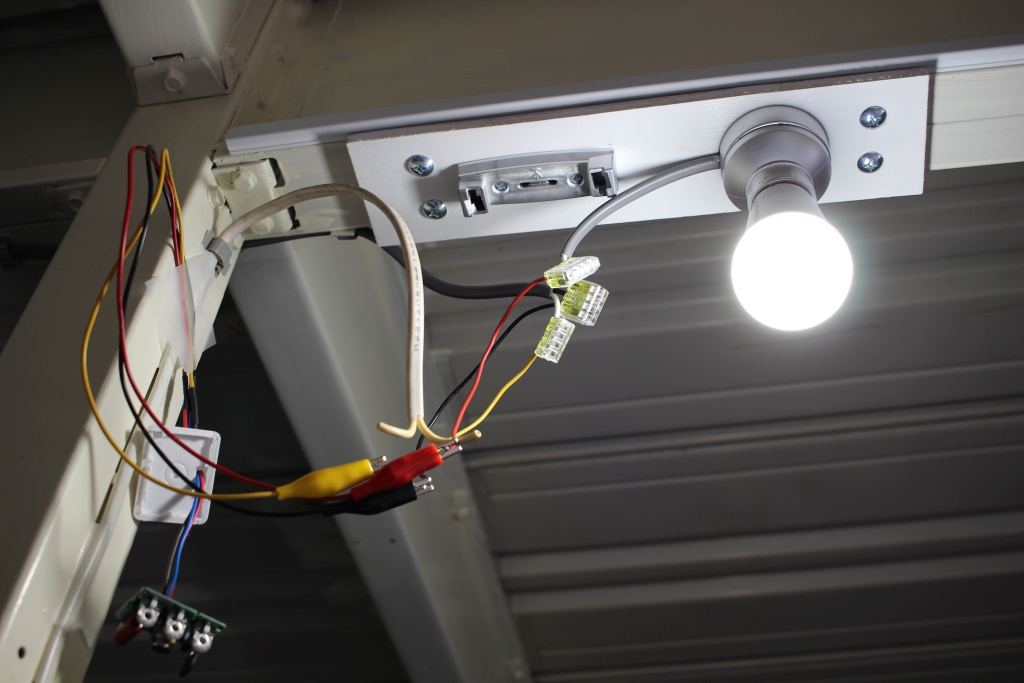

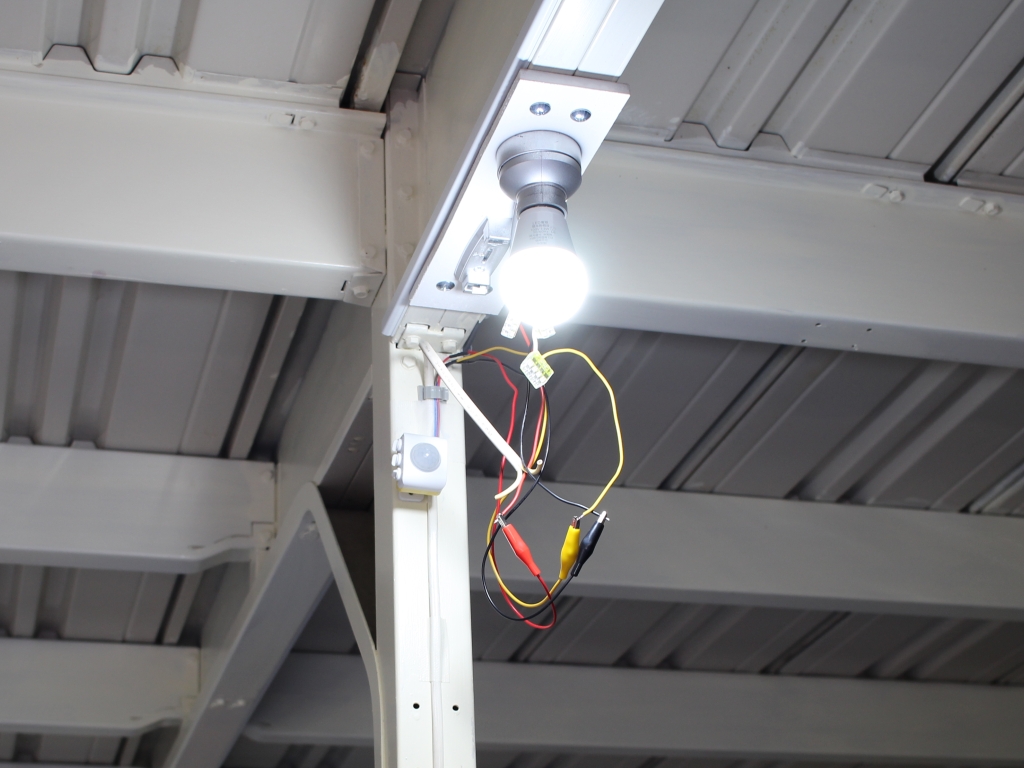

仮テスト　　差込形電線コネクタ 4Pで接続

上手くいきました。

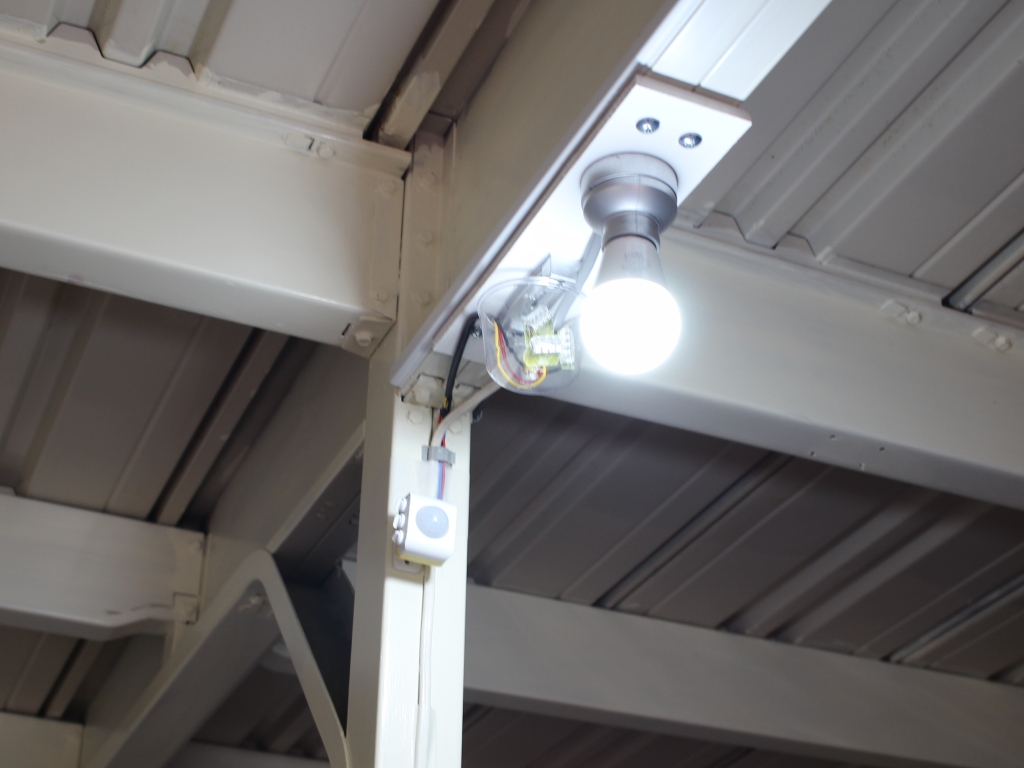

人感センサーＳＷは、両面テープで固定し
常時点灯用ＳＷと配線し、ジョイントボックスのカバーを取付け。
（常時点灯用ＳＷ　と　人感センサーＳＷは並列接続）

正常に動作しました。

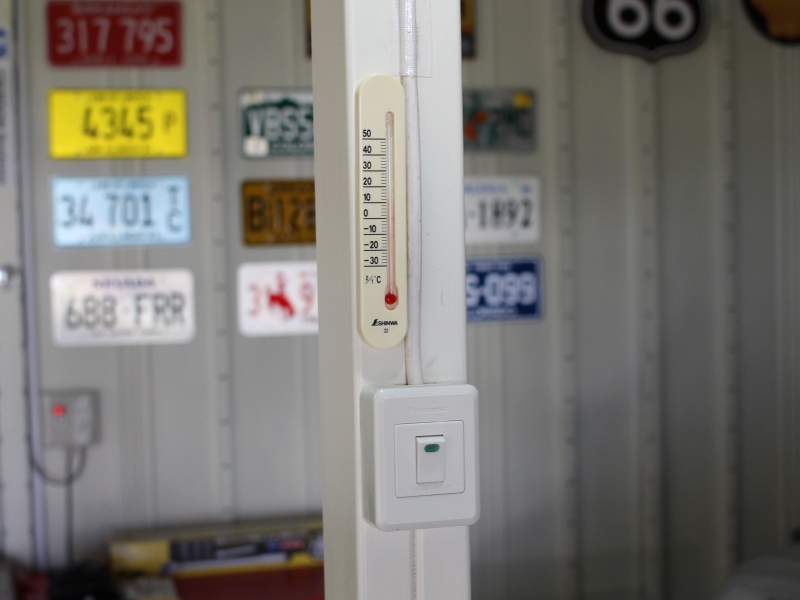

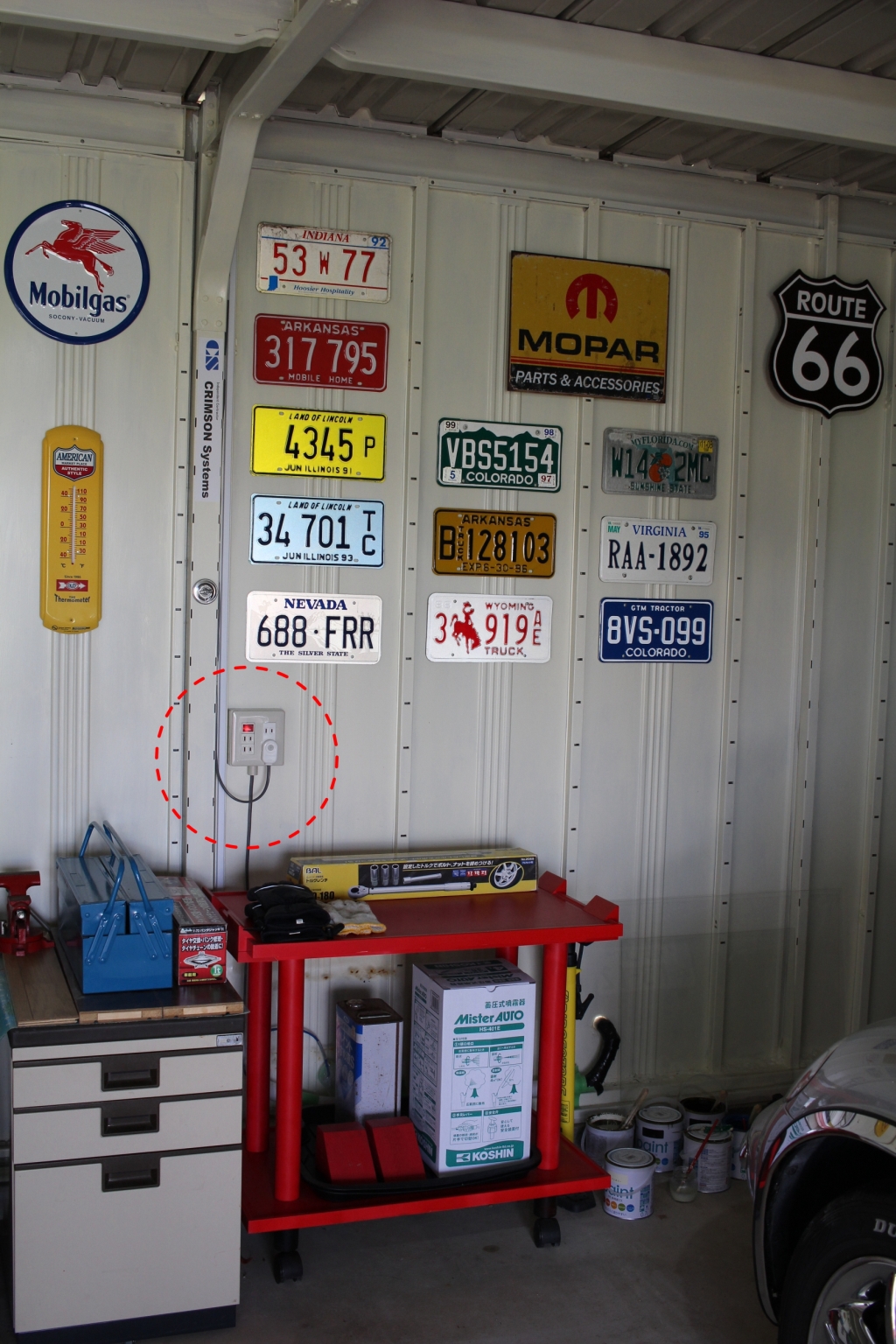

常時点灯用のＳＷ

................................................ 車庫を建てた後、照明が欲しいので
DIYで、母屋より配管接続で取りました。

母屋と２ｍぐらいしか無いのですが
風雨・雪などを考慮し　地面を掘って配管しました。

配管時、車庫でもＰＣが使えるよう　LANケーブルも一緒に入れました。

電源ＢＯＸ
