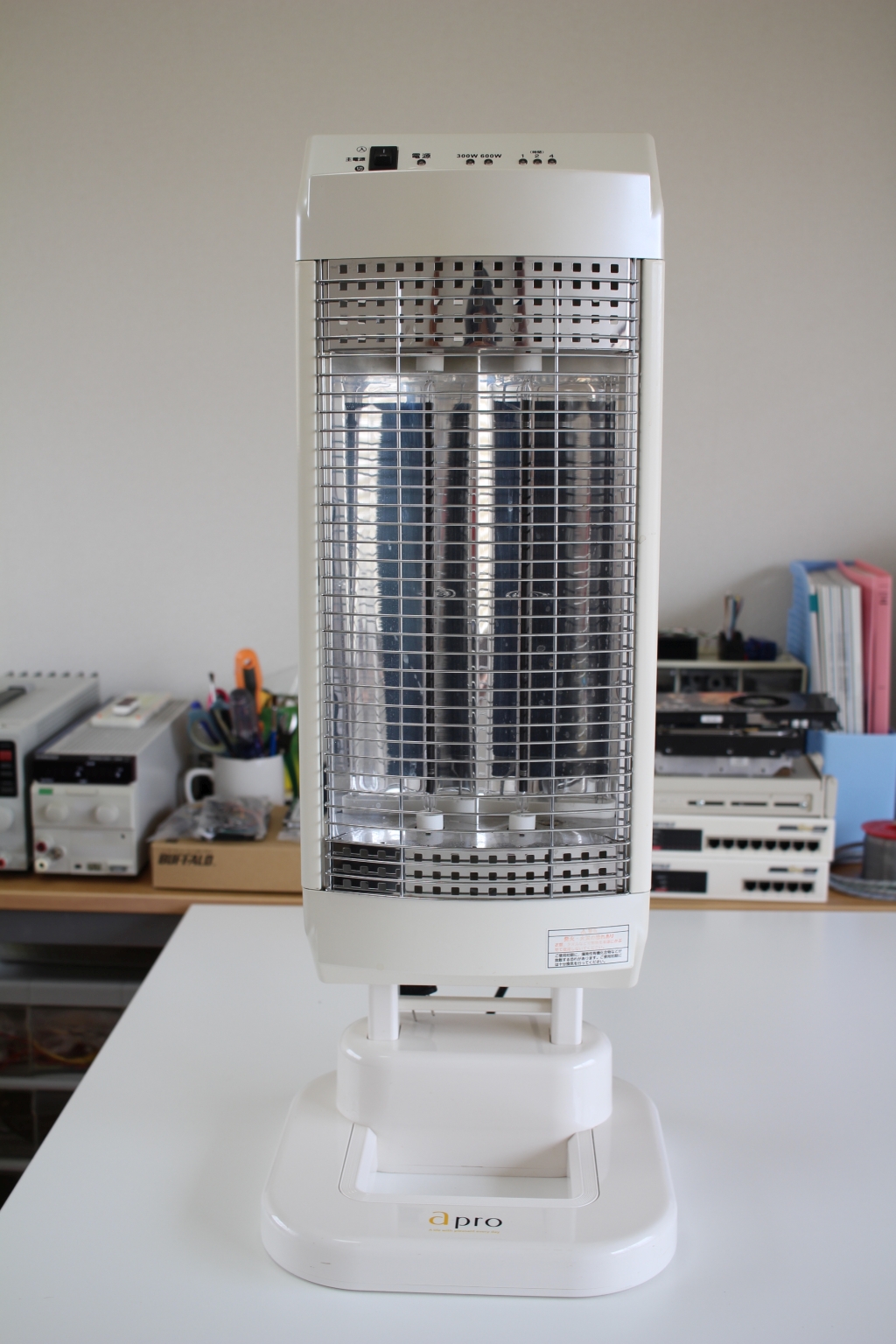

電気ストーブのSW交換

電気ストーブのSWが不良になり、300/600ワットの切替が上手くいかなくなりました。

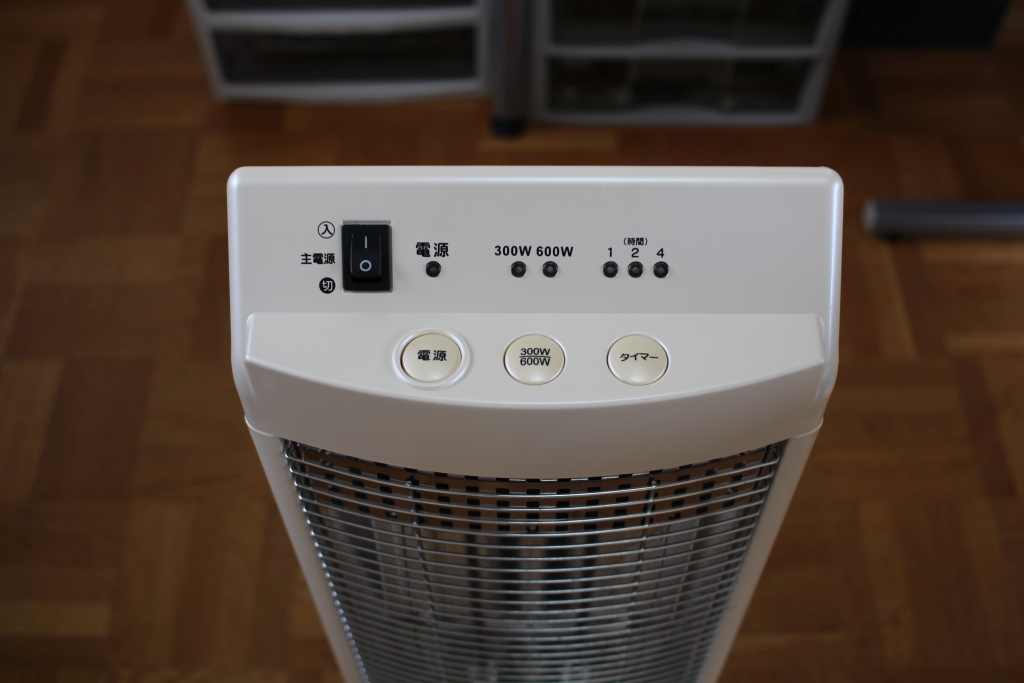

300W 600Wの切替とタイマー付き

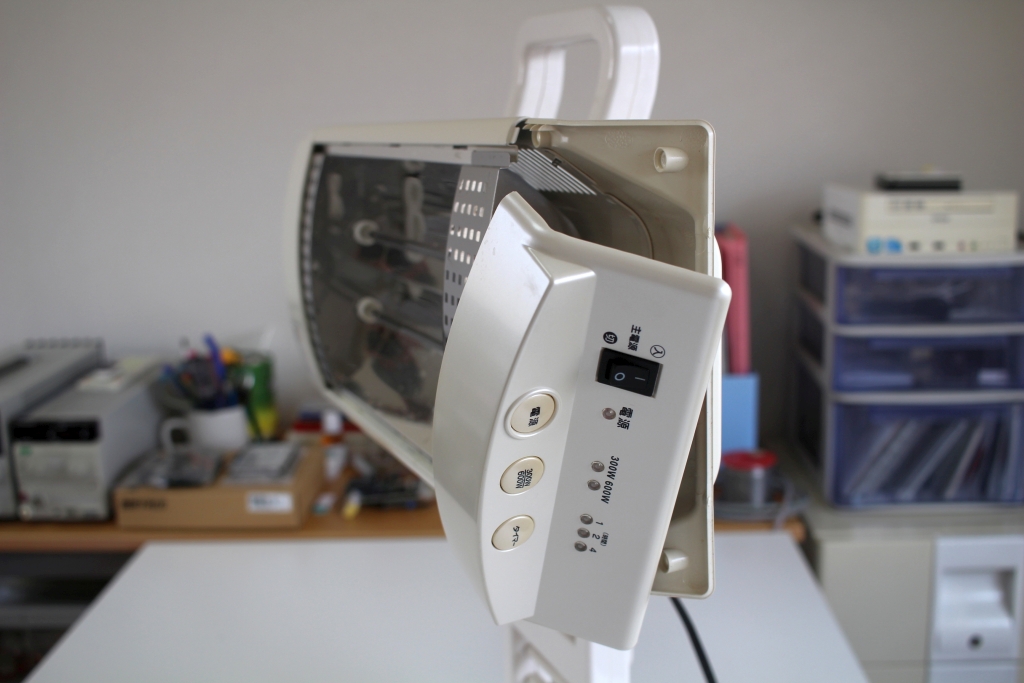

ヒーターを横向きにし、パネルを開けました。

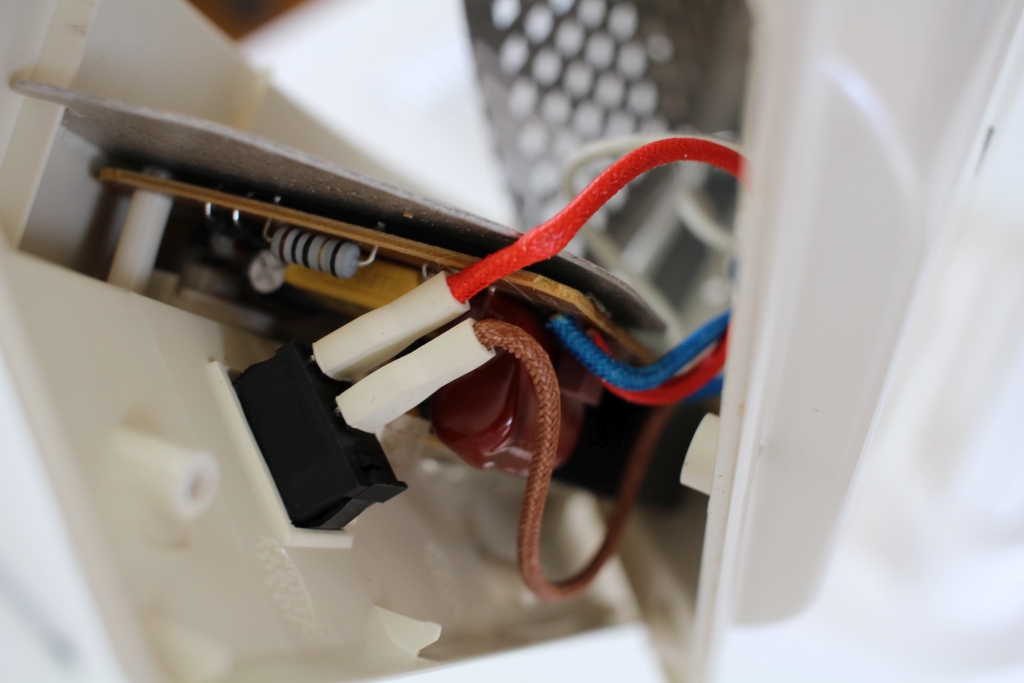

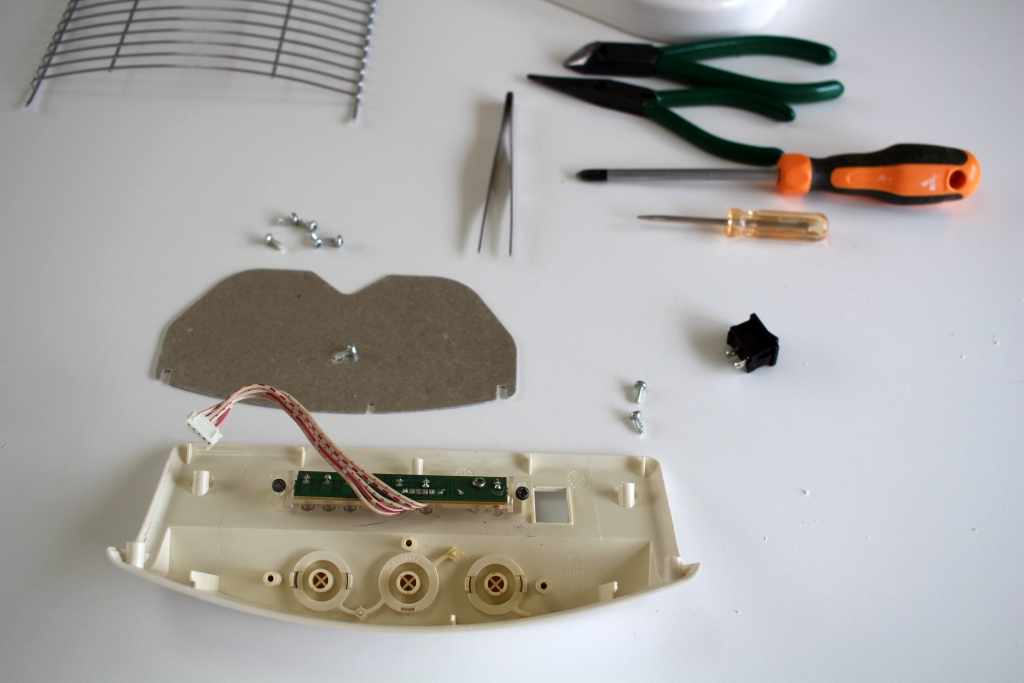

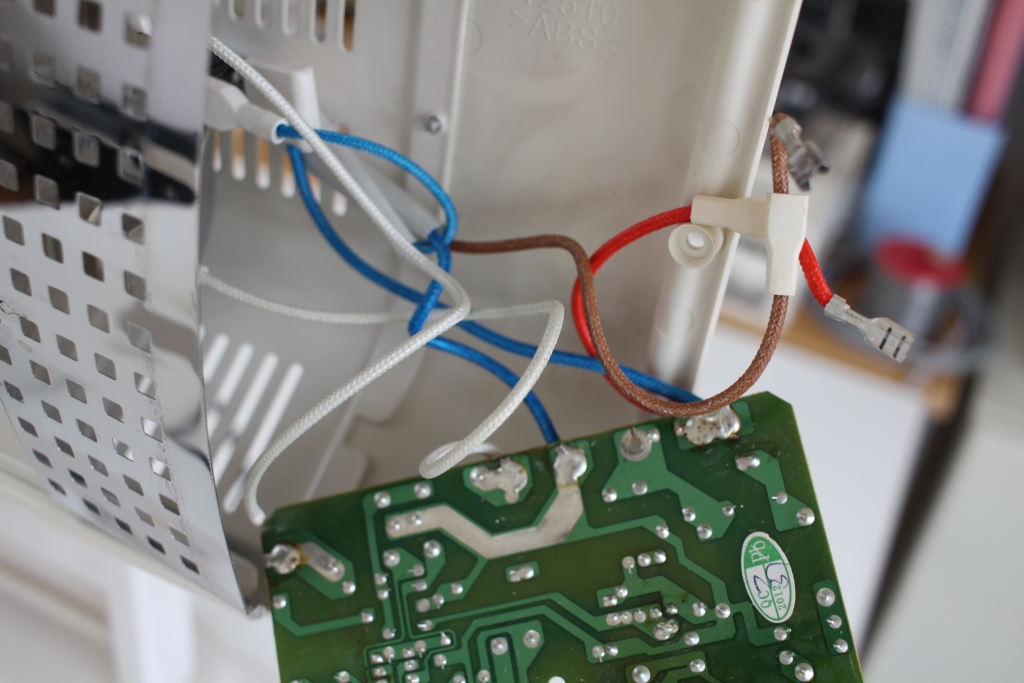

パネルを取り外した状態。

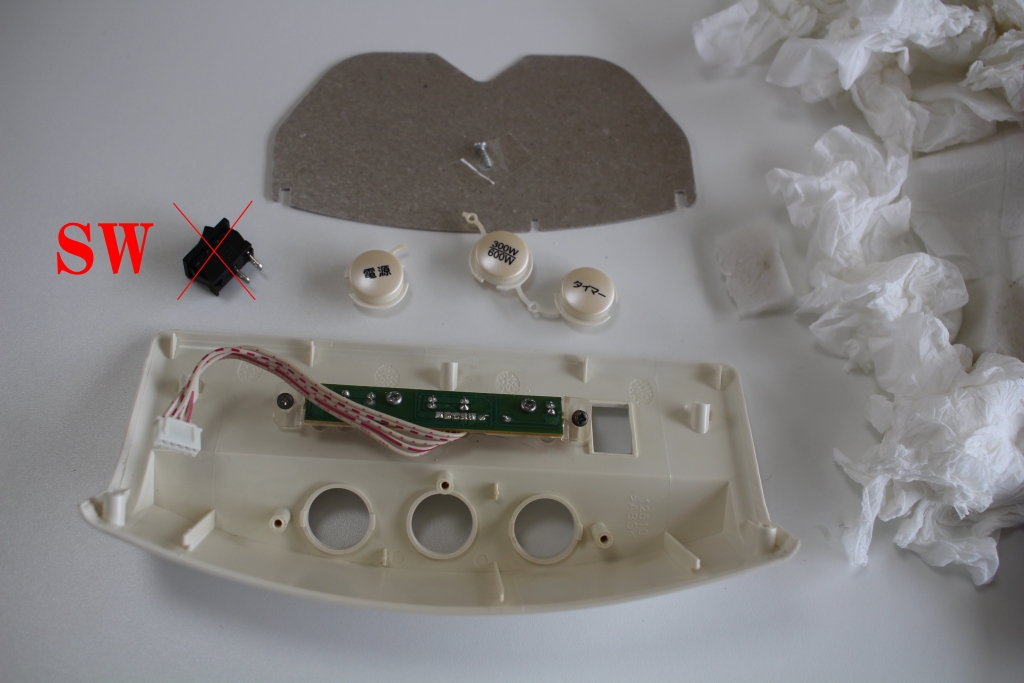

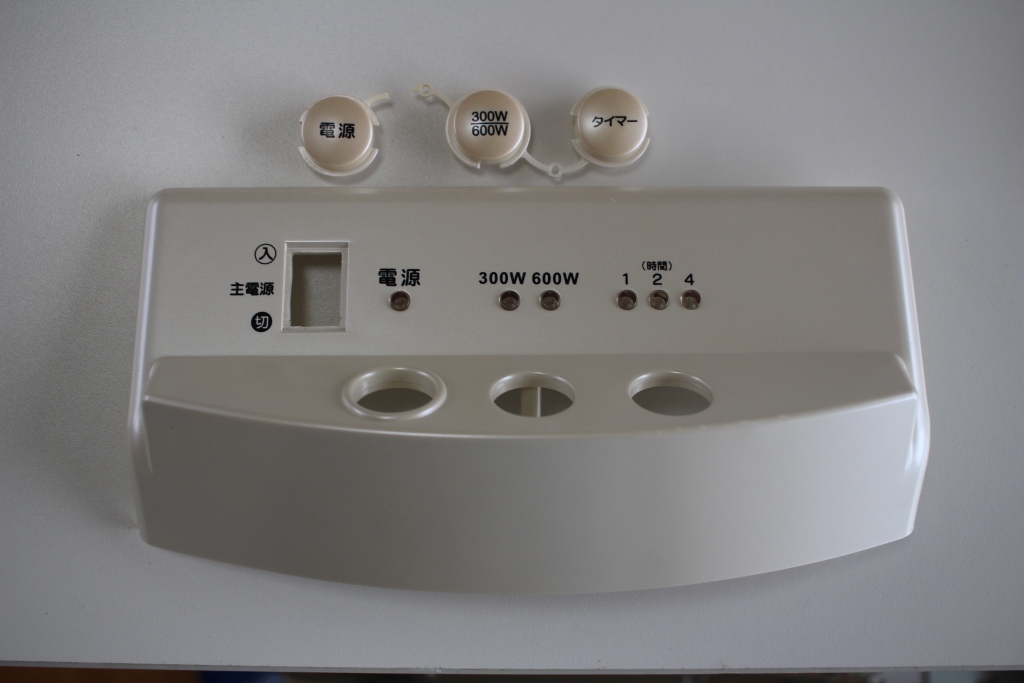

SWを外し、パネル部をクリーニングします。

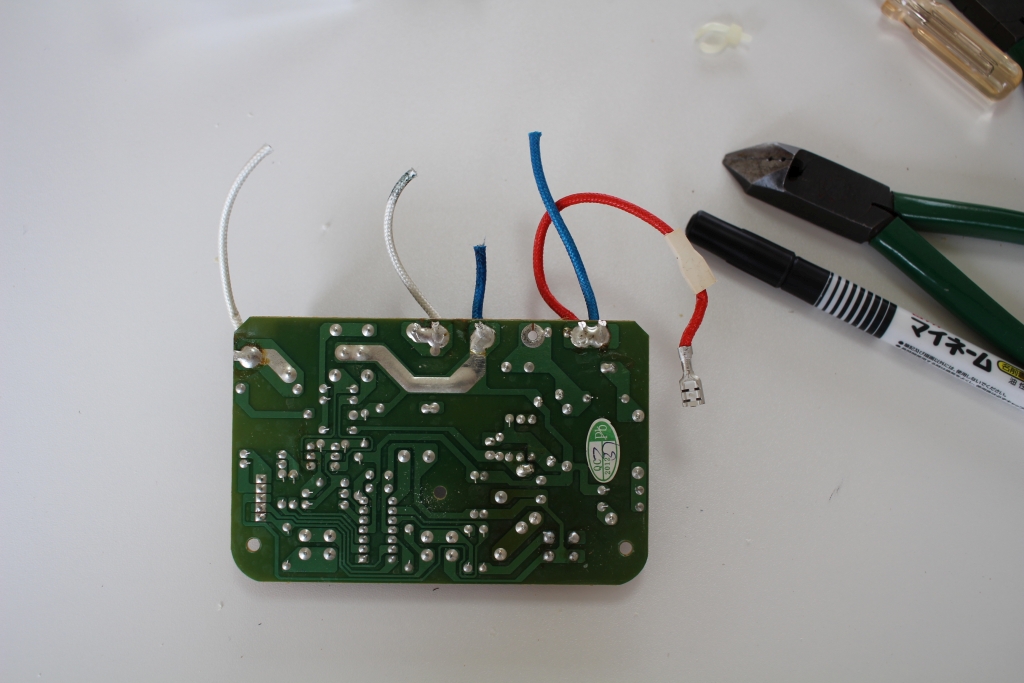

基板の線をカット

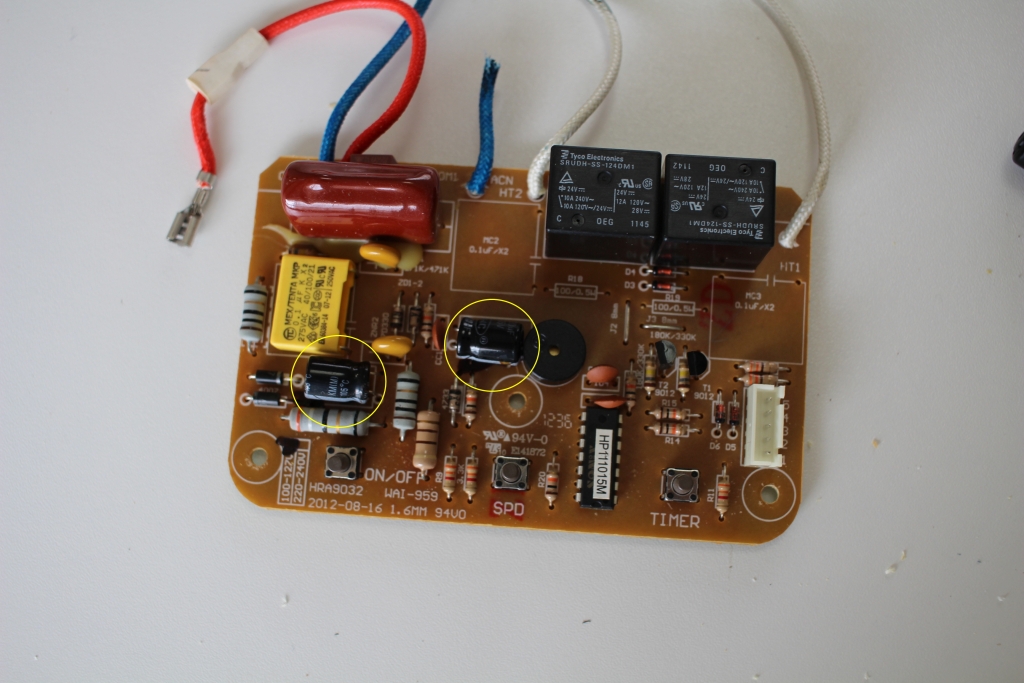

300/600ワットの切替の不具合があるので、コンデンサーを交換することにしました。

コンデンサーは、470μF と　220μFです。

---

---

部品を市内のマルツへ買いに行きました。

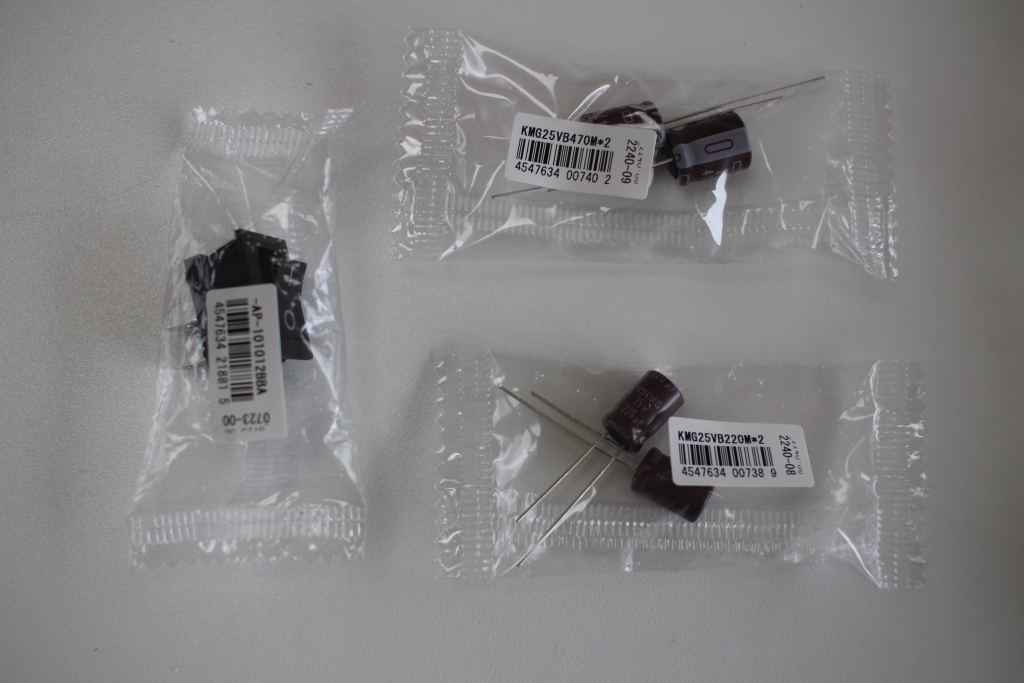

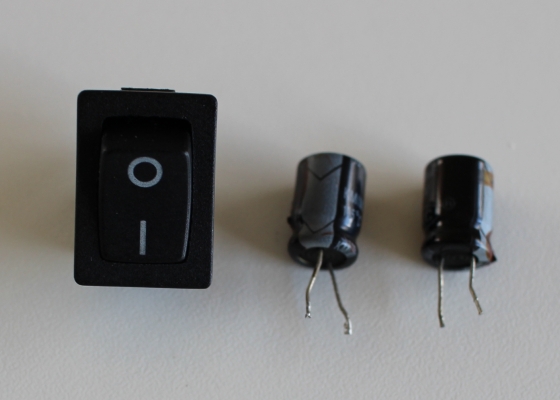

SWとコンデンサー（ コンデンサーは２個入りでの販売 ）






他の部品と合わせて購入しました。

470μF　160円
220μF　100円
波動SW　74円

部品代として、334円






中学時代から、マルツ電波(旧社名)でラジオ・無線機・アンプの部品を買っていました。
地方ですが 抵抗１個でも買えたので良い店でした。
ラジオ雑誌には、通信販売も有り購入もしましたが送料がネック


当時の雑誌　ラジオ技術、CQ

---

---

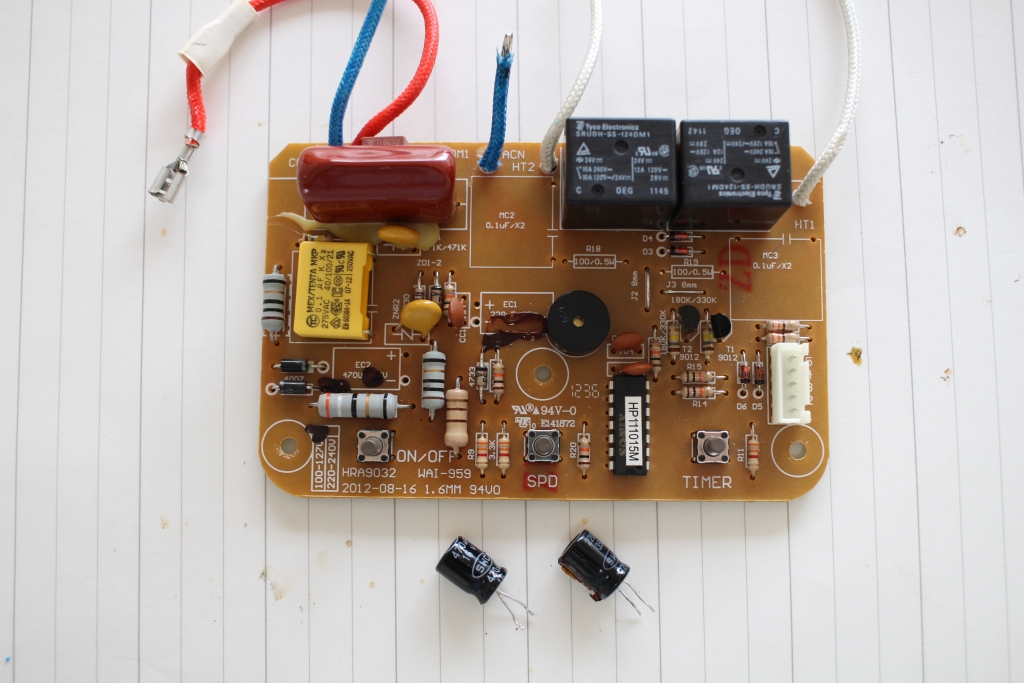

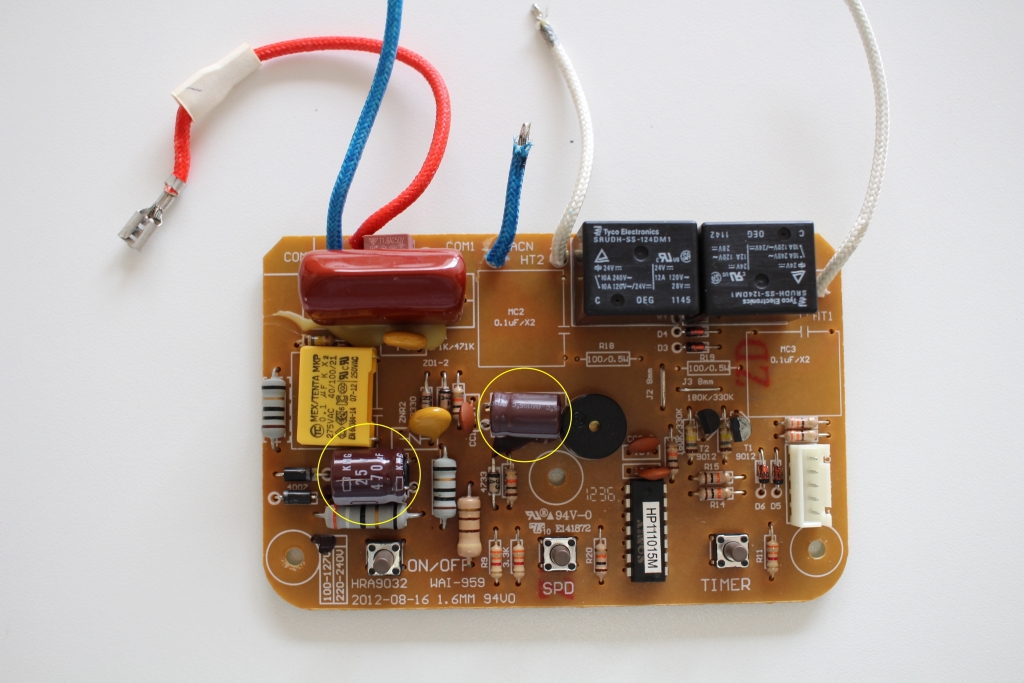

基板の２つのコンデンサーを交換











SWが壊れるのはあまり無いと思いますが・・・

SWは無印、コンデンサーは不明のSMC

---

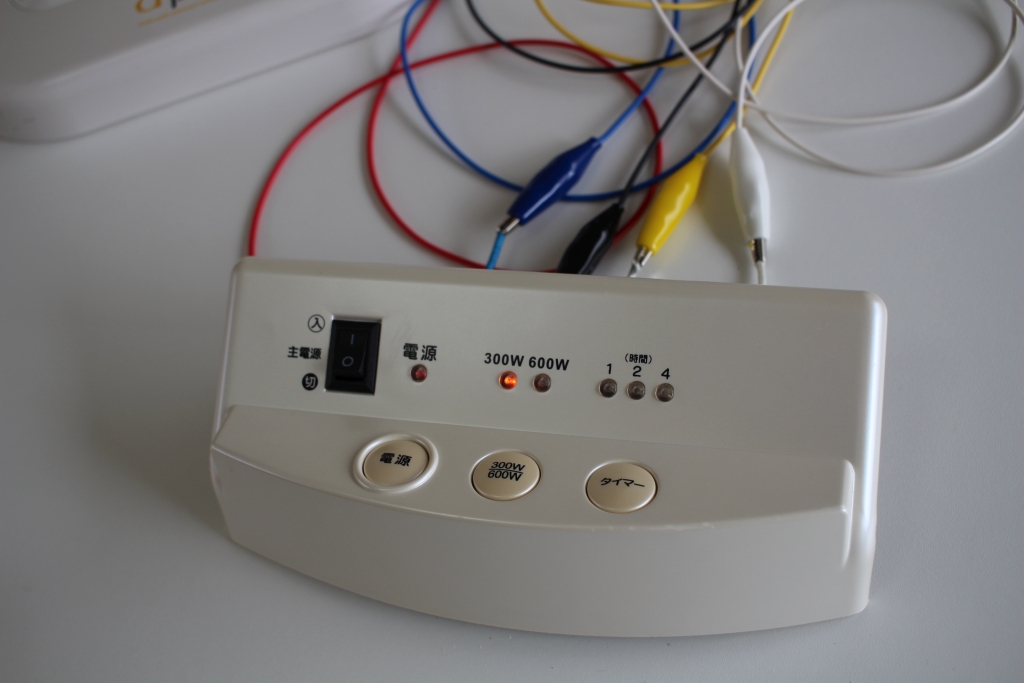

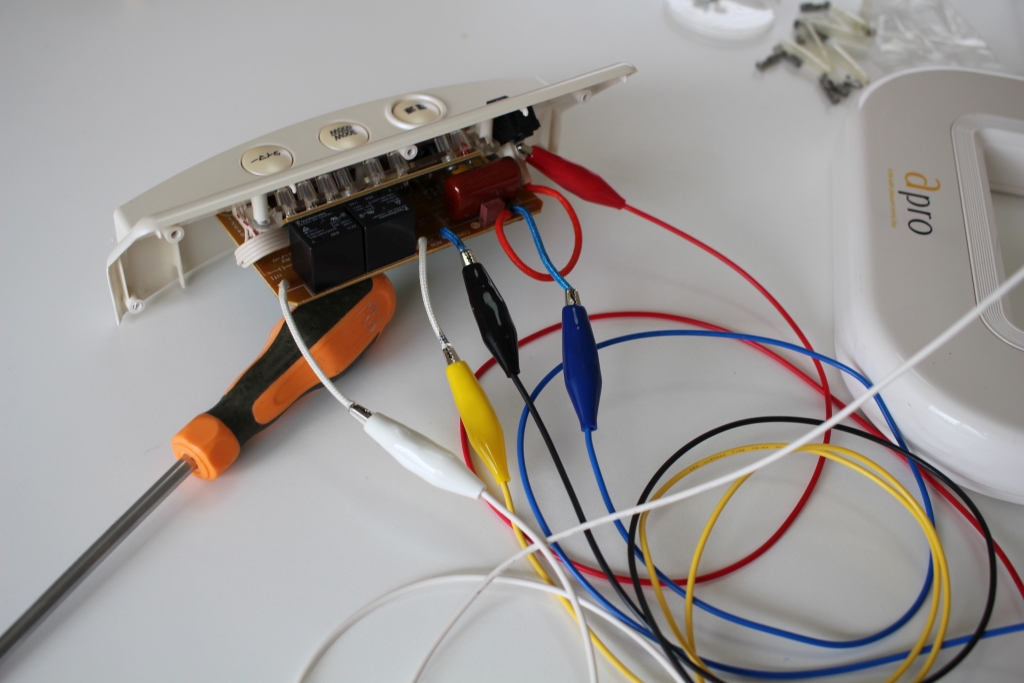

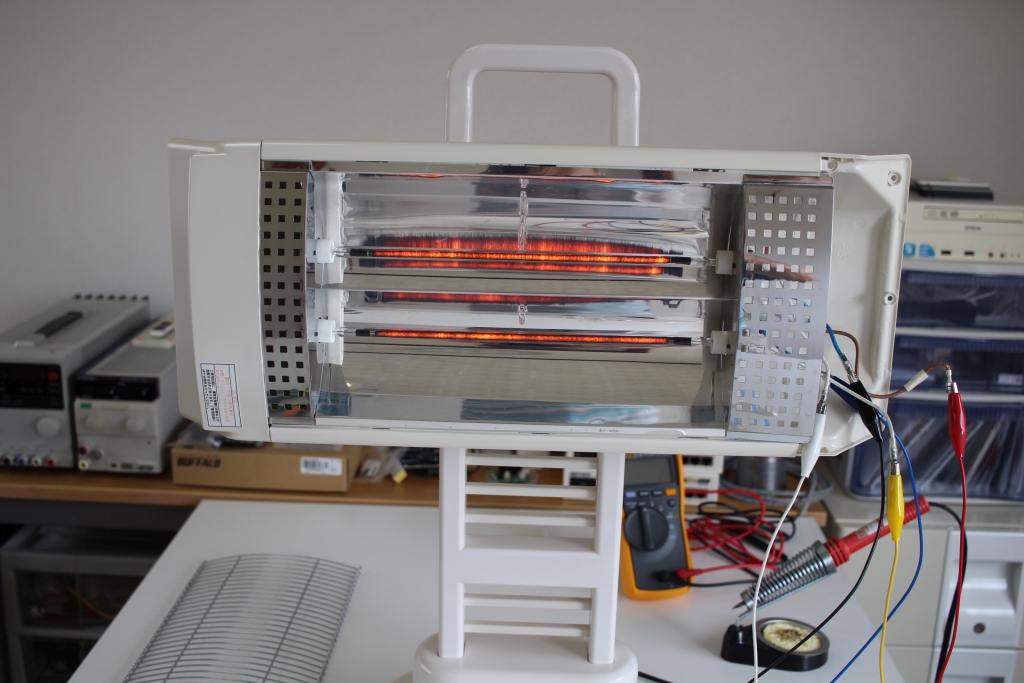

仮組でテストをします。
















300W 600Wの切替OK!

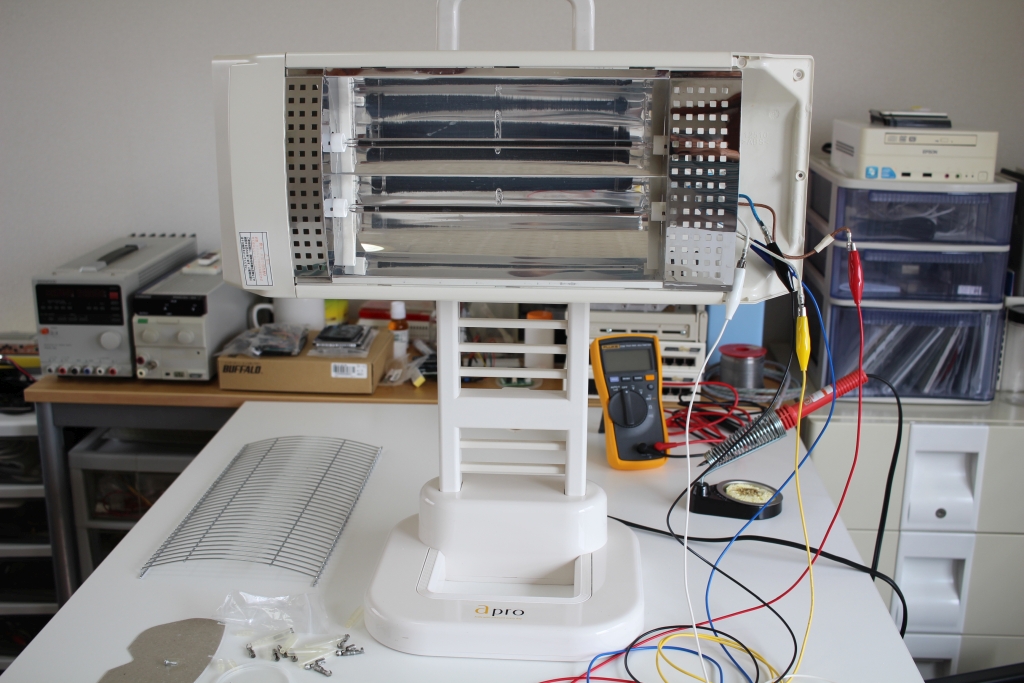

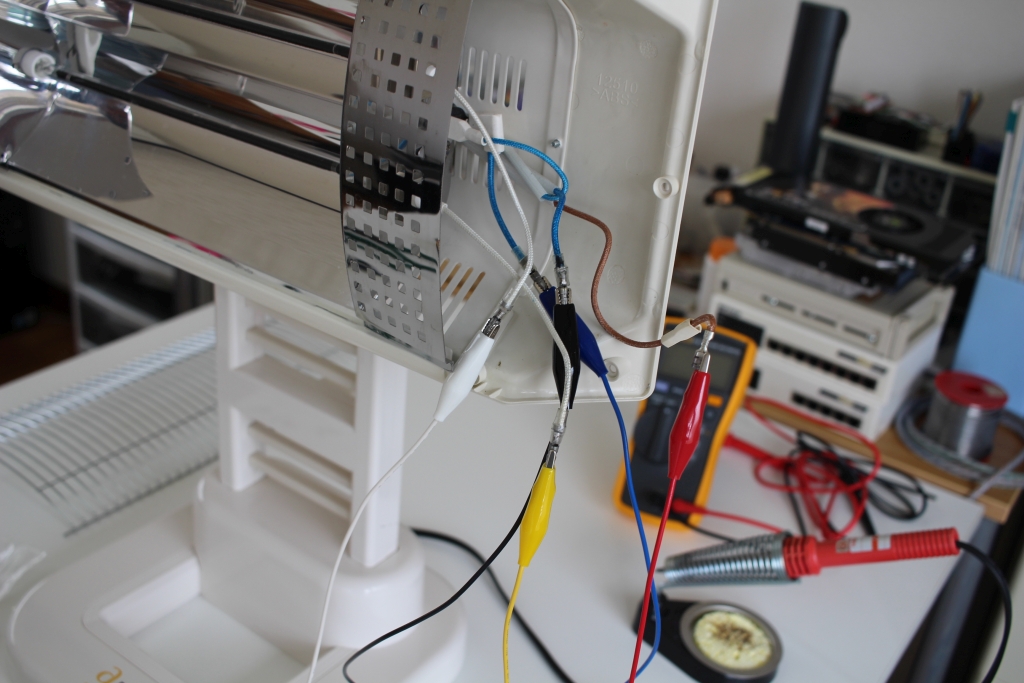

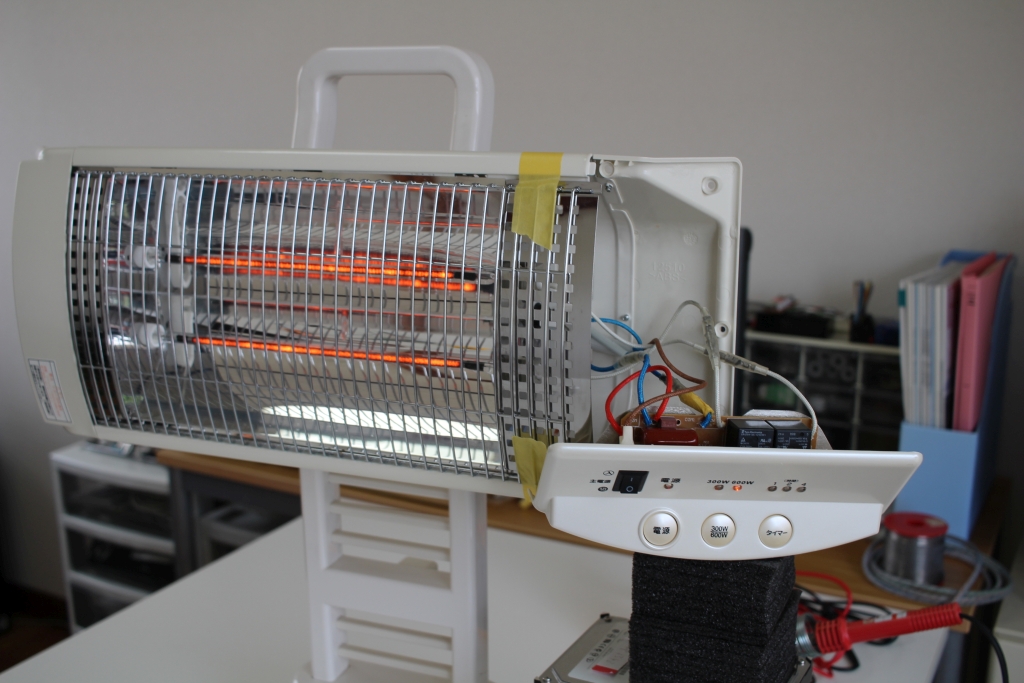

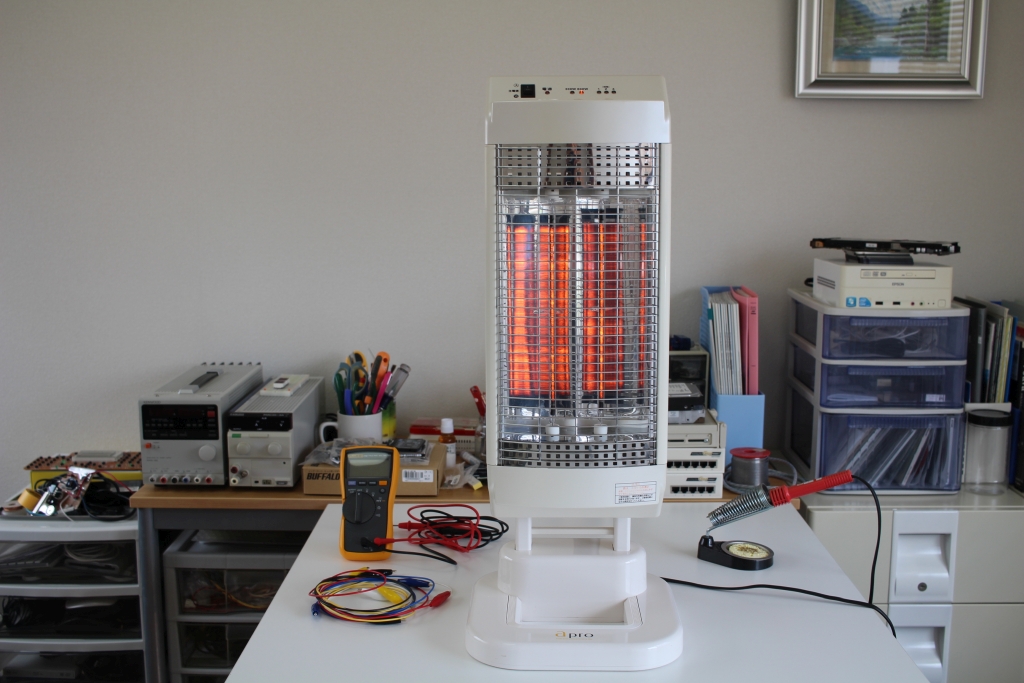

本体と基板を接続し再確認
