掃除機のブラシ

事務所の掃除機（東芝）が時々止まるようになった為
新たに掃除機（日立）を購入しました。
止まる原因を調べる為分解したら原因はブラシでした。

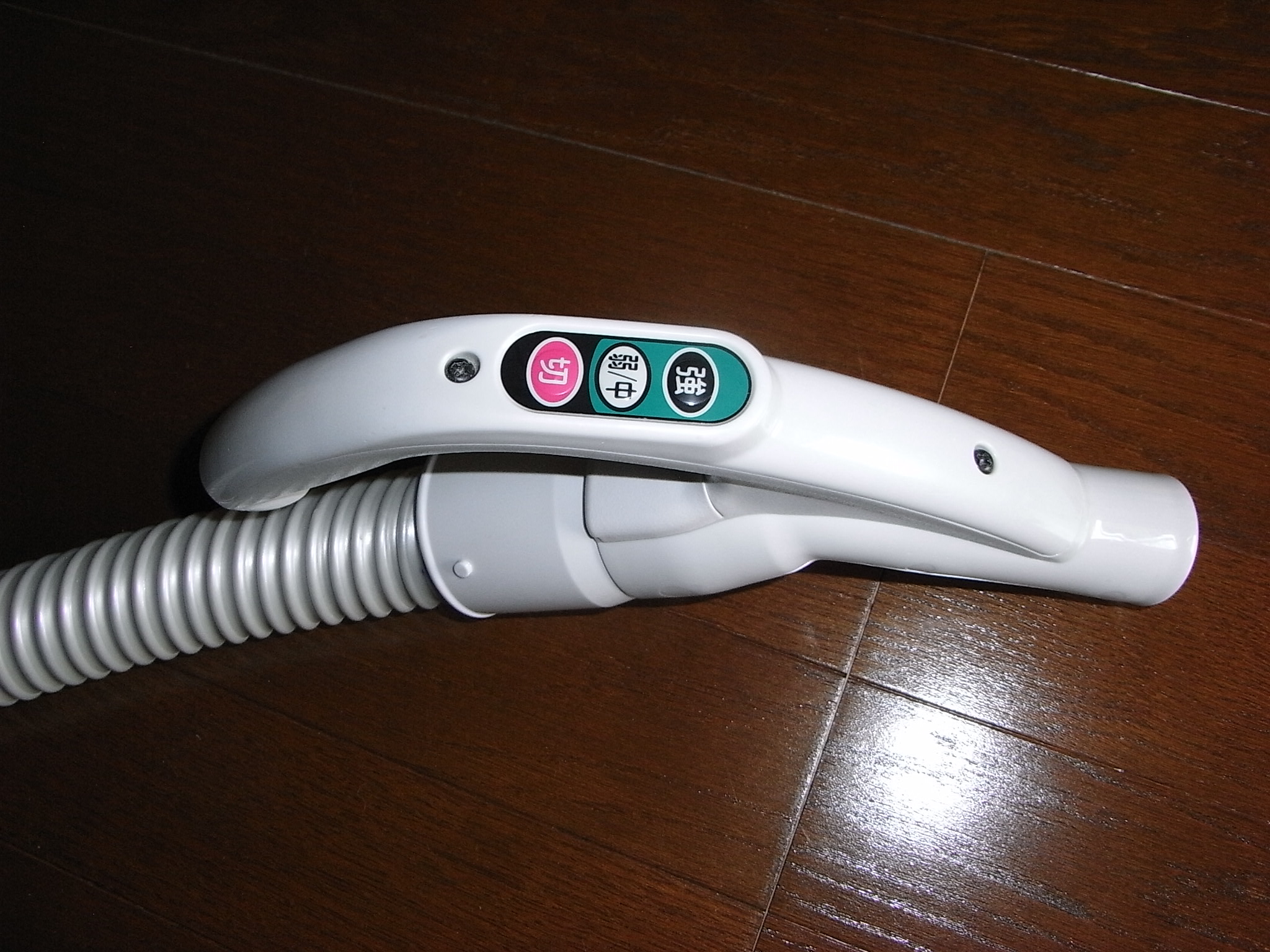

東芝製の掃除機

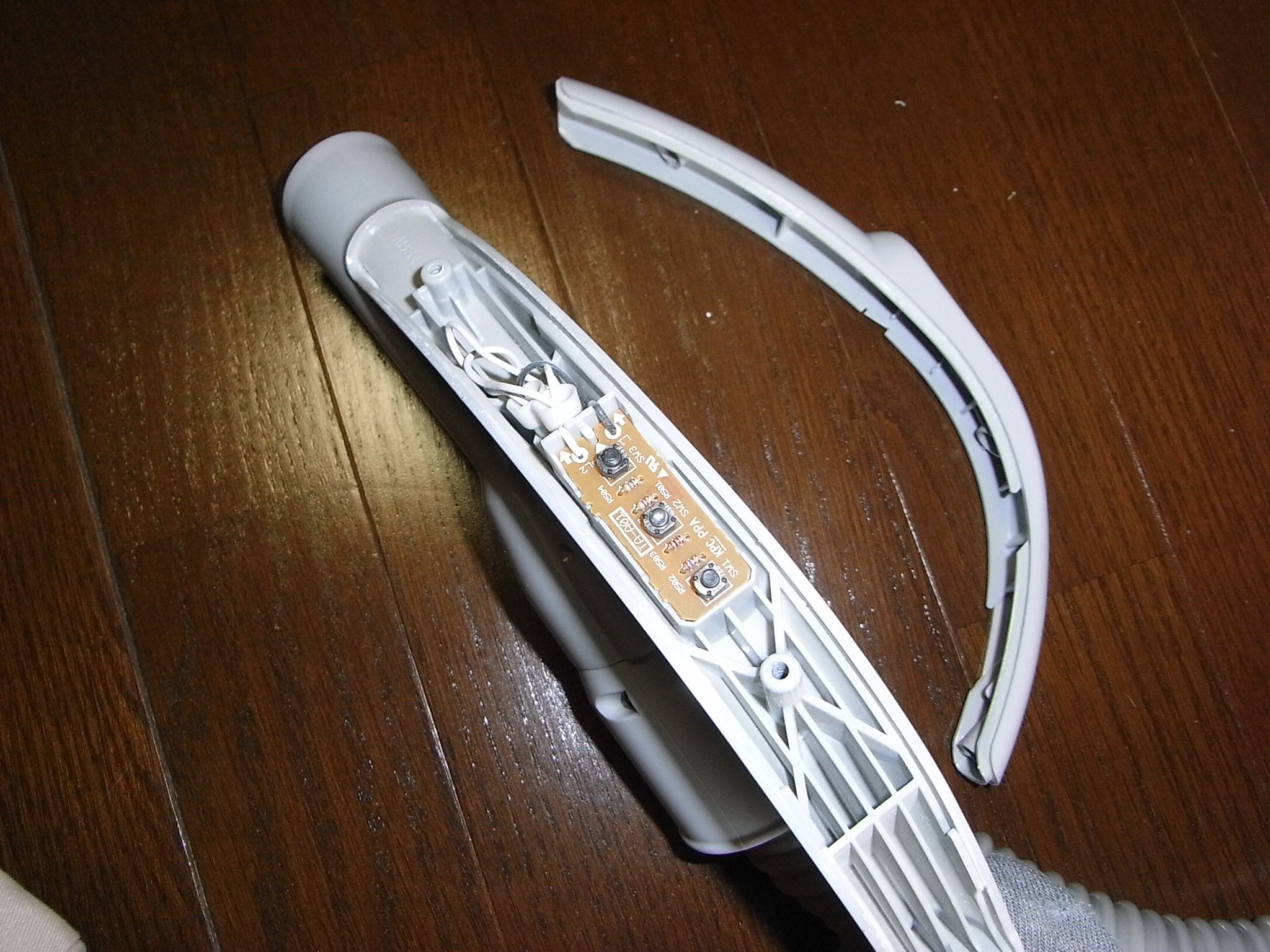

スイッチ部を分解しました。

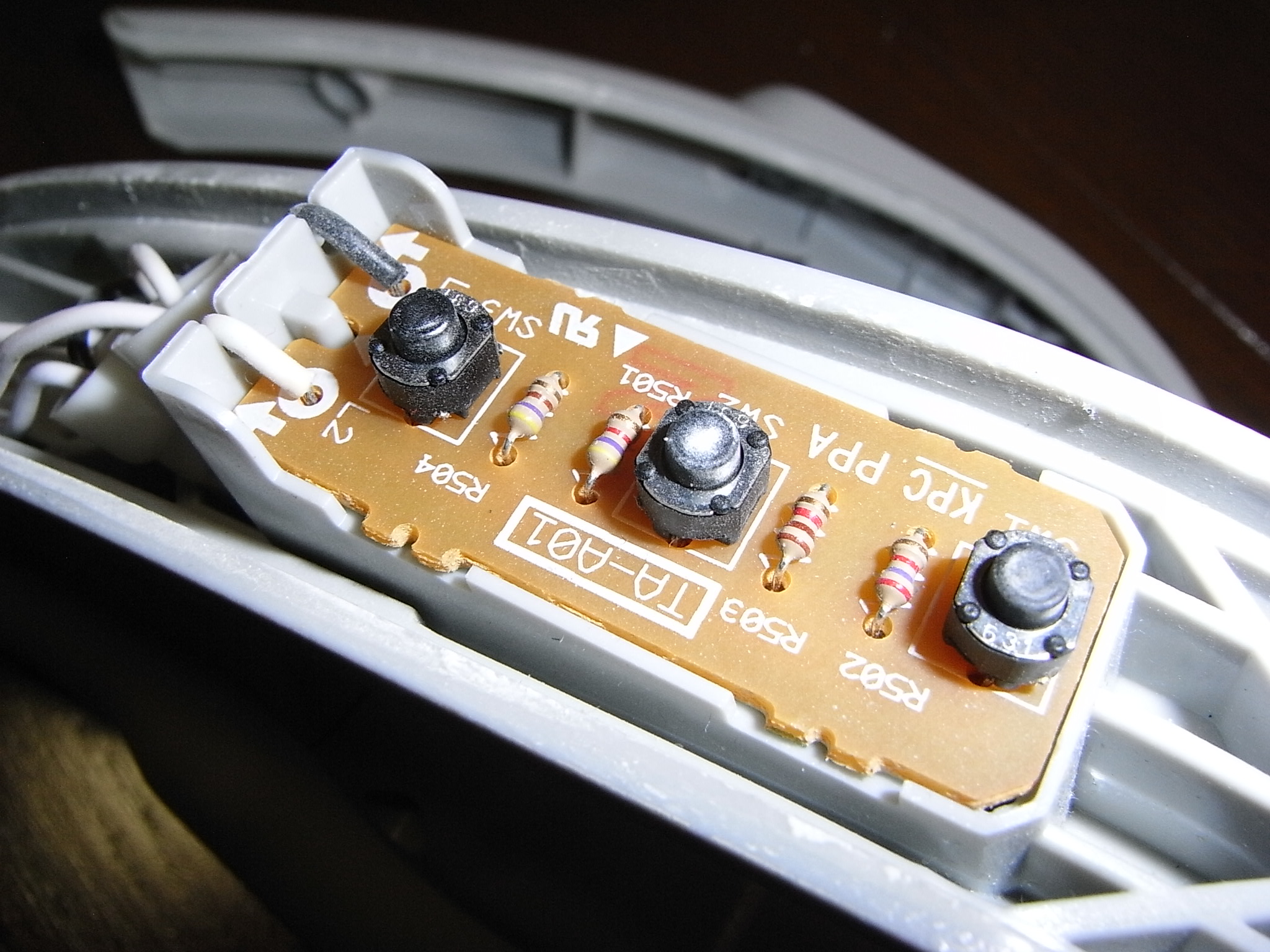

タクトスイッチは問題なし

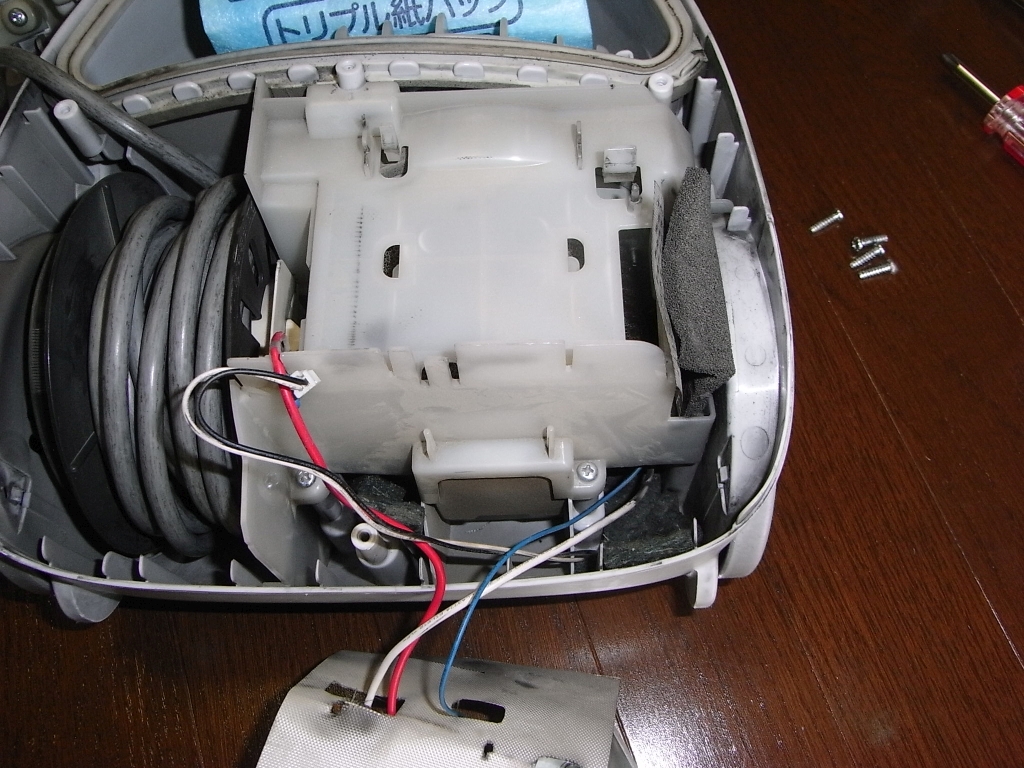

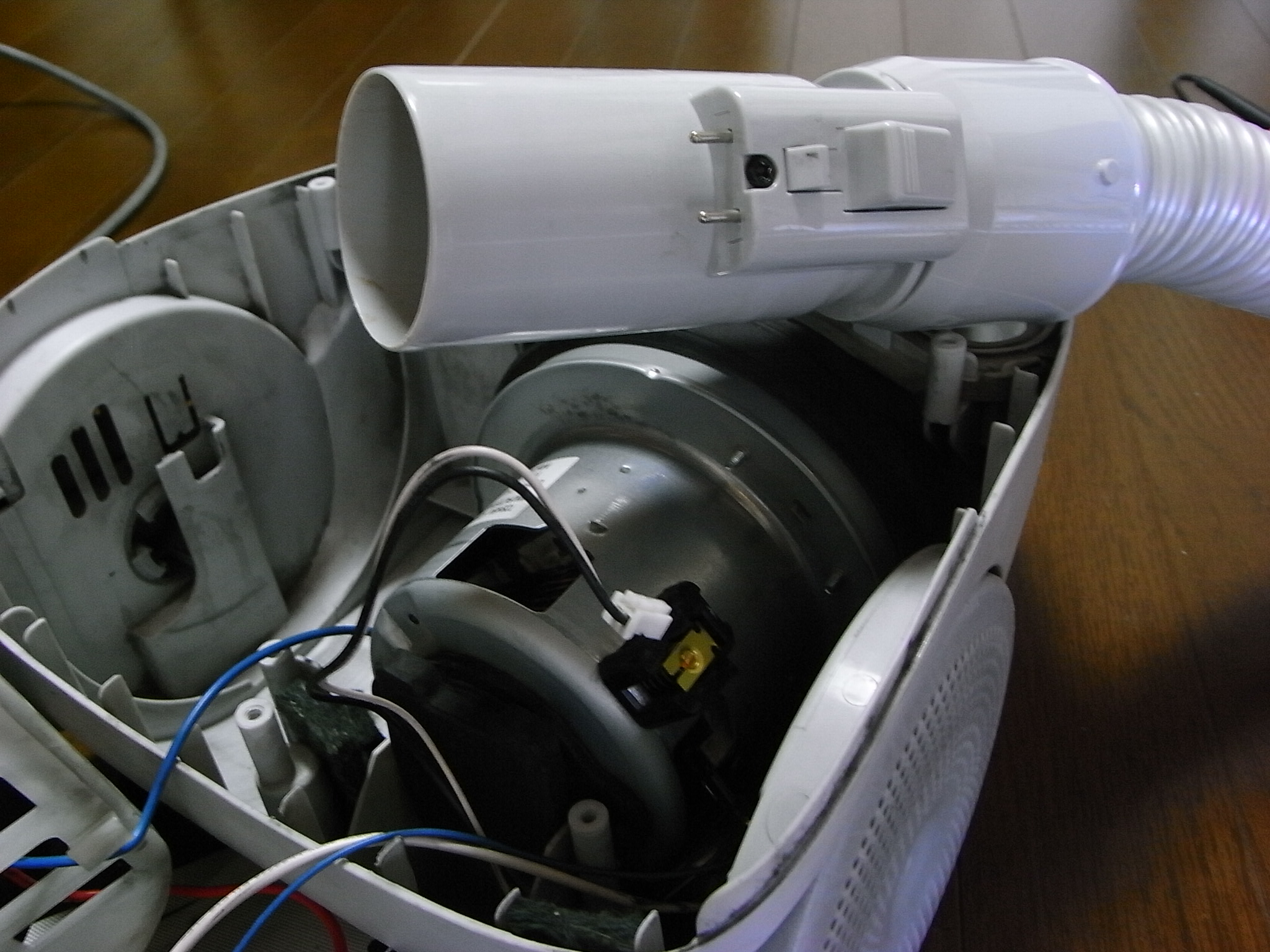

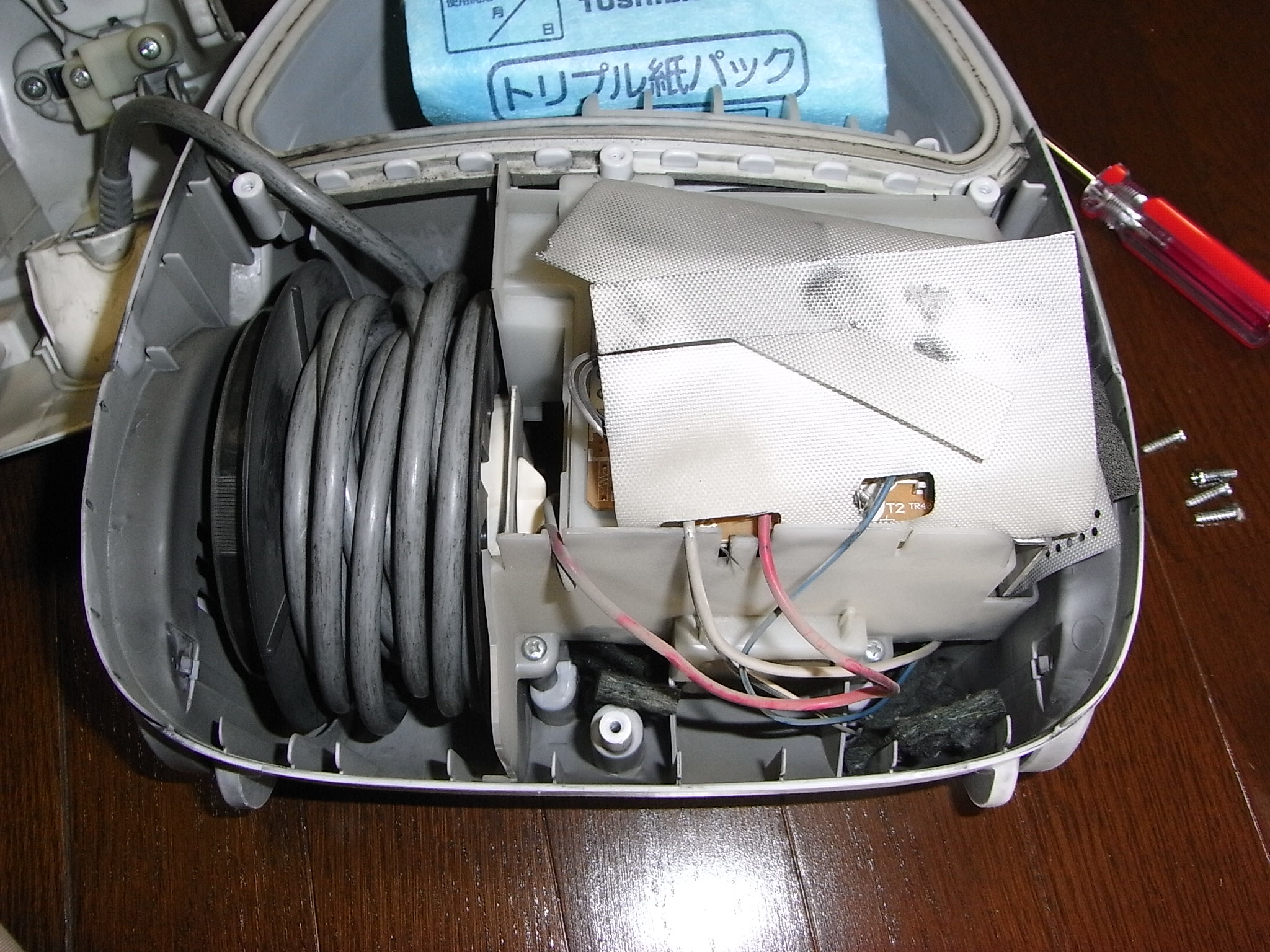

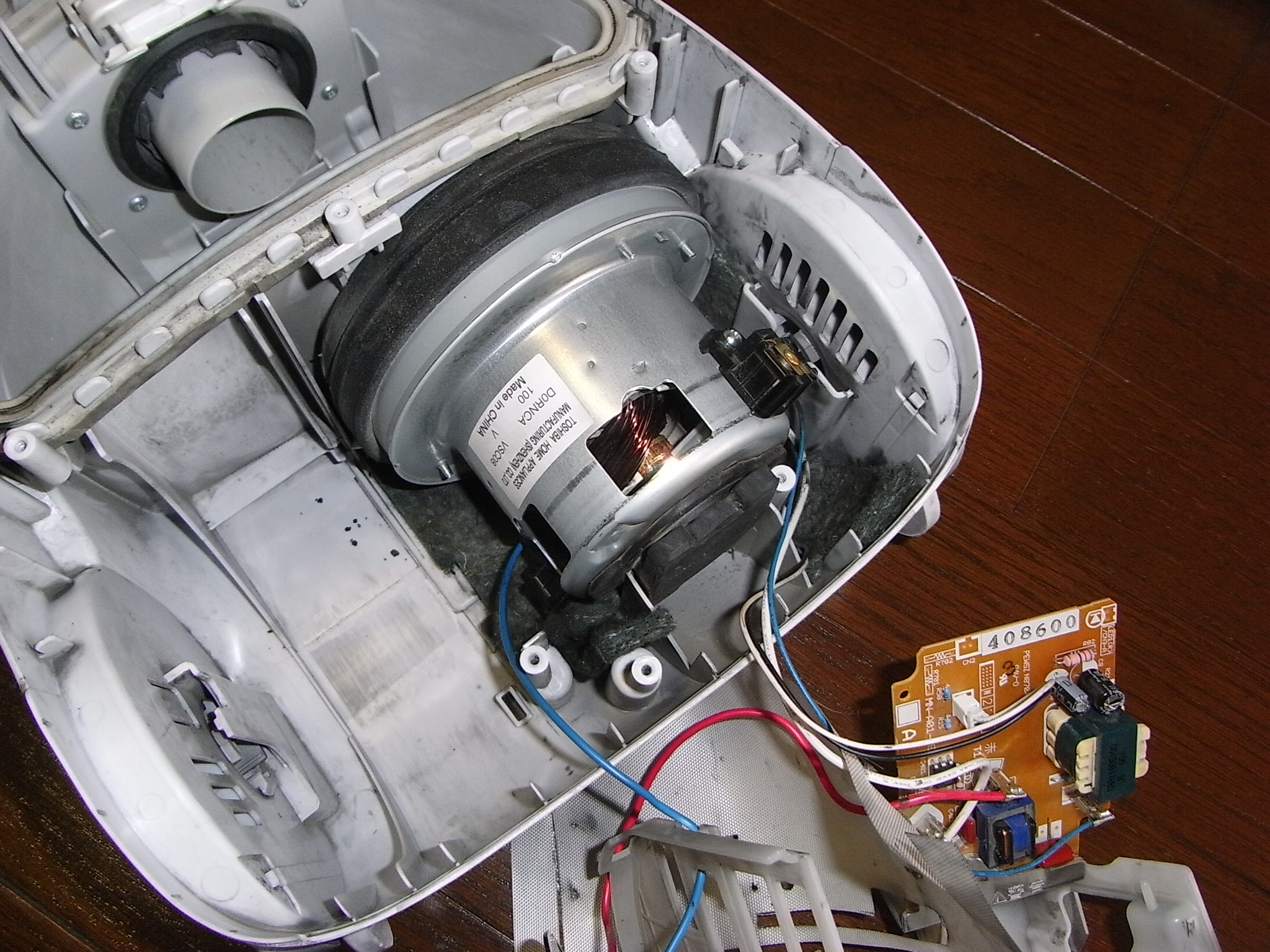

本体を開け、内部をみてみました。

内部はホコリだらけ。

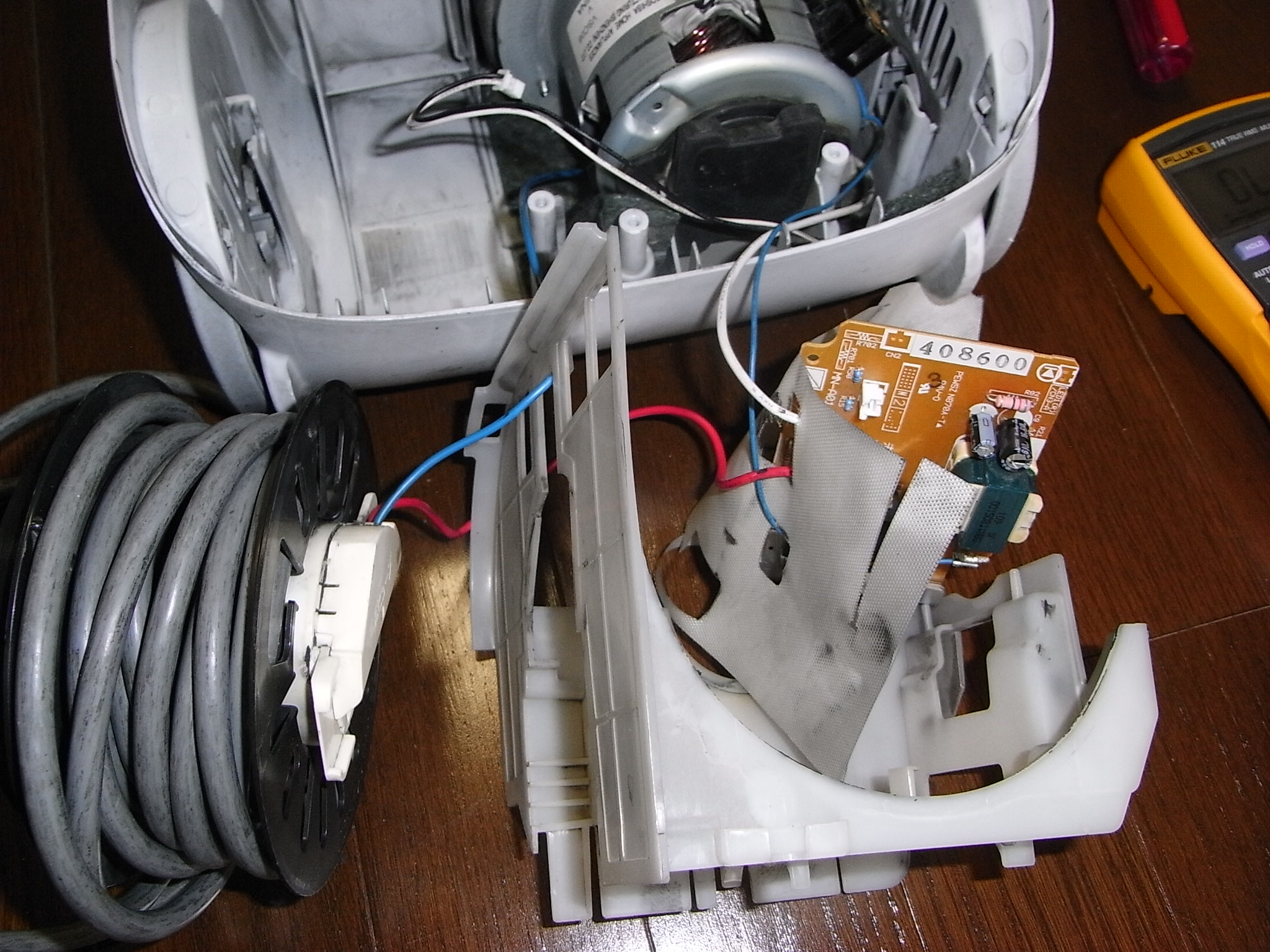

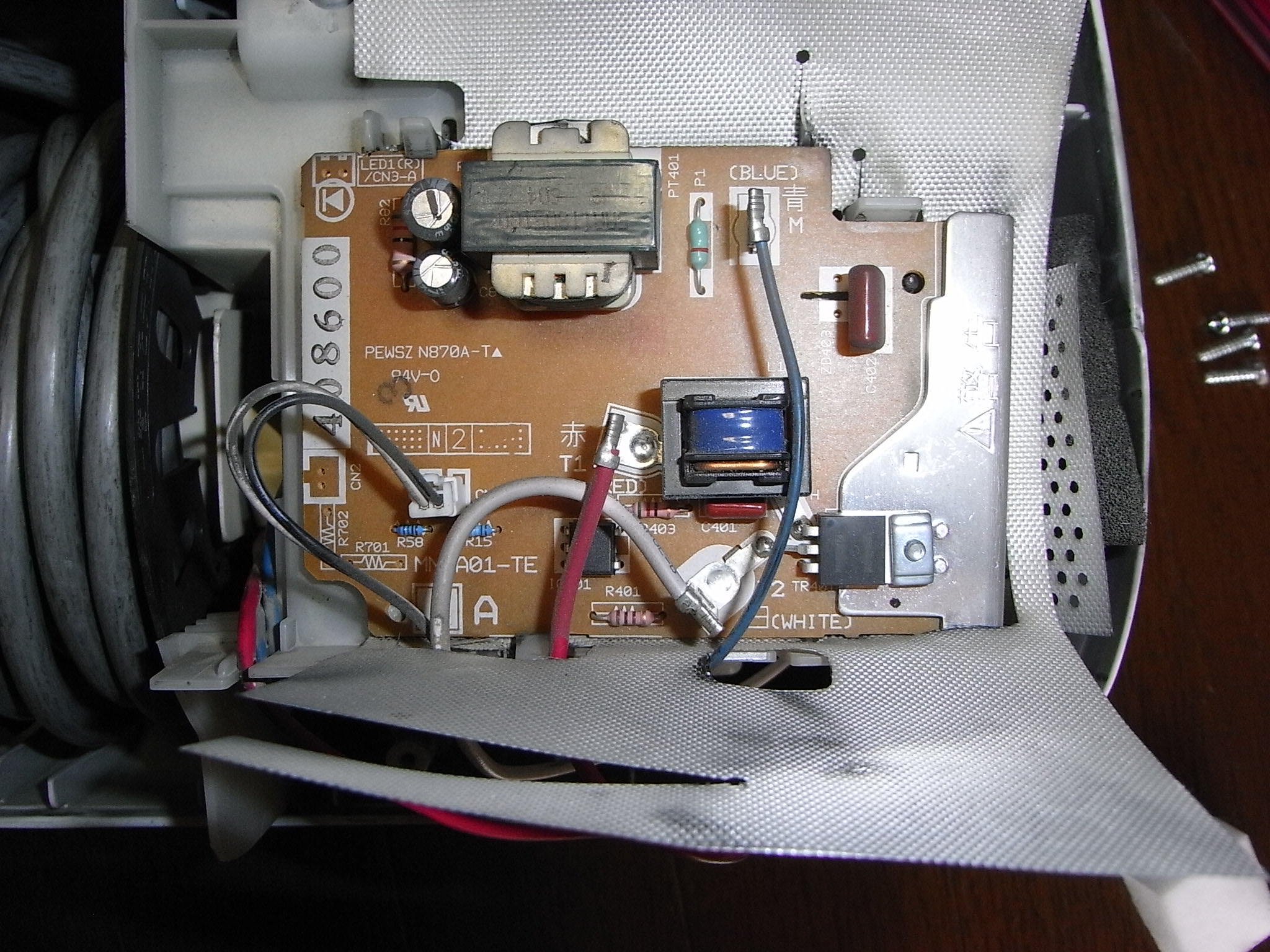

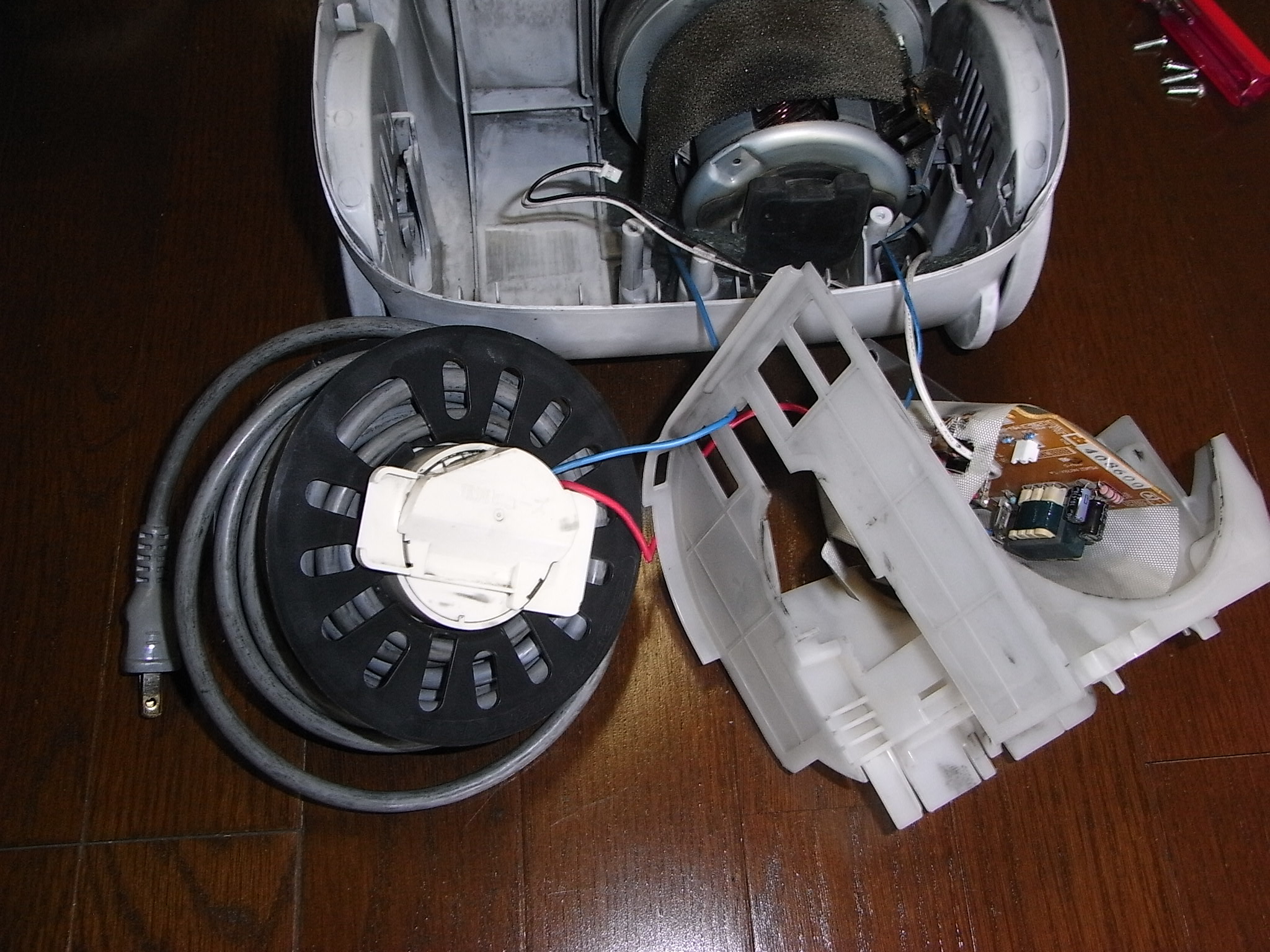

電源コードからコントローラー迄は、問題なさそう。

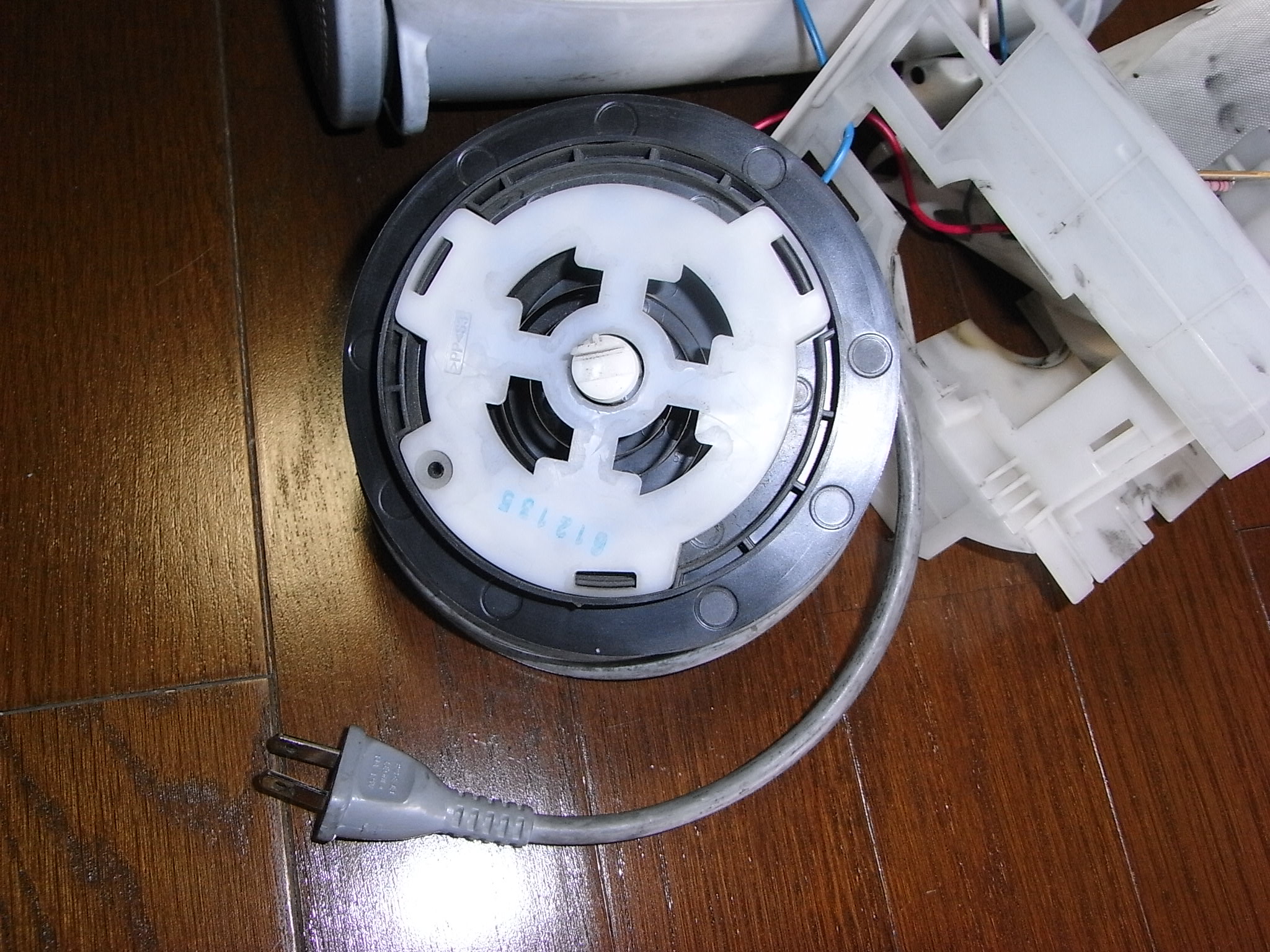

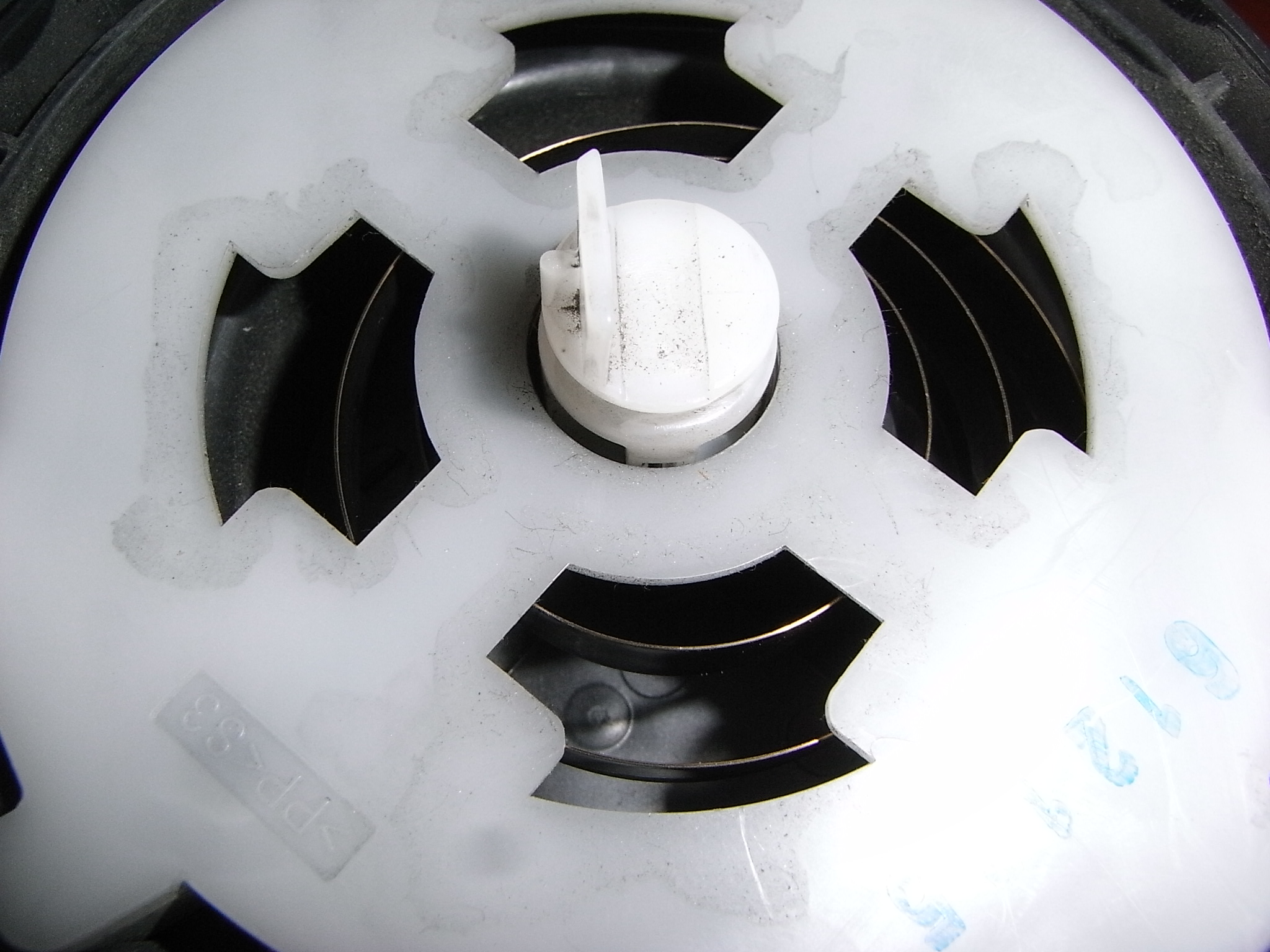

コード巻き取りは、ゼンマイ。

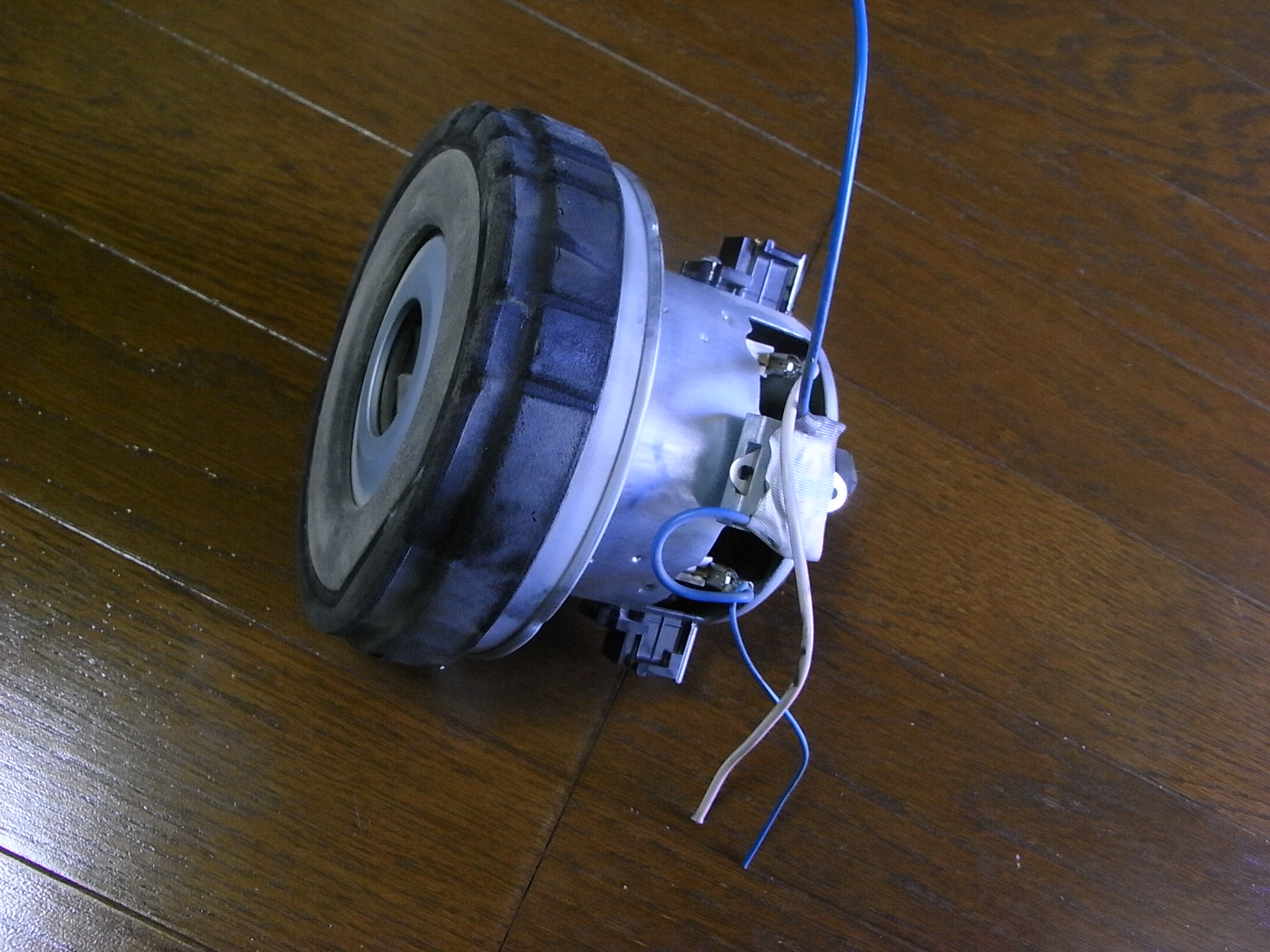

モーター端子迄、100Vが来ているのでOK。　→　ヒューズで無い。

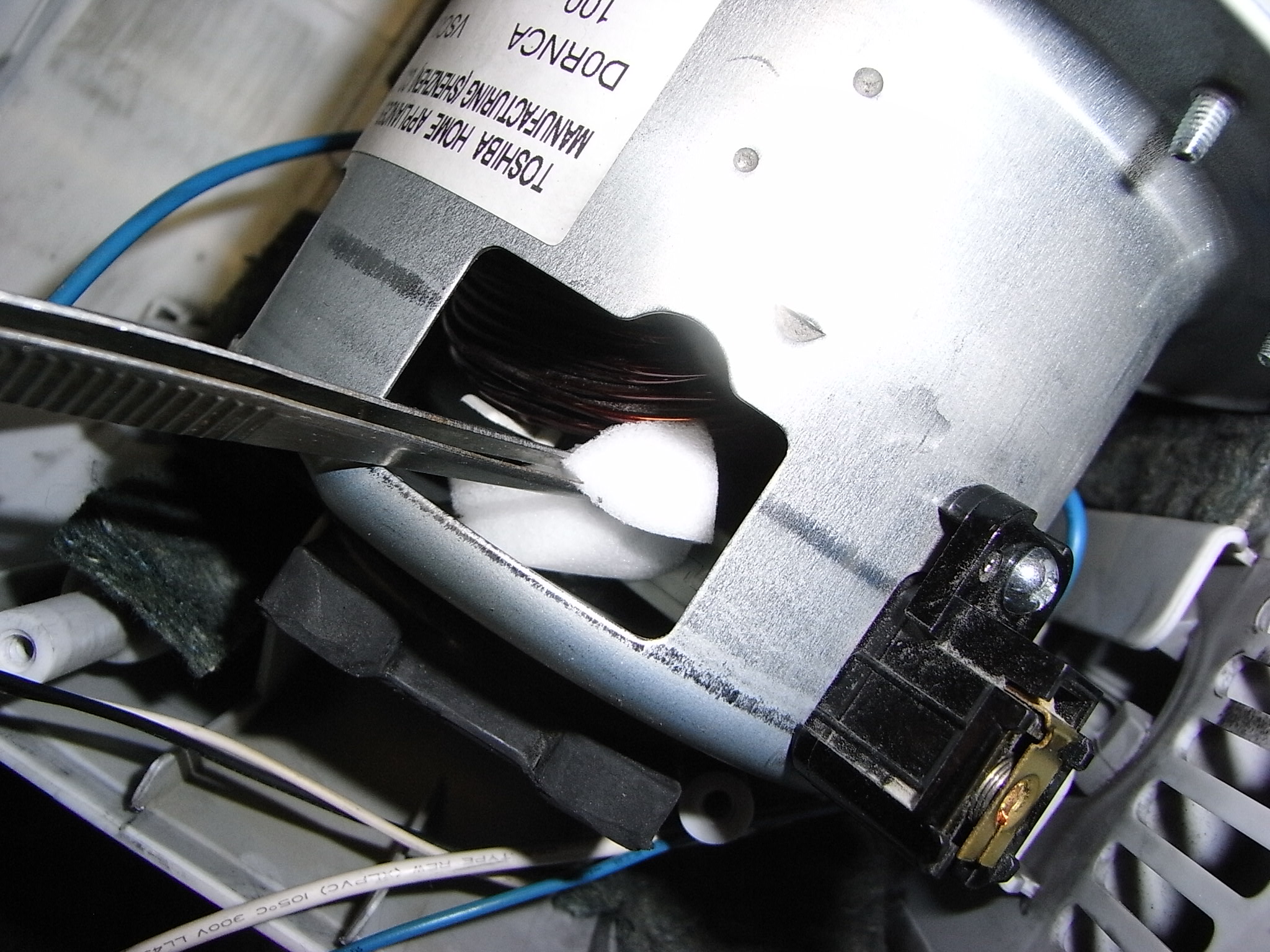

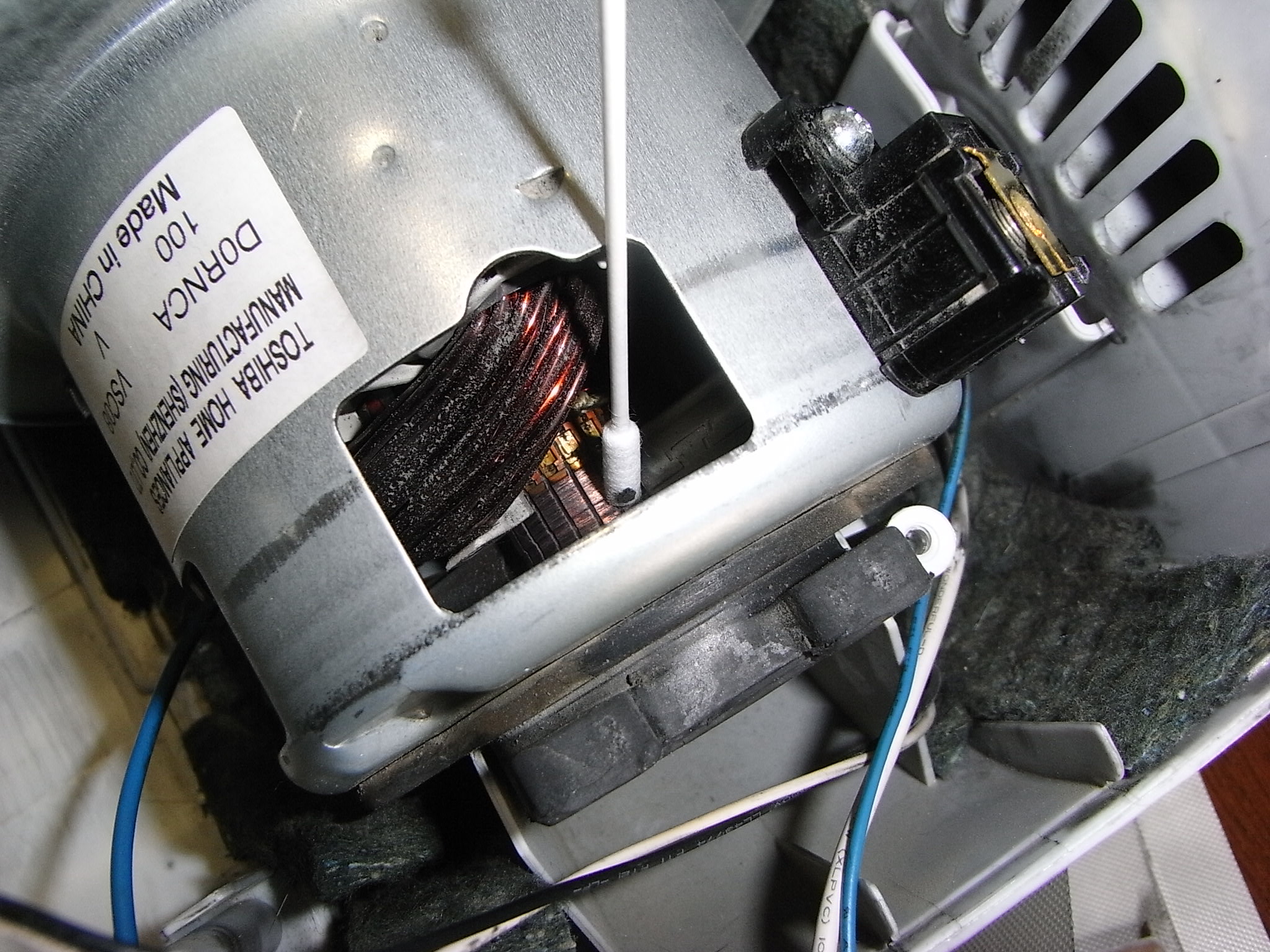

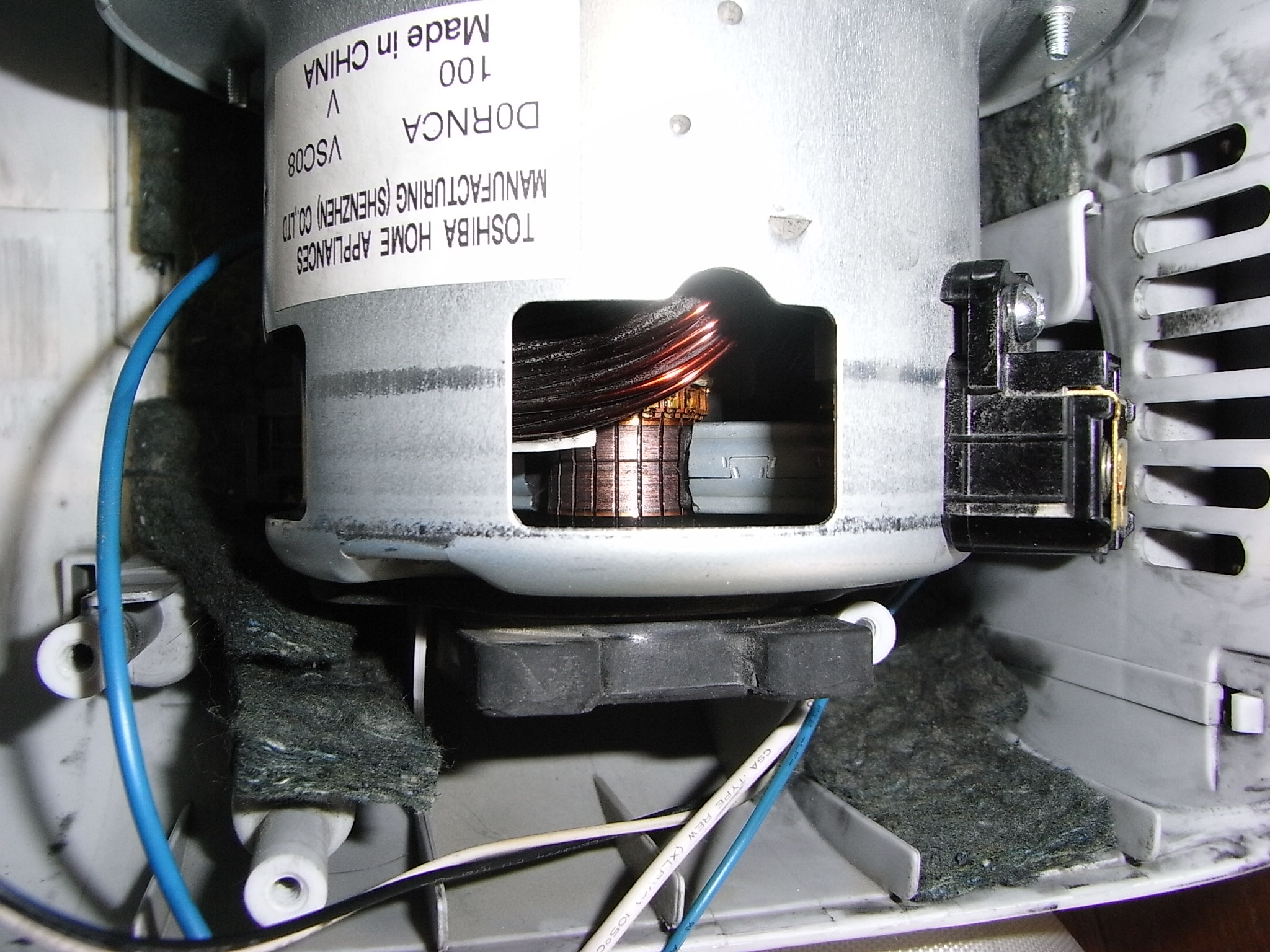

整流子が、まっ黒だったので、掃除しました。

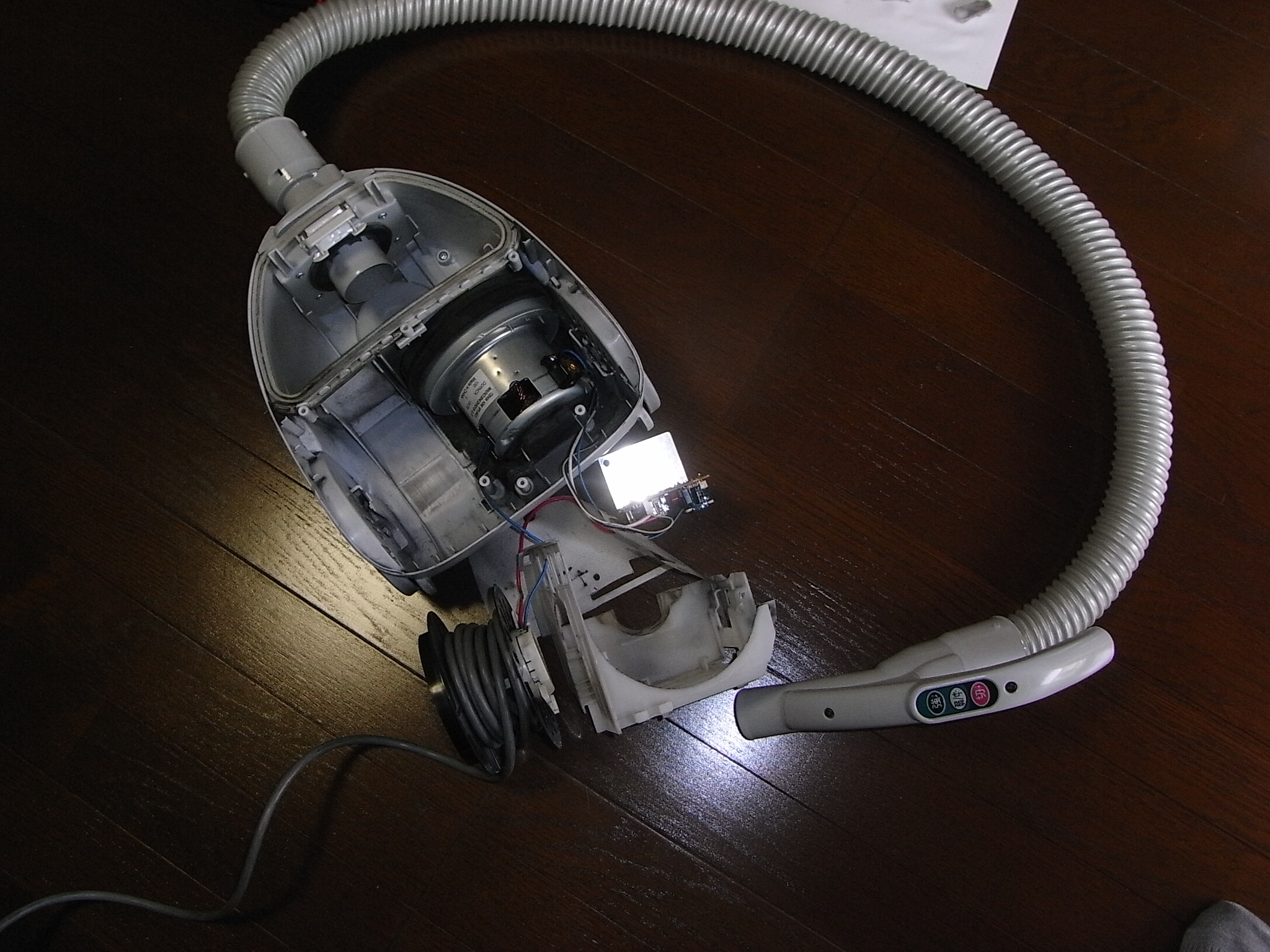

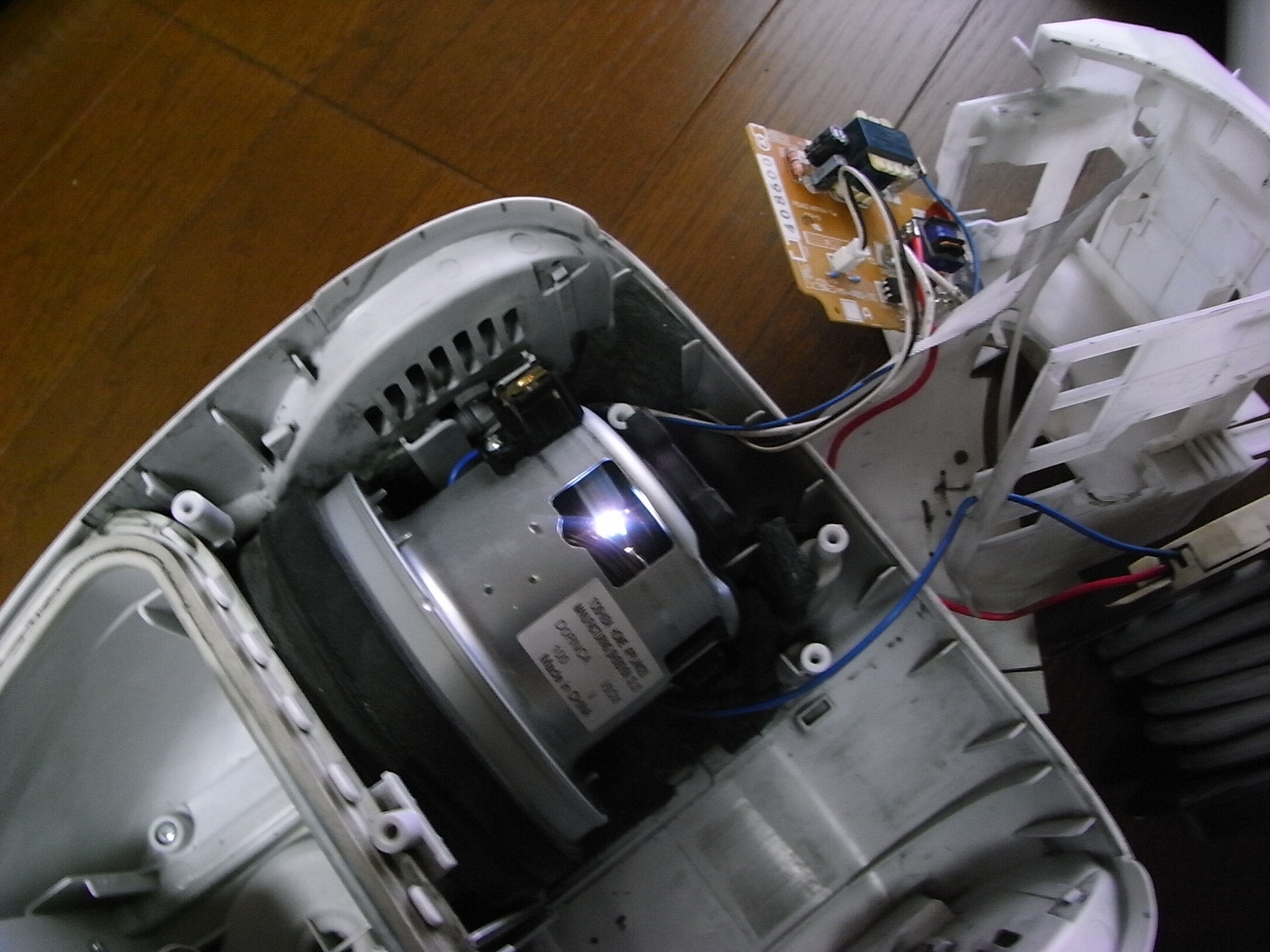

開けた状態でテストをすることにしました。

電源を入れてたら、動作しました。

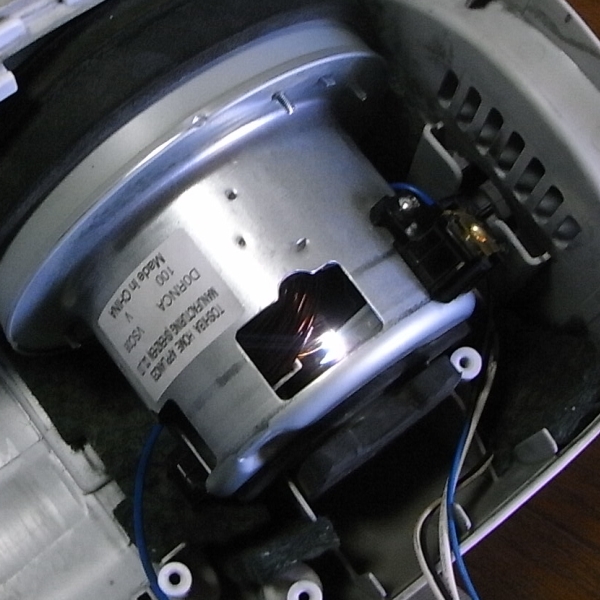

しかし、ブラシ部からスパークが発生！

危険なので電源を止めました。

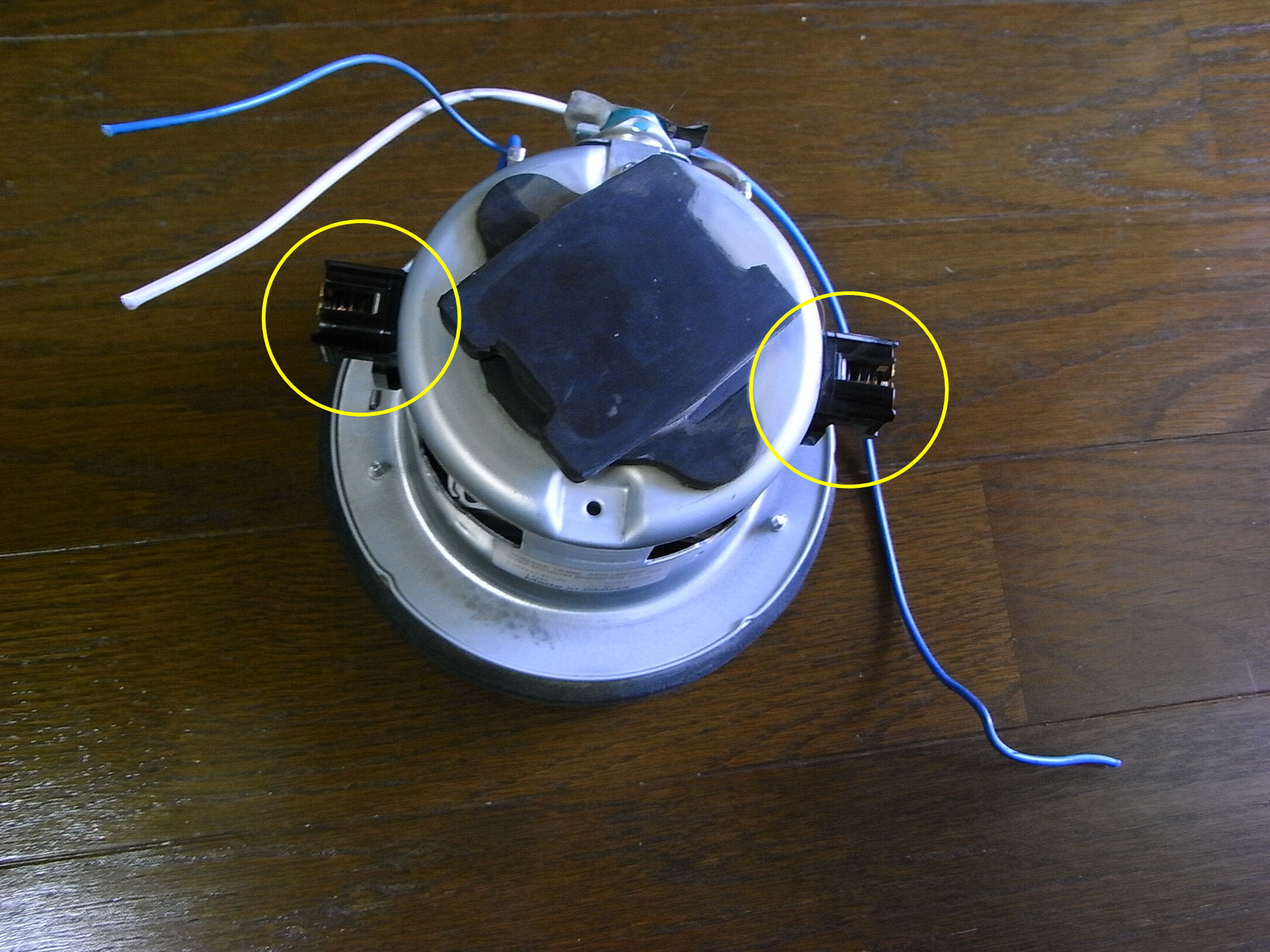

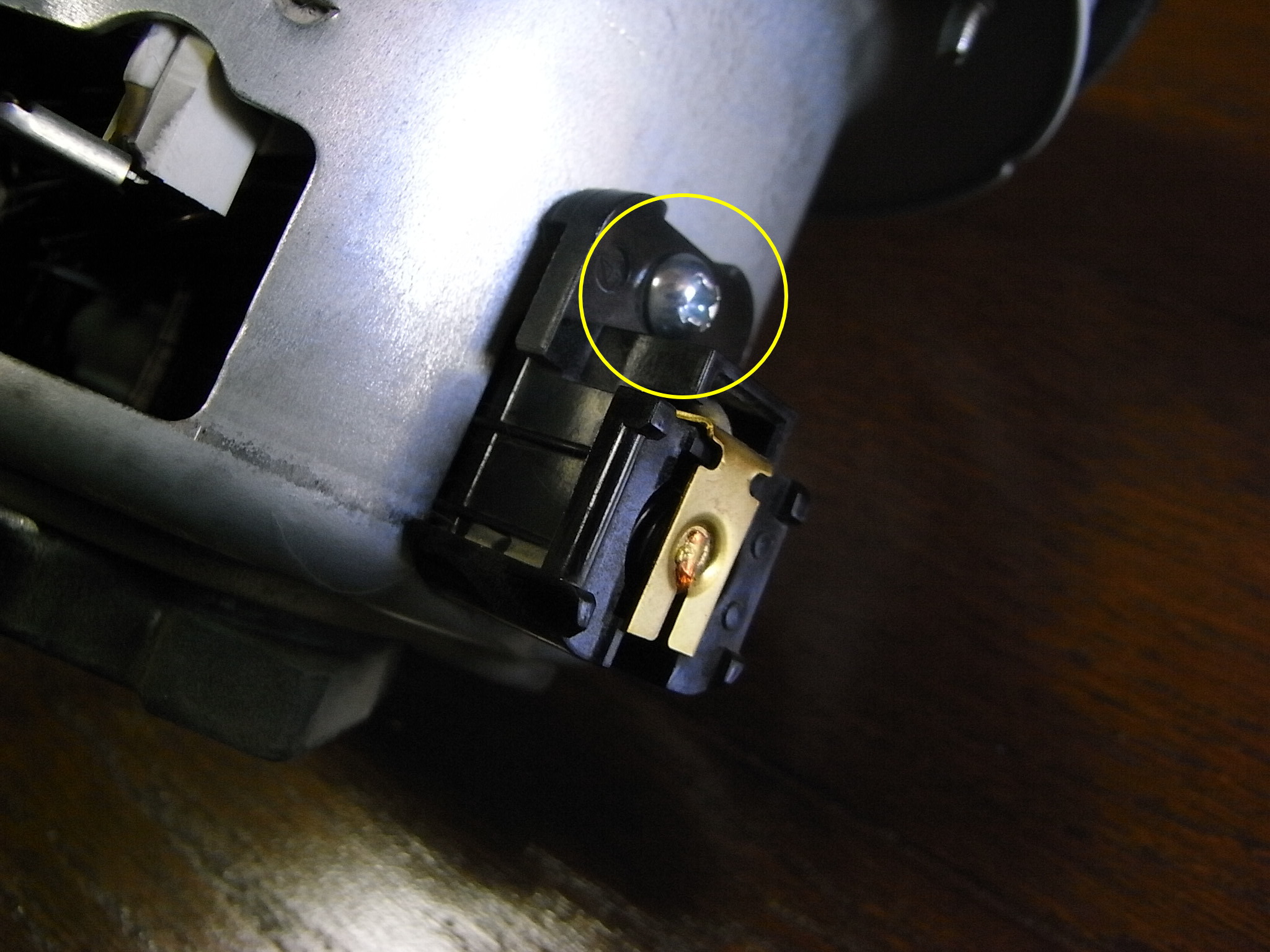

モーター用のカーボンブラシを外してみいることに・・・

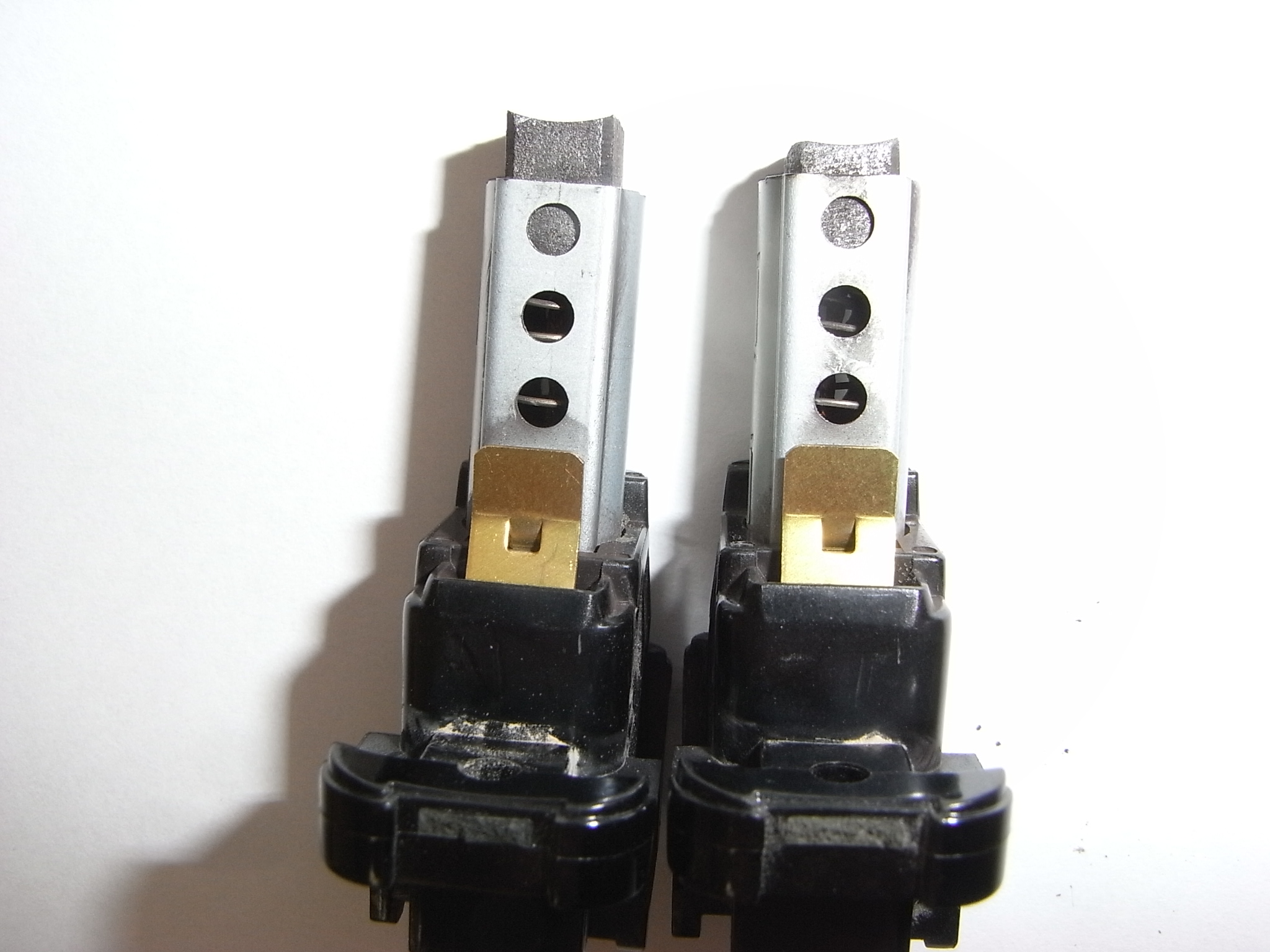

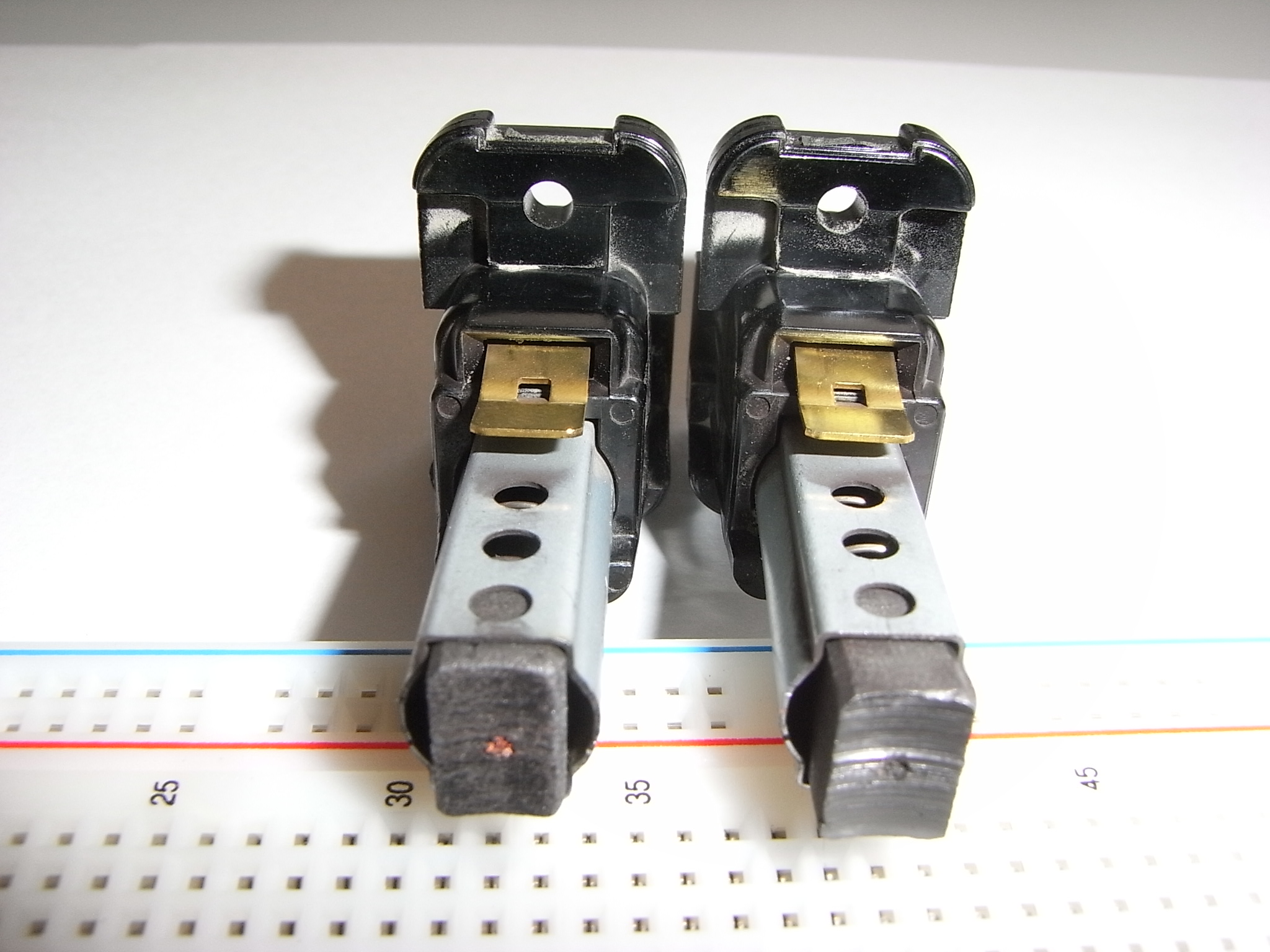

なんと、片方がすり減っています。

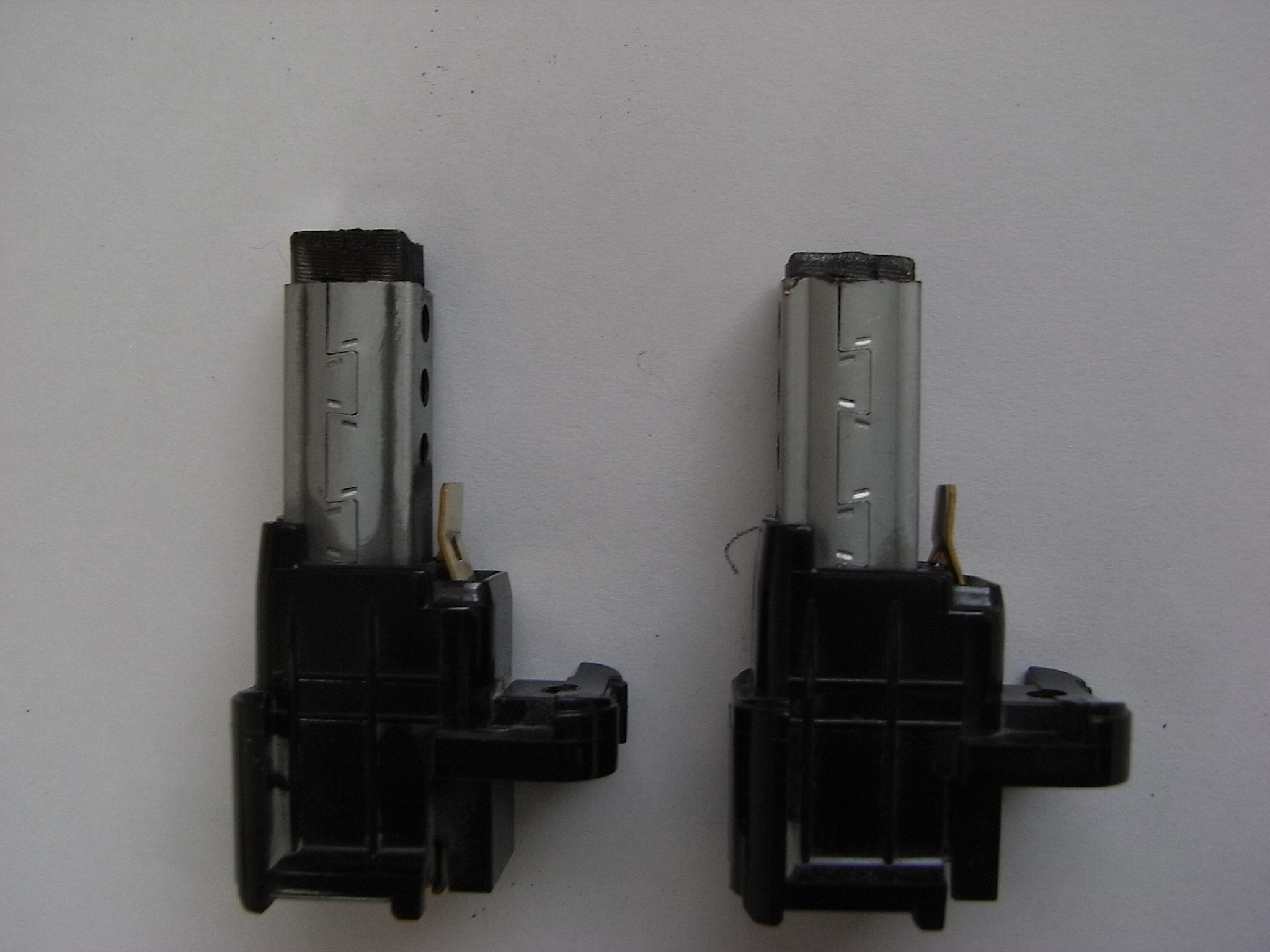

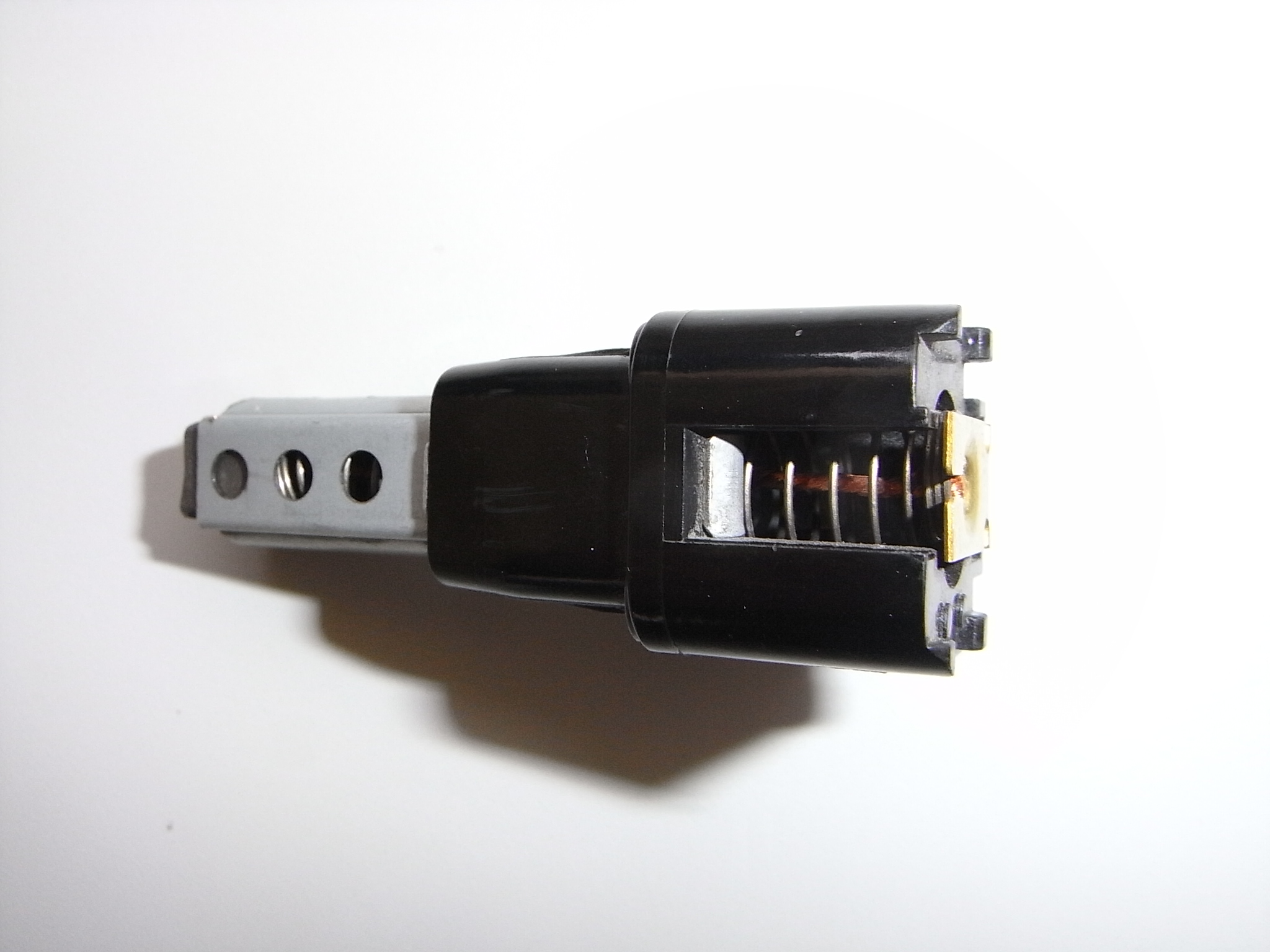

カーボンブラシは、整流子に密着するようスプリングが入っています。

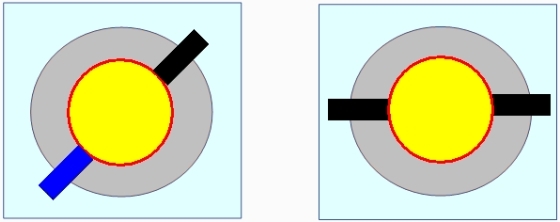

目減りしたブラシは、左図の青い方です。

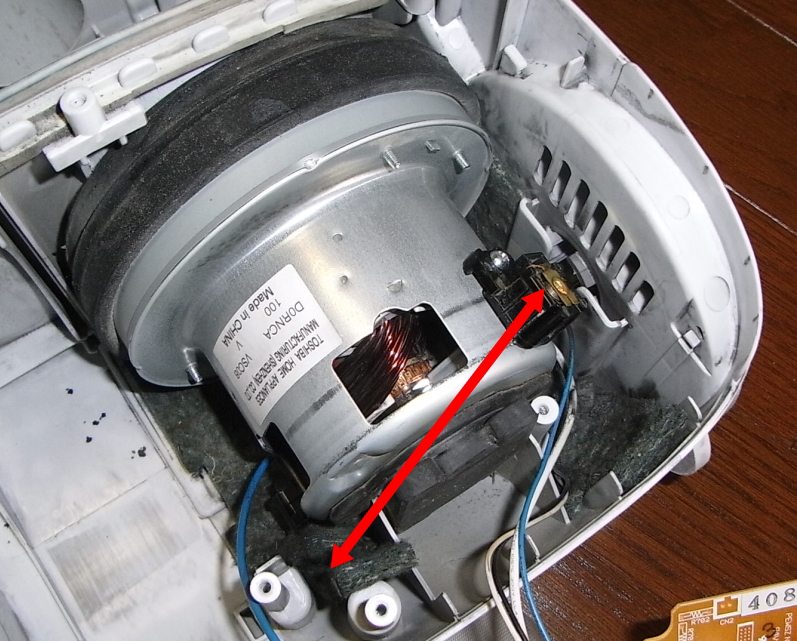

左図のように水平配置でなく、筐体の関係から対角線の設計のようです。

「水平配置なら摩耗も均等では？」と思うのですが・・・

掃除機の耐用年数は、ブラシの摩耗状況（使用時間）に依存？

IBM 729 モーターのブラシの修復

いつも見ている　CuriousMarcのチャンネルに磁気テープモーターのブラシ修復作業の動画があります。

スパークが発生するので、調べてブラシ交換が必要。しかし、もう60年前のブラシ部品が無いので修復

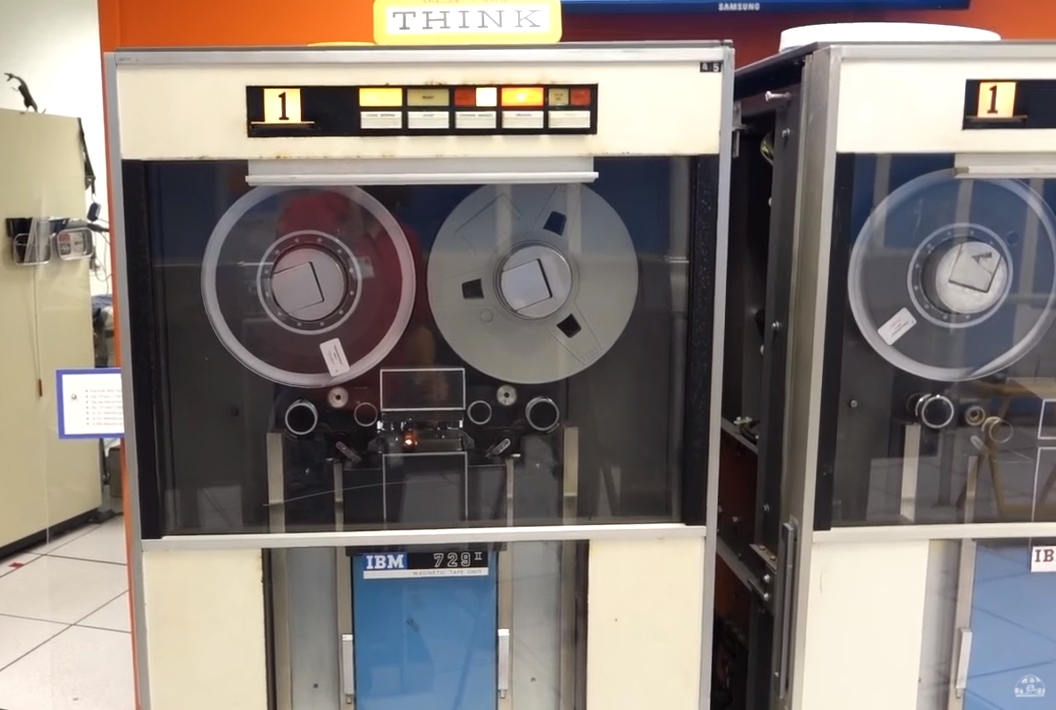

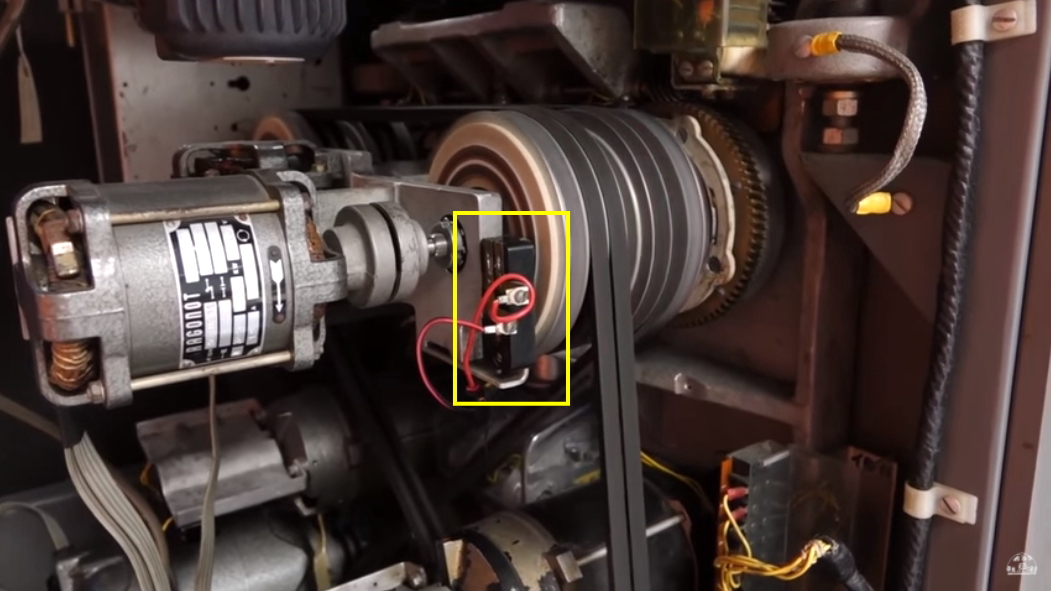

磁気テープ装置 IBM 729

裏側　黒ブロックがブラシ

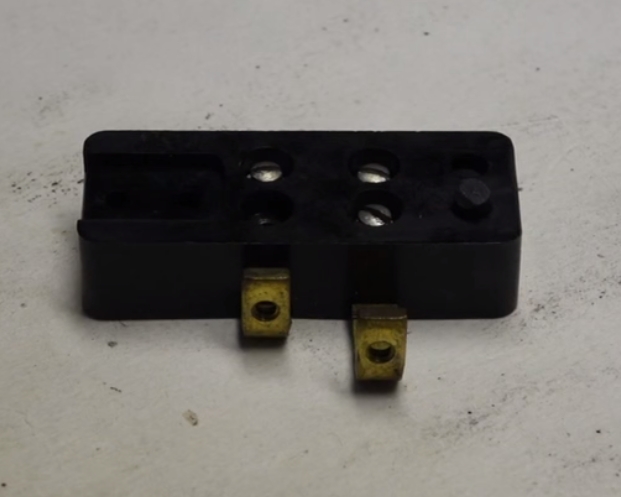

ブラシユニット

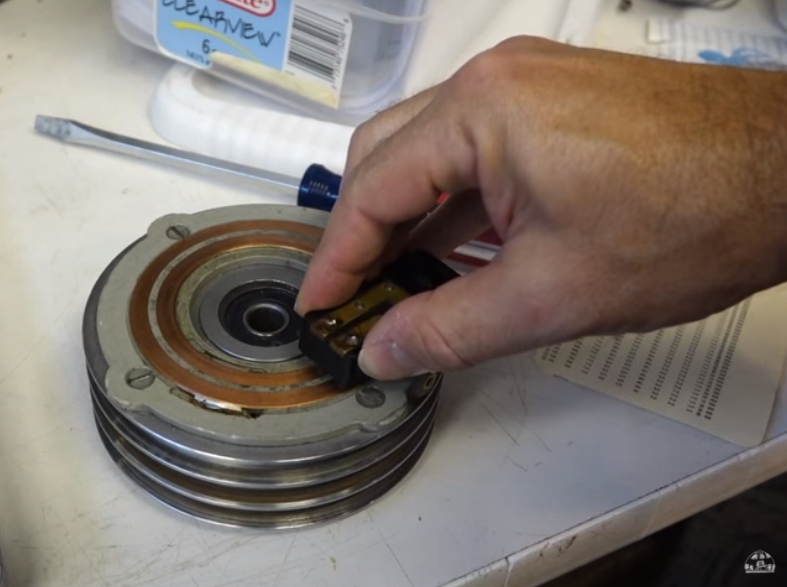

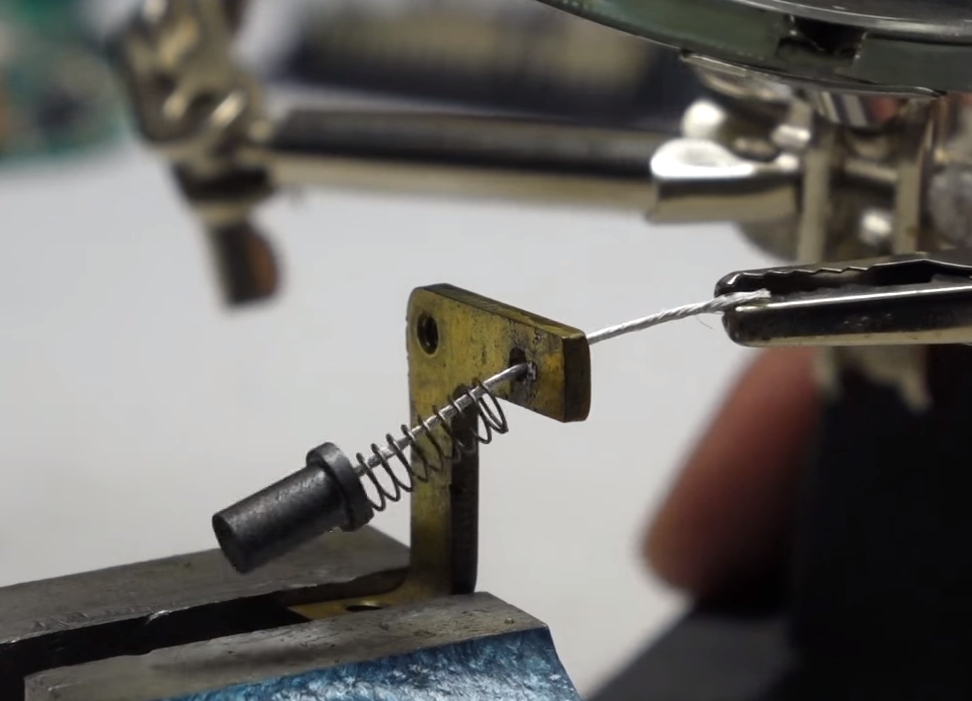

整流子に密着するようスプリングが有ります。

ブラシの修復部分　→　15:04～
