高校１年のころ、雑誌「初歩のラジオ」の製作記事 6BM8 PPアンプを作成しました。
回路図と実態配線図があり、初心者でも楽に製作できました。

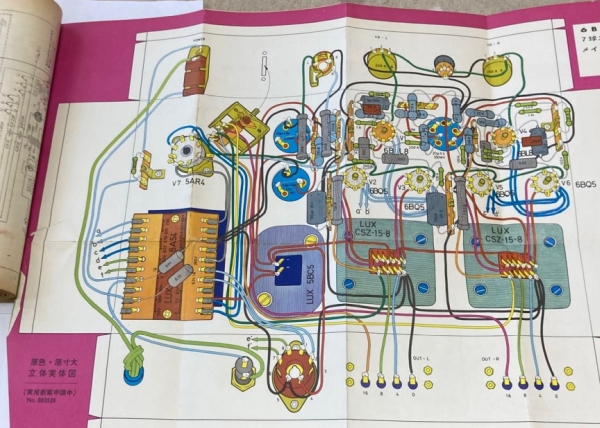

雑誌に折込みの実態配線図

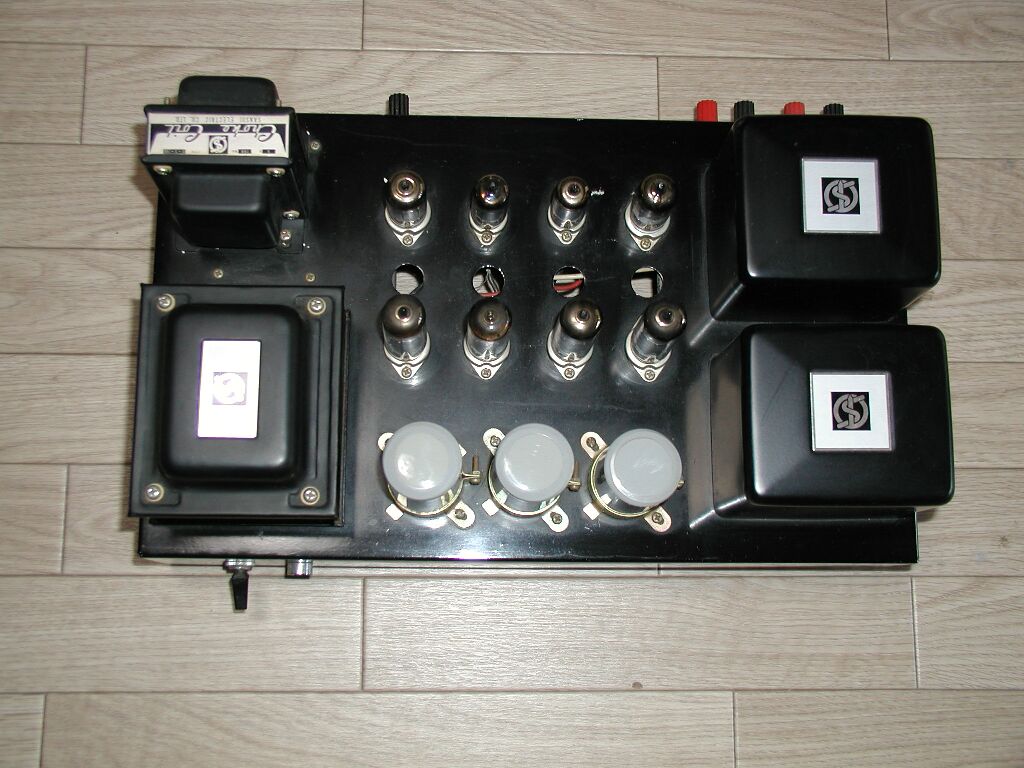

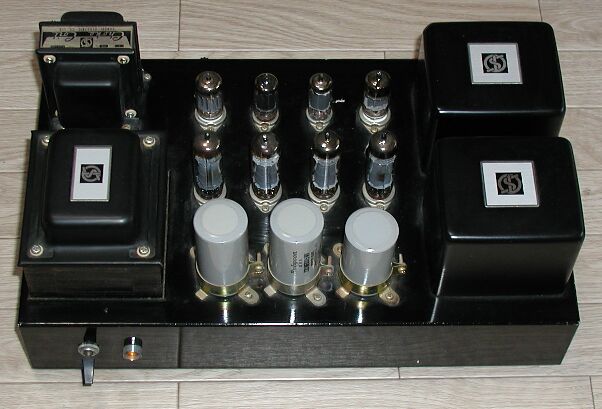

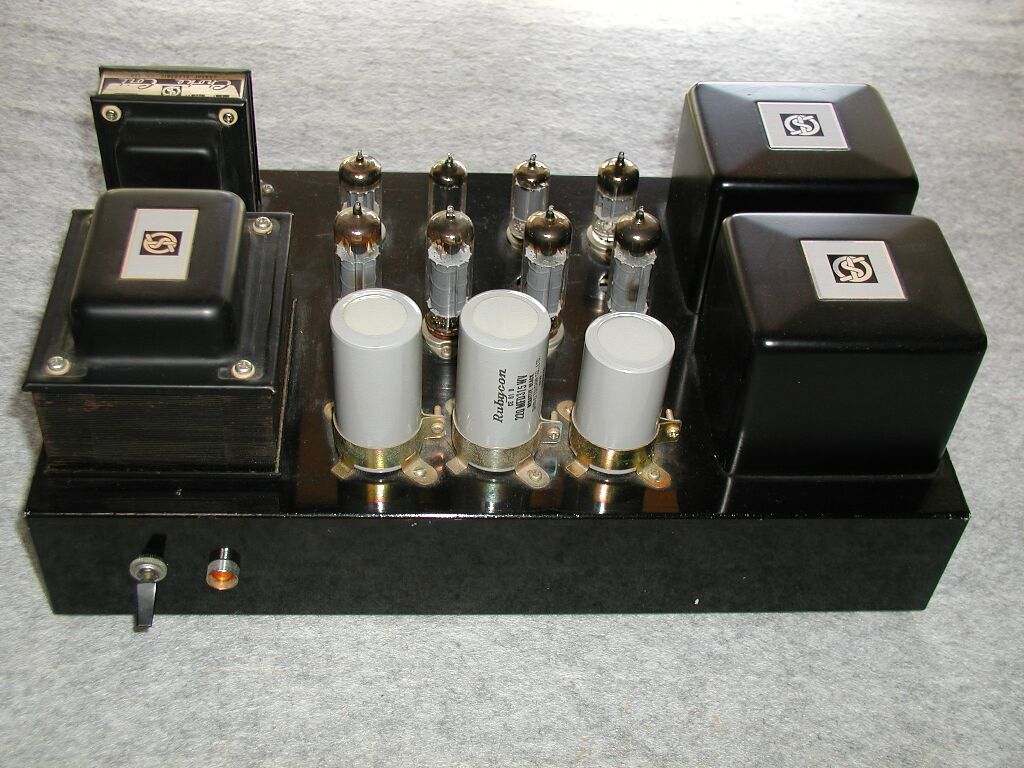

6BM8 PPアンプ
フロントエンドは 6AU6、12AX7、出力は 6BM8 PP接続で、トランスは全てサンスイです。

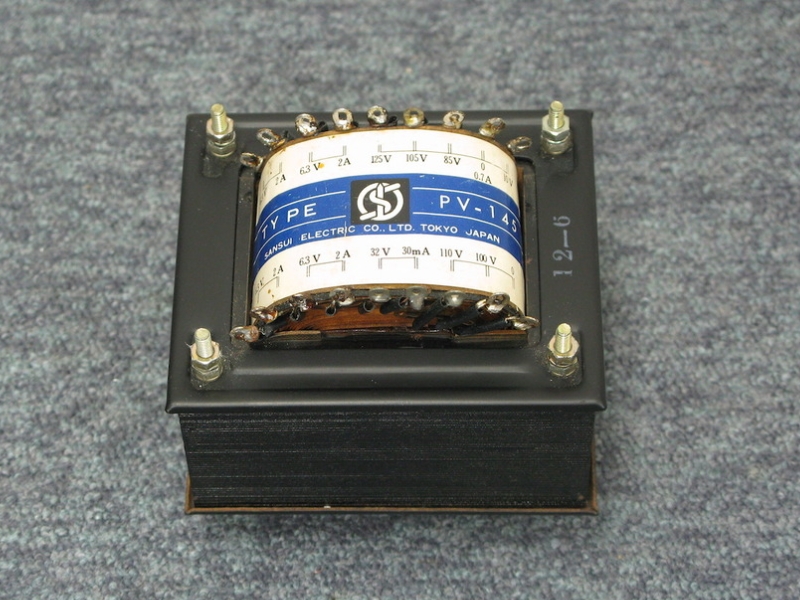

電源トランス サンスイ PV-145
出力トランス サンスイ SW-15-4
チョークトランス サンスイ C-30-30 ?
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

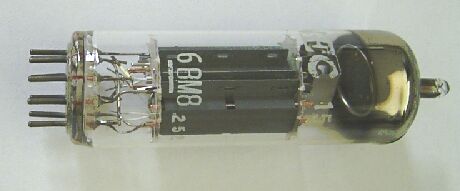

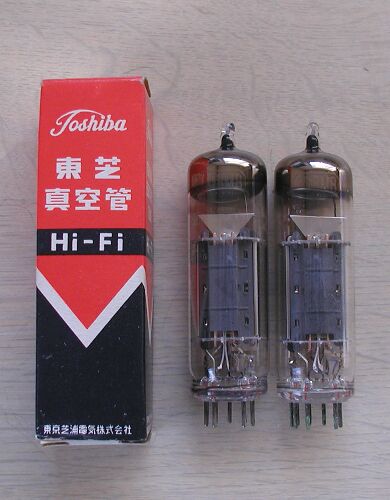

真空管: 6BM8

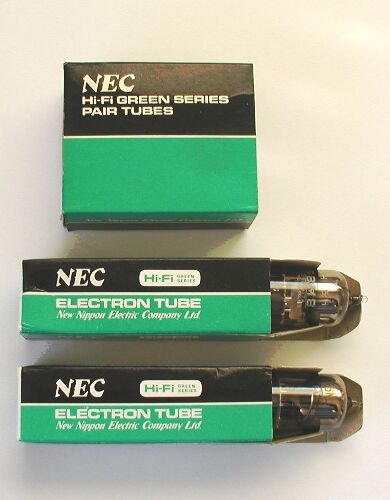

6BM8は、 東芝製と、NEC製を持っていました。

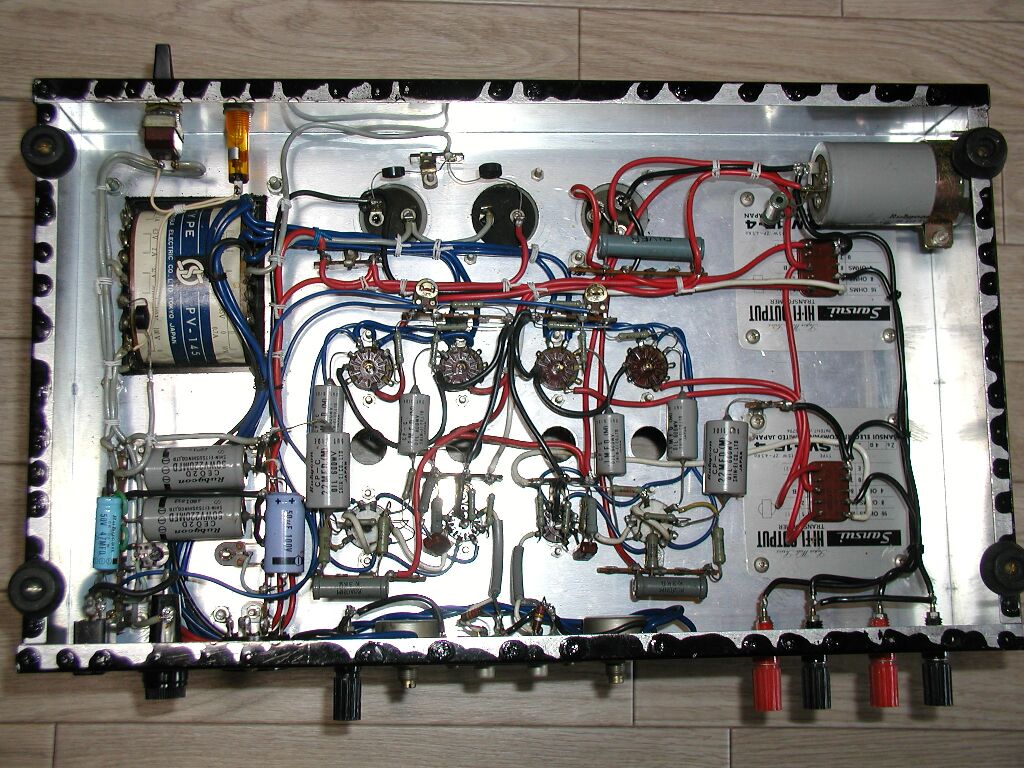

内部配線 オリジンの丸い整流ダイオードが見えます。

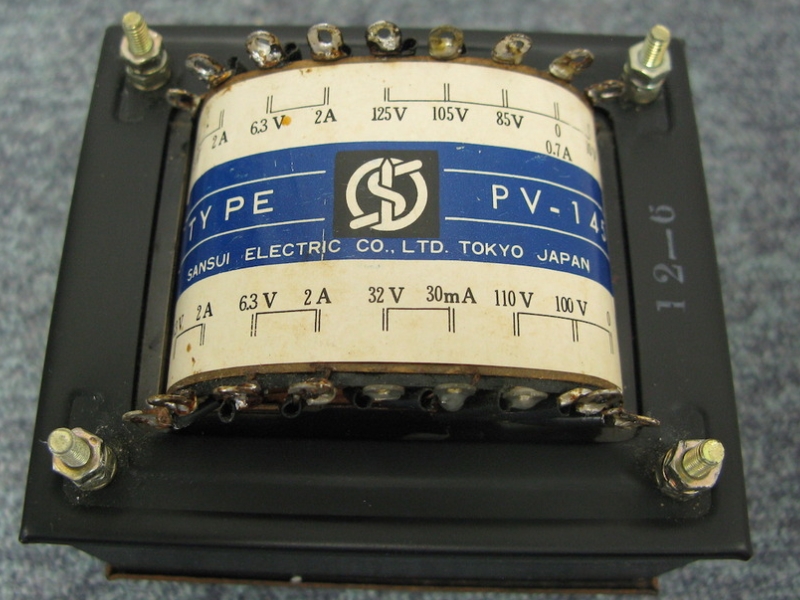

電源トランス サンスイ PV-145

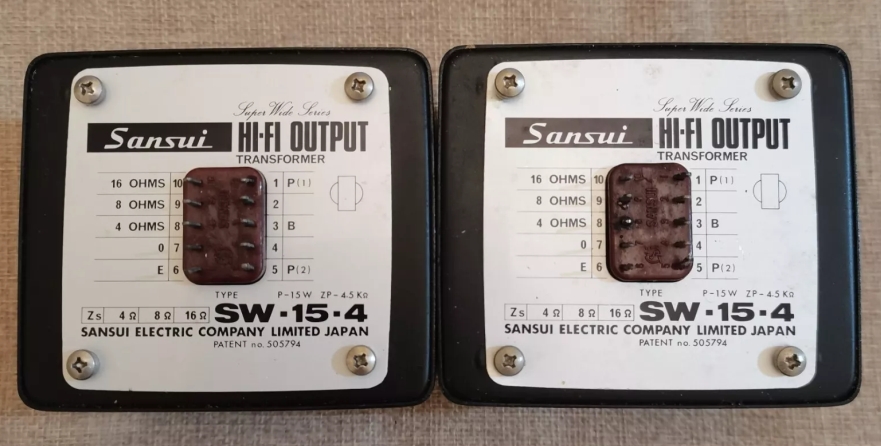

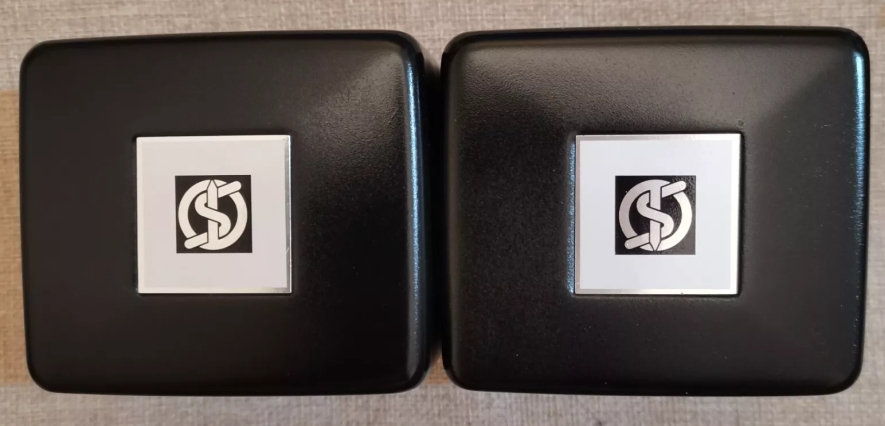

出力トランス サンスイ SW-15-4

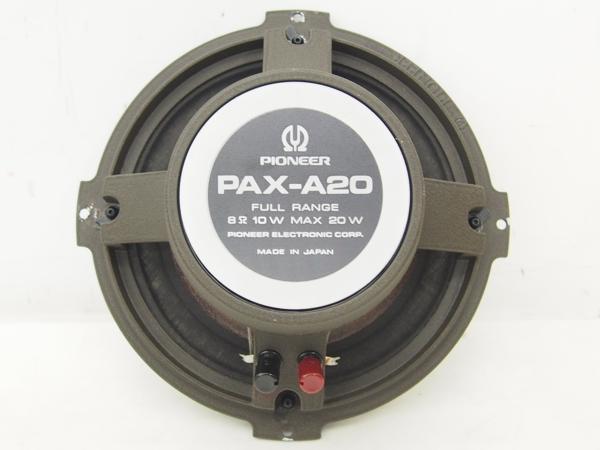

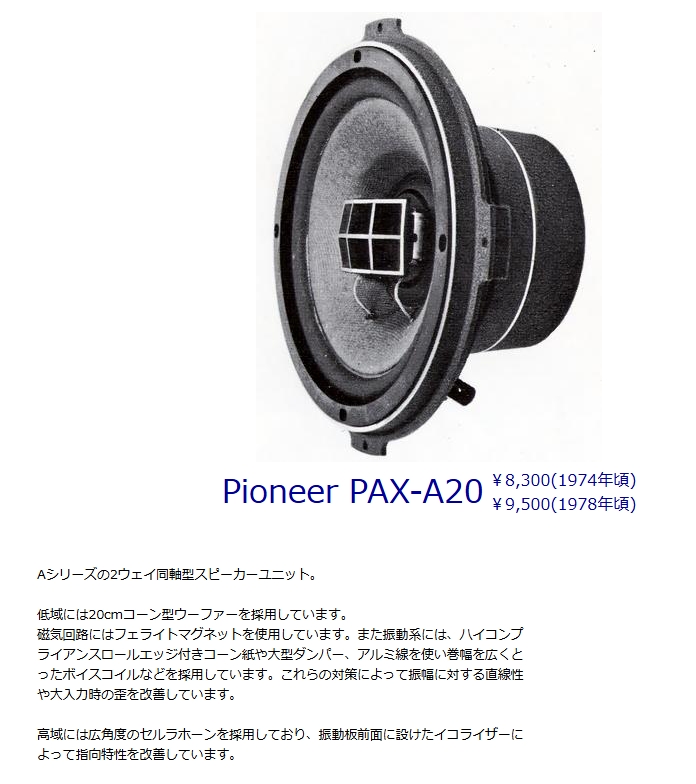

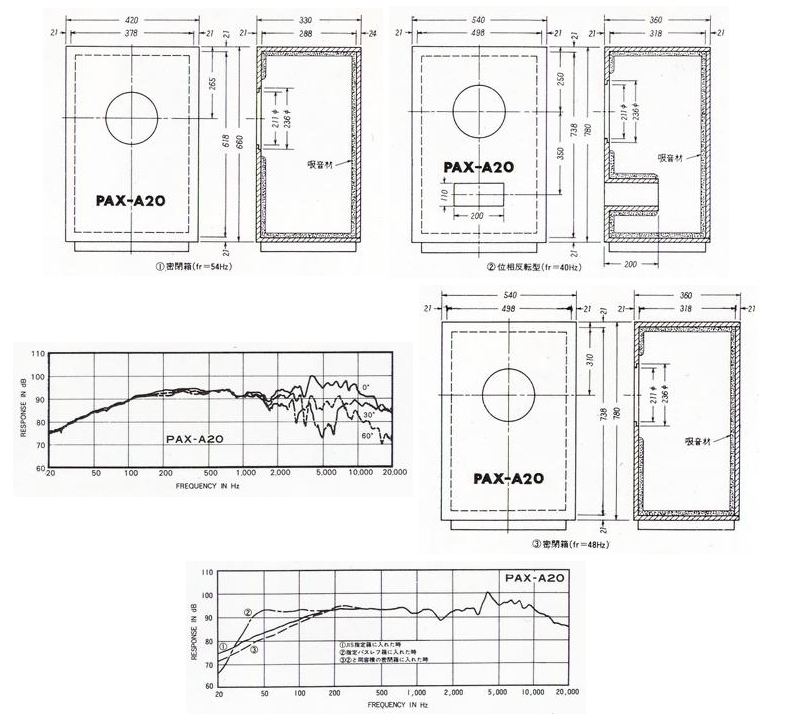

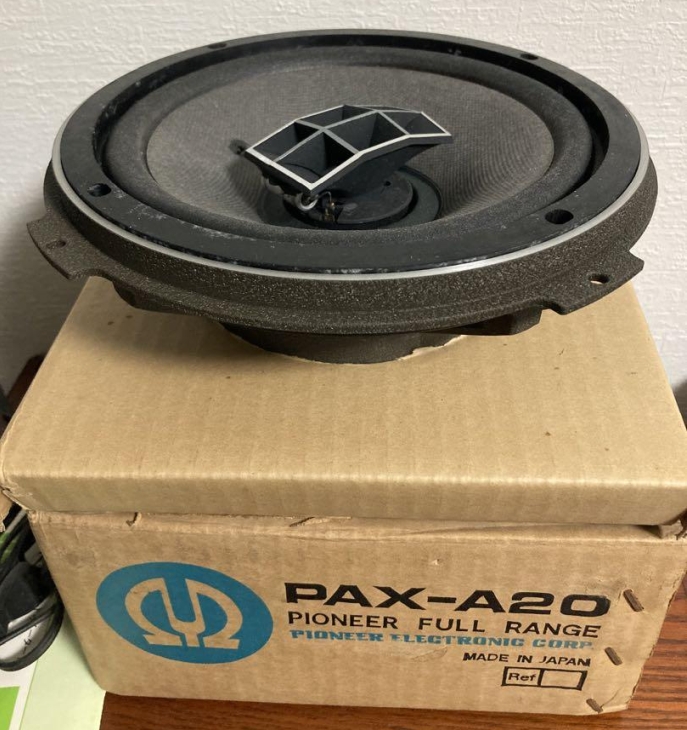

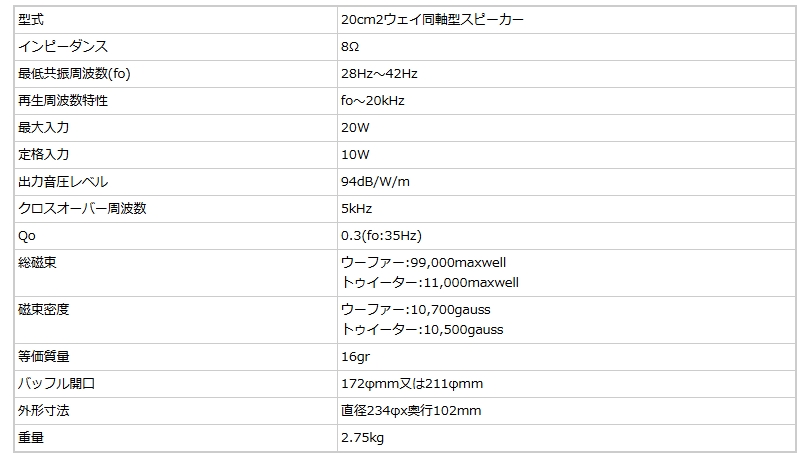

スピーカーは、パイオニア PAX-A20 でキャビネットは、自作でした。

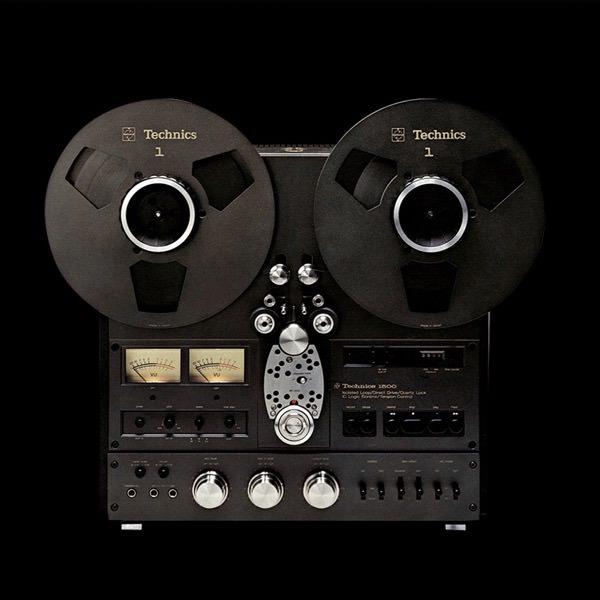

テクニクス RS-1500U
1970～1980年代、レコード・FM放送をテクニクス RS-1500Uで編集していました。
社会人になると仕事が忙しくなり、自作はヤメてメーカー製になりました。
