2018.07 点火プラグ・プラグコードの交換 |
| |
点火プラグ等の交換は、アッパー インテークマニホールドを外す必要があり面倒です。
【手順】
①エアーインレットホースのIATセンサーを外す
②エアーインレットホースを外す (ACハウジングも外すと作業しやすい)
③インテークマニホールドのMAPセンサーを外す
④インテークマニホールドのIACバルブを外す
⑤インテークマニホールドのTPセンサーを外す

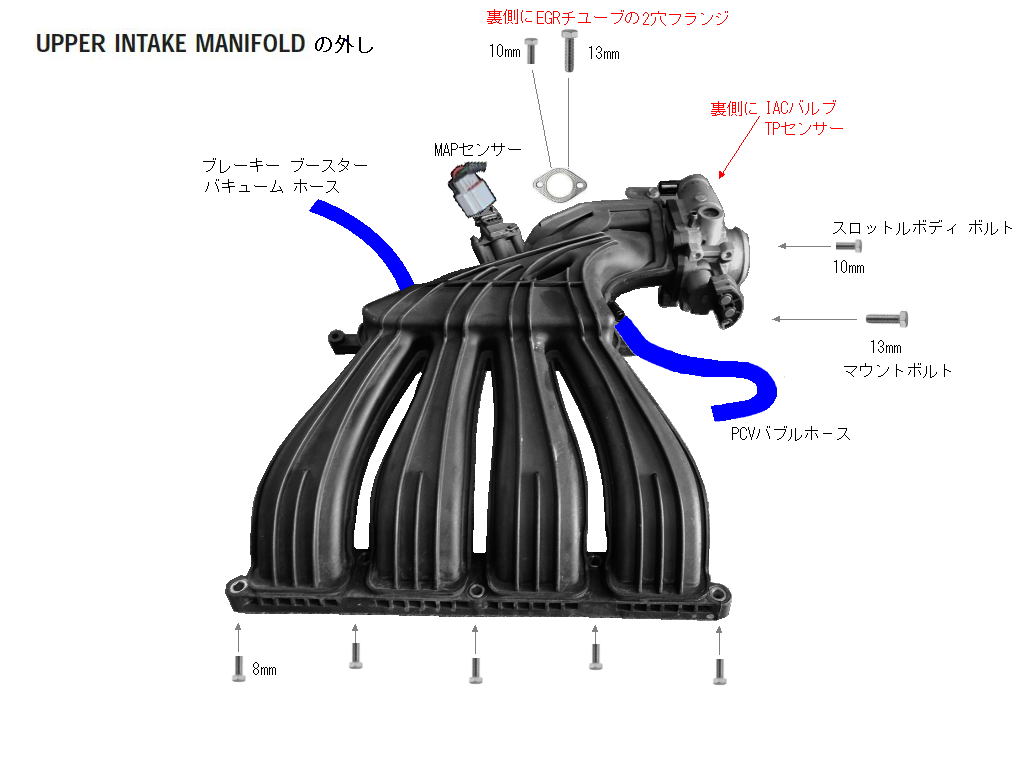

⑥インテークマニホールド上部裏側のEGRチューブ用ボルト(13mm, 10mm)を外す
⑦インテークマニホールドのPCVホースを外す
⑧インテークマニホールドのブレーキブースターバキュームを外す
⑨インテークマニホールド下側のマウントボルト(8mm)を5本外す
⑩バンジーコード(紐)で、インテークマニホールドを吊し上げておく
※インテークマニホールド/ロワー側の４つホース口に
ゴミ・異物が入らないようにタオル等で塞ぐこと！
|
|
 |
|
| |
|
| |
 |
| |

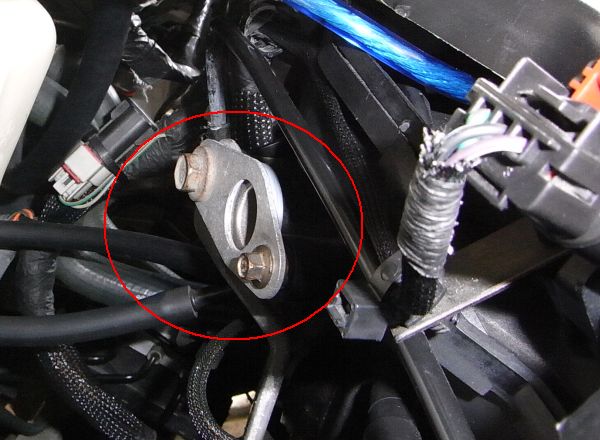

| EGRチューブ用ボルト（13mm, 10mm） |
|

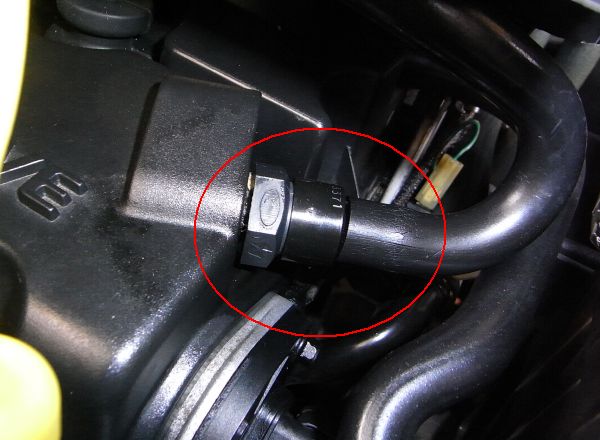

PCVホースを外す ( PCVバルブ側とインテークマニホールド側の口径が違う ) |
 |
|
 |
|
| |
|
| |
| MAPセンサーの外し |
|
IACバルブ と TPセンサーの外し |
|
エアーインレットホースと IATセンサーの外し |
 |
|
 |
|
 |
|
| |
| ・MAPセンサー |
吸気圧 |
Manifold Air Pressure |
| ・IACバルブ |
空気流量制御 |
Idle Air Control |
| ・TPセンサー |
スロットル開度 |
Throttle Position |
| ・IATセンサー |
吸気温度 |
Intake Air Temperature |
| ・PCVバルブ |
ブローバイガス還元装置 |
Positive Crankcase Ventilation |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
 |
|

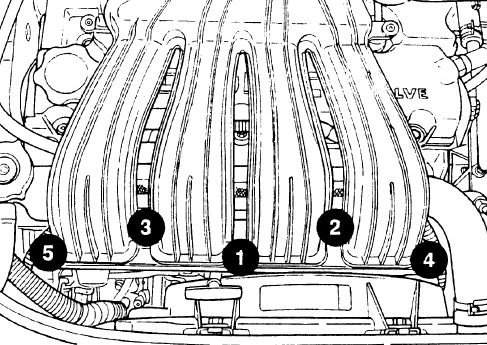

アッパー インマニのボルト外し・取付け順 |
|
| |
|
|
|

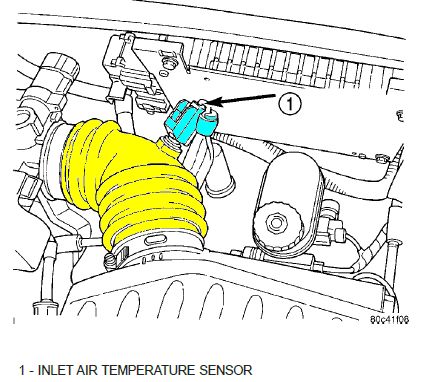

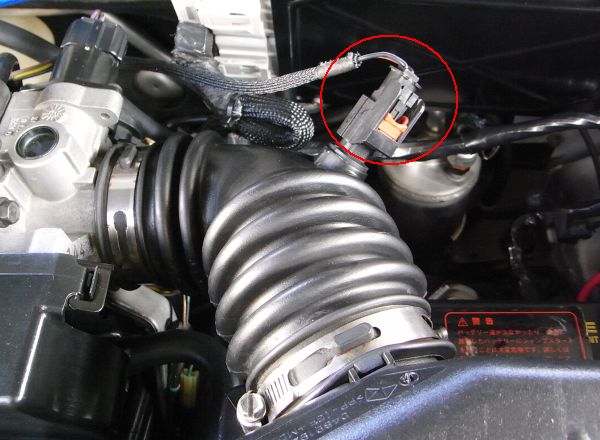

| IATセンサー Intake Air Temperature (吸気温度) |
|

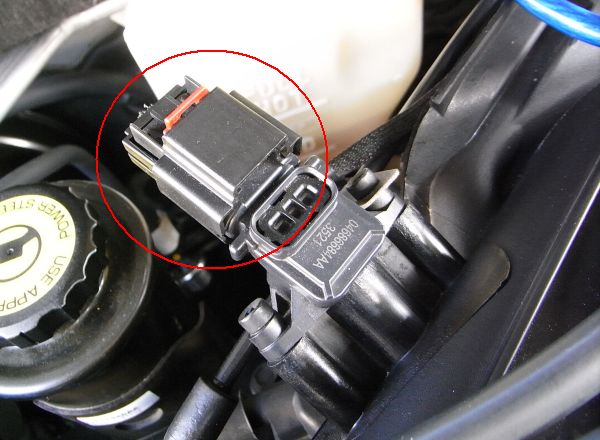

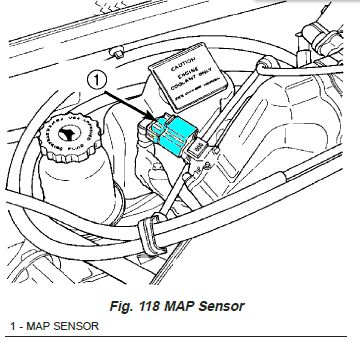

MAPセンサー Manifold Air Pressure (吸気圧) |
| 赤い爪を引いてロックを外し、プラグを持って抜く |
|
赤い爪を引いてロックを外し、プラグを持って抜く |
 |
|
 |
|
|
|

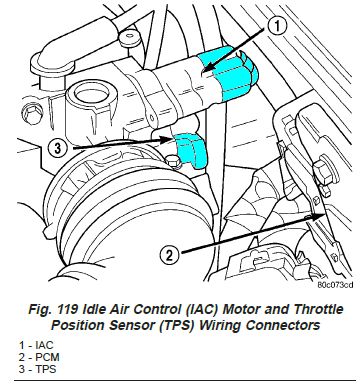

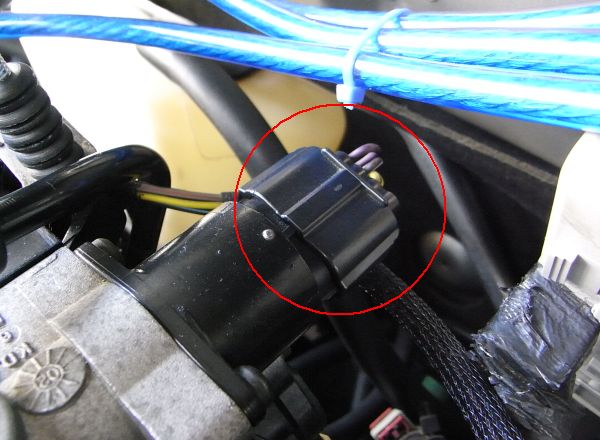

| IACバルブ Idle Air Control (空気流量制御) |
|

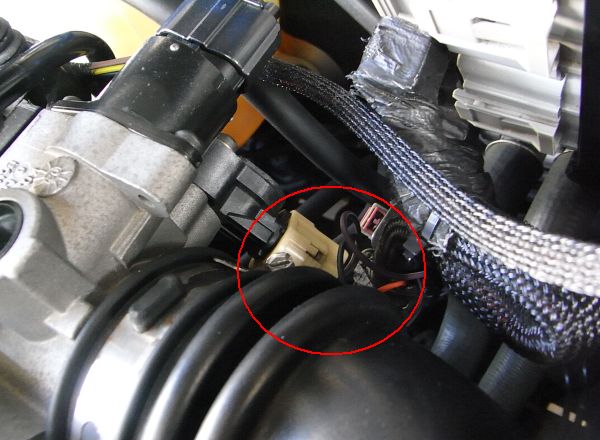

TPセンサー Throttle Position (スロットル開度) |
| 裏側を押してロックを外し、プラグを持って抜く |
|
裏側を押してロックを外し、プラグを持って抜く |
 |
|
 |
|
| |
|
|
点火プラグとスパークプラグは、デンソーにしました。 |
| |
|
|
|

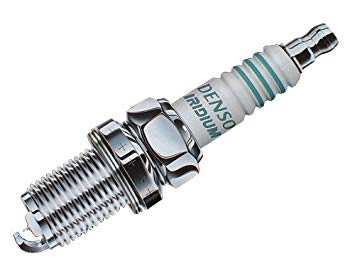

| DENSO イリジウムパワー スパークプラグ ITL16 |
|

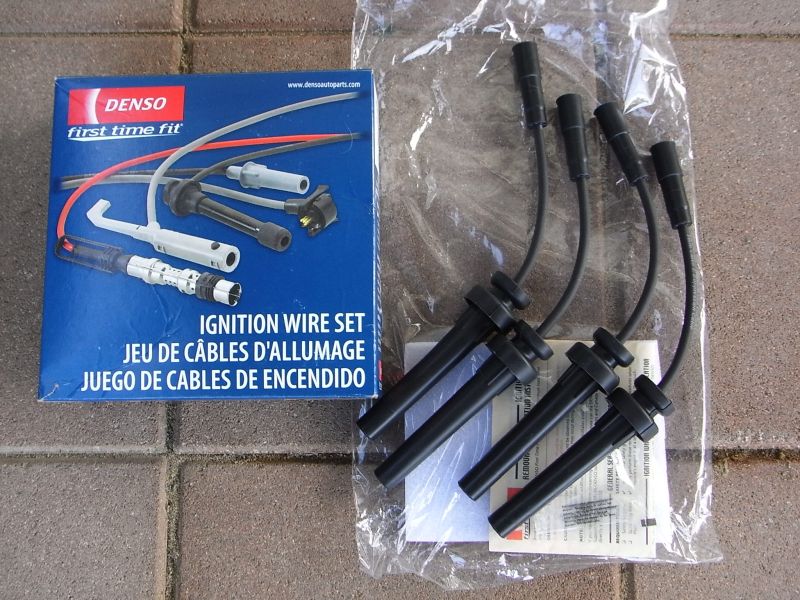

DENSO プラグコード |
 |
|
 |
|
| |
|
|

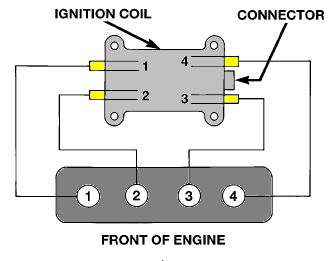

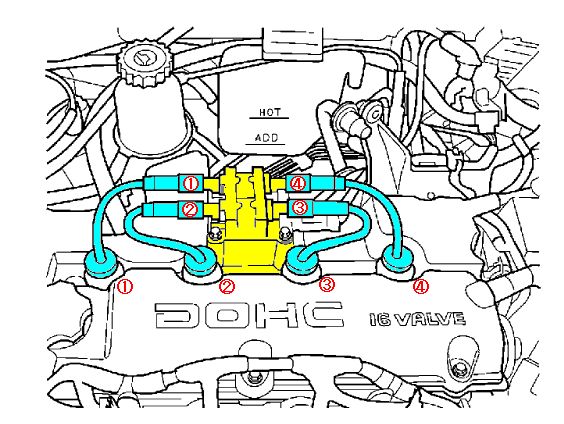

イグニッションコイル & プラグコード |
| |
|
| |
【 YOUTUBE 】 |
| |
|
|
|
イグニッションコイル |
|
|
|
|
|
|
|
|
|
| |
|
