2017.08.12 カーオーディオ 電源入らず → カーオーディオの交換(DEH-P930) | |||||||||||||||||||||||||||

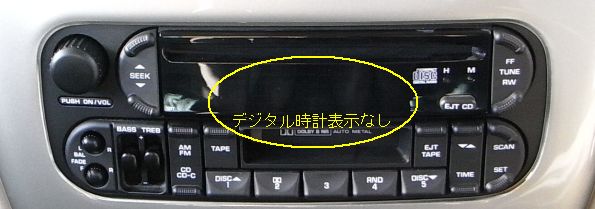

| カーオーディオの電源が入らなくなったので、いろいろ調べた顛末記録 デジタル時計の表示なし！ → NO RADIO DISPLAY  |
||||||||||||||||||||||||||||
|

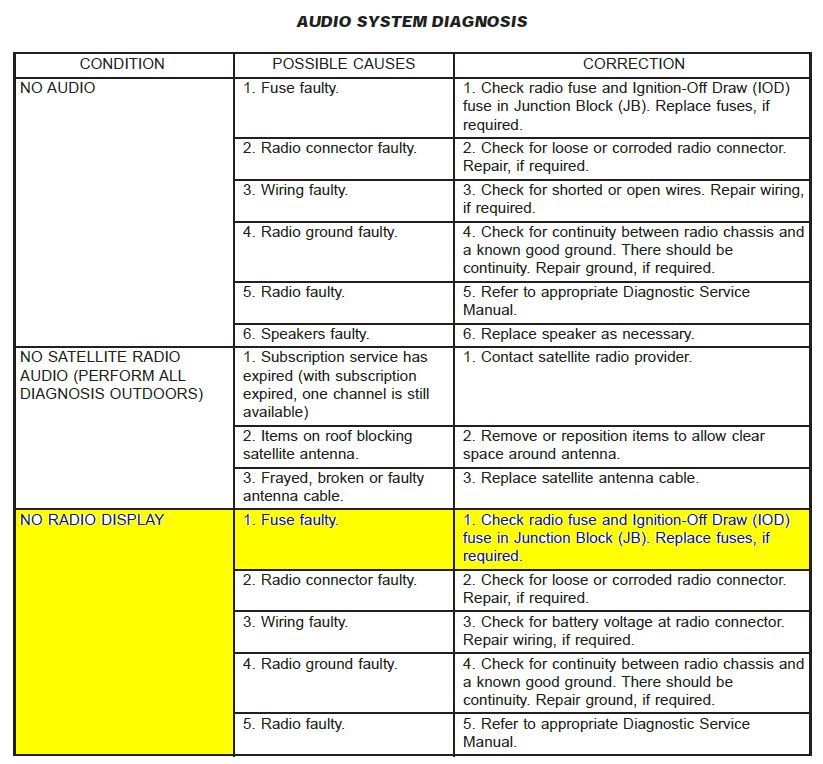

整備マニュアルのトラブルシューティングから、まずヒューズを疑うことに・・・ 黄色部に記述してある ① radio fuse と ② IOD fuse の２つ | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

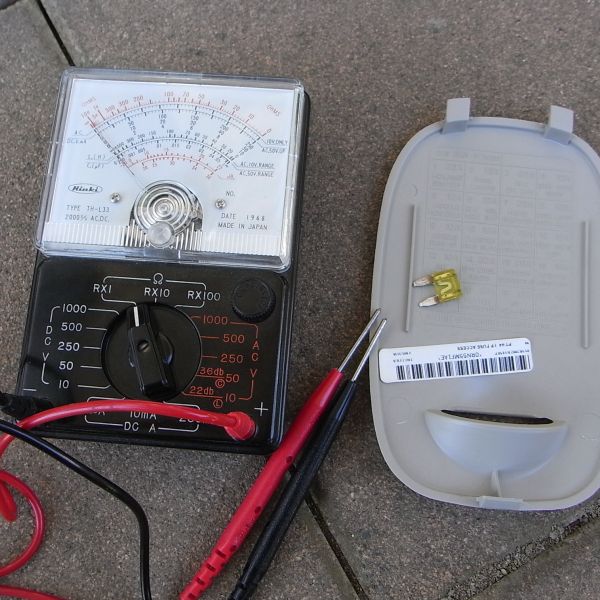

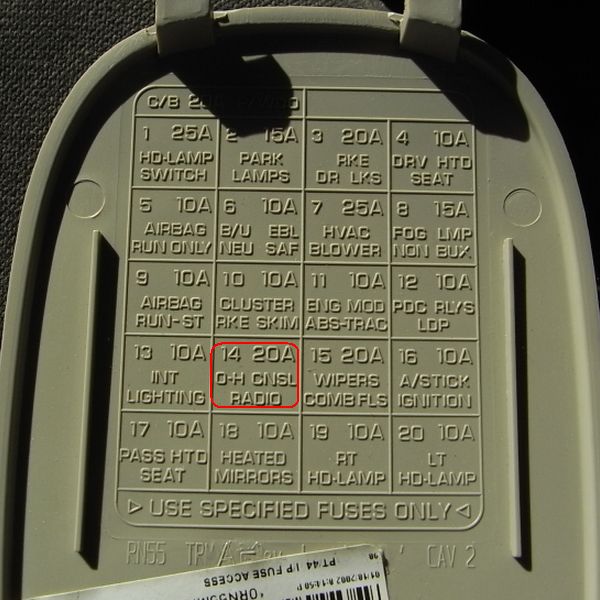

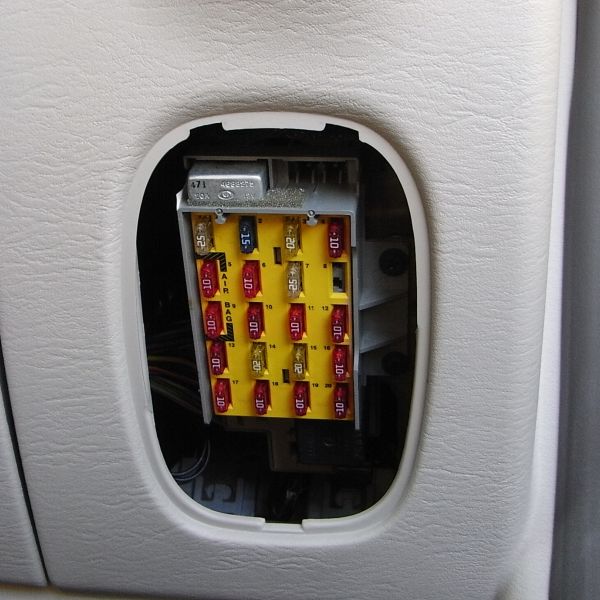

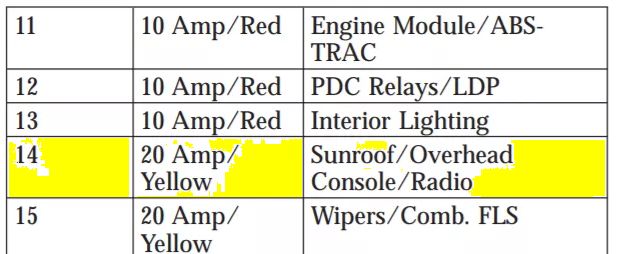

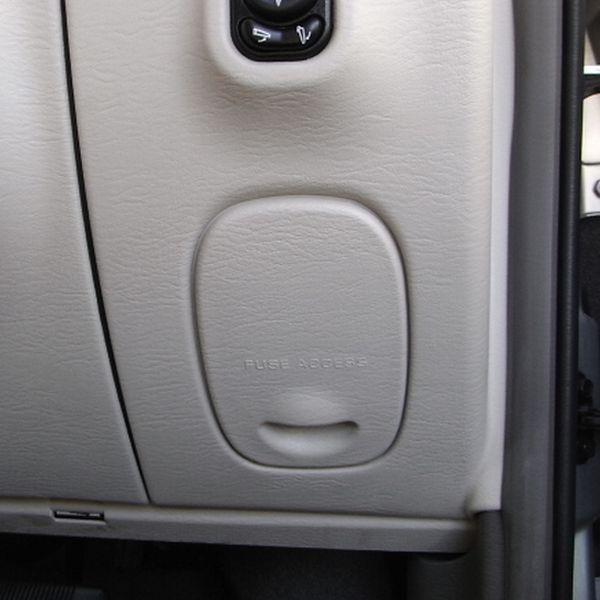

①radio fuse： 運転席の下部にあるヒューズボックスの14番を調べる | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|

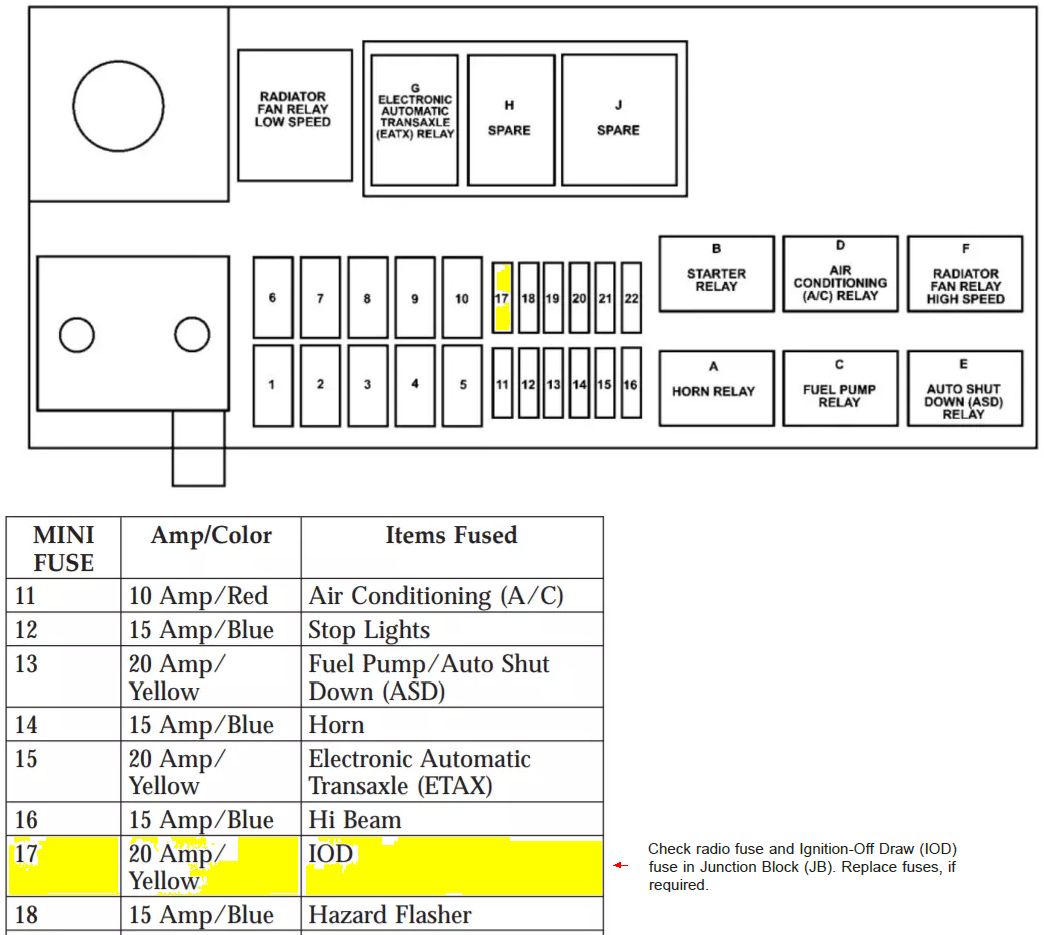

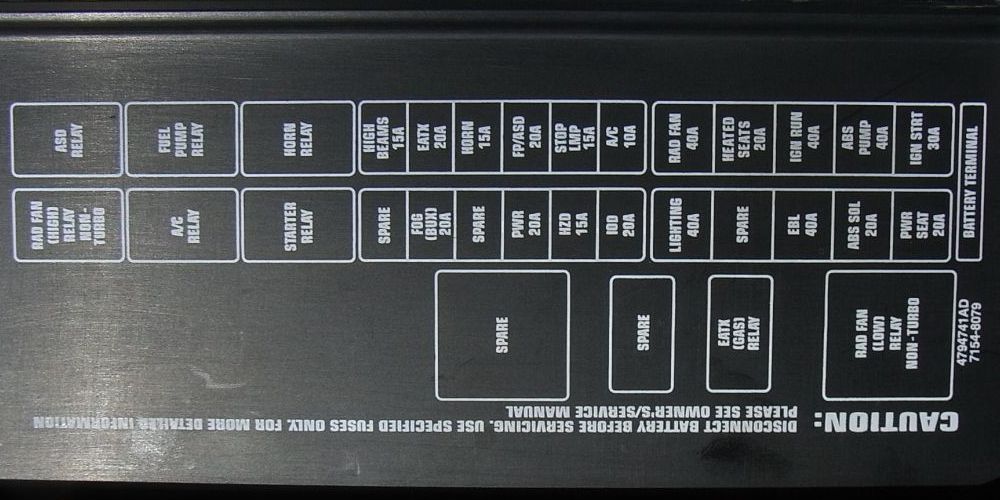

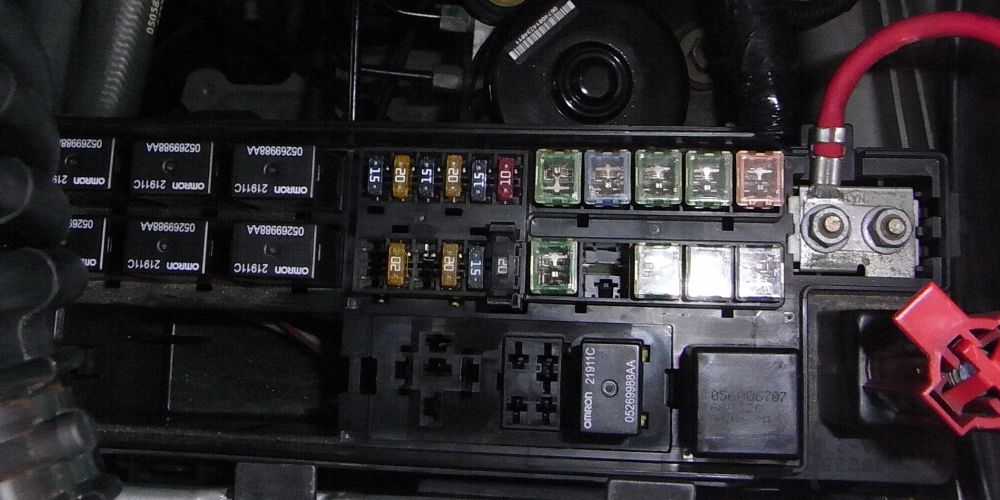

② IOD fuse： エンジンルームのインテークボックス付近にあるジャンクションボックスの17番を調べる | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
ジャンクションボックスのカバーを外す。 ・・・ 黄色の爪を左に押しながら上に引っ張る |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
マニュアルと違っている！ 付近の関連ヒューズを個々にチエックしたが問題無し。 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
ジャンクションボックスの裏蓋 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

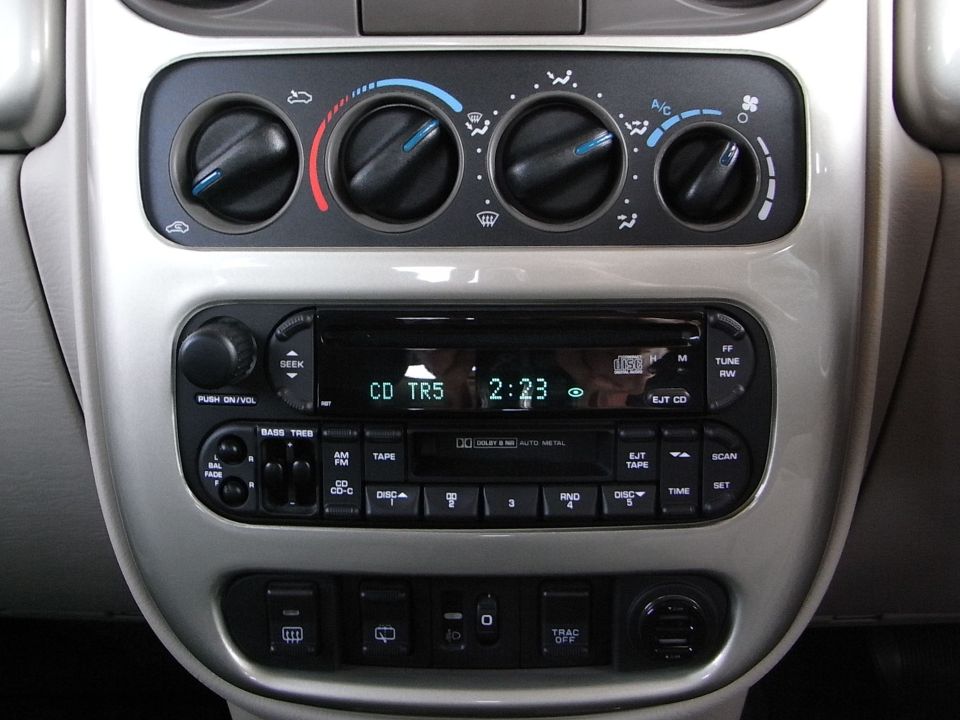

ヒューズは問題ないと思うので、ラジオを疑うことに | |||||||||||||||||||||||||||

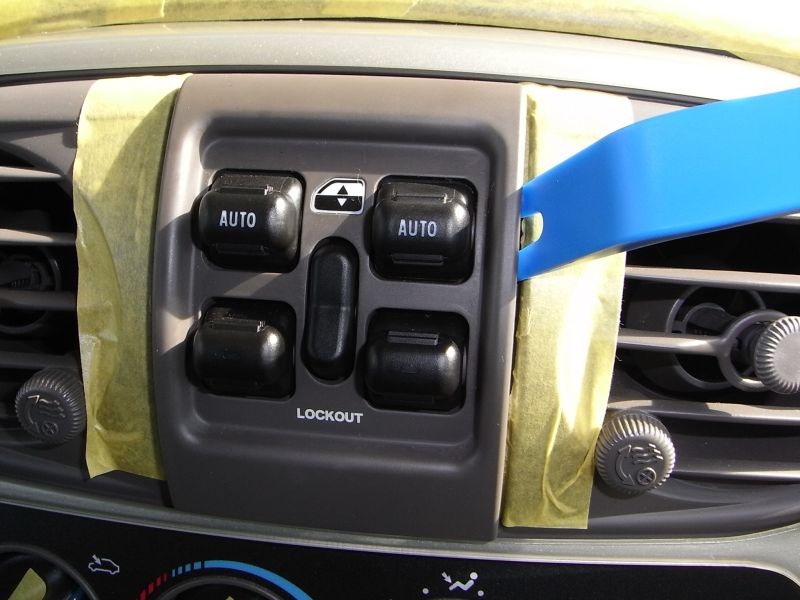

センターパネルを外すのに、内張り剥がし を使用してパワーウィンドウ・コントロールを外します。 （テープで養生） |
||||||||||||||||||||||||||||

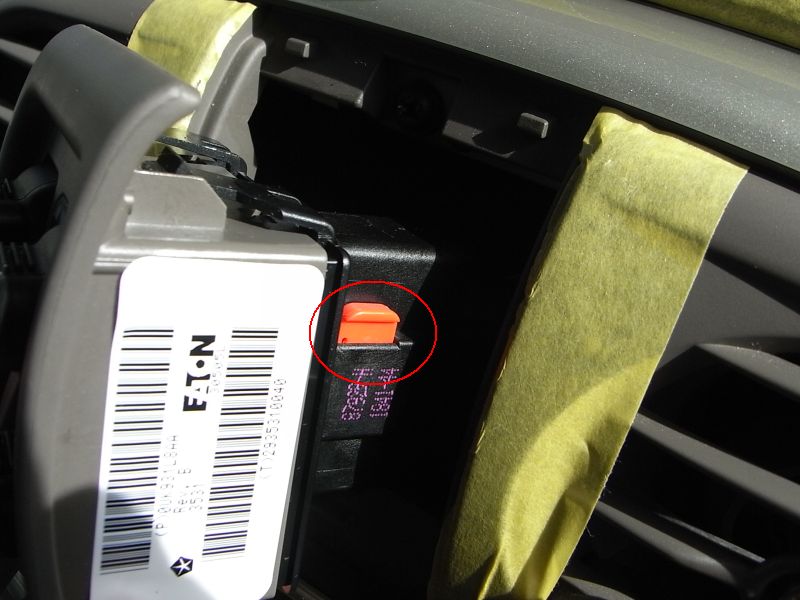

| パワーウィンドウ・コントロールの裏にある赤いピンを引き、爪を押しながら外します。 | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||

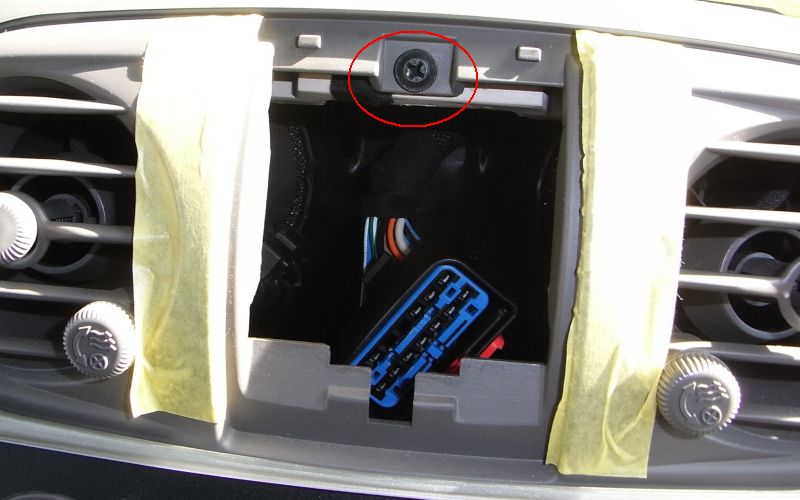

| さらに中央のネジを外します。 | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

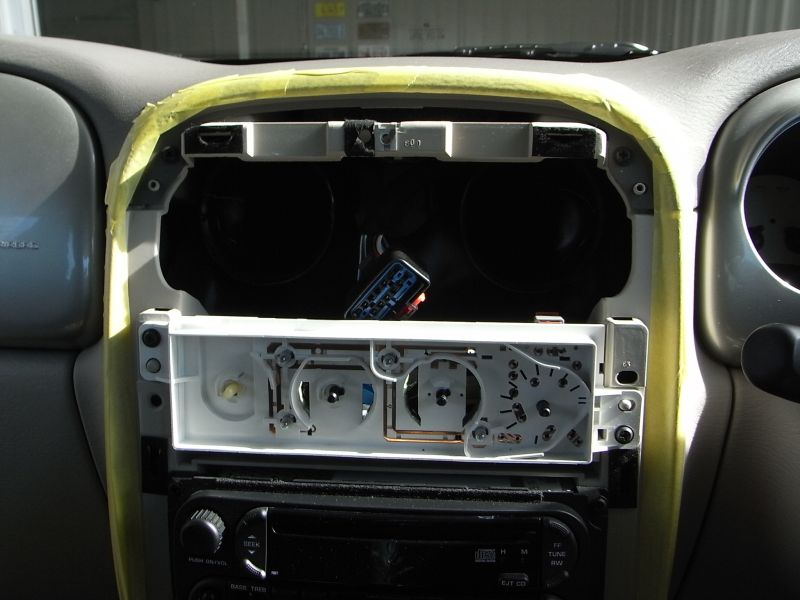

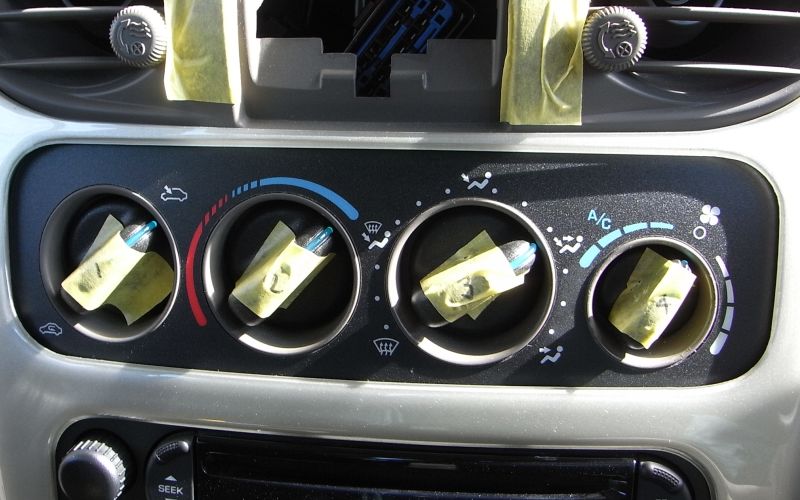

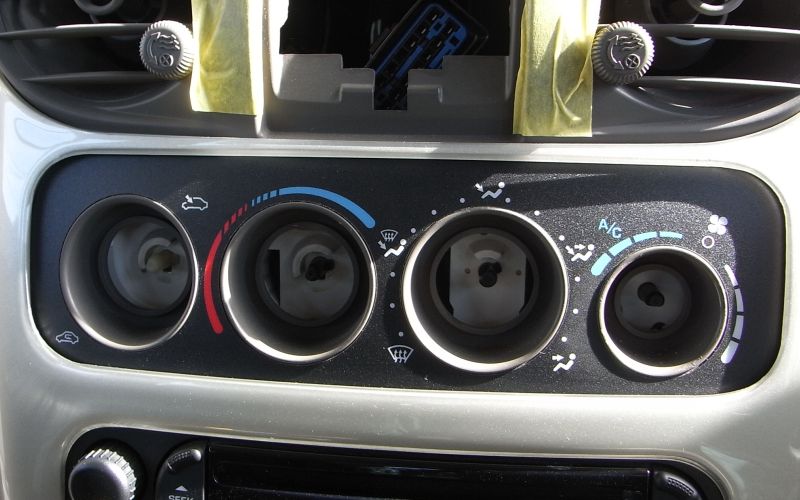

エアコンコントロール摘みを引っ張って外します。 ４個 ・・・ ペンチで挟み引っ張ると楽に外せます。 | |||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||
|
周囲を内張り剥がしで浮かし、手で引っ張ってセンターパネルを外します。（テープで養生） | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

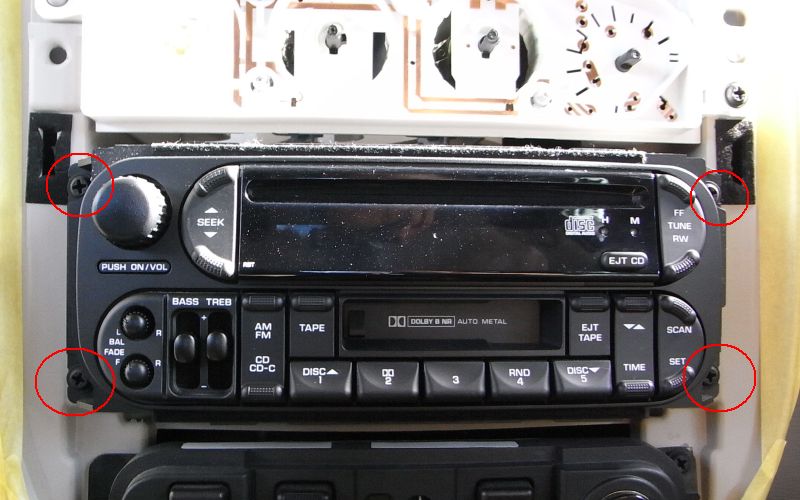

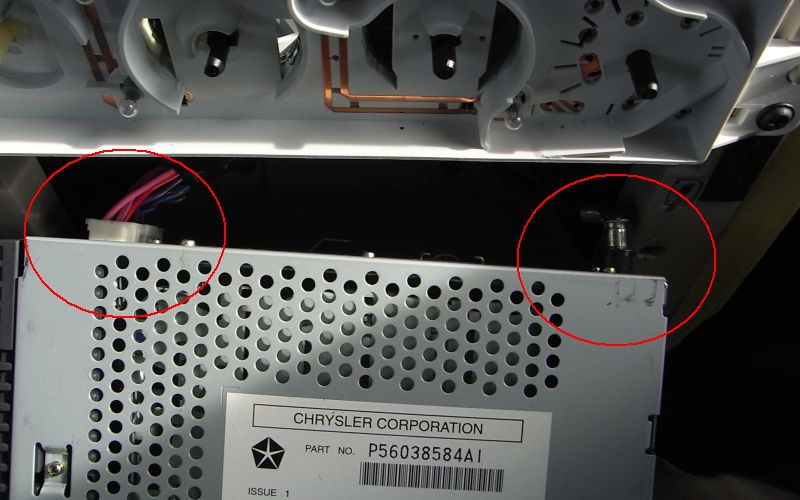

4ｹ所のネジを外し、さらにラジオの裏にあるオーディオコネクタとアンテナケーブルを外してラジオを取りだします。 | |||||||||||||||||||||||||||
 オーディオコネクタと、アンテナケーブルを外します。  |
||||||||||||||||||||||||||||
|

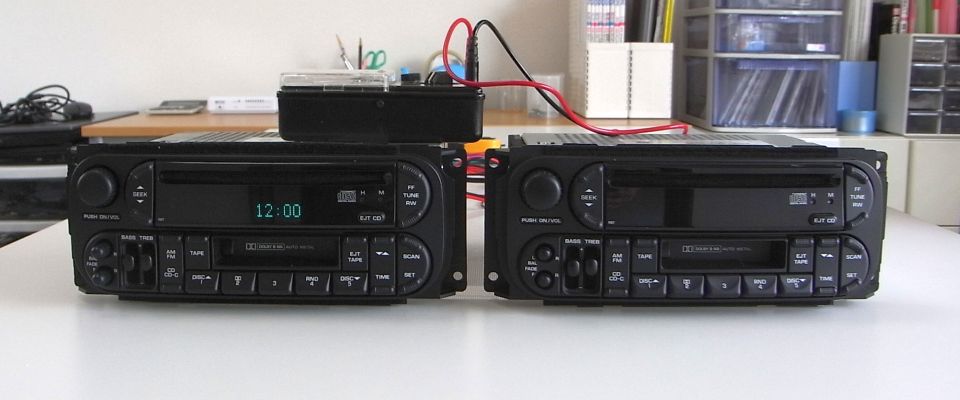

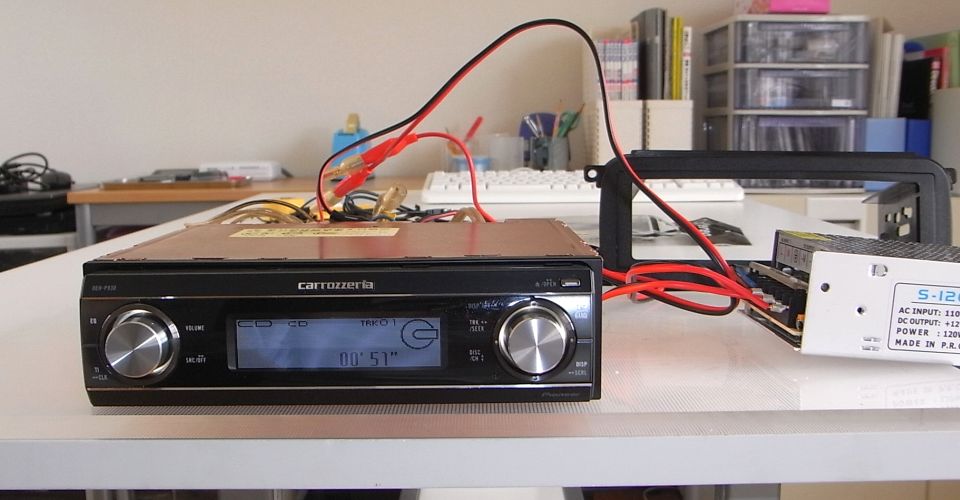

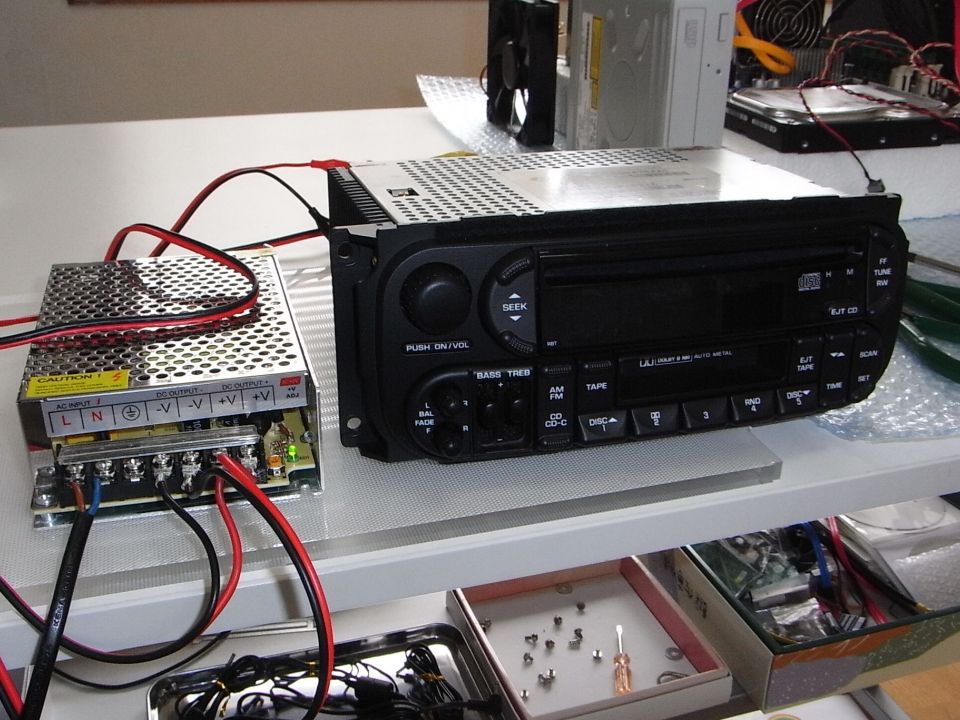

12V電源で、動作確認 → ＮＧ ・・・ 電源部の修理が必要 | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
とりあえず数年前に予備に用意しておいた、同型の純正オーディオと交換 | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
カロッツェリア DEH-930と交換 | |||||||||||||||||||||||||||
| PTの純正オーディオで特に不便では無いが、AUX in等 今後のことも考慮し交換することにしました。（カーナビは対象外） AUX in には、SONY ウォークマンを使用 現時点では、DEH-970の選択が妥当かもしれないが、デザイン的に思わしくない (シンメトリーで無い) 古い型の DEH-P910、DEH-P930、DEH-P940 を探し極美品のDEH-P930を購入 ※DEH-P01 も候補に挙げたが、車内で聴くのに高額製品は不要と思い対象外に・・・ |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

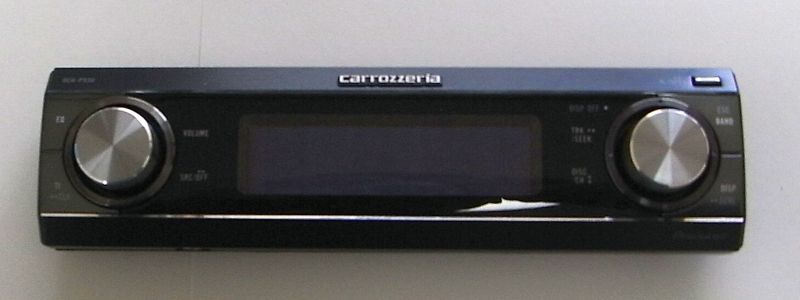

DEH-P930 フロントパネルの分解方法 (清掃の参考までにと思い載せました) | |||||||||||||||||||||||||||
フロントパンルを開き、下部のリリースボタンを押しながらフロントパネルを手前に引いて取り出します。  |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||

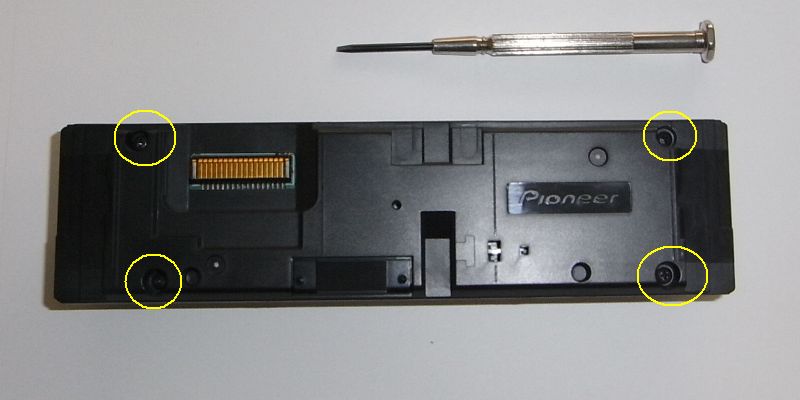

裏にある４つのネジを外す |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||

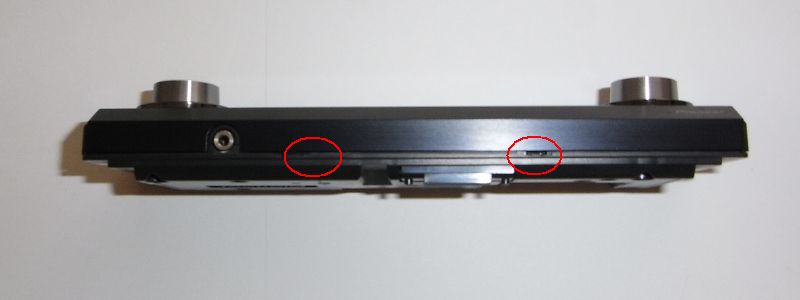

上下の２つの爪をマイナスドライバーでこじ開ける |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||

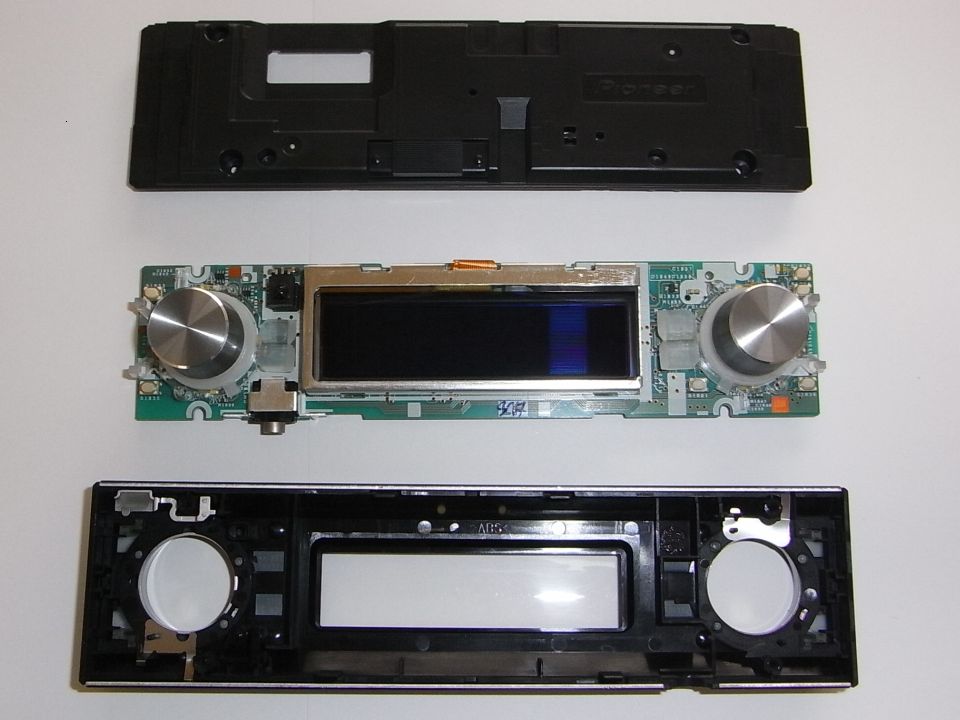

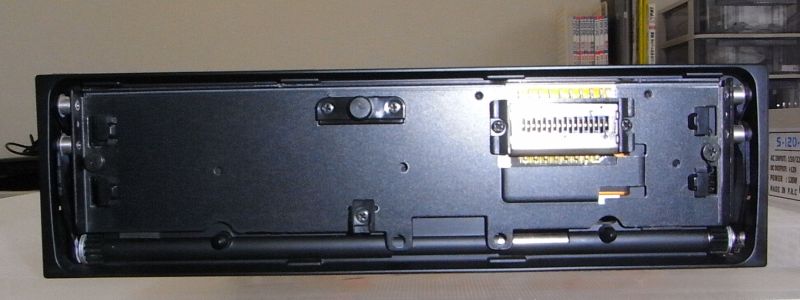

裏カバーの外れた状態 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||

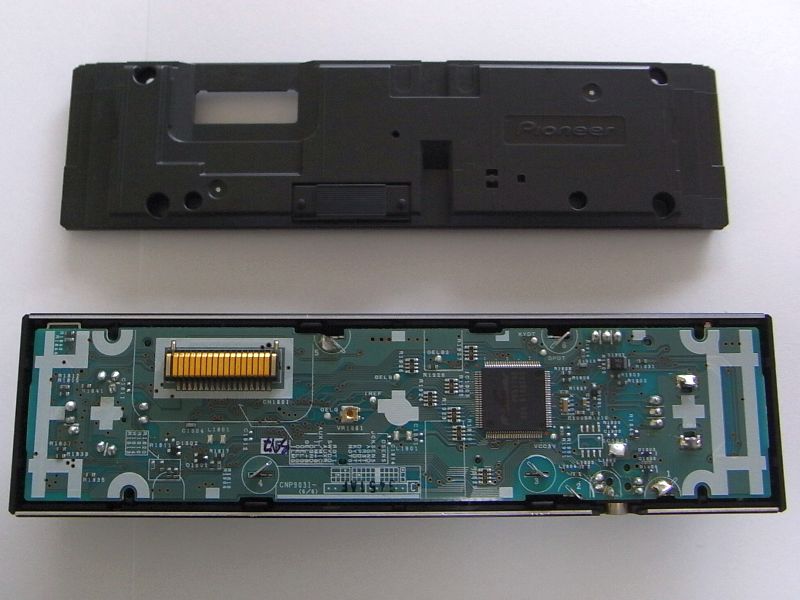

基盤を注意深く外す |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

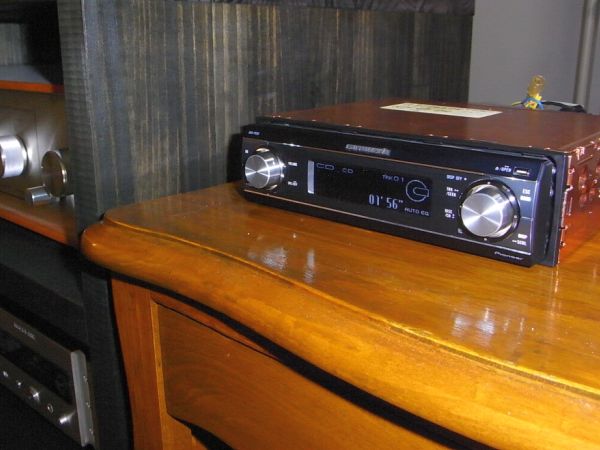

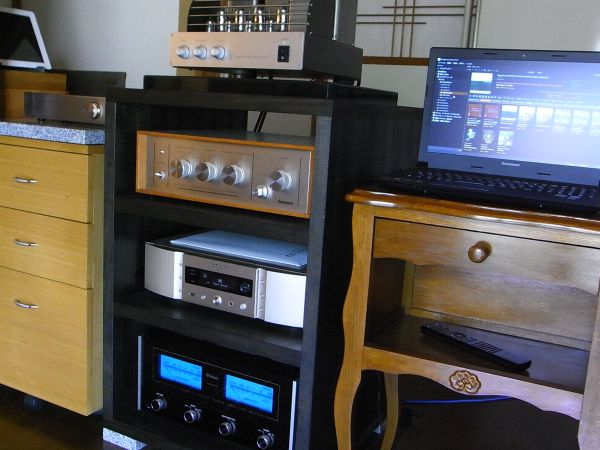

DEH-P930を ＤＡＣとしての 再生テストをしてみました。 （赤字での接続） | |||||||||||||||||||||||||||
| まあ悪くは無いです・・・ （ DCD-SA1 や NA-11S1 と比較すべきでないけれど ） | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|

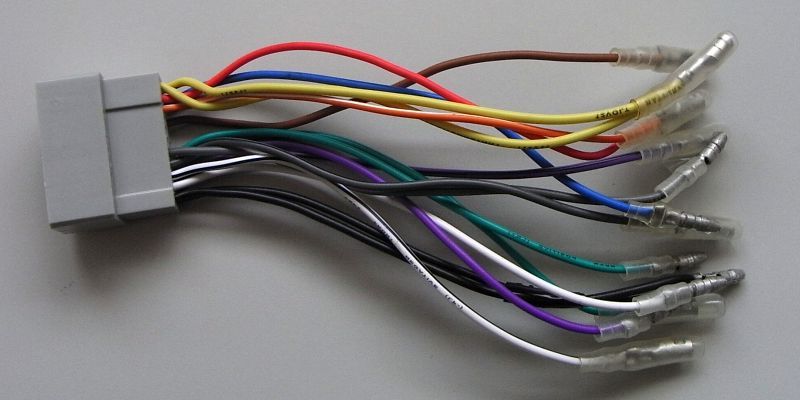

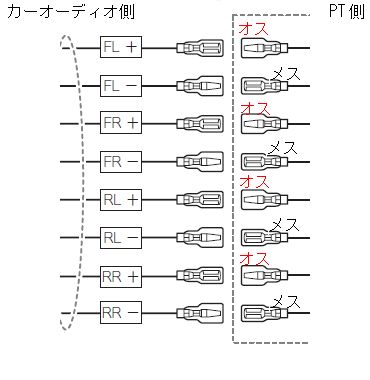

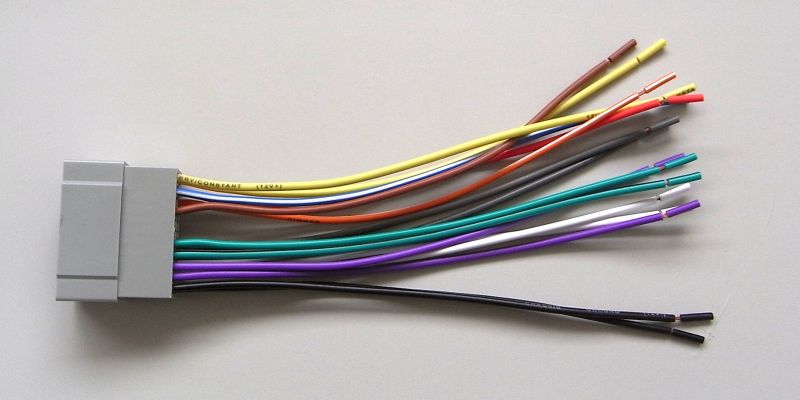

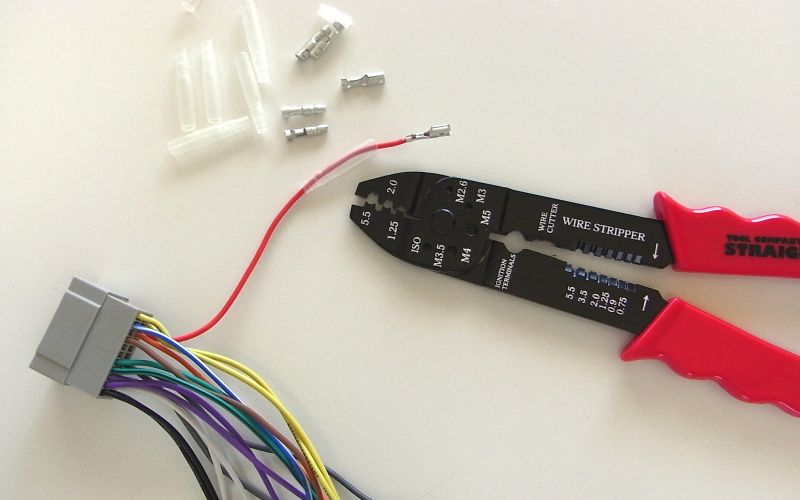

PT側のハーネスの加工 ・・・ カーオーディオのインターフェースは、どのメーカーも同様なので、車種毎のピン番号を合わせて結線するのみ（ギボシ端子で接続） | |||||||||||||||||||||||||||
| カーオーディオ側のハーネスのオス・メスを確認して、ＰＴ側のハーネスにオス・メスのギボシ端子を接続します。 | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

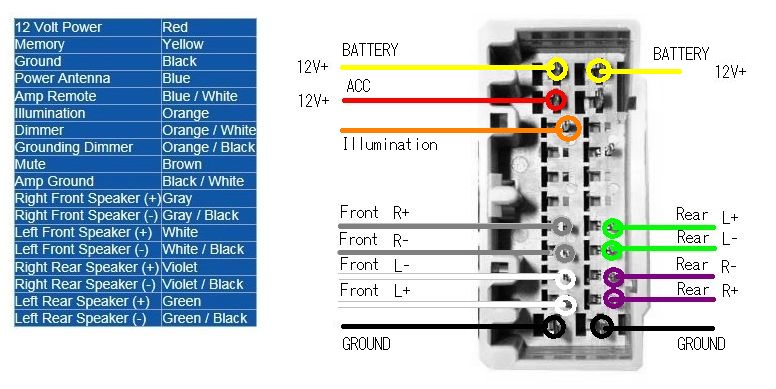

| ＰＴクルーザーのオーディオ・ハーネスのピン番号は、下記のとおり | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
| 黄色、黒 （BATTERY、GROUND） は２本まとめてギボシ端子加工 | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

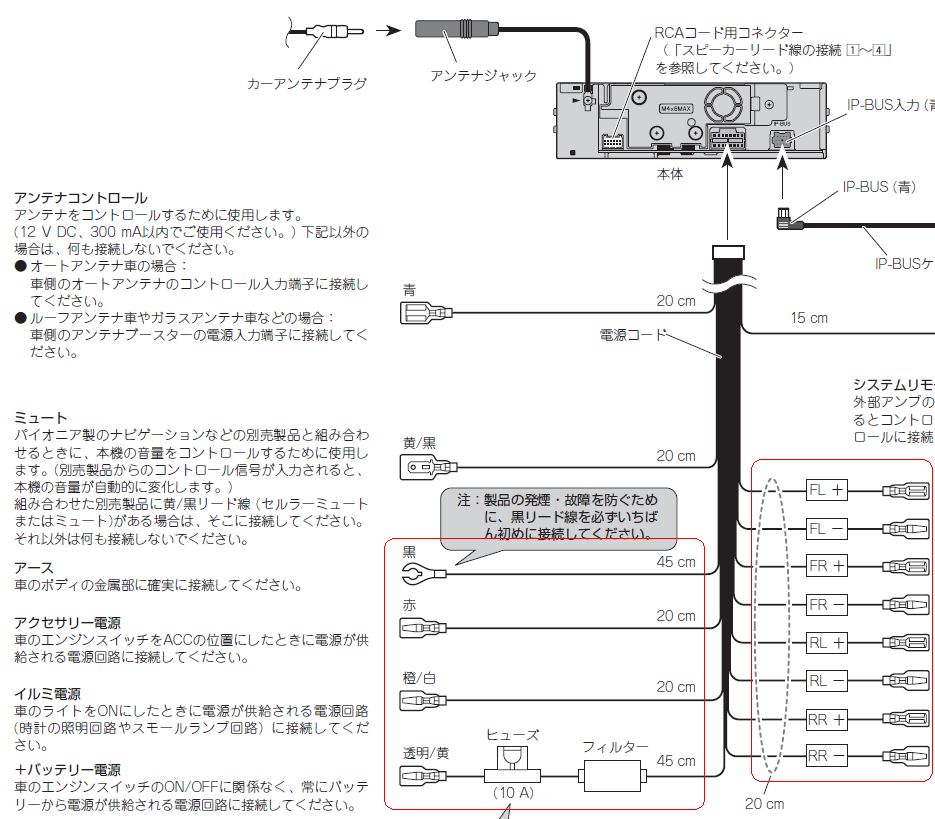

DEH-P930との結線図 | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

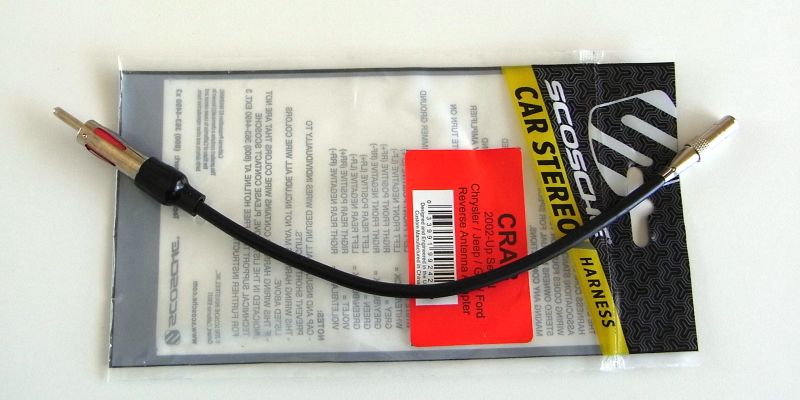

ＰＴ側のアンテナ端子とカーオーディオ側のアンテナプラグが違うので、変換コネクタが必要です。 | |||||||||||||||||||||||||||

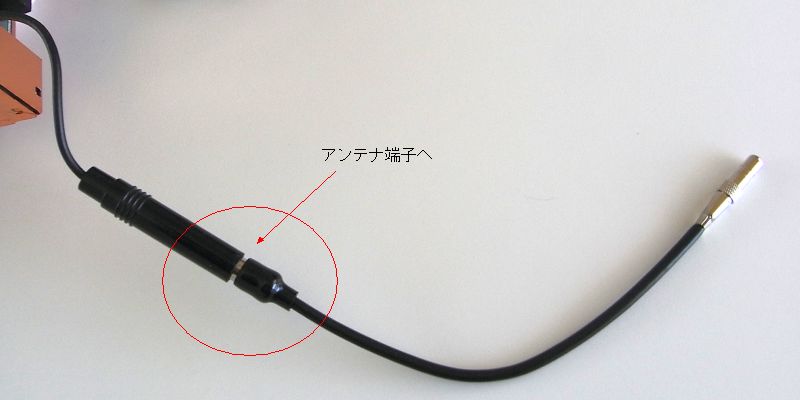

【社外オーディオ用アンテナ変換コネクター】 アンテナ端子へ接続  |
||||||||||||||||||||||||||||
|

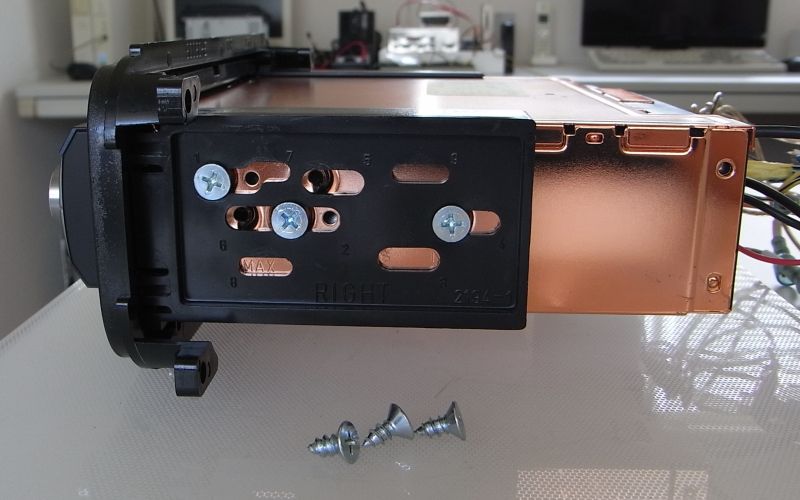

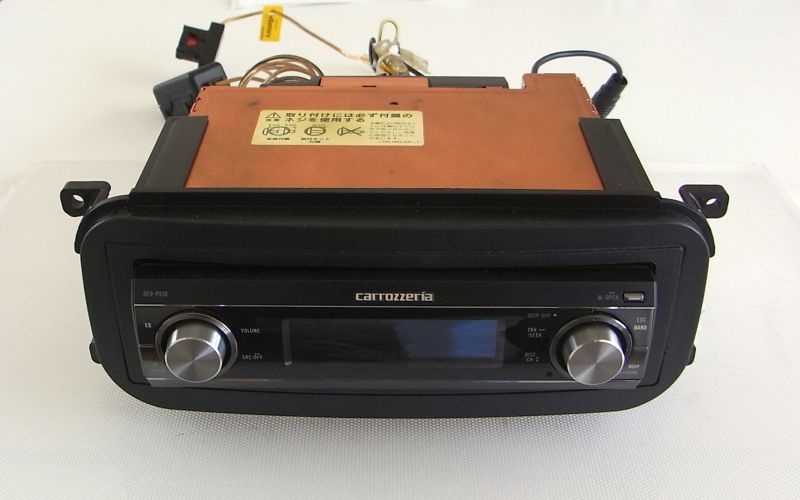

PT用 オーディオ取り付けキットの装着 | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
専用ネジが付属していなかったので、ホームセンターで購入 ・・・ M5のタッピングビス (首下が10mm以下のもの） |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

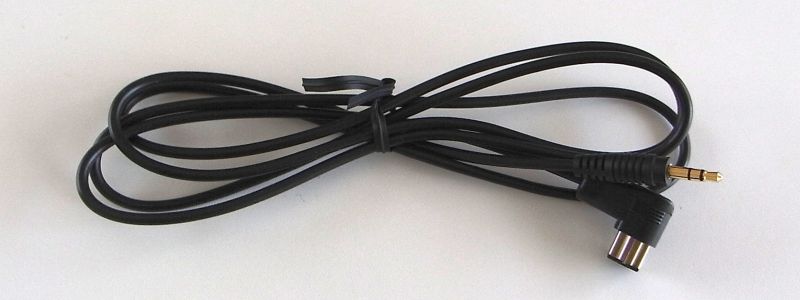

iP-BUSにウォークマンを接続する専用ケーブル | |||||||||||||||||||||||||||
| 【iP-BUS AUX用ケーブル】 ※DEH-P930の外部ソース設定で、AUXを有効にする必要有り | ||||||||||||||||||||||||||||

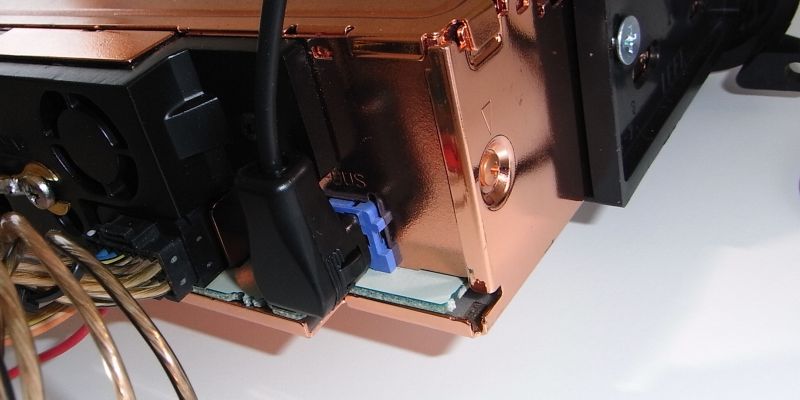

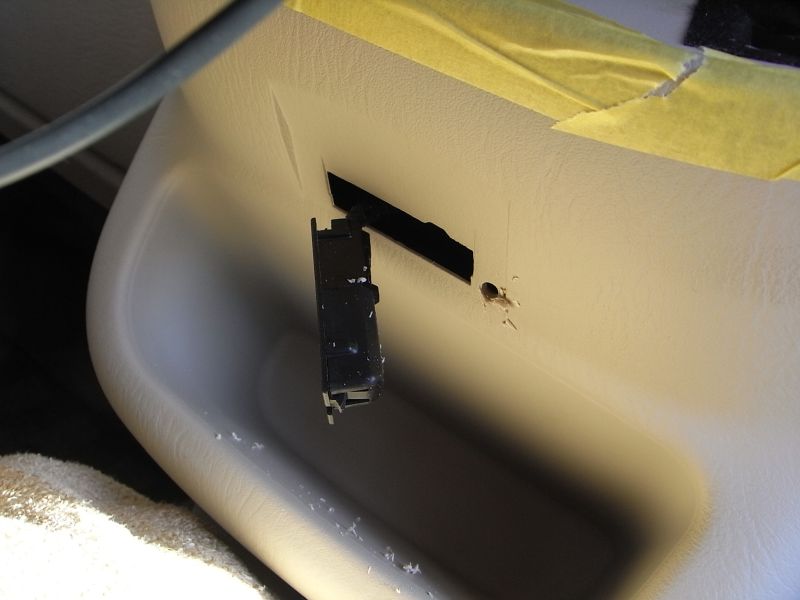

 iP-BUSコネクタに接続 (青いコネクタ)  センターコンソール下部のポケットに穴明け加工して通しておきます。 → センターコンソールランプの横  |
||||||||||||||||||||||||||||
|

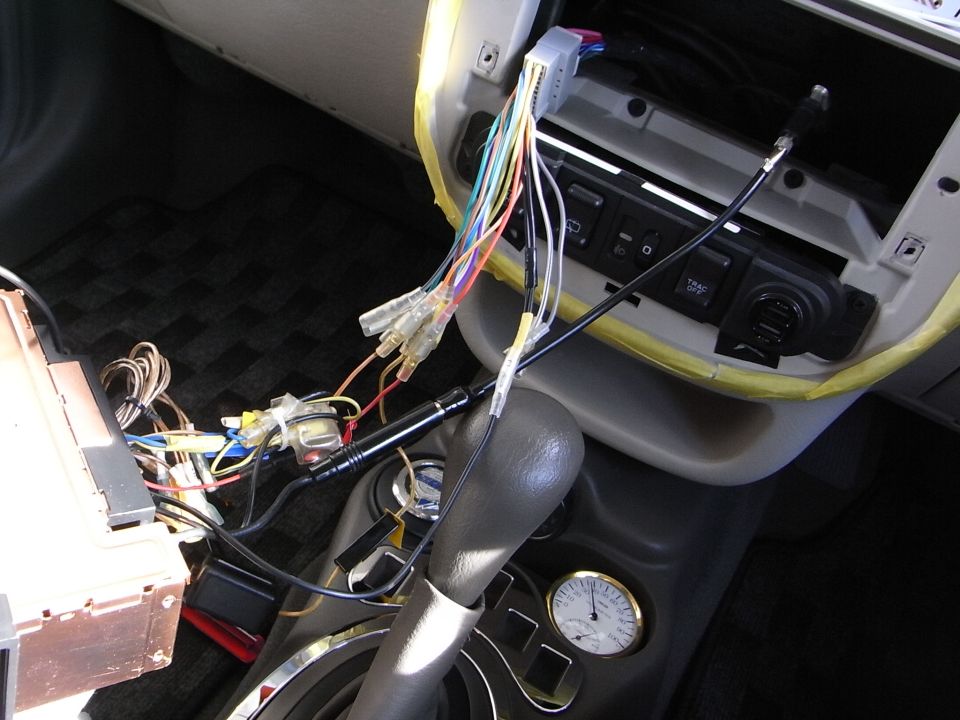

配線中 | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

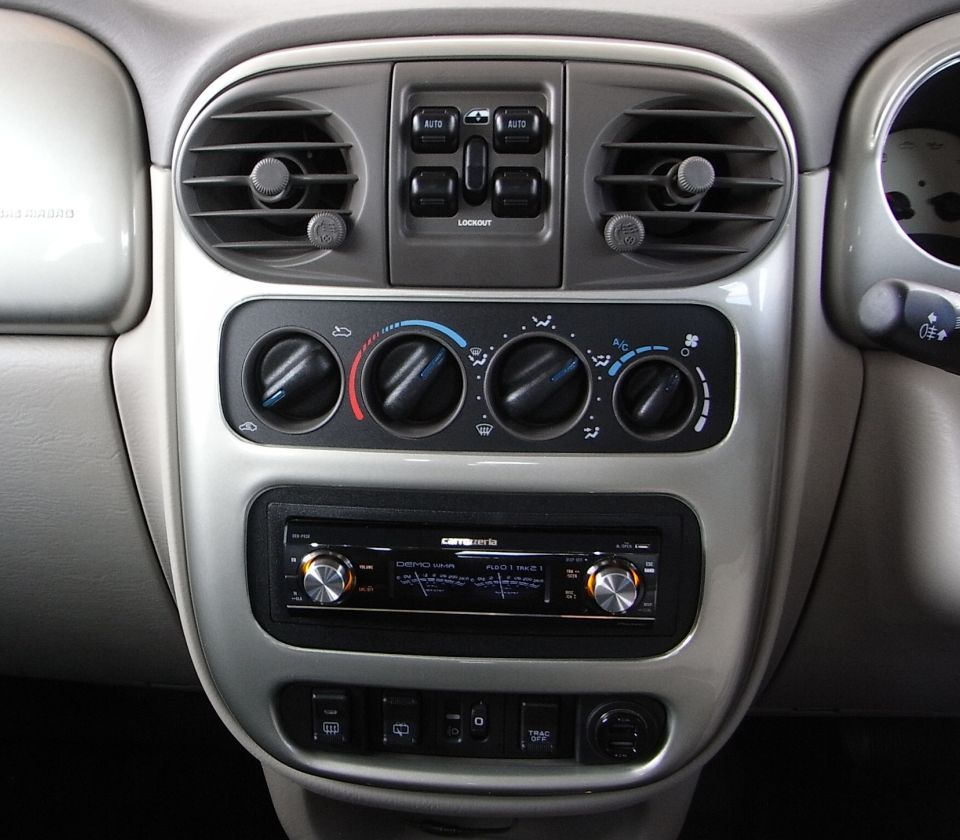

取り付け完了後 | |||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||

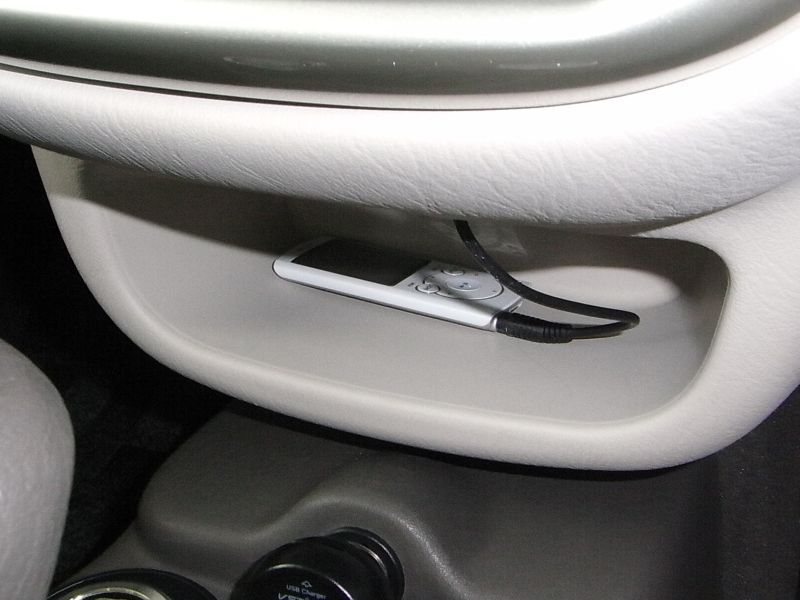

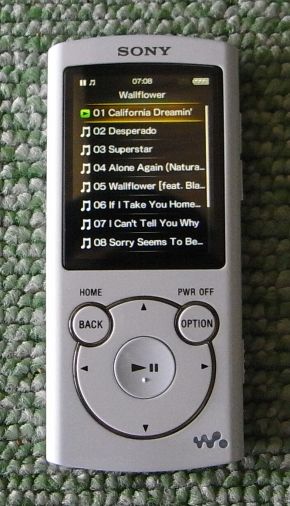

| SONY ウォークマン接続 | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

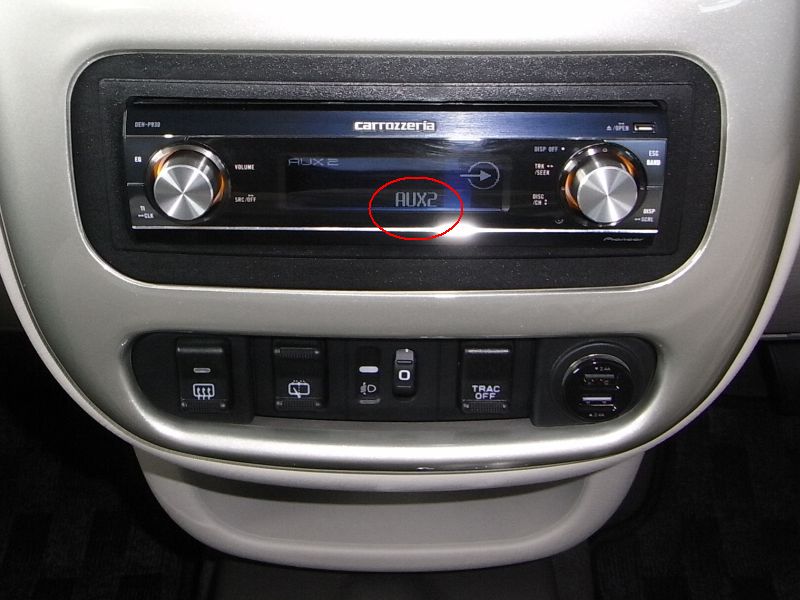

※DEH-P930の外部ソース設定で、AUX2を有効にしておく。 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
カーオーディオ交換のまとめ | |||||||||||||||||||||||||||
【 必要なパーツ等 】
|
||||||||||||||||||||||||||||

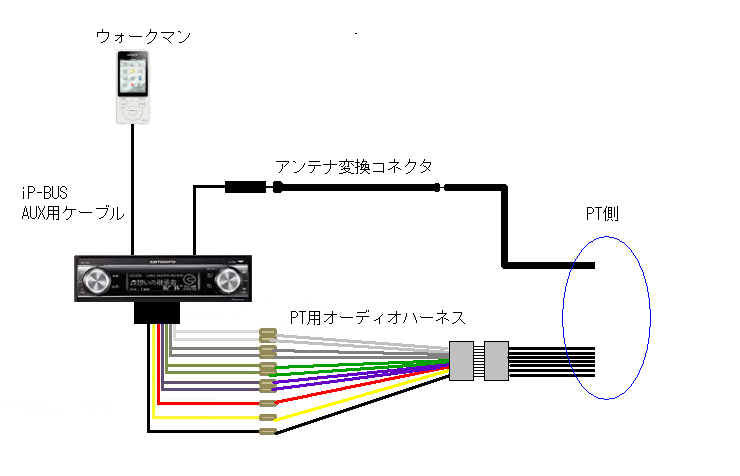

【 簡易配線図 】 |
||||||||||||||||||||||||||||
 |
|
 |
