PTクルーザー　オリジナルオーディオをのlueTooth化

	オリジナルオーディオをのBlueTooth化

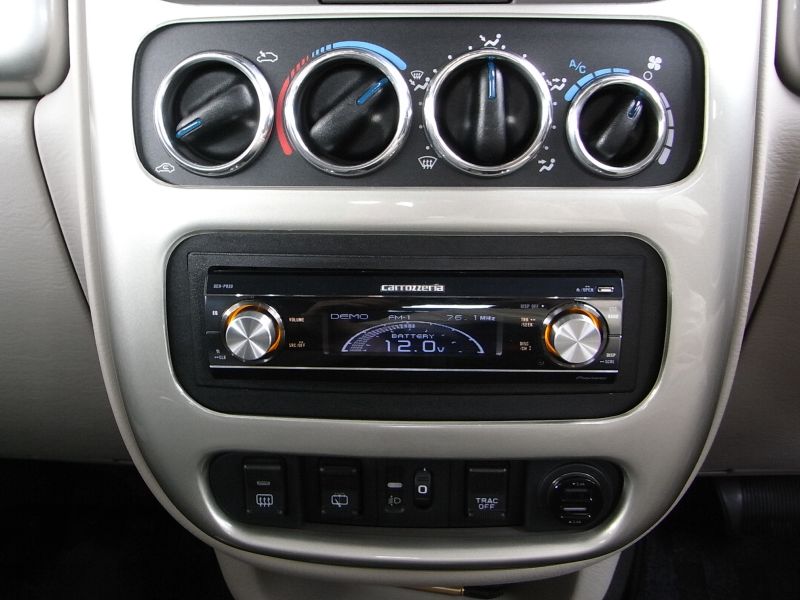

	PTクルーザーの純正オーディオには、AUX入力が無いのでカロッツェリア DEH-930と交換してあります。

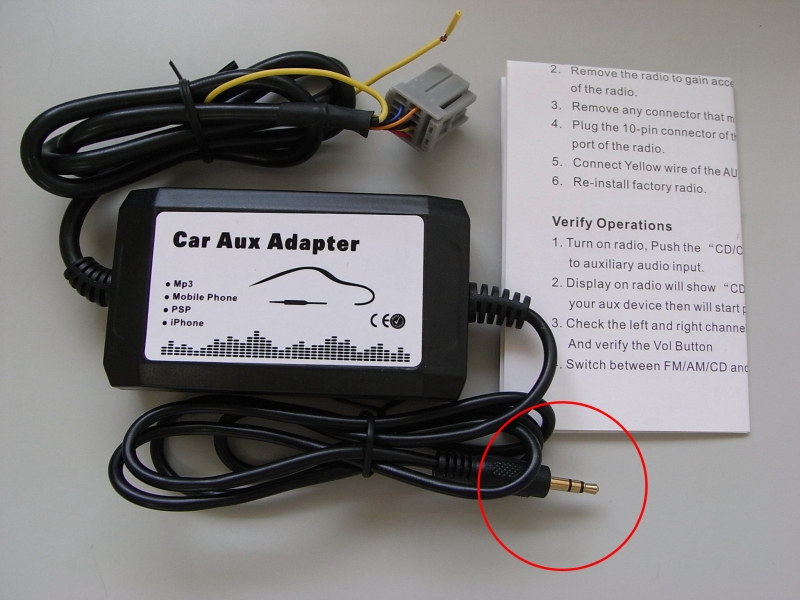

	やはり、CARオーディオをオリジナルに戻すことにしました。カーステレオＡＵＸアダプタを購入。

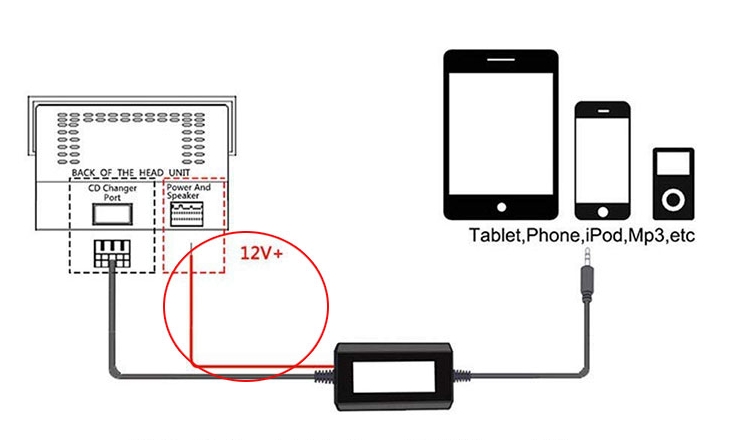

	ＡＵＸアダプタの構成図

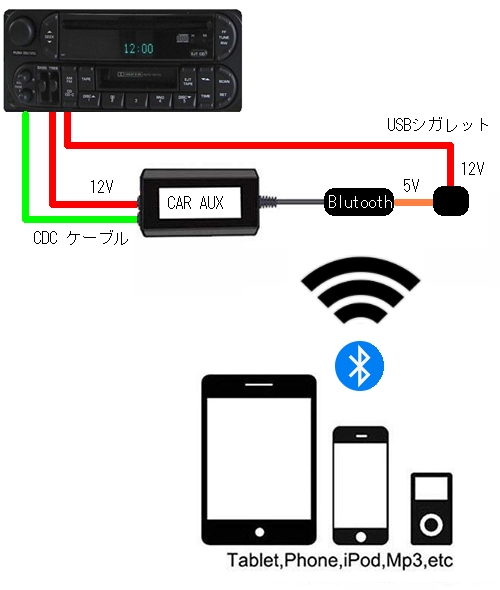

	スマホ等も使えるように、音源入力はBluetooth経由に

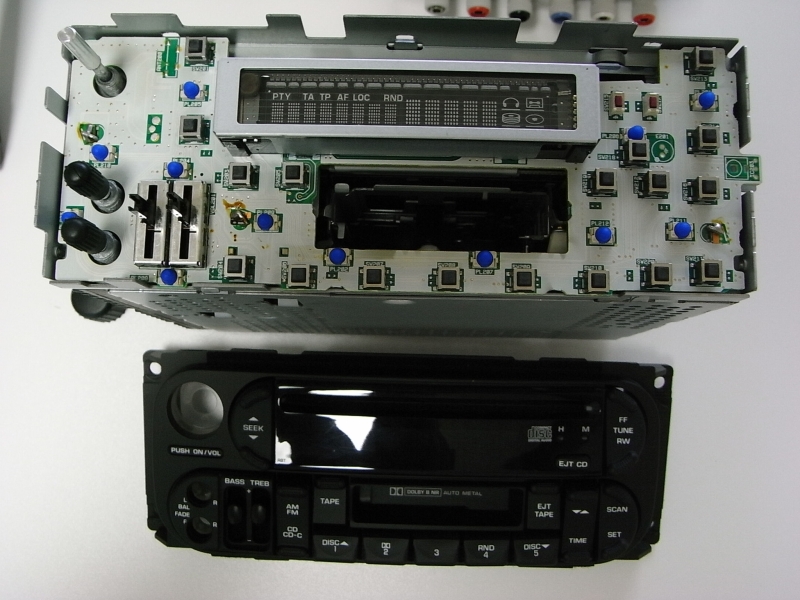

	ラジオを開けます。

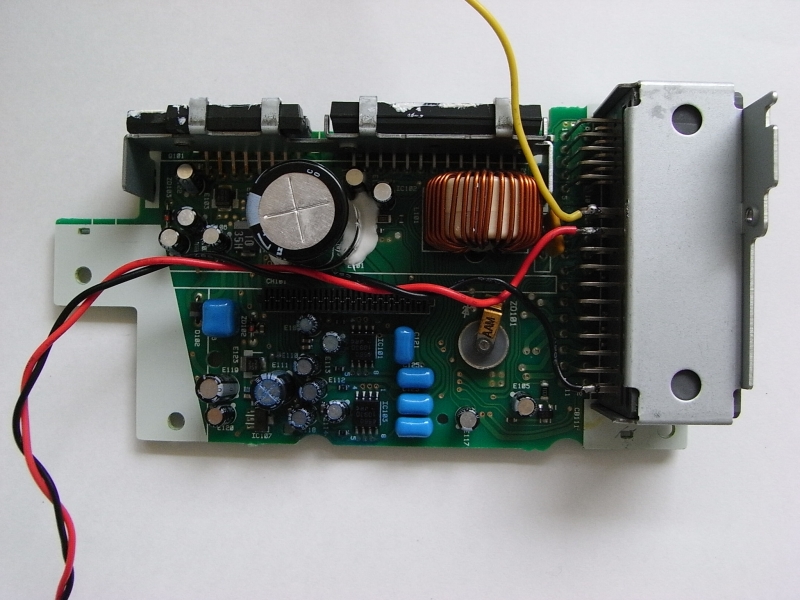

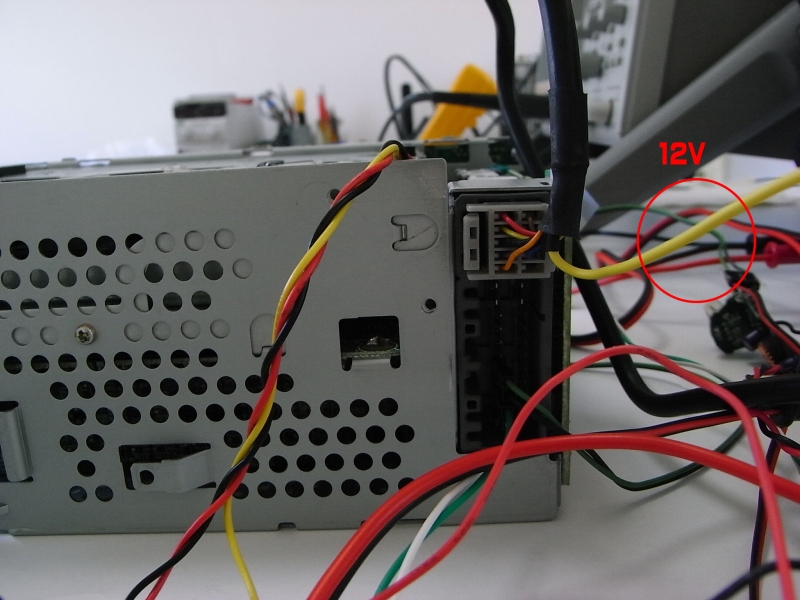

	ＡＵＸアダプタと Bluetoothの電源はラジオ背面のコネクタから取るので、リード線を半田付け

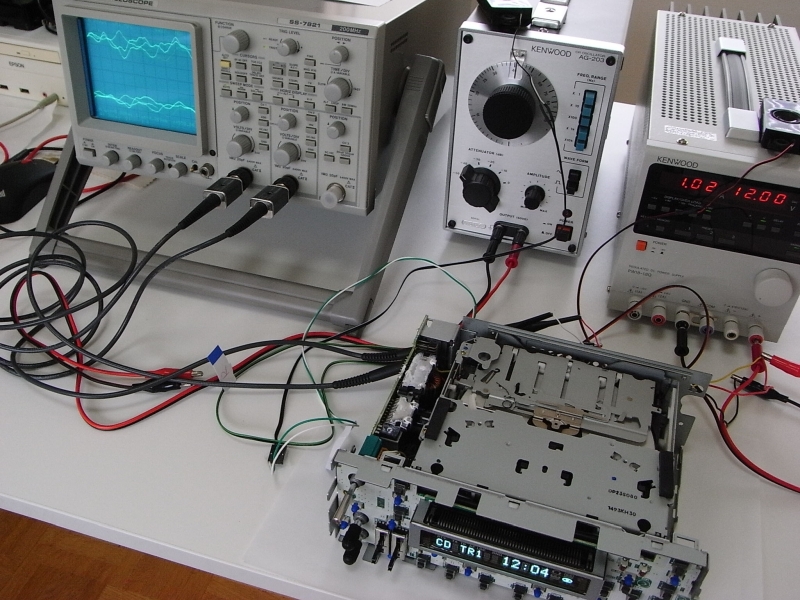

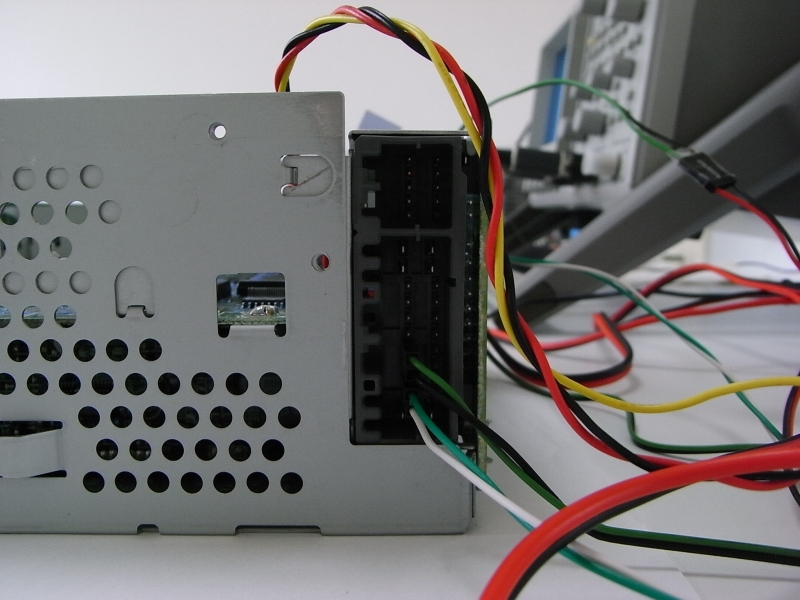

	テスト環境







	ＡＵＸアダプターの動作確認

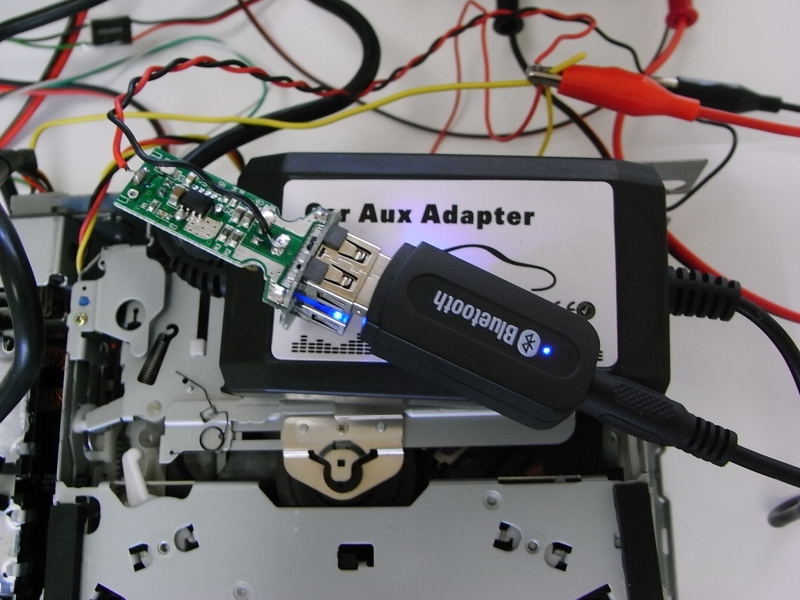

	Bluetooth経由の接続テスト

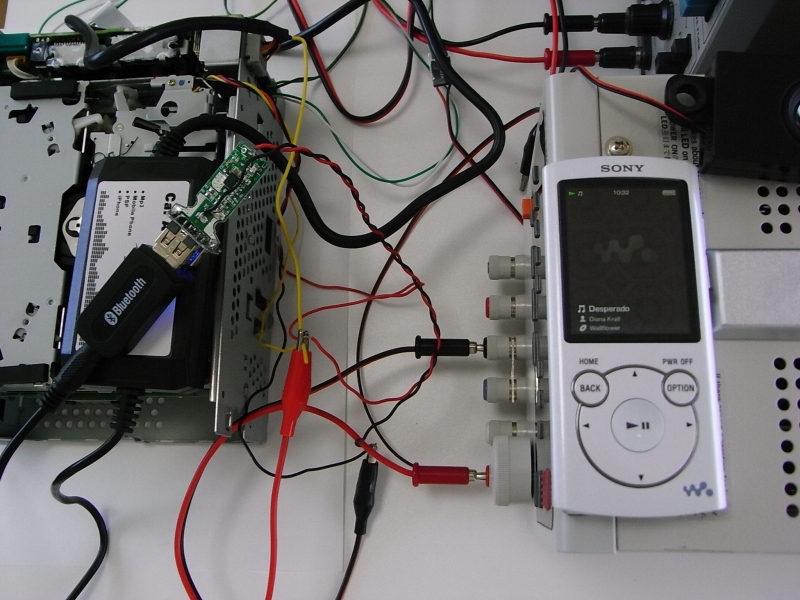

	ウォークマン　→　BluetoothＵＳＢ　→　ＡＵＸアダプター　→　ＣＤＣインターフェース

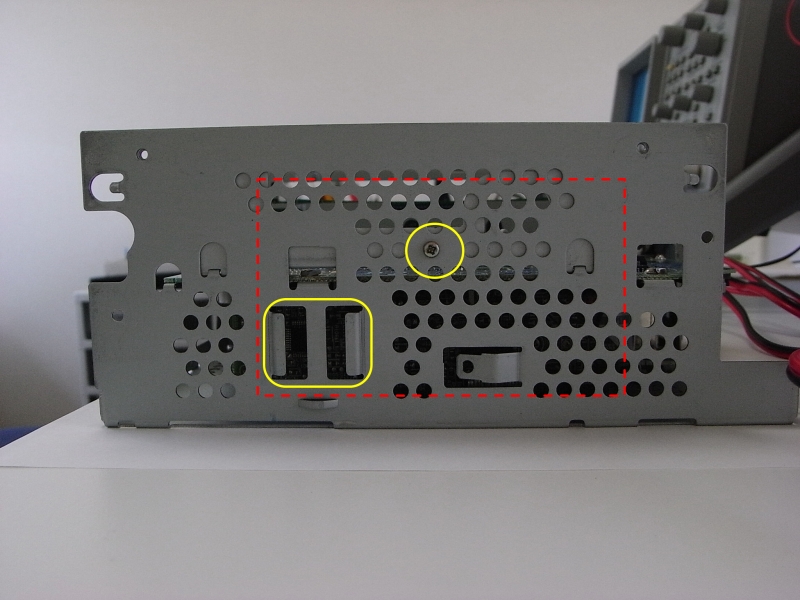

	ＡＵＸアダプターは、ラジオ背面に取付けます。 ※黄色部分が突起

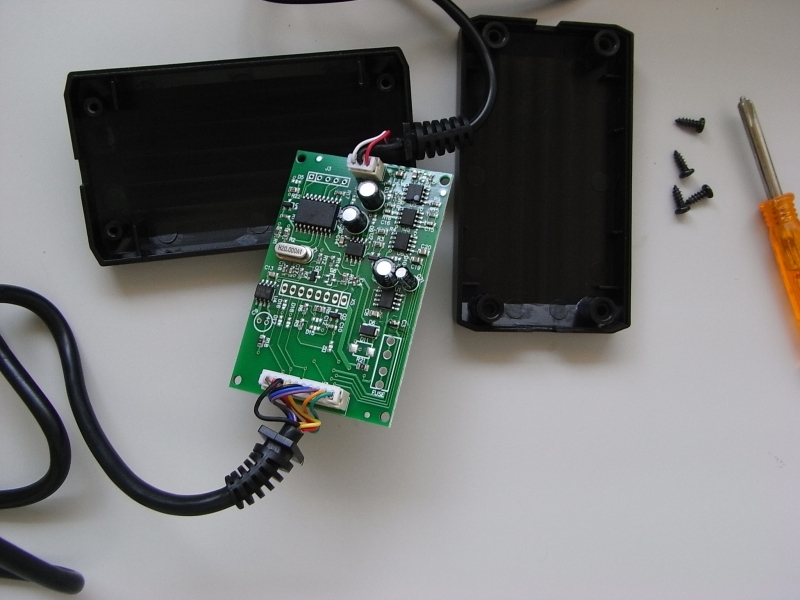

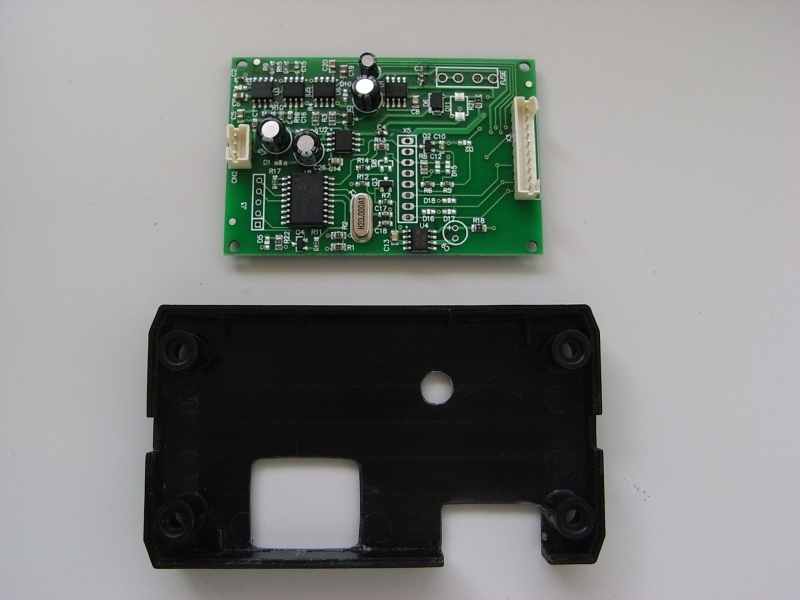

	ＡＵＸアダプターを分解します。

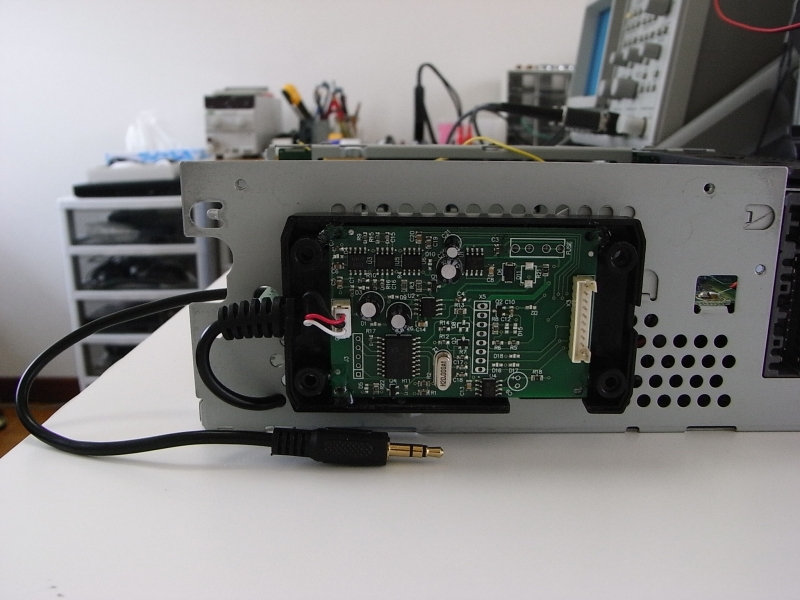

	背面には突起が有るので、ＡＵＸアダプタのーケースを穴あけ加工します。

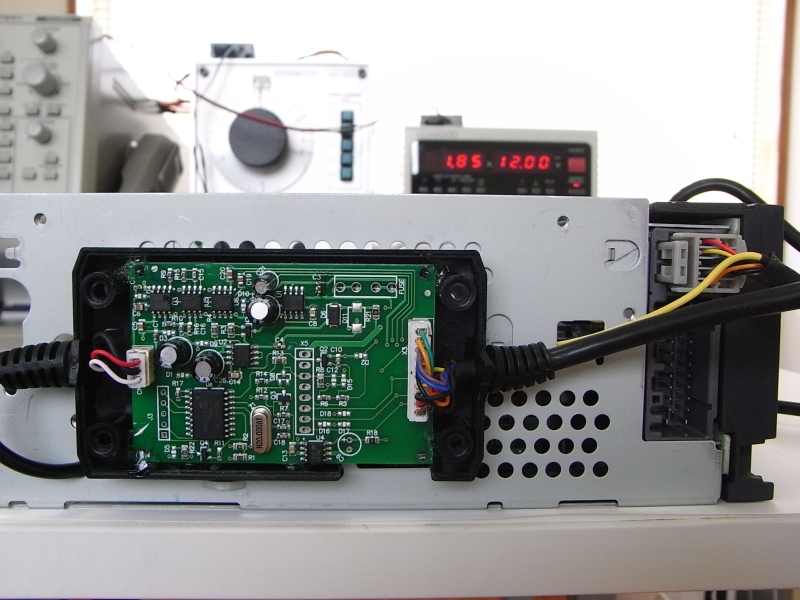

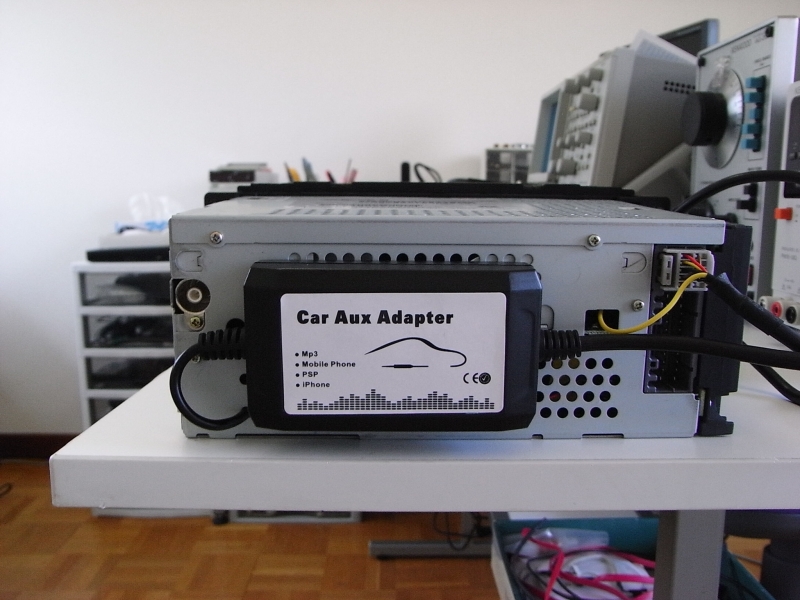

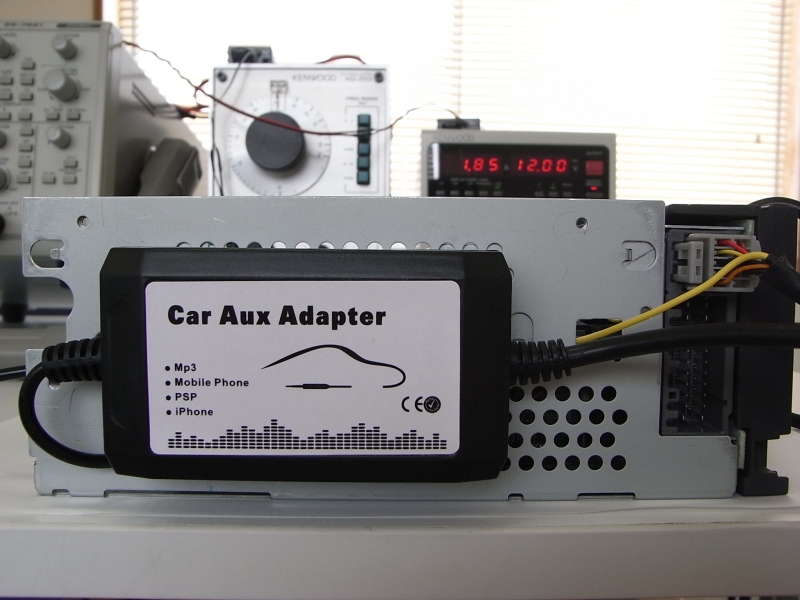

	背面にＡＵＸアダプターを取り付けました。

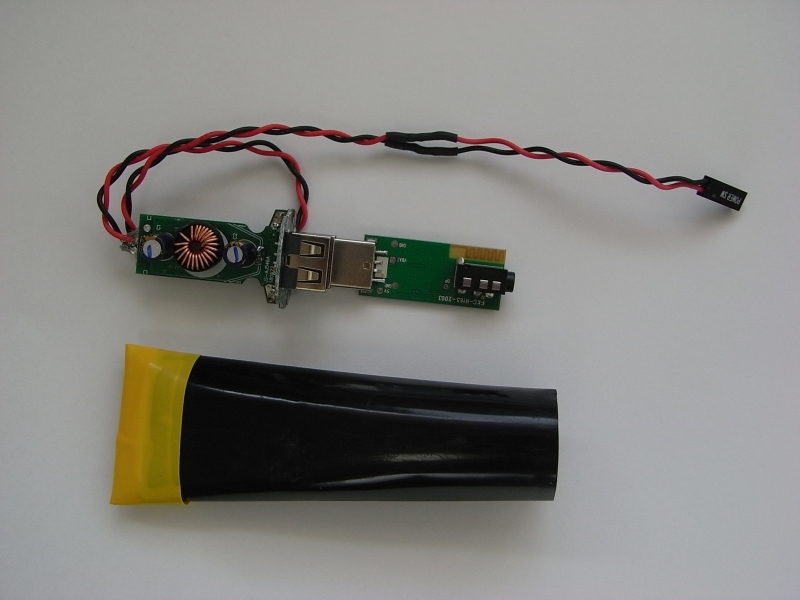

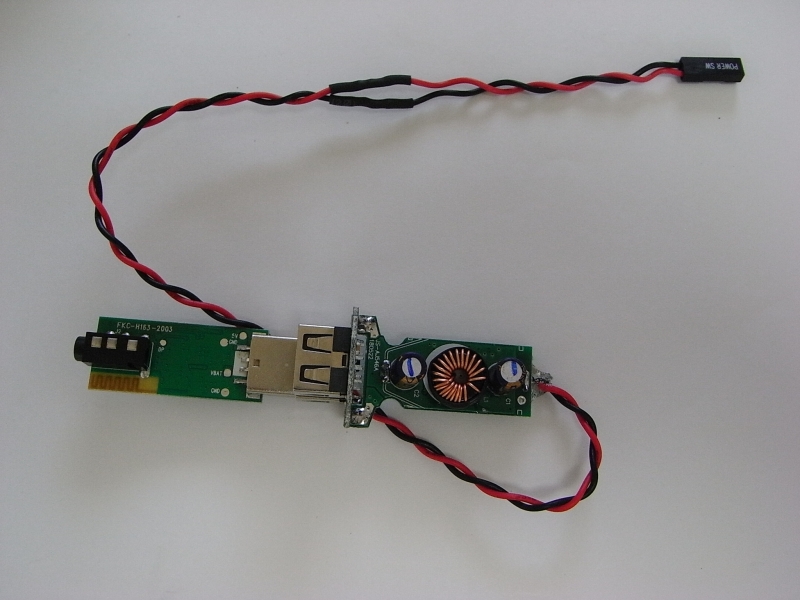

	BluetoothＵＳＢとシガレットＵＳＢを接続し、ビニールケーブルに収めます。

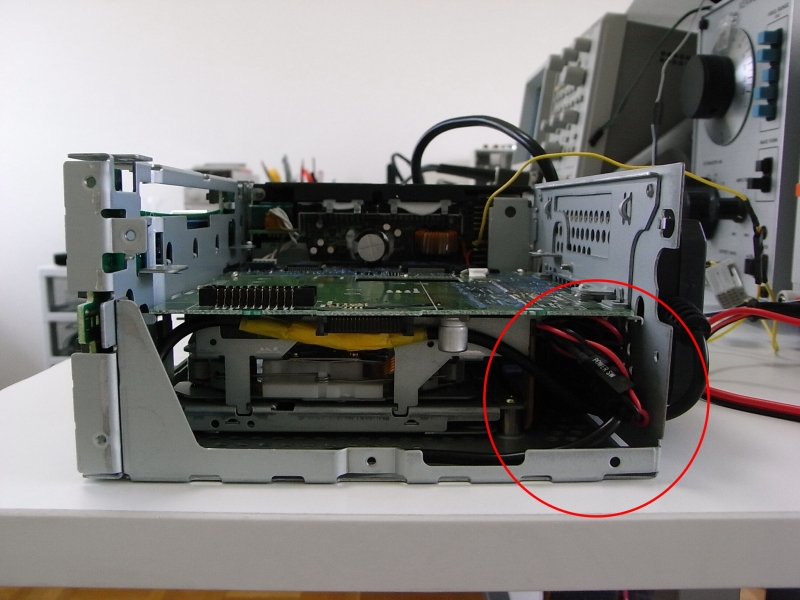

	ラジオのカセットの奥が空いているので、ここに入れます。



	ラジオの組み立て完了。

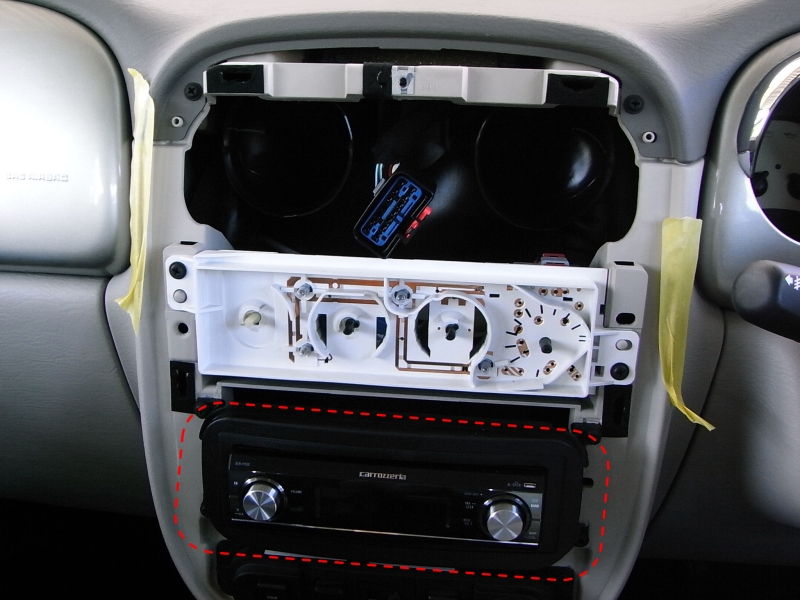

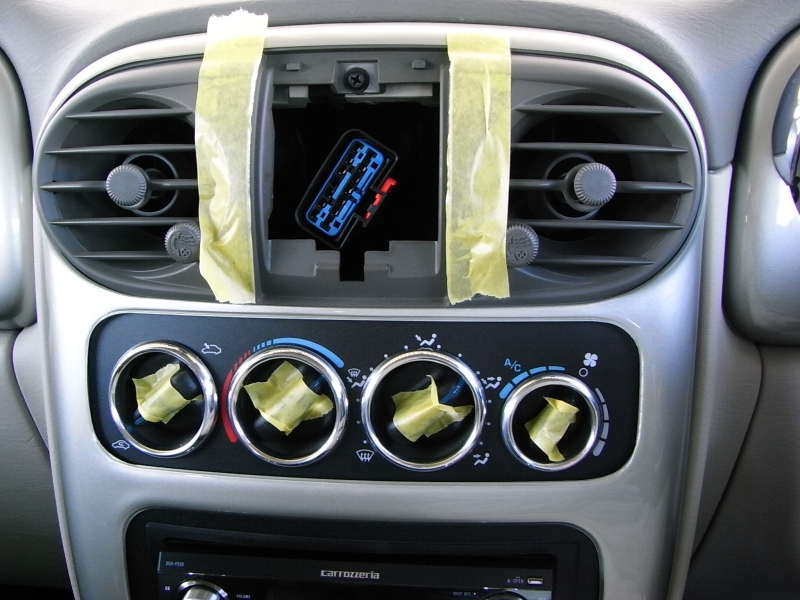

	DEH-930とラジオの交換

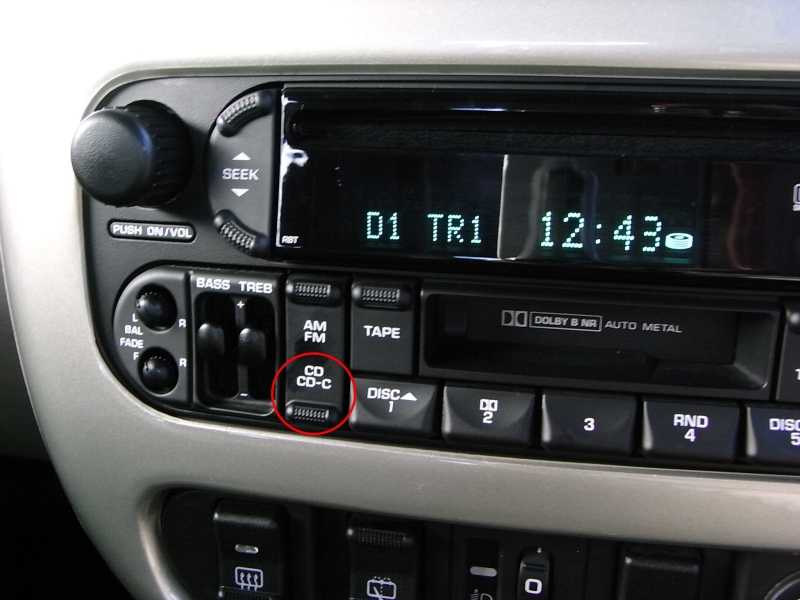

	Bluetooth接続後、CD / CD-Cモードに切り替えて再生確認

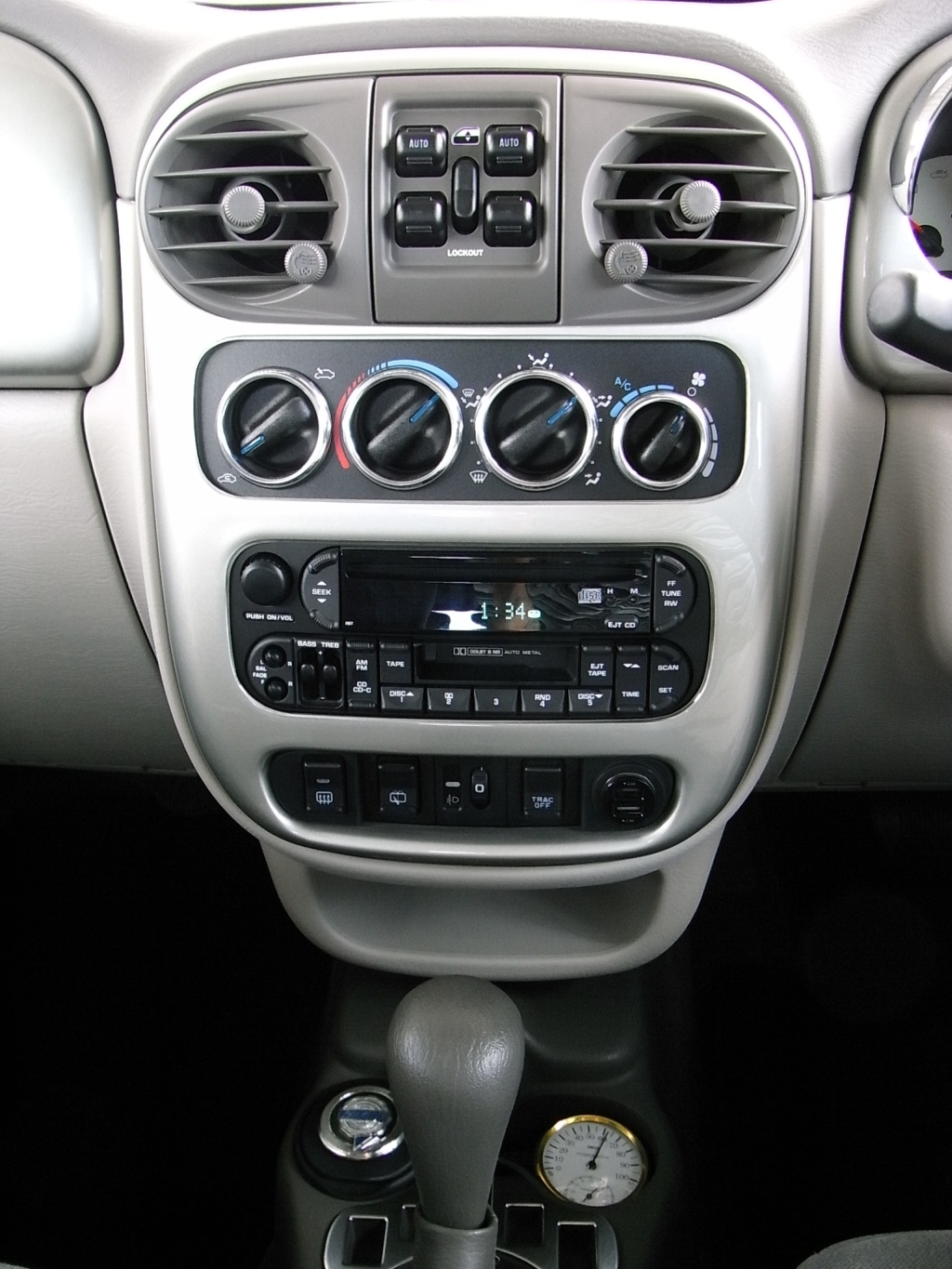

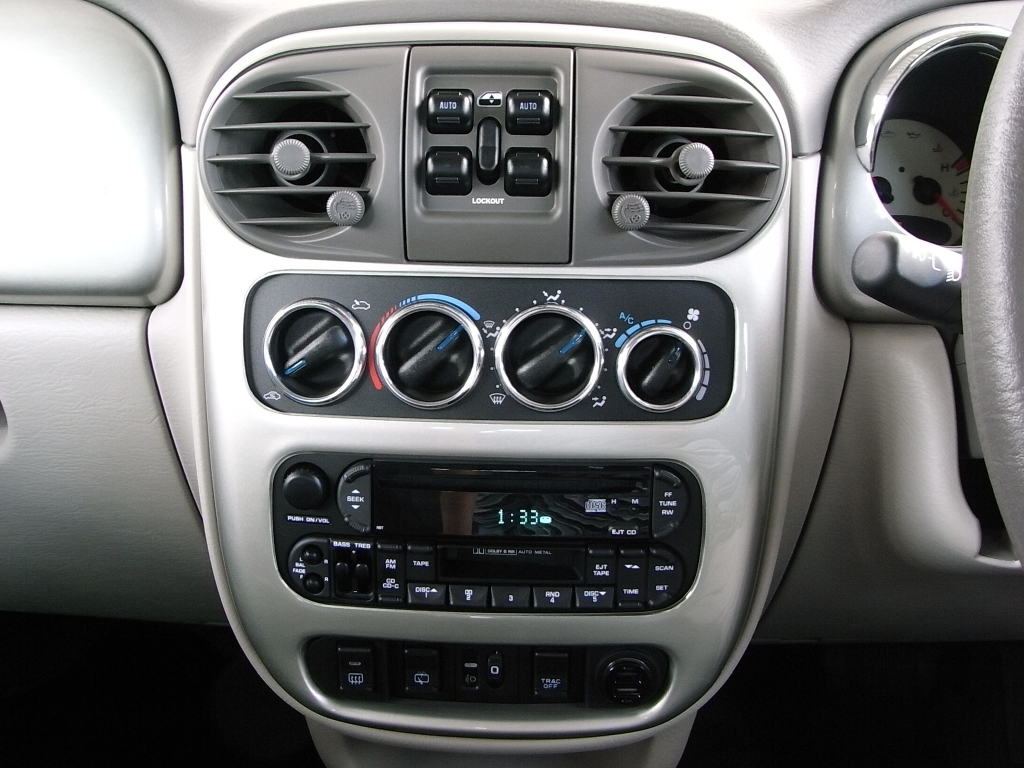

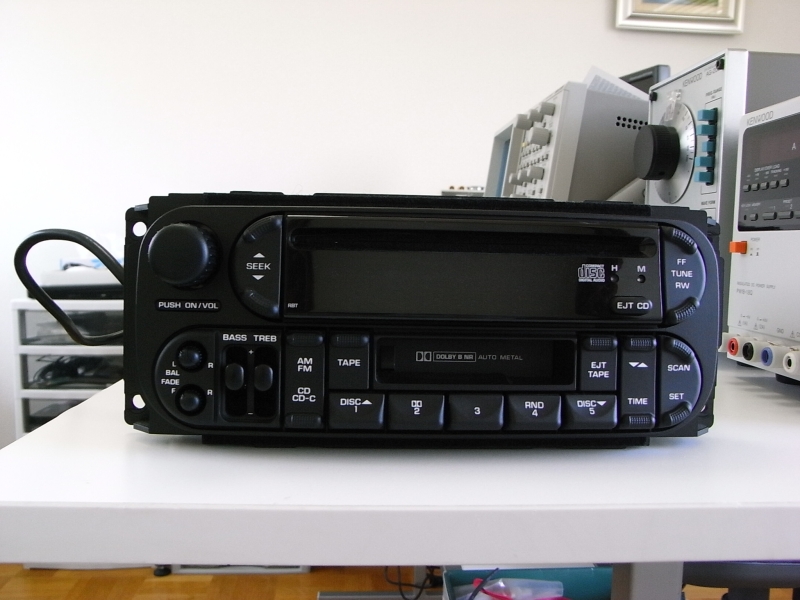

	オリジナルのコンソールになりました。
