OpenGL ES Cube4 カラーマッピング 　( ES: for Embedded Systems )
　OpenGL ES 2.0 の実装から OpenGLContext が廃止されたので、GLSurfaceView class を使うこと。
　→　Android.opengl Packageのリファレンス

　　

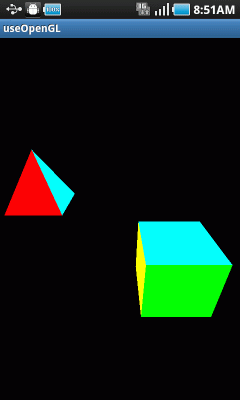

　立方体と三角錐の表示

　1. ２つのOBJECTを表示
▲　上へ


頂点配列
// Cube
private FloatBuffer mVertexBuffer;

// for Pyramid
private FloatBuffer mPyVertexA,mPyVertexB,mPyVertexC,mPyVertexD,mPyVertexS;
private ShortBuffer mPyColors;


Cube
public void createCube() {
　　// 立方体
　　float one = 0.5f;
　　float[] vertex = {

　　// FRONT
　　-one, -one, one,
　　one, -one, one,
　　-one, one, one,
　　one, one, one,

　　// BACK
　　-one, -one, -one,
　　-one, one, -one,
　　one, -one, -one,
　　one, one, -one,

　　// LEFT
　　-one, -one, one,
　　-one, one, one,
　　-one, -one, -one,
　　-one, one, -one,

　　// RIGHT
　　one, -one, -one,
　　one, one, -one,
　　one, -one, one,
　　one, one, one,

　　// TOP
　　-one, one, one,
　　one, one, one,
　　-one, one, -one,
　　one, one, -one,

　　// BOTTOM
　　-one, -one, one,
　　-one, -one, -one,
　　one, -one, one,
　　one, -one, -one,
};

　　mVertexBuffer = makeFloatBuffer(vertex);
}


Pyramid
public void createPyramid() {

　　// ピラミッドの底面の頂点
　　float[] squareVertices = {
　　　　-0.5f, -0.5f, 0.5f,
　　　　0.5f, -0.5f, 0.5f,
　　　　0.5f, -0.5f, -0.5f,
　　　　-0.5f, -0.5f, -0.5f,
　　};

　　// ピラミッド側面(三角形)の頂点を定義
　　float[] triangleVerticesA = {
　　　　0.0f, 0.5f, 0.0f, // Front
　　　　-0.5f,-0.5f, 0.5f,
　　　　0.5f,-0.5f, 0.5f,
　　};

　　float[] triangleVerticesB = {
　　　　0.0f, 0.5f, 0.0f, // Right
　　　　0.5f,-0.5f, 0.5f,
　　　　0.5f,-0.5f, -0.5f,
　　};

　　float[] triangleVerticesC = {
　　　　0.0f, 0.5f, 0.0f, // Back
　　　　0.5f,-0.5f, -0.5f,
　　　　-0.5f,-0.5f, -0.5f,
　　};

　　float[] triangleVerticesD = {
　　　　0.0f, 0.5f, 0.0f, // Left
　　　　-0.5f,-0.5f,-0.5f,
　　　　-0.5f,-0.5f, 0.5f,
　　};


　　//色
　　short[] squareColors = {
　　　　255, 255, 0, 255,
　　　　0, 255, 255, 255,
　　　　0, 0, 0, 0,
　　　　255, 0, 255, 255,
　　};

　　mPyVertexS = makeFloatBuffer(squareVertices);
　　mPyVertexA = makeFloatBuffer(triangleVerticesA);
　　mPyVertexB = makeFloatBuffer(triangleVerticesB);
　　mPyVertexC = makeFloatBuffer(triangleVerticesC);
　　mPyVertexD = makeFloatBuffer(triangleVerticesD);

　　mPyColors = makeShortBuffer(squareColors);
}


頂点配列のセット
public static FloatBuffer makeFloatBuffer(float vertices[]) {
　　ByteBuffer byteBuffer = ByteBuffer.allocateDirect(vertices.length*4);
　　byteBuffer.order(ByteOrder.nativeOrder());
　　FloatBuffer fb = byteBuffer.asFloatBuffer();
　　fb.put(vertices);
　　fb.position(0);
　　return fb;
}


public static ShortBuffer makeShortBuffer(short colors[]) {
　　ByteBuffer byteBuffer = ByteBuffer.allocateDirect(colors.length*2);
　　byteBuffer.order(ByteOrder.nativeOrder());
　　ShortBuffer cb = byteBuffer.asShortBuffer();
　　cb.put(colors);
　　cb.position(0);
　　return cb;
}
