OpenGL ES Sphere1 カラーマッピング 　( ES: for Embedded Systems )

　　

　球の表示

　1. glutが無いので、SphereのOBJECTを作成して表示

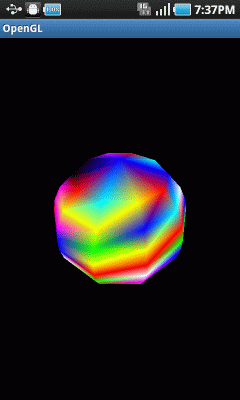

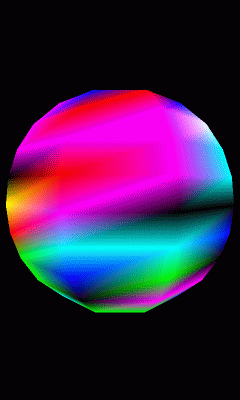

通常表示 フルスクリーンモード

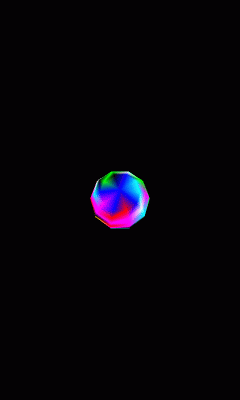

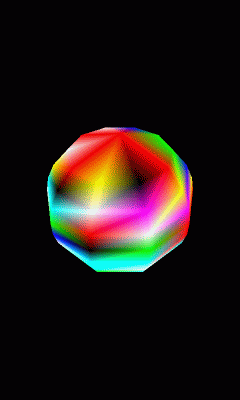

タッチ操作で拡大・縮小
▲　上へ


頂点配列
int mSpIndicesNum;
FloatBuffer mSpVertexBuffer;
ByteBuffer mSpIndexBuffer;
IntBuffer mSpColorBuffer;


Sphere　Ｏｂｊｅｃｔ
void createSphere(int Radius, /* 半径 */
　　int segW, /* 分割 W */
　　int segH /* 分割 H */ ) {

　　int gridU = segW;
　　int gridV = segH;
　　int gridU1 = gridU + 1;
　　int gridV1 = gridV + 1;
　　int incU = 360 / gridU;
　　int incV = 2 * Radius / gridV;
i　　nt cnt;


　　// 頂点配列
　　float[] vertices = new float[(2 + (gridV1-2) * gridU) * 3];
　　cnt = 0;
　　vertices[cnt++] = 0.0f;
　　vertices[cnt++] = (float)-Radius;
　　vertices[cnt++] = 0.0f;

　　double d = Radius;
　　double y, t, r;
　　for( int iv=1; iv<(gridV1 - 1); ++ iv ) {
　　　　y = iv * incV - d;
　　　　r = Math.sqrt(d * d - y * y);
　　　　for( int iu = 0; iu<gridU; ++ iu ) {
　　　　　　t = iu * incU * Math.PI / 180;
　　　　　　vertices[cnt++] = (float)(r * Math.cos(t));
　　　　　　vertices[cnt++] = (float)y;
　　　　　　vertices[cnt++] = (float)(r * Math.sin(t));
　　　　}
　　}

　　vertices[cnt++] = 0.0f;
　　vertices[cnt++] = (float)Radius;
　　vertices[cnt++] = 0.0f;

//...............................................................

　　// インデックス配列
　　byte[] indices = new byte[((gridV-1) * gridU * 2) * 3];
　　cnt = 0;
　　for( int iu = 0; iu < gridU; ++ iu ) {
　　　　indices[cnt++] = 0;
　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1);
　　　　indices[cnt++] = (byte)(iu + 1);
　　}

　　for( int iv = 1; iv < gridV1 - 2; ++ iv ) {
　　　　for( int iu = 0; iu < gridU; ++ iu ) {
　　　　　　int m = (iv - 1) * gridU;
　　　　　　//Triangle A
　　　　　　indices[cnt++] = (byte)(iu + 1 + m);
　　　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1 + m);
　　　　　　indices[cnt++] = (byte)(iu + 1 + gridU + m);

　　　　　　//Triangle B
　　　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1 + gridU + m);
　　　　　　indices[cnt++] = (byte)(iu + 1 + gridU + m);
　　　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1 + m);
　　　　}
　　}

　　int n = (2 + (gridV1-2) * gridU) - 1;
　　for( int iu = n - gridU; iu < n; ++ iu ) {
　　　　indices[cnt++] = (byte)iu;
　　　　indices[cnt++] = (byte)(iu % gridU + n - gridU );
　　　　indices[cnt++] = (byte)n;
　　}

　　　mSpIndicesNum = indices.length;

//........................................................

// カラー配列
　　int[] colors = new int[(2 + (gridV1-2) * gridU) * 4];
　　cnt = 0;
　　Random rand = new Random();
　　for( int i = 0; i < colors.length; i += 4 ) {
　　　　colors[cnt++] = rand.nextInt();
　　　　colors[cnt++] = rand.nextInt();
　　　　colors[cnt++] = rand.nextInt();
　　　　colors[cnt++] = 0x10000;
　　}

//..........................................................

　　mSpVertexBuffer = makeFloatBuffer(vertices);
　　mSpIndexBuffer = makeByteBuffer(indices);
　　mSpColorBuffer = makeIntBuffer(colors);
}


頂点配列のセット
public static FloatBuffer makeFloatBuffer(float vertices[]) {
　　ByteBuffer byteBuffer = ByteBuffer.allocateDirect(vertices.length*4);
　　byteBuffer.order(ByteOrder.nativeOrder());
　　FloatBuffer fb = byteBuffer.asFloatBuffer();
　　fb.put(vertices);
　　fb.position(0);
　　return fb;
}


public static ShortBuffer makeShortBuffer(short colors[]) {
　　ByteBuffer byteBuffer = ByteBuffer.allocateDirect(colors.length*2);
　　byteBuffer.order(ByteOrder.nativeOrder());
　　ShortBuffer cb = byteBuffer.asShortBuffer();
　　cb.put(colors);
　　cb.position(0);
　　return cb;
}


public static IntBuffer makeIntBuffer(int vertices[]) {
　　ByteBuffer byteBuffer = ByteBuffer.allocateDirect(vertices.length*4);
　　byteBuffer.order(ByteOrder.nativeOrder());
　　IntBuffer ib = byteBuffer.asIntBuffer();
　　ib.put(vertices);
　　ib.position(0);
　　return ib;
}


public static ByteBuffer makeByteBuffer(byte[] byteArray){
　　ByteBuffer tmpBb = ByteBuffer.allocateDirect(byteArray.length);
　　tmpBb.put(byteArray);
　　tmpBb.position(0);
　　return tmpBb;
}



フルスクリーンモードの指定方法
public class MainActivity extends Activity {
　　private GLSurfaceView mGLView;
　　private MyRender mMyRender;

　　 /** Called when the activity is first created. */
　　 @Override public void onCreate(Bundle savedInstanceState) {
　　　　super.onCreate(savedInstanceState);

　　　// フルスクリーン指定
　　this.requestWindowFeature(Window.FEATURE_NO_TITLE);
　　getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN,
　　　　　　　　　　　　　　　WindowManager.LayoutParams.FLAG_FULLSCREEN );

　　mGLView = new GLSurfaceView(this);
　　mGLView.setRenderer(new MyRender(this));
　　setContentView(mGLView);
}
