OpenGL ES Sphere2 カラーマッピング 　( ES: for Embedded Systems )

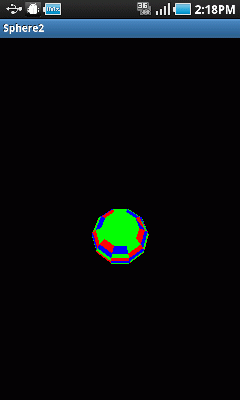

　球の表示

　1. glutが無いので、SphereのOBJECTを作成して表示


	タッチ操作で拡大・縮小

▲　上へ

Sphere　Ｏｂｊｅｃｔ

void createSphere(int Radius, /* 半径 */
　　int segW, /* 分割 W */
　　int segH /* 分割 H */ ) {

　　int gridU = segW;
　　int gridV = segH;
　　int gridU1 = gridU + 1;
　　int gridV1 = gridV + 1;
　　int incU = 360 / gridU;
　　int incV = 2 * Radius / gridV;
i　　nt cnt;

　　// 頂点配列
　　float[] vertices = new float[(2 + (gridV1-2) * gridU) * 3];
　　cnt = 0;
　　vertices[cnt++] = 0.0f;
　　vertices[cnt++] = (float)-Radius;
　　vertices[cnt++] = 0.0f;

　　double d = Radius;
　　double y, t, r;
　　for( int iv=1; iv<(gridV1 - 1); ++ iv ) {
　　　　y = iv * incV - d;
　　　　r = Math.sqrt(d * d - y * y);
　　　　for( int iu = 0; iu<gridU; ++ iu ) {
　　　　　　t = iu * incU * Math.PI / 180;
　　　　　　vertices[cnt++] = (float)(r * Math.cos(t));
　　　　　　vertices[cnt++] = (float)y;
　　　　　　vertices[cnt++] = (float)(r * Math.sin(t));
　　　　}
　　}

　　vertices[cnt++] = 0.0f;
　　vertices[cnt++] = (float)Radius;
　　vertices[cnt++] = 0.0f;

//...............................................................

　　// インデックス配列
　　byte[] indices = new byte[((gridV-1) * gridU * 2) * 3];
　　cnt = 0;
　　for( int iu = 0; iu < gridU; ++ iu ) {
　　　　indices[cnt++] = 0;
　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1);
　　　　indices[cnt++] = (byte)(iu + 1);
　　}

　　for( int iv = 1; iv < gridV1 - 2; ++ iv ) {
　　　　for( int iu = 0; iu < gridU; ++ iu ) {
　　　　　　int m = (iv - 1) * gridU;
　　　　　　//Triangle A
　　　　　　indices[cnt++] = (byte)(iu + 1 + m);
　　　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1 + m);
　　　　　　indices[cnt++] = (byte)(iu + 1 + gridU + m);

　　　　　　//Triangle B
　　　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1 + gridU + m);
　　　　　　indices[cnt++] = (byte)(iu + 1 + gridU + m);
　　　　　　indices[cnt++] = (byte)((iu + 1) % gridU + 1 + m);
　　　　}
　　}

　　int n = (2 + (gridV1-2) * gridU) - 1;
　　for( int iu = n - gridU; iu < n; ++ iu ) {
　　　　indices[cnt++] = (byte)iu;
　　　　indices[cnt++] = (byte)(iu % gridU + n - gridU );
　　　　indices[cnt++] = (byte)n;
　　}

　　　mSpIndicesNum = indices.length;

//........................................................

// カラー配列
　　int[] colors = new int[(2 + (gridV1-2) * gridU) * 4];
　　cnt = 0;
　　int iro = 0;
　　for( int i=0; i<colors.length; i+=4 ) {
　　　　switch (iro){
　　　　　　case 0: {
　　　　　　　　colors[cnt++] = 1; colors[cnt++] = 0; colors[cnt++] = 0;
　　　　　　　　break;
　　　　　　}
　　　　　　case 1: {
　　　　　　　　colors[cnt++] = 0; colors[cnt++] = 1; colors[cnt++] = 0;
　　　　　　　　break;
　　　　　　}
　　　　　　case 2: {
　　　　　　　　colors[cnt++] = 0; colors[cnt++] = 0; colors[cnt++] = 1;
　　　　　　　　break;
　　　　　　}
　　　　}
　　　　colors[cnt++] = 1;

　　　　iro++;
　　　　if ( iro == 3) iro=0;
　　}

//..........................................................

　　mSpVertexBuffer = makeFloatBuffer(vertices);
　　mSpIndexBuffer = makeByteBuffer(indices);
　　mSpColorBuffer = makeIntBuffer(colors);
}
